Cavo Adattatore Seriale Elecbee PL2303 da USB-A a DB9 Maschio RS232C 1.8m Convertitore Porta COM

Cavo Adattatore Seriale Elecbee PL2303 da USB-A a DB9 Maschio RS232C

Il cavo adattatore Elecbee PL2303 da USB a RS232C converte una porta USB-A compatibile del computer in una connessione seriale DB9 maschio. Una volta installato il driver appropriato, il cavo crea una porta COM virtuale per comunicare con apparecchiature RS232 legacy, commerciali e industriali compatibili.

Il cavo di circa 1.8m offre una distanza pratica tra il computer e l'apparecchiatura collegata. La compatibilità dipende dalla revisione PL2303, dal driver del sistema operativo, dal pinout DB9 e dalle impostazioni di comunicazione seriale.

Specifiche Tecniche

Marca: Elecbee
Tipo di Prodotto: Cavo adattatore seriale USB-DB9
Famiglia Chipset: PL2303
Revisione Esatta PL2303: Non specificata
Connettore Computer: USB-A maschio
Connettore Seriale: DB9 maschio, 9 pin
Standard Seriale: RS232C
Lunghezza Cavo: Circa 1.8m
Interfaccia Computer: Porta COM virtuale
Funzione Hot-Plug: Specificata dal fornitore
Sistemi Indicati dal Fornitore: Windows XP, Vista, 7, 8 e 10, Mac OS e Linux

Parametri Non Specificati: La gamma di baud rate, il pinout DB9 esatto, la revisione PL2303 e le linee di handshake collegate non sono stati forniti. Queste specifiche non devono essere presunte.

Funzionamento della Porta COM Virtuale

L'adattatore converte la comunicazione USB in comunicazione seriale RS232C. Dopo l'installazione corretta del driver, il sistema operativo assegna un numero di porta COM virtuale selezionabile nel software seriale o di controllo delle apparecchiature compatibile.

L'utente deve configurare baud rate, bit di dati, parità, bit di stop e modalità di controllo del flusso richiesti dall'apparecchiatura collegata. Il cavo non determina automaticamente tutte le impostazioni di comunicazione del dispositivo.

Controllo del Flusso e Gestione dell'Alimentazione

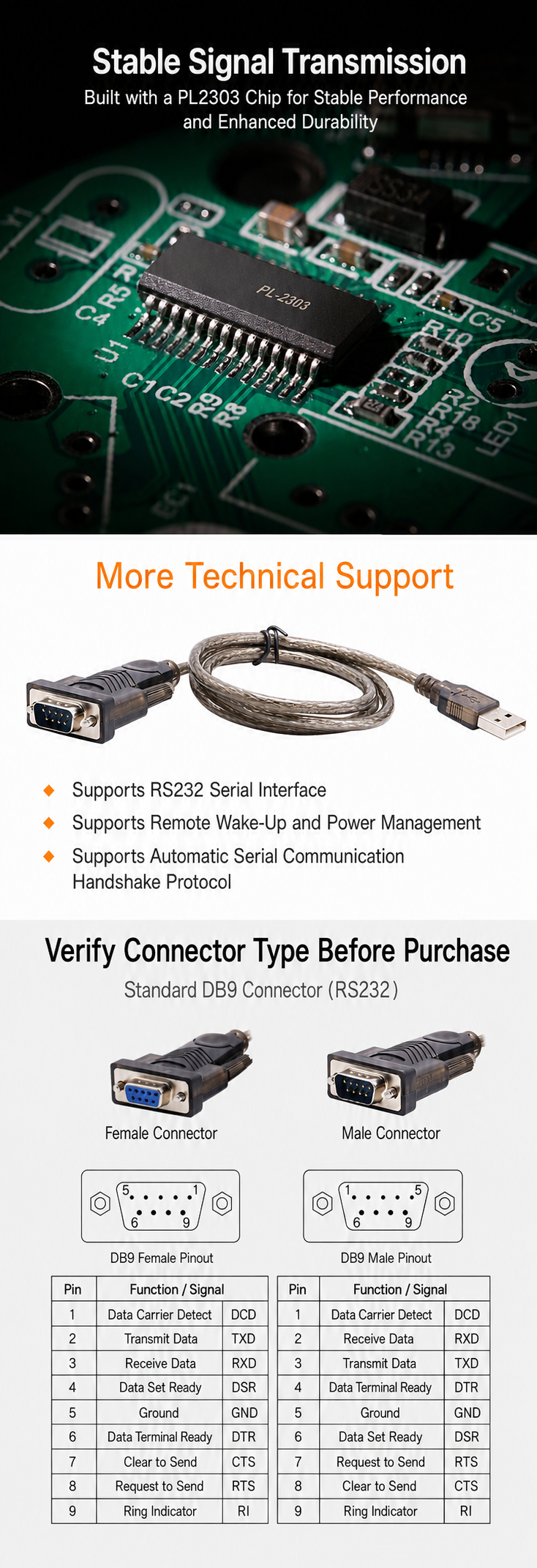

Le varianti PL2303 supportate offrono controllo del flusso hardware e software, gestione dell'alimentazione USB e riattivazione remota configurabile.

Queste funzionalità del chipset non garantiscono che ogni segnale DB9 corrispondente sia collegato nel cavo finito. Il funzionamento dipende dalla revisione esatta del PL2303, dal cablaggio interno, dalla configurazione del driver e dal dispositivo collegato.

Compatibilità di Driver e Sistema

Il fornitore indica compatibilità con Windows XP, Windows Vista, Windows 7, Windows 8, Windows 10, Mac OS e Linux. Tuttavia, il supporto varia tra le revisioni hardware PL2303 e le versioni del sistema operativo.

Windows può scaricare automaticamente un driver compatibile per alcune combinazioni di chip e sistema. L'installazione automatica non deve essere considerata un funzionamento garantito senza driver. Se il cavo non viene rilevato, identificare quando possibile la revisione del chip e installare il driver corrispondente.

Esempi di Applicazione

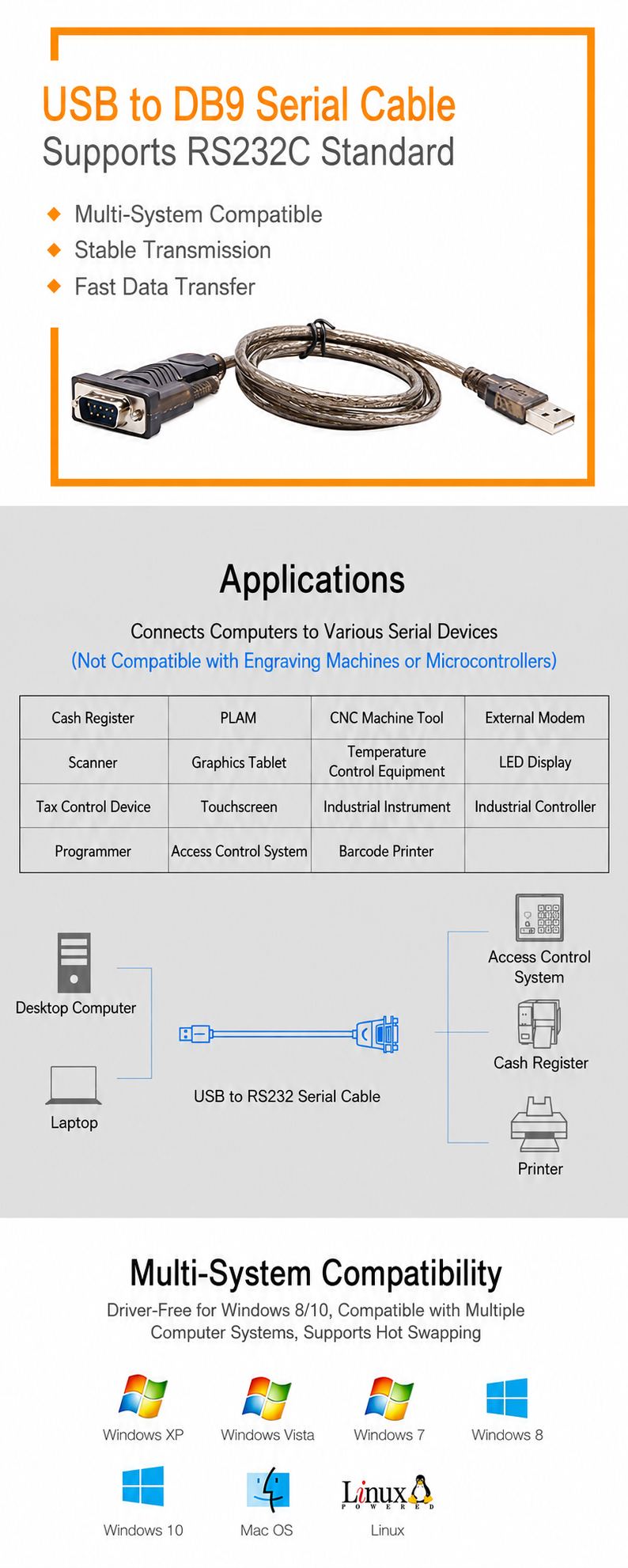

L'adattatore può collegare registratori di cassa, scanner, apparecchiature di controllo fiscale, dispositivi di programmazione, tavolette per scrittura, touchscreen, sistemi di controllo accessi, macchine CNC, regolatori di temperatura, strumenti industriali, stampanti di codici a barre, modem esterni, display LED e computer industriali compatibili.

Prima dell'ordine, verificare che l'apparecchiatura utilizzi livelli elettrici RS232C, disponga di una porta DB9 femmina compatibile e supporti la configurazione di cablaggio del cavo.

Istruzioni di Collegamento

Passaggio 1: Verificare che il dispositivo di destinazione utilizzi un'interfaccia RS232C DB9 femmina.
Passaggio 2: Determinare se è necessario un cablaggio diretto o null-modem.
Passaggio 3: Installare il driver PL2303 appropriato, se necessario.
Passaggio 4: Collegare il connettore USB-A al computer.
Passaggio 5: Collegare il connettore DB9 maschio all'apparecchiatura seriale.
Passaggio 6: Selezionare la porta COM assegnata e configurare le impostazioni seriali richieste.

Note Importanti sulla Compatibilità
