Cavo Adattatore Seriale Elecbee PL2303 da USB-C a RS232 DB9 Femmina 1m 1Mbps Nero Schermato

Cavo Adattatore Seriale Elecbee PL2303 da USB-C a RS232 DB9 Femmina

Il cavo adattatore Elecbee PL2303 da USB-C a RS232 converte una porta USB-C compatibile di un computer portatile o desktop in un'interfaccia seriale DB9 femmina. Dopo l'installazione di un driver compatibile, crea una porta COM virtuale per la comunicazione con apparecchiature RS232 commerciali, di automazione e industriali.

Il cavo supporta una velocità di comunicazione specificata dal fornitore fino a 1Mbps. Conduttori in rame stagnato, schermatura a foglio e treccia metallica, contatti placcati in oro e guaina nera in PVC supportano un'integrazione affidabile nei sistemi di comunicazione seriale compatibili.

Specifiche Tecniche

Tipo di Prodotto: Cavo adattatore seriale USB-C a RS232
Famiglia Chipset: PL2303
Revisione Esatta PL2303: Non specificata
Connettore Computer: USB-C maschio
Connettore Seriale: DB9 femmina, 9 pin
Standard Seriale: RS232
Velocità Massima Specificata: 1Mbps
Lunghezza Cavo: Circa 1m
Diametro Cavo: Circa 5mm
Materiale Conduttore: Rame stagnato
Schermatura: Foglio di alluminio e schermatura metallica intrecciata
Guaina Esterna: PVC
Colore: Nero
Contatti Connettore: Placcati in oro
Interfaccia Computer: Porta COM virtuale

Parametri Non Specificati: Non vengono forniti la revisione esatta del PL2303, l'assegnazione dei pin DB9 e i segnali di handshake collegati. Questi dettagli non devono essere dedotti dalla sola forma del connettore.

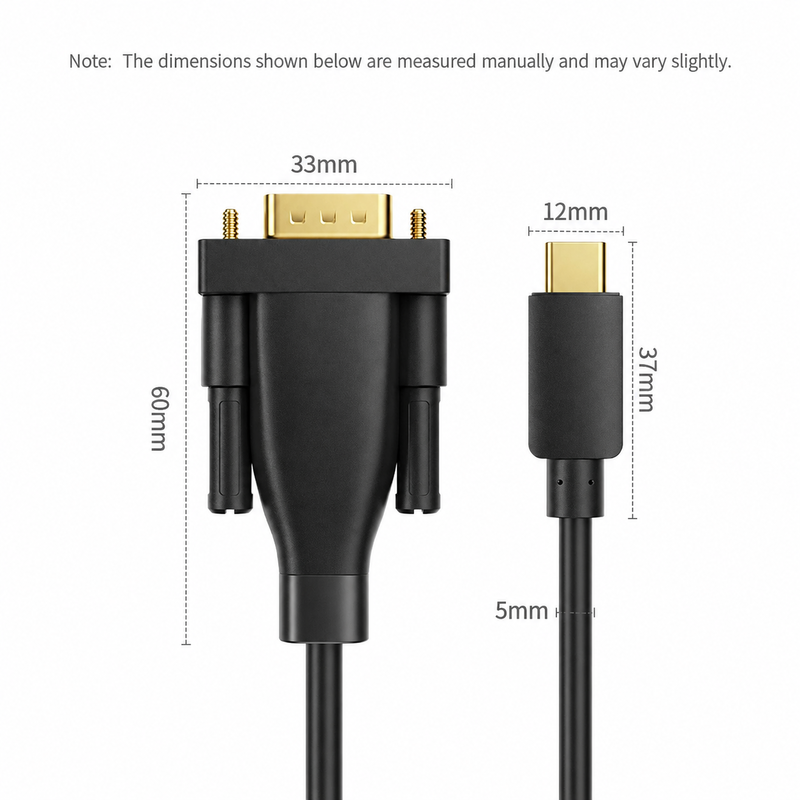

Dimensioni del Prodotto

Larghezza Alloggiamento Connettore DB9: Circa 33mm
Lunghezza Alloggiamento Connettore DB9: Circa 60mm
Larghezza Alloggiamento Connettore USB-C: Circa 12mm
Lunghezza Alloggiamento Connettore USB-C: Circa 37mm
Diametro Cavo: Circa 5mm
Lunghezza Cavo: Circa 1m

Nota sulla Misurazione: Le dimensioni sono misurate manualmente e possono presentare lievi variazioni.

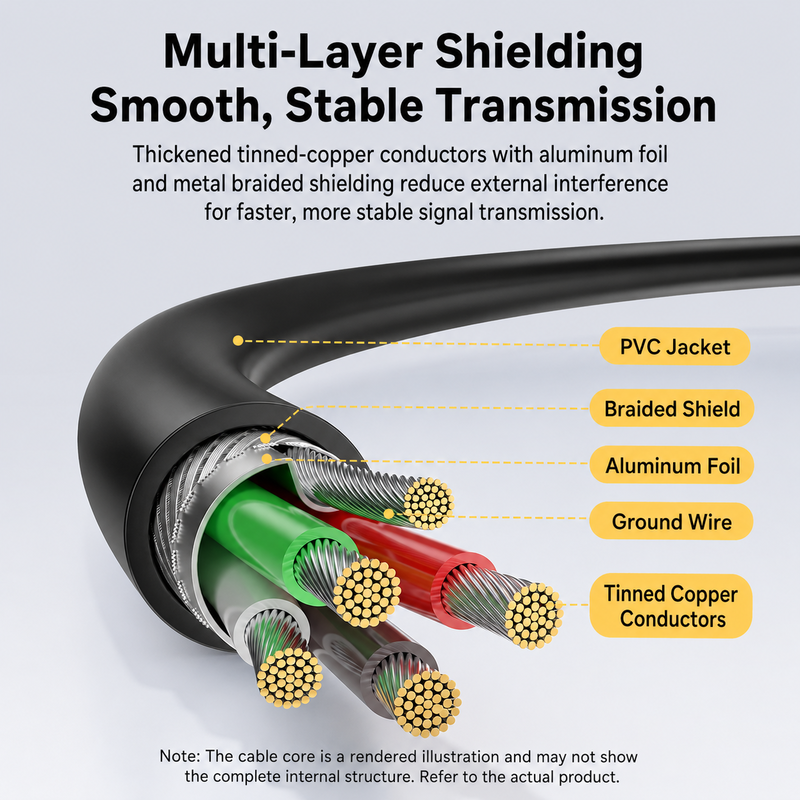

Struttura del Cavo Schermato

Il cavo combina conduttori in rame stagnato, uno strato di foglio di alluminio, schermatura metallica intrecciata e un conduttore di terra. Questa struttura multistrato contribuisce a ridurre l'influenza delle interferenze elettromagnetiche esterne nelle installazioni compatibili.

La guaina flessibile nera in PVC protegge i conduttori interni durante la normale flessione e manipolazione. I contatti placcati in oro aiutano a resistere all'usura superficiale e alla corrosione durante connessioni ripetute.

Funzioni di Comunicazione RS232

Le varianti PL2303 applicabili supportano il controllo di flusso hardware e software, la gestione dell'alimentazione USB e il risveglio remoto configurabile.

La disponibilità effettiva dipende dalla revisione esatta del PL2303, dal cablaggio interno del cavo, dalla configurazione del driver e dall'apparecchiatura collegata. Il controllo del flusso richiede inoltre che i corrispondenti segnali DB9 siano collegati e supportati da entrambi i dispositivi.

Il cavo non identifica automaticamente tutte le impostazioni seriali necessarie. Configurare baud rate, bit di dati, parità, bit di stop e modalità di controllo del flusso in base all'apparecchiatura collegata.

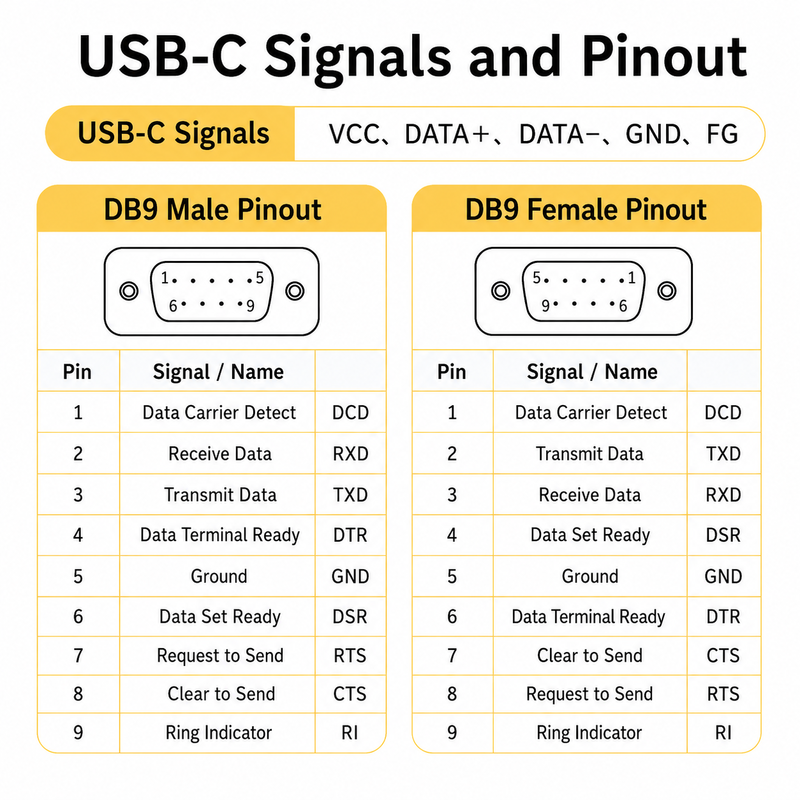

Segnali del Cavo USB-C

Gruppi di Segnali Indicati dal Fornitore:
VCC – Alimentazione
DATA+ – Dati USB positivi
DATA− – Dati USB negativi
GND – Terra
FG – Terra del telaio o schermatura

Nota sui Segnali: Questi sono i gruppi funzionali di segnali forniti per questo cavo e non rappresentano la piedinatura fisica completa di un connettore USB-C.

Compatibilità del Sistema Operativo

Sistemi Windows Indicati dal Fornitore: Windows XP, Vista, 7, 8, 8.1, 10 e 11
Altri Sistemi Indicati dal Fornitore: Mac OS e Linux

Le installazioni Windows compatibili possono ottenere automaticamente un driver tramite Windows Update quando il computer dispone di accesso a Internet. L'installazione automatica del driver non è garantita per ogni revisione PL2303 o build del sistema operativo.

Windows XP e Vista sono sistemi legacy e i driver compatibili possono richiedere l'installazione manuale. La compatibilità con Mac OS e Linux dipende anch'essa dalla revisione esatta del PL2303 e dalla versione del sistema operativo.

La porta USB-C del computer deve supportare la comunicazione dati USB. Una porta USB-C destinata esclusivamente alla ricarica non può fornire la connessione dati necessaria.

Esempi di Applicazione

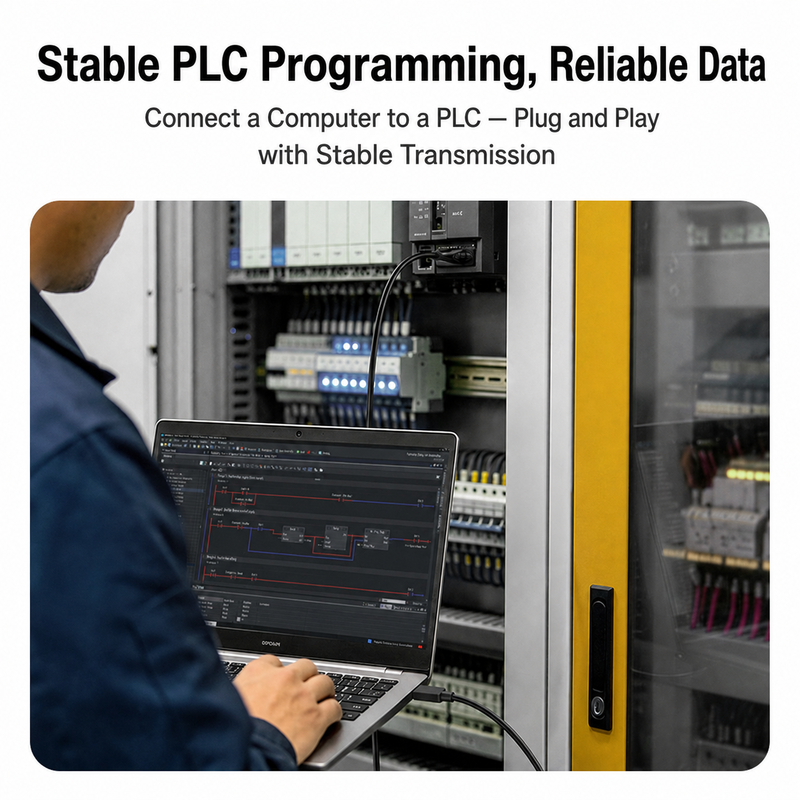

L'adattatore può collegare computer portatili e desktop compatibili a registratori di cassa, tavolette per scrittura, sistemi di controllo accessi, stampanti di codici a barre, scanner, macchine CNC, modem esterni, apparecchiature di controllo fiscale, PLC, controller di temperatura, display LED, apparecchiature di programmazione, touchscreen, strumenti industriali e computer industriali.

La compatibilità richiede un dispositivo RS232 con un connettore DB9 maschio corrispondente, un'assegnazione dei pin compatibile e impostazioni di comunicazione seriale supportate.

Istruzioni di Collegamento

Passaggio 1: Verificare che la porta USB-C del computer supporti i dati USB.
Passaggio 2: Verificare che l'apparecchiatura utilizzi un'interfaccia RS232 DB9 maschio.
Passaggio 3: Verificare se è richiesto un cablaggio diretto o null-modem.
Passaggio 4: Installare il driver PL2303 corretto se necessario.
Passaggio 5: Collegare i connettori USB-C e DB9.
Passaggio 6: Selezionare la porta COM virtuale assegnata.
Passaggio 7: Configurare i parametri di comunicazione seriale richiesti dall'apparecchiatura.
