Scheda di amplificazione di classe D stereo Elecbee XH-M189 TPA3116D2, 2x50W Max, DC 5-24V

Scheda di amplificazione di classe D di Elecbee XH-M189 TPA3116D2

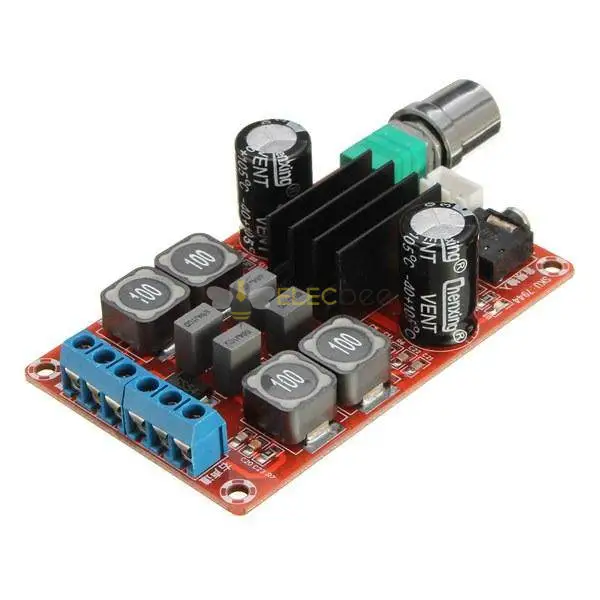

L\'Elecbee XH-M189 è una scheda amplificatore compatta di classe D a due canali basata sul TPA3116D2. Amplifica segnali audio analogici compatibili a sinistra e a destra per altoparlanti stereo.

Il modulo supporta un ingresso di potenza DC 5-24V regolato e carichi compatibili di altoparlanti 4-8Ω. È adatto per amplificatori stereo fai-da-te, altoparlanti attivi, sistemi audio desktop e apparecchiature compatte che richiedono uno stadio stereo di amplificazione di potenza.



Specifiche tecniche

Modello: XH-M189
Dispositivo di amplificatore: TPA3116D2
Architettura Amplificatrice: Classe D
Tipo di ingresso audio: Audio analogico
Configurazione delle uscite: stereo a due canali
Canali: A sinistra e a destra
Uscita Pubblicizzata Massima: Fino a 2 × 50W
Tensione di ingresso del bordo: DC 5-24V
Carico delli altoparlanti: 4-8Ω
Intervallo audio specificato: 20Hz–20kHz
Frequenza massima di commutazione di IC: Fino a 1.2MHz
Dimensioni: Circa 100 × 50 × 22mm

Correzione di frequenza: La specifica “20Hz–20Hz” in dotazione era incompleta ed è stata corretta a 20Hz–20kHz. Il valore separato di 14-100kHz è stato rimosso perché il suo tipo di misura e le condizioni di prova non sono stati definiti.

Terminologia di classe-D: Il termine “amplificatore di potenza digitale” descrive l\'architettura di uscita di communizione. Ciò non significa che la scheda accetti USB, ottica, coassiale, HDMI o un altro segnale audio digitale.



2×50W Condizioni di uscita

La scheda fornisce uscite amplificate separate per gli altoparlanti sinistro e destro. Il massimo pubblicizzato è 50W per canale.

Texas Instruments specifica 2 × 50W di funzionamento per il TPA3116D2 con una fornitura 21V e 4Ω carichi BTL in condizioni di test a livello di dispositivo definito. L\'uscita effettiva della scheda XH-M189 finita dipende dalla capacità di alimentazione, dall\'impedenza dell\'altoparlante, dal livello del segnale, dal limite di distorsione, dal raffreddamento e dal cablaggio.

Le tensioni di alimentazione inferiori riducono sostanzialmente la potenza disponibile. Anche l\'output in un altoparlante 8Ω sarà inferiore alla cifra massima pubblicizzata.

La specifica 2 × 50W non deve essere interpretata come uscita RMS continua garantita in ogni condizione operativa.



Requisiti di alimentazione DC

Utilizzare un alimentatore DC regolato tra 5V e 24V. Tensioni inferiori sono adatte per il funzionamento a potenza ridotta, mentre l\'uscita più elevata richiede un\'alimentazione adatta vicino all\'estremità superiore dell\'intervallo.

Tensione massima: Non superare 24V all\'input della scheda. La gamma di tensione più ampia del dispositivo dell\'IC sottostante non sovrascrive il limite specificato della scheda completa.

Capacità attuale: La corrente di fornitura richiesta dipende dal livello di output, dall\'impedenza degli altoparlanti e dal contenuto musicale. Un\'alimentazione sottodimensionata può causare caduta di tensione, distorsione, funzionamento instabile o arresto.

Polarità: Confermare i terminali di ingresso positivi e negativi prima di applicare la potenza. Sebbene la protezione della polarità inversa sia specificata dal fornitore, la polarità corretta dovrebbe sempre essere osservata.



Operazione di classe-D

Il TPA3116D2 utilizza uno stadio di potenza di commessa efficiente per amplificare il segnale audio analogico in arrivo. La sua architettura di classe-D riduce la perdita di potenza e la generazione di calore rispetto agli amplificatori lineari convenzionali a livelli di uscita comparabili.

L\'IC amplificatore supporta le frequenze di commozione fino a 1.2MHz. Questa specifica descrive la commpattizione interna dello stadio di potenza e non deve essere confusa con la risposta in frequenza audio o con la frequenza di campionamento digitale.



Funzioni di protezione

XH-M189 è progettato per ridurre gli spopping udibili durante le normali transizioni di accensione e spegnimento. I risultati possono variare con la sorgente audio, la sequenza di alimentazione, il cablaggio e le apparecchiature connesse.

La scheda è fornita con protezione da connessione inversa. Il TPA3116D2 fornisce anche una protezione a livello di IC contro i cortocircuiti di uscita, la temperatura eccessiva, la sovratensione, la sottotensione e i guasti DC.

Queste funzioni riducono il rischio di guasto ma non consentono cortocircuiti intenzionali, cablaggio errato, altoparlanti non idonei o funzionamento al di fuori dell\'intervallo di fornitura specificato.



Cablaggio altoparlante BTL

Collegare ogni altoparlante solo tra i terminali positivi e negativi assegnati a quel canale.

Gli output utilizzano una configurazione colmata. Nessuno dei due terminali di altoparlanti è un collegamento a terra. Non collegare le uscite degli altoparlanti al terreno di ingresso DC, al terreno del telaio o al terreno di ingresso audio.

Non unire i terminali negativi dei canali sinistro e destro. I sistemi di altoparlanti a terra comune e le apparecchiature di prova a terra possono danneggiare l\'amplificatore.

Completare e ispezionare tutti i collegamenti audio-input, altoparlanti e alimentazione prima di accendere l\'alimentazione.



Installazione e raffreddamento

La scheda misura circa 100 × 50 × 22mm. Consentire spazio aggiuntivo per il cablaggio, i controlli e la ventilazione.

Installare la scheda in un recintivo asciutto e ventilato e tenerla lontano da oggetti conduttivi. Utilizzare cavi di alimentazione e altoparlanti corti e di dimensioni adeguate.

Route cavi audio di basso livello lontano da uscite degli altoparlanti, convertitori di potenza, motori e altre potenziali fonti di interferenza.

Se la scheda diventa eccessivamente calda, entra ripetutamente in modalità di protezione o produce una forte distorsione, riduce il volume e controlla i carichi dell\'altoparlante, l\'alimentazione, il cablaggio e il flusso d\'aria.



Applicazioni

XH-M189 può essere utilizzato in amplificatori stereo fai-da-te compatibili, sistemi di altoparlanti attivi, progetti audio desktop, fasi di amplificazione di sostituzione e progetti di audioelettronica educativi.

Una sorgente audio analogica, alimentazione DC regolata, altoparlanti compatibili, custodia e tutti i componenti di controllo del volume o preamplificatori richiesti devono essere selezionati separatamente se non esplicitamente inclusi.



Contenuto del pacchetto

1 × XH-M189 TPA3116D2 scheda amplificatore stereo

1 × Cavo

1 × Piccolo set di montaggio



Lista di controllo di preinstallazione

Controllare la fornitura: Utilizzare DC regolamentato 5–24V e non superare mai 24V.

Controlla i diffusori: Utilizzare carichi compatibili 4-8Ω.

Osservare la polarità: Verificare i terminali di ingresso di potenza prima di accendersi.

Isolare gli output: Non a terra o combina i terminali di uscita degli altoparlanti.

Cablaggio completo in primo luogo: Connettiti e ispeziona tutti i cablaggio prima di applicare l\'alimentazione.

Inizia a volume basso: Aumentare il livello di ingresso gradualmente monitorando la qualità e la temperatura del suono.
