Modulo Interruttore RF Elecbee HMC849 fino a 6GHz, 3-5V, 50 Ohm con Ingresso e Uscita SMA Femmina per il Routing dei Segnali RF

Modulo Interruttore RF SPDT HMC849 DC-6GHz

Il modulo interruttore RF Elecbee HMC849 offre la commutazione dei segnali a radiofrequenza SPDT e la selezione del percorso per apparecchiature di test RF, circuiti di comunicazione e prototipi ingegneristici. La sua architettura di interruttore RF non riflettente supporta il funzionamento da DC a 6GHz con alimentazione 3-5V e impedenza del percorso del segnale di 50Ω.

Specifiche Tecniche

• Marca: Elecbee

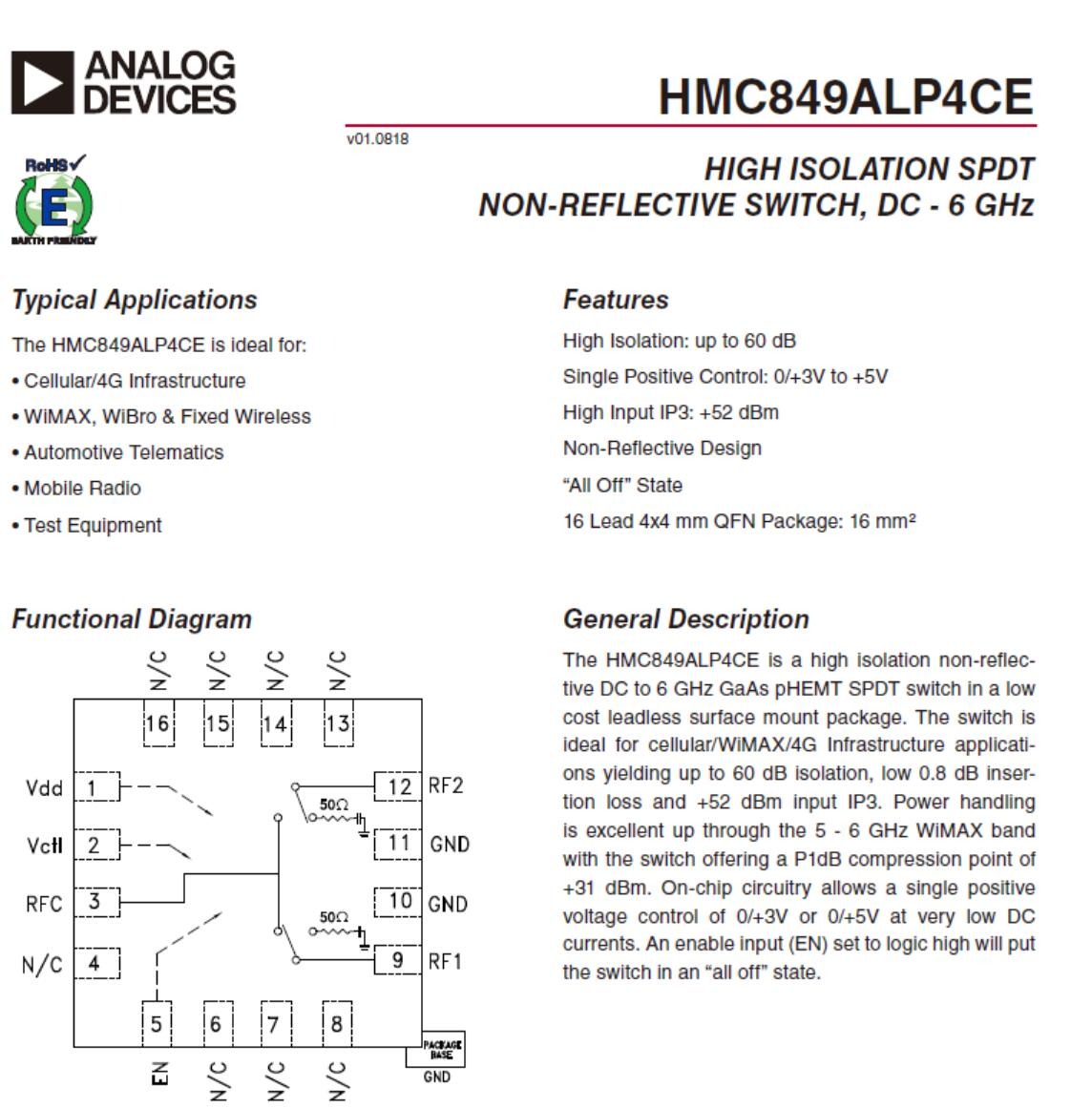

• Modello: HMC849
• Tipo di prodotto: Modulo interruttore RF SPDT
• Architettura interruttore: Non riflettente
• Intervallo frequenza operativa: Da DC a 6GHz
• Tensione di alimentazione: 3-5V DC
• Impedenza ingresso e uscita RF: 50Ω
• Interfacce RF: Connettori SMA femmina
• Struttura SMA: Filettatura esterna con contatto centrale femmina

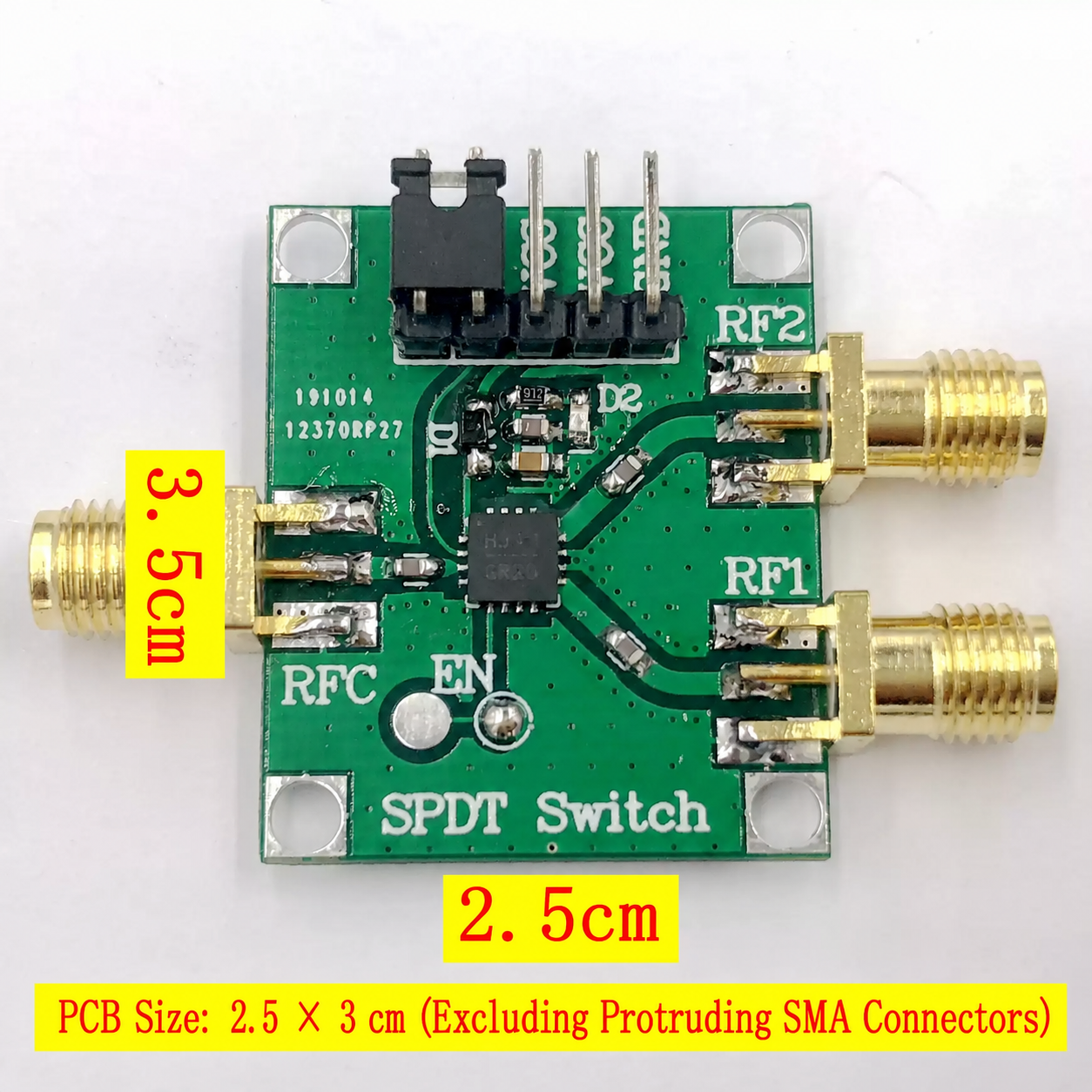

• Dimensioni PCB: 25 × 30mm escluse le sezioni SMA sporgenti

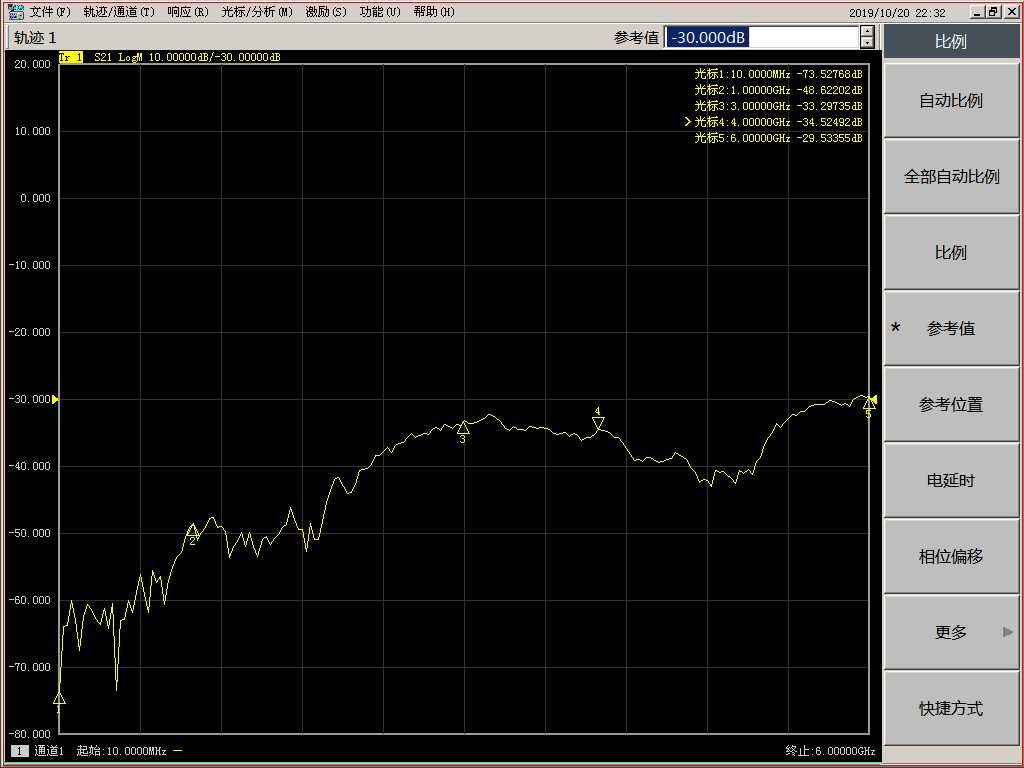

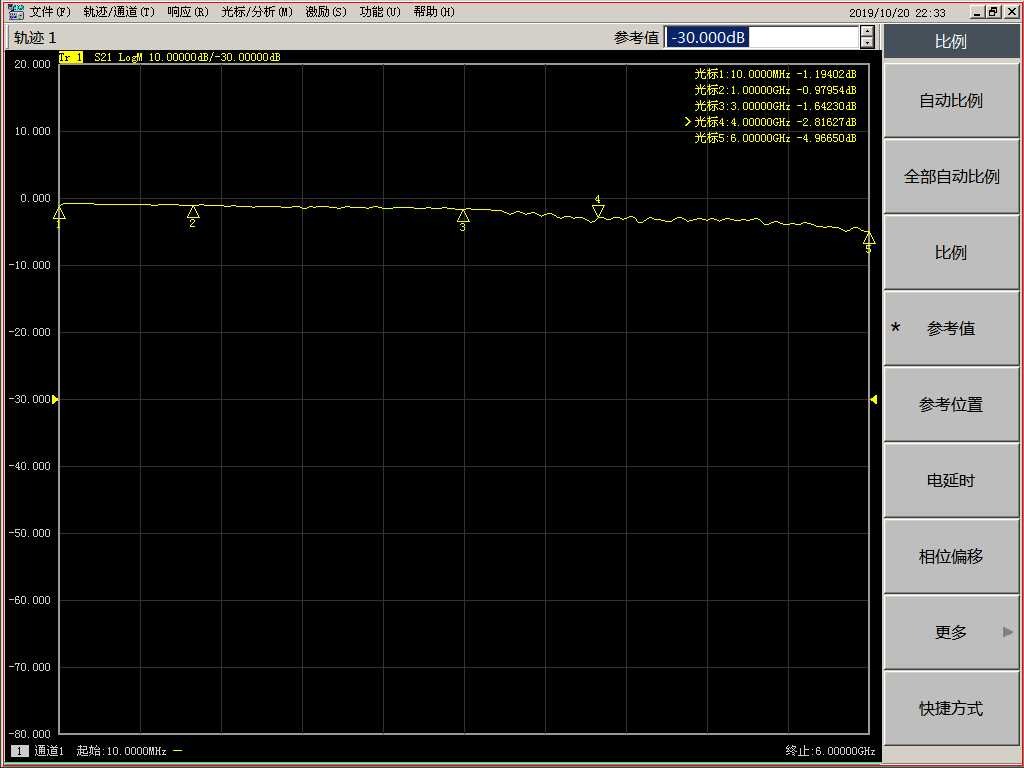

• Perdita di inserzione e isolamento: Fare riferimento ai dati dei parametri S21 del modulo applicabile

Applicazioni di Test RF e Instradamento del Segnale

Il modulo è adatto per la selezione del percorso del segnale RF, misurazioni di laboratorio, sviluppo di comunicazioni wireless, fixture di test RF, prototipi di ricetrasmettitori e apparecchiature RF integrate. La configurazione SPDT consente di commutare un percorso RF comune tra due percorsi di segnale nei sistemi compatibili.

Integrazione del Sistema RF 50Ω

L'architettura RF da 50Ω supporta l'integrazione con analizzatori di spettro compatibili, generatori di segnale, gruppi di cavi coassiali e circuiti di comunicazione. Le interfacce SMA femmina consentono il collegamento con cavi SMA maschio, adattatori e puntali di test RF compatibili.

Integrazione Ingegneristica

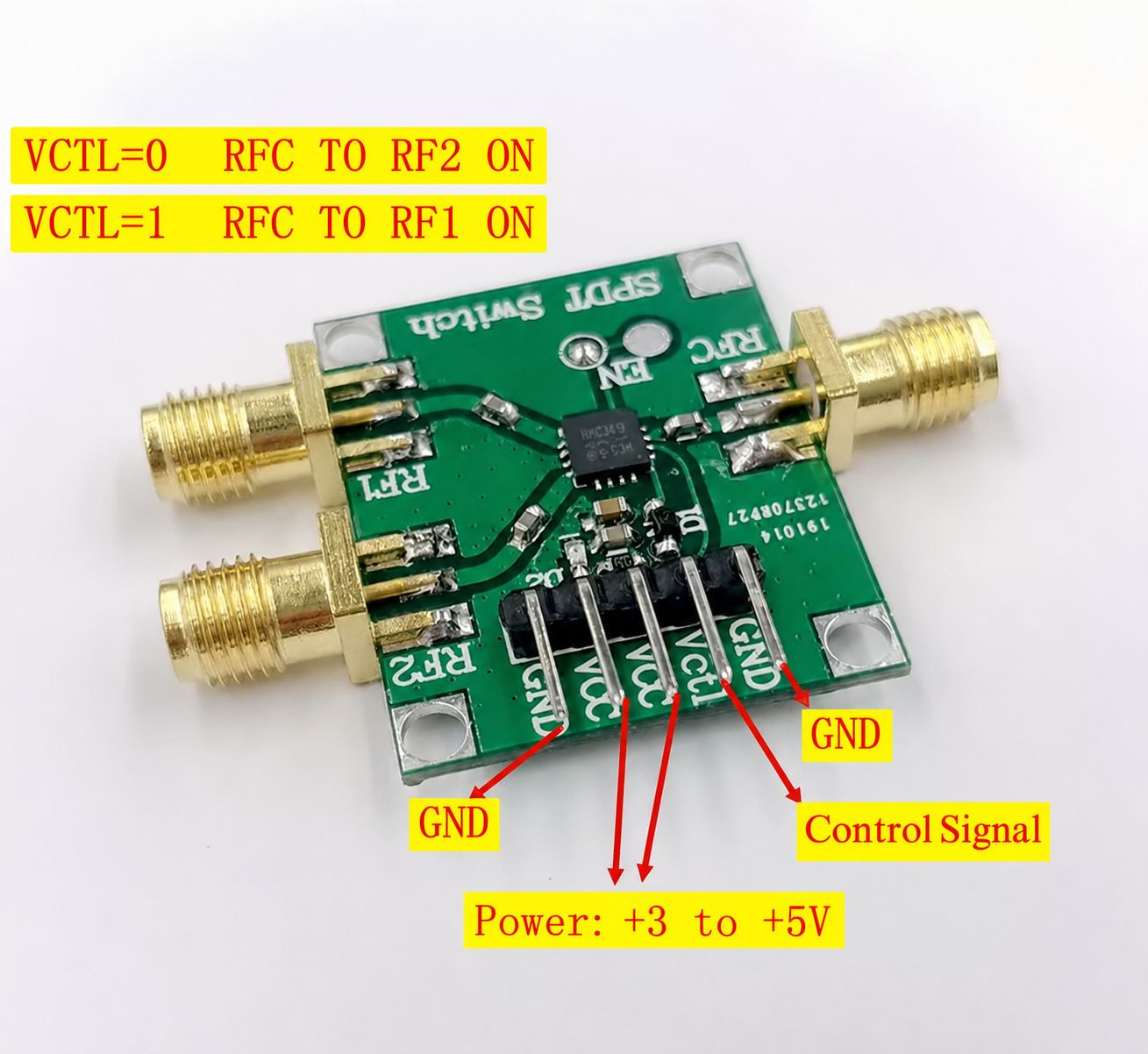

Il PCB compatto da 25 × 30mm supporta l'integrazione in prototipi RF, fixture di laboratorio e assemblaggi embedded. Prima dell'utilizzo, verificare le connessioni di controllo del modulo, i requisiti di alimentazione, la perdita di inserzione, l'isolamento e le prestazioni S21 in base alla frequenza operativa prevista e alla progettazione del sistema.
