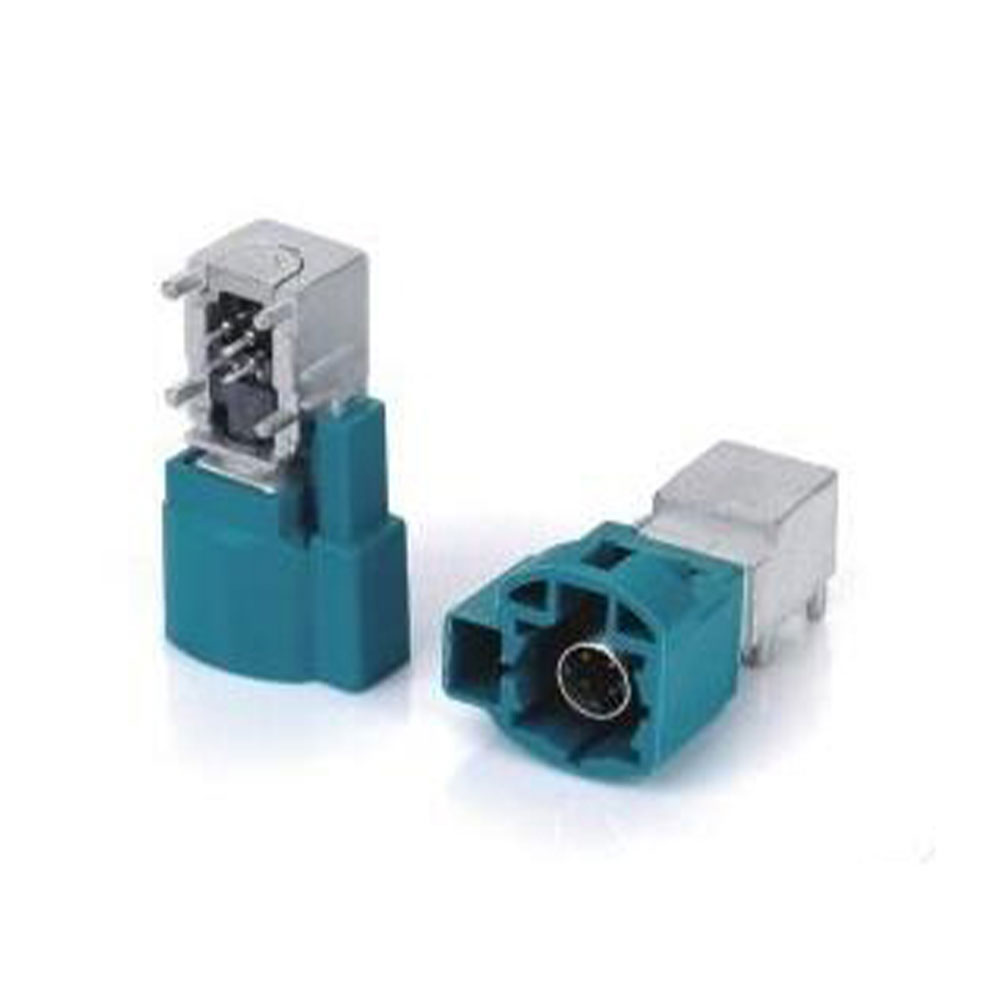

Connettore del veicolo dell'angolo di destra di Elecbee HSD 4+2Pin Z di codice 6P Segnale di GPS blu dell'acqua del maschio per PCB

SKU: EB-014-0397
Preferiti

Caratteristiche principali

Caratteristiche e vantaggi

  • HSD LVDS, 4+2 Pin, 6P, codice Z, connettore maschio, 90 gradi, connettore del veicolo, bordo del PWB
  • 14 codici chiave meccanici e colorati diversi
  • Robusto alloggiamento in plastica con funzione di bloccaggio e rumore di clic udibile
  • Imballaggio di nastri e bobina per il posizionamento automatico dei componenti
  • Unità sigillate a disposizione
  • Le applicazioni includono Automotive, Global Positioning Satellite, Radio satellitare, Bluetooth, diagnostica per veicoli a distanza, sistemi di infotainment, ecc;
  • Pre-assemblato con diversi connettori RF per la scelta. La dimensione e la lunghezza del cavo possono essere personalizzati;
  • Alta qualità con 30 giorni 100% di rimborso indietro;
  • Dalla Fabbrica Originale dell'OEM, la stessa qualità con un prezzo molto migliore.
Mostra di più
Descrizione

Connettori di HSD

  • Connettori FAKRA di dati ad alta velocità (HSD)
  • La serie FAKRA (Fachkreis Automobil) con i suoi connettori ad alta velocità Data FAKRA. I connettori FAKRA a un pin non sono più adeguati per le applicazioni che richiedono velocità di trasmissione dati più elevate. I connettori a quattro pin HSD FAKRA soddisfano queste esigenze con il loro sistema controllato da impedenza da 100 ohm, che offre alte velocità e trasmissione del segnale di alta qualità. Questi connettori ad alta velocità sono progettati per soddisfare i requisiti RF in varie applicazioni telematiche e multimediali. Forniscono interfacce RF ad alte prestazioni e convenienti agli standard FAKRA e USCAR. Il loro design basato su SMB include più alloggiamenti in plastica con codice colore per garantire connessioni accurate e per soddisfare le specifiche automobilistiche.
  • I connettori HSD FAKRA di Elecbee sono ideali per le applicazioni automobilistiche e sono progettati per soddisfare i requisiti operativi e ambientali del servizio radio audio digitale satellitare (SDARS), del sistema globale per la comunicazione mobile (GSM) e del sistema di posizionamento globale (GPS).



Le applicazioni

  • Le fotocamere
  • Sensori per il rilevamento, la valutazione e la reazione
  • Calcolo ad alte prestazioni
  • Antenna radio
  • Teleteli e navigazione GPS
  • Infotainment & televisione
  • La comunicazione mobile
  • RF Bluetooth / WLAN applicazioni
  • Telecomando a radiofrequenza per l'ingresso senza chiave
  • Riscaldamento ausiliario del veicolo



Coding di HSD

Dimensioni dell'interfaccia







Cablo di HSD

Guida alla spedizione
Spedizione
Tempo di consegna
Elecbee spedisce gli ordini una volta al giorno intorno alle 17:00, tranne la domenica.
Una volta spedito, il tempo di consegna stimato dipende dal corriere che scegli.
Spedizione Espressa: 3-7 giorni.
Posta Standard: 7-20 giorni.
Spese di spedizioneLe spese di spedizione per il tuo ordine sono disponibili nel carrello.
Opzioni di spedizioneOffriamo servizi di consegna espressa e standard.
Tracciamento spedizioneDopo l'invio, ti invieremo il numero di tracciamento per email. Puoi monitorare l'ordine con la funzione "Traccia il mio ordine".
Reso/GaranziaResoI resi sono generalmente accettati entro 30 giorni dalla data di spedizione. Contatta il servizio clienti per autorizzazione. I prodotti devono essere non utilizzati e nella confezione originale. Il cliente è responsabile delle spese di spedizione.
GaranziaTutti gli acquisti Elecbee includono una politica di rimborso 30 giorni e una garanzia di 1 anno contro difetti di fabbricazione.
Questa garanzia non si applica a prodotti difettosi causati da montaggio errato del cliente, mancato rispetto delle istruzioni, modifica del prodotto, uso negligente o improprio.
OrdineCome acquistareElecbee supporta ordini online.
Aggiungi al carrello > Checkout > Invia ordine > Completa pagamento > Spedizione
PagamentoPayPal, carta di credito (Visa, MasterCard, American Express), bonifico bancario.

Ti consigliamo

Recensioni
ELECBEE
Tutte le recensioni provengono da acquirenti verificati
5
60%
4
20%
3
20%
2
0%
1
0%
M****i
Perfect fit for my car's GPS module replacement. The right-angle design saves space on the PCB, and the water blue housing helps avoid misconnections. Signal stability up to 6GHz is impressive!
K****y
Good quality connector with solid click-lock mechanism. Was worried about compatibility, but it mates perfectly with the OEM harness. Only wish the tape packaging had more units per reel.
g****.
Used this in a custom infotainment retrofit. Impedance matching at 100Ω ensures clean high-speed signal transmission. No interference even at full bandwidth. Highly recommend for automotive LVDS apps.
M****i
Works as described, but took time to confirm pinout alignment due to lack of diagram in package. Once installed, solid connection and good retention force. Needs better labeling.
E****I
Exactly what I needed for a GPS telematics board repair. RoHS compliant and handles temp swings from -40°C to +105°C without issue. Will buy again for future projects.
