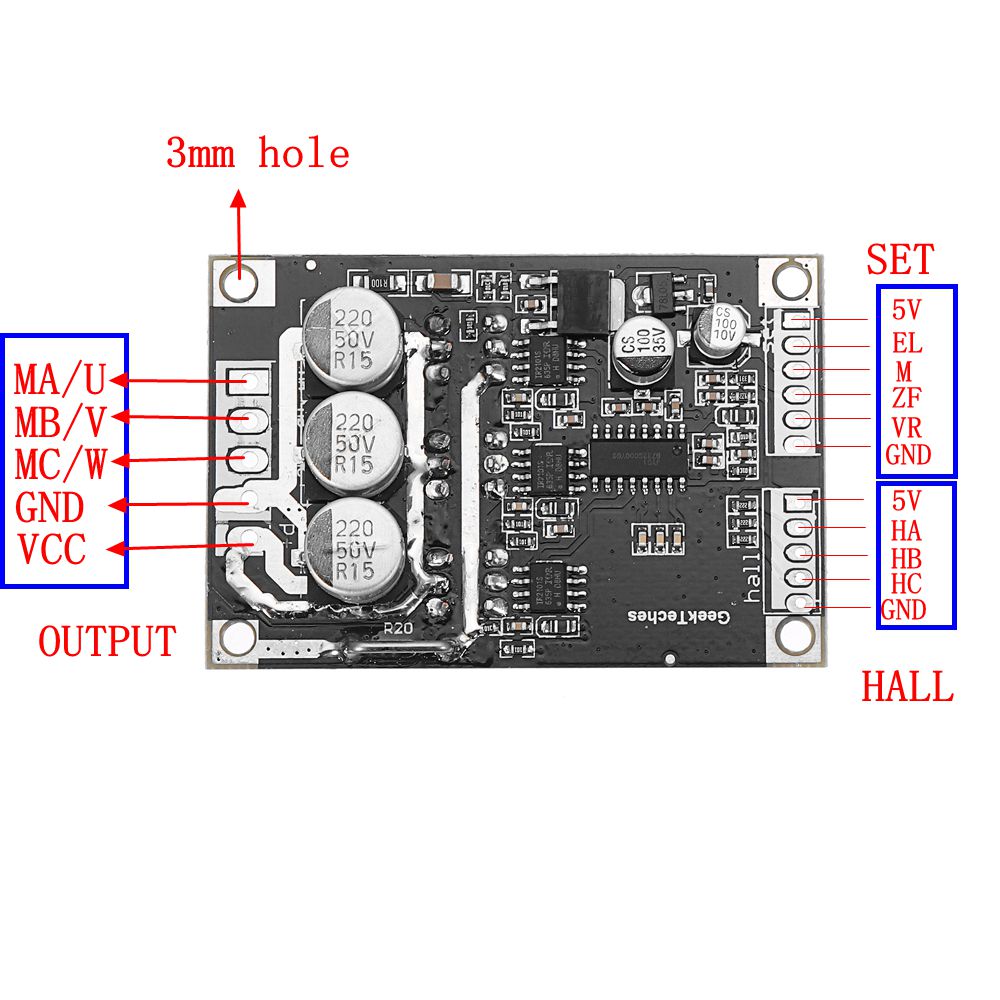

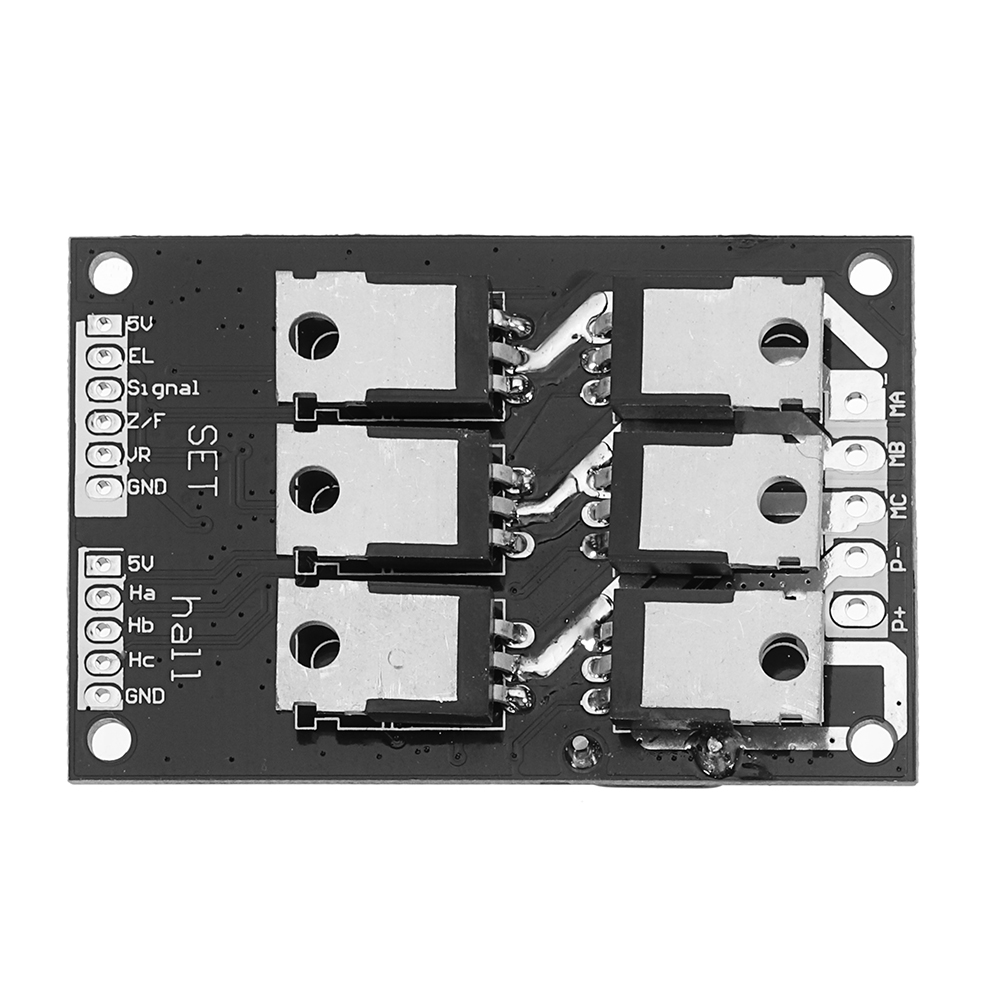

Terminale di accensione:
VCC (alimentazione positiva)
GND (negativo)
MC (fasi del motore W)
MB (fasi del motore V)
Ma (fase motoria u)
Impostato per il lato di controllo:
GND: Terminal Control Ground
VR: The Governatore End 0-5V (corrispondente al 10% della velocità del motore -100%)
ZF: controllo dell'inversione (collegato a 5 V o terra può caricare la direzione di rotazione del motore)
M: uscita dell'impulso del tachimetro (a seconda del numero di poli del motore corrispondenti al numero di impulso per rivoluzione del numero di uscita)
EL: Abilita il terminale di controllo (collegato a 5 V OT a terra, quindi 5 V, a terra le fermate del motore)
5V: terminale di controllo 5V
Hall per i terminali della sala:
5V: Power Hall positivo
HA: Hall Signal
HB: Hall Signal
HC: Hall Signal
GND: Hall negativo
Cablaggio:
Terminale di controllo per set:
1. I metodi di cablaggio del controllo della velocità del motore: la velocità disponibile del sistema potenziometro può anche essere collegata al controllo MCU, quando il cablaggio di controllo potenziometro, il perno medio potenziometro è collegato alla porta di velocità VR, potenziometro collegato ad entrambe le estremità della tensione terminale 5 V e GND più rapida più rapida.
2. Metodi di cablaggio del controllo dello sterzo del motore: è possibile cambiare il controllo può anche essere collegato al controllo MCU, a GND in una direzione, quindi in una direzione 5V.
3. Segnale di velocità dell'impulso: uscita alta e bassa. IC non può comprendere le informazioni con la richiesta del cliente.
Ingni del segnale Hall per Hall:
Viene mostrato un diagramma di cablaggio, uno corrispondente a HA, HB, HC e sul motore, alimentazione 5 V collegata al motore HAL segnali positivi, segnale negativo dell'alimentazione GND al saggio del motore.
Nota:
A causa dei diversi produttori di motori per effettuare l'ordine della linea Hall of Hall non seguono necessariamente la linea sul tabellone per abbinare la Seque, devono essere adeguati, per favore i genitori che prestano attenzione! Se la linea seque errata, non si avvia correttamente, corrente o avvia altri fenomeni non aperti, costretti a usare la piastra di trasmissione Burn !!!
Scheda del driver del motore 12-36 V DC Ingresso di alimentazione, alimentazione positiva VCC, alimentazione GND è negativo.
Metodi di cablaggio elettrico: motore CC senza spazzole per le tre linee, corrispondente MA/U, MB/V, MC/W
Suggerimenti:
Se usi meno di 60 W, senza ulteriore dissipatore di calore, assicurati di aggiungere più di 60 W

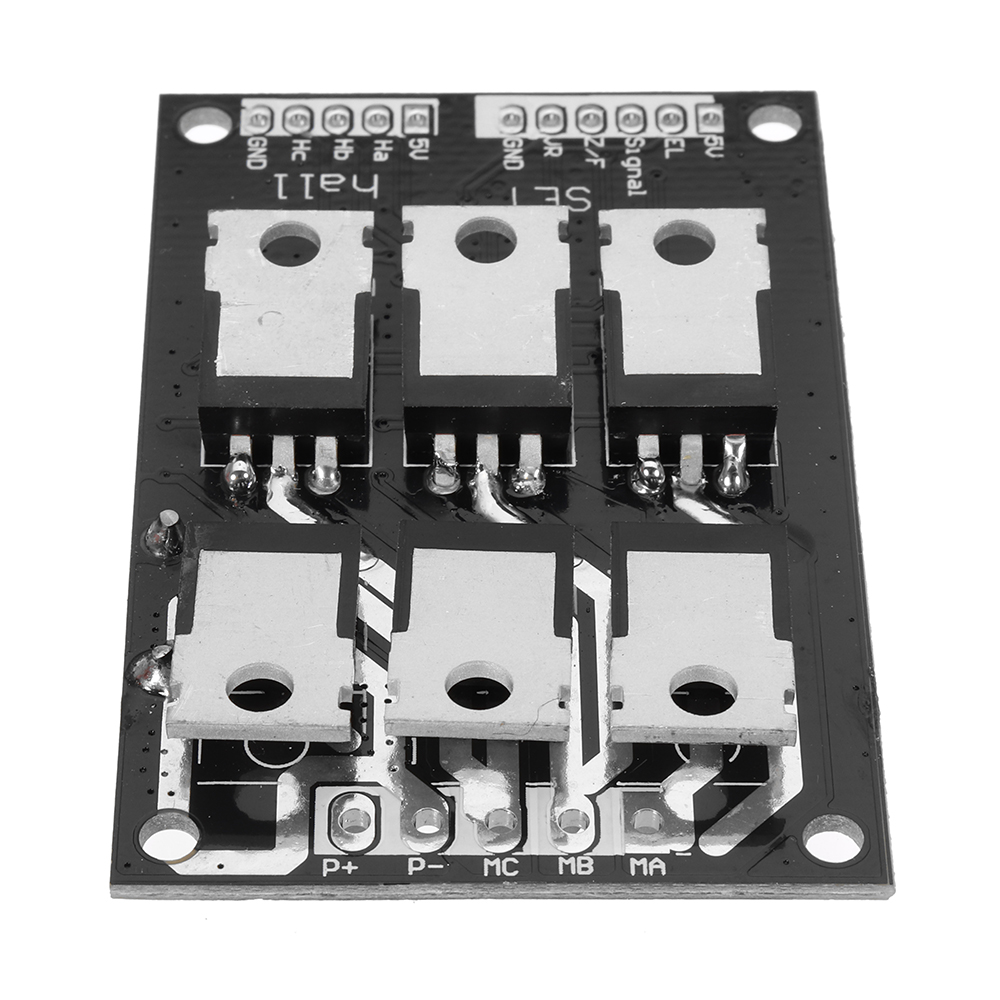

Le pinne di dissipatore di efficienza di guida senza abbassare la temperatura sono troppo elevate brilleranno in danni permanenti! La dimensione del dissipatore di calore può essere un brutto lavoro basato sull'ambiente (superficie di raffreddamento consigliata superiore a 200 centimetri quadrati)! Durante l'installazione del dissipatore di calore, deve prestare attenzione al retro del modulo da 6 MOS Isolamento, nessun isolamento, verrà rispettato per guidare la piastra permanentemente danneggiata! Propone di aggiungere film di isolamento, entrambi i lati del foglio isolante più grasso termico!

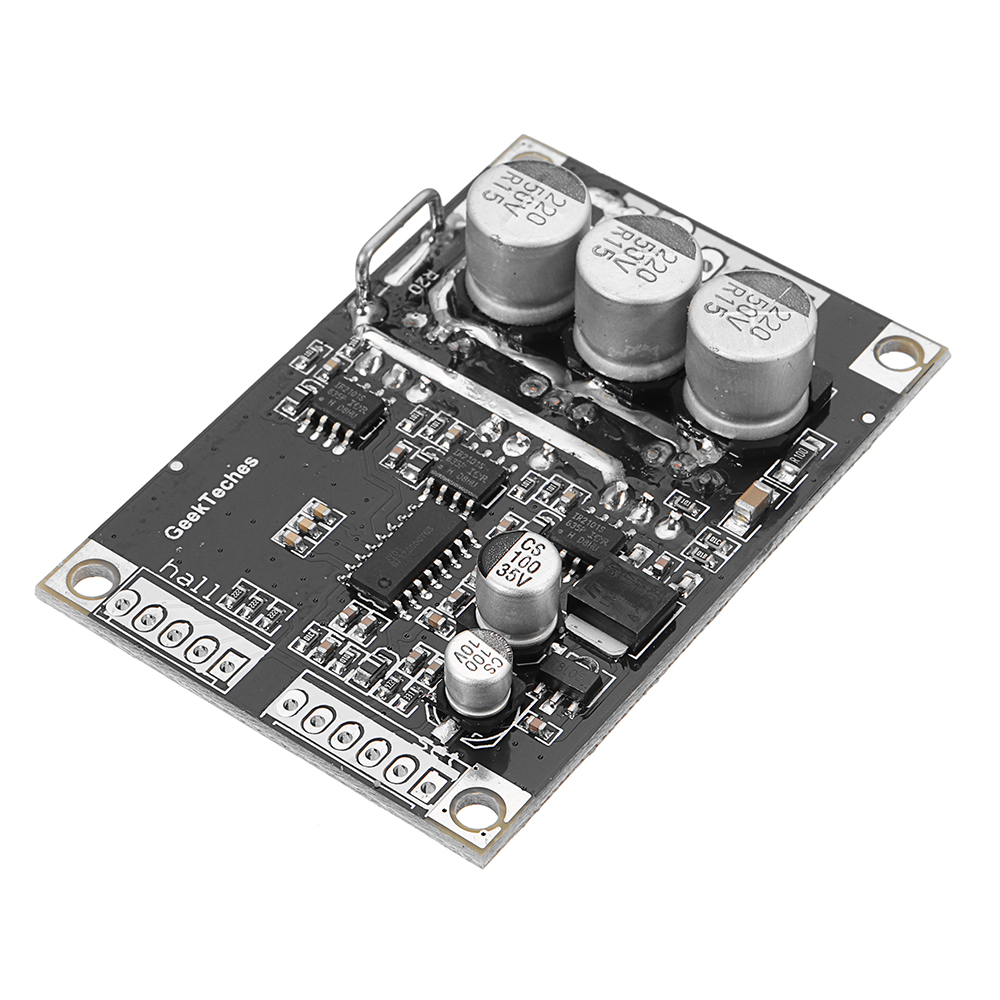

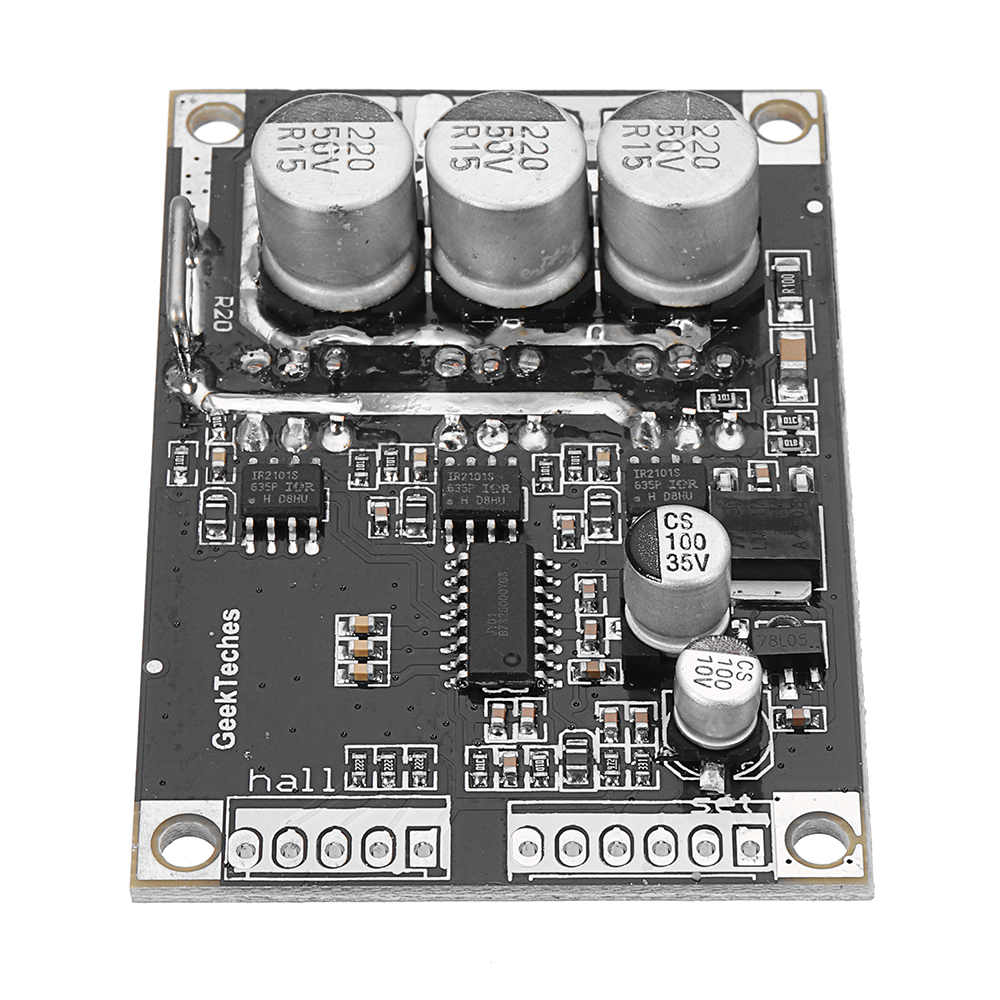

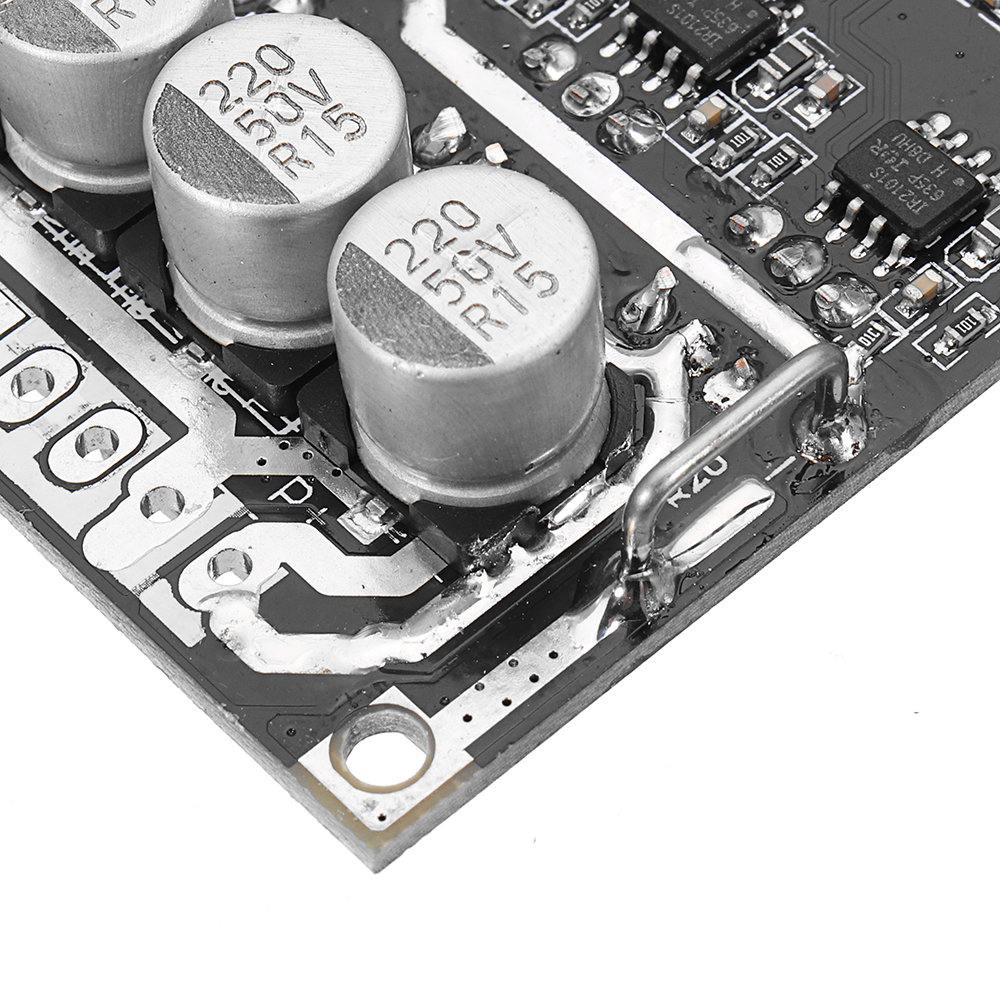

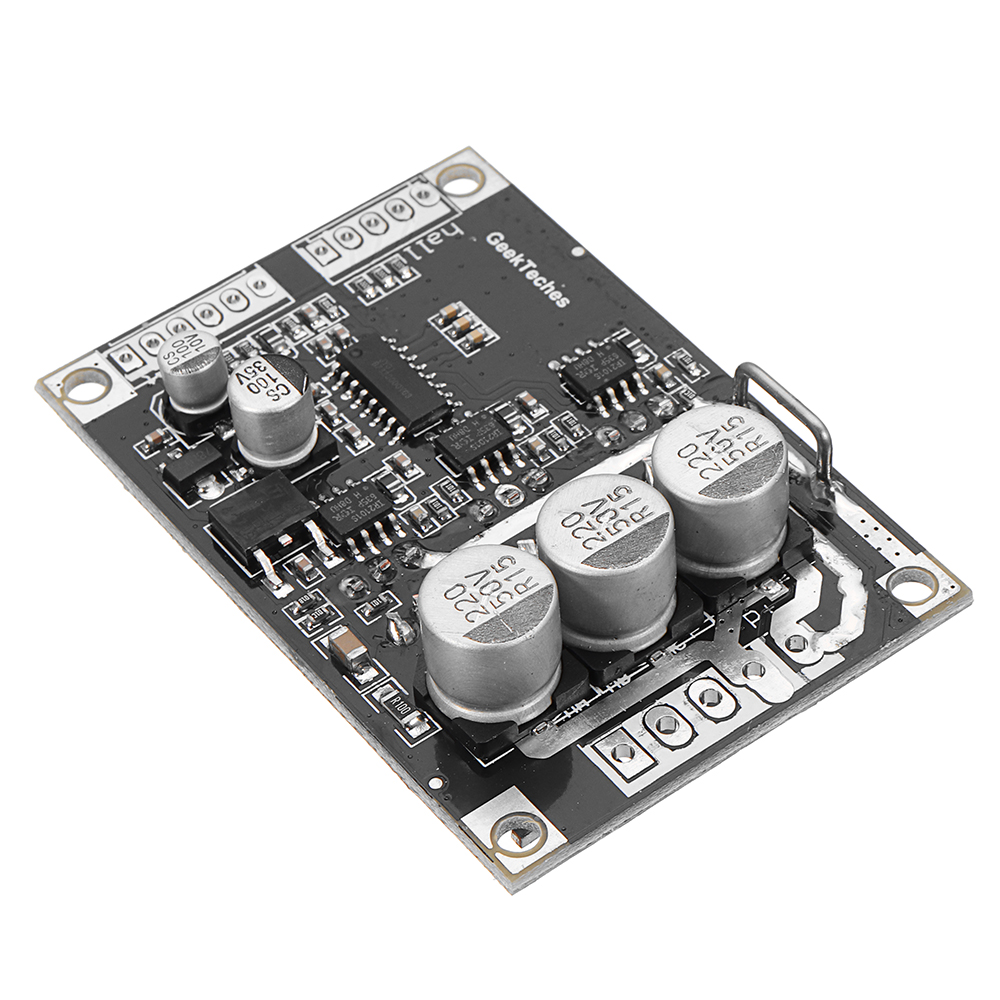

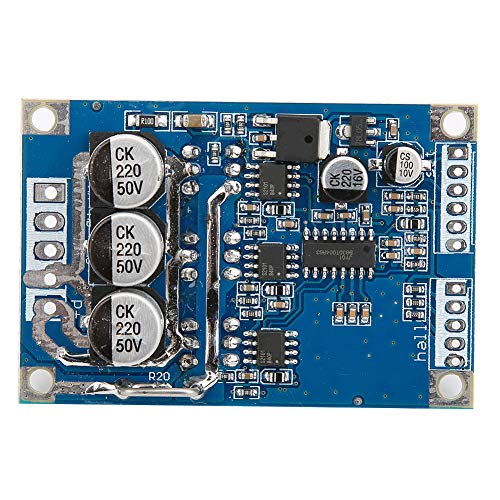

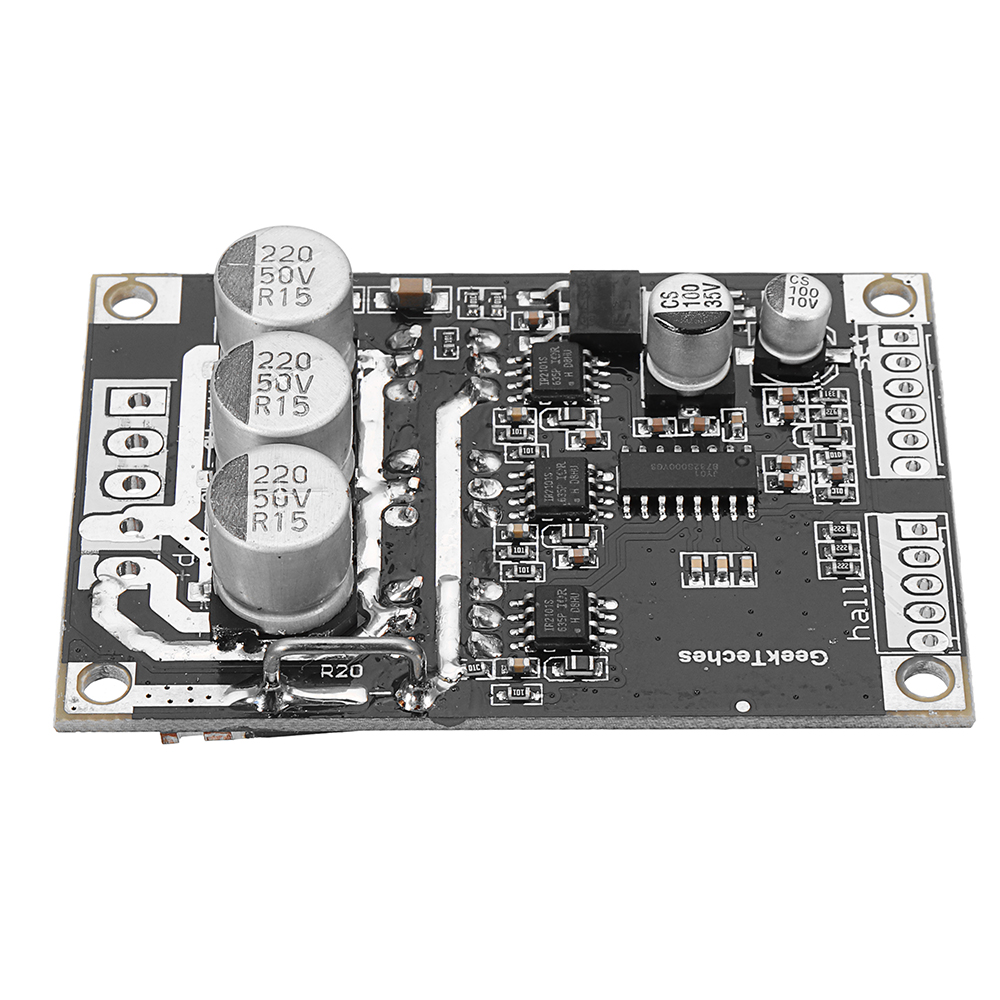

1 x 12-36V 500 W-Brushless Motor controller
Specifica:
Tensione operativa: DC 12V-36V
Corrente operativa: <= 15a
Potenza del driver: <= 500W
Tensione di velocità: 0,1V-5 V.
Temperatura operativa: -40 ~ 85 ° C.
Umidità: 90%RH
Protezione da stallo: sì
Abilita il controllo: sì
Protezione eccessiva: sì
Controllo dello sterzo: sì
Speed Control Signal: sì
Dimensione: 63 x 42 x 17mm (l x w x h); Dimensione della sonda 3 mm, lunghezza: distanza centrale del foro di fissaggio 57 mm; Larghezza: distanza centrale del foro fisso 36,5 mm
Terminale di accensione:
VCC (alimentazione positiva)
GND (negativo)
MC (fasi del motore W)
MB (fasi del motore V)
Ma (fase motoria u)
Impostato per il lato di controllo:
GND: Terminal Control Ground
VR: The Governatore End 0-5V (corrispondente al 10% della velocità del motore -100%)
ZF: controllo dell'inversione (collegato a 5 V o terra può caricare la direzione di rotazione del motore)
M: uscita dell'impulso del tachimetro (a seconda del numero di poli del motore corrispondenti al numero di impulso per rivoluzione del numero di uscita)
EL: Abilita il terminale di controllo (collegato a 5 V OT a terra, quindi 5 V, a terra le fermate del motore)
5V: terminale di controllo 5V

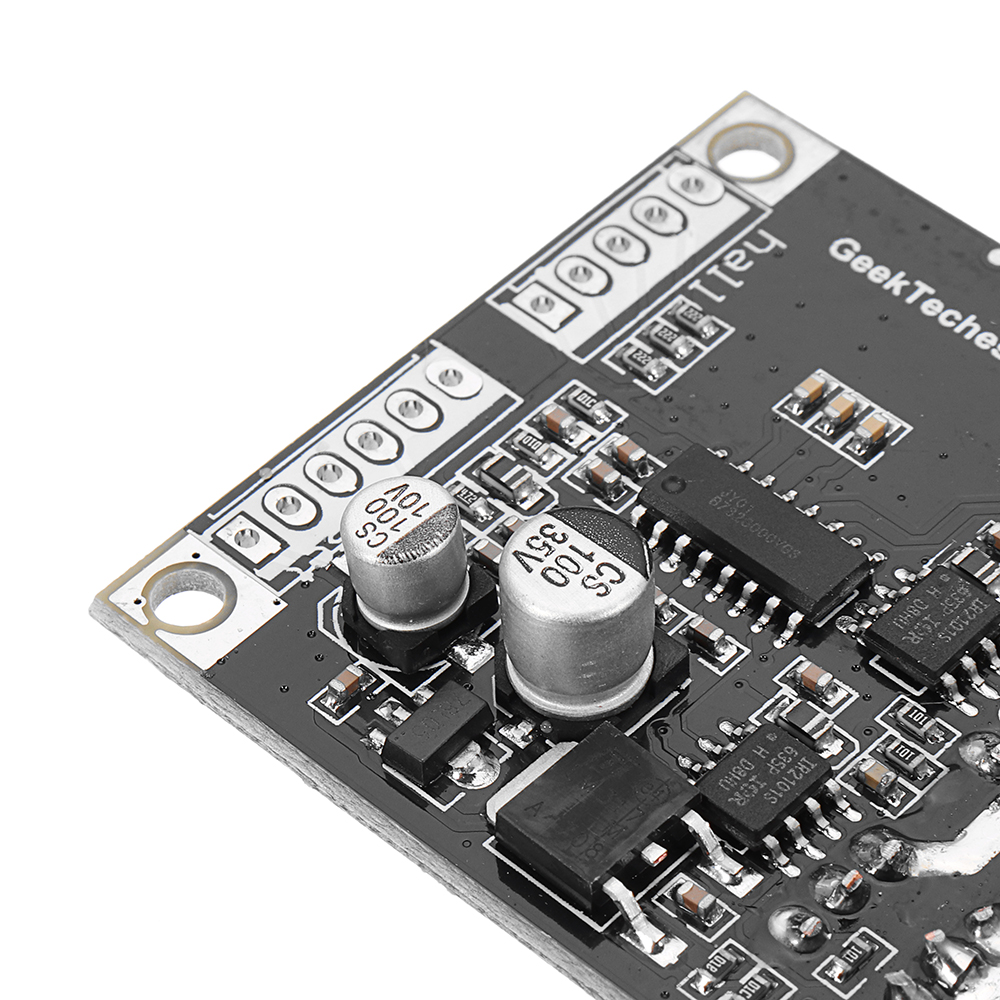

Hall per i terminali della sala:
5V: Power Hall positivo
HA: Hall Signal
HB: Hall Signal
HC: Hall Signal
GND: Hall negativo
Cablaggio:
Terminale di controllo per set:
1. I metodi di cablaggio del controllo della velocità del motore: la velocità disponibile del sistema potenziometro può anche essere collegata al controllo MCU, quando il cablaggio di controllo potenziometro, il perno medio potenziometro è collegato alla porta di velocità VR, potenziometro collegato ad entrambe le estremità della tensione terminale 5 V e GND più rapida più rapida.
2. Metodi di cablaggio del controllo dello sterzo del motore: è possibile cambiare il controllo può anche essere collegato al controllo MCU, a GND in una direzione, quindi in una direzione 5V.
3. Segnale di velocità dell'impulso: uscita alta e bassa. IC non può comprendere le informazioni con la richiesta del cliente.
Ingni del segnale Hall per Hall:
Viene mostrato un diagramma di cablaggio, uno corrispondente a HA, HB, HC e sul motore, alimentazione 5 V collegata al motore HAL segnali positivi, segnale negativo dell'alimentazione GND al saggio del motore.
Nota:
A causa dei diversi produttori di motori per effettuare l'ordine della linea Hall of Hall non seguono necessariamente la linea sul tabellone per abbinare la Seque, devono essere adeguati, per favore i genitori che prestano attenzione! Se la linea seque errata, non si avvia correttamente, corrente o avvia altri fenomeni non aperti, costretti a usare la piastra di trasmissione Burn !!!
Scheda del driver del motore 12-36 V DC Ingresso di alimentazione, alimentazione positiva VCC, alimentazione GND è negativo.
Metodi di cablaggio elettrico: motore CC senza spazzole per le tre linee, corrispondente MA/U, MB/V, MC/W
Suggerimenti:
Se usi meno di 60 W, senza ulteriore dissipatore di calore, assicurati di aggiungere più di 60 W
Le pinne di dissipatore di efficienza di guida senza abbassare la temperatura sono troppo elevate brilleranno in danni permanenti! La dimensione del dissipatore di calore può essere un brutto lavoro basato sull'ambiente (superficie di raffreddamento consigliata superiore a 200 centimetri quadrati)! Durante l'installazione del dissipatore di calore, deve prestare attenzione al retro del modulo da 6 MOS Isolamento, nessun isolamento, verrà rispettato per guidare la piastra permanentemente danneggiata! Propone di aggiungere film di isolamento, entrambi i lati del foglio isolante più grasso termico!
1 x 12-36V 500 W-Brushless Motor controller
