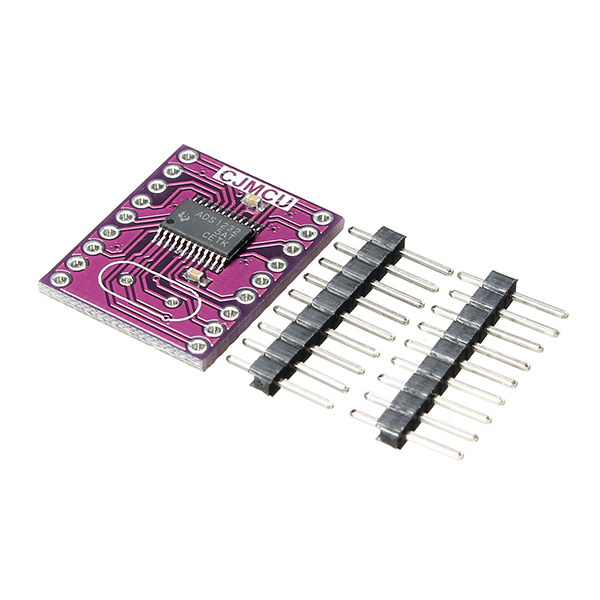

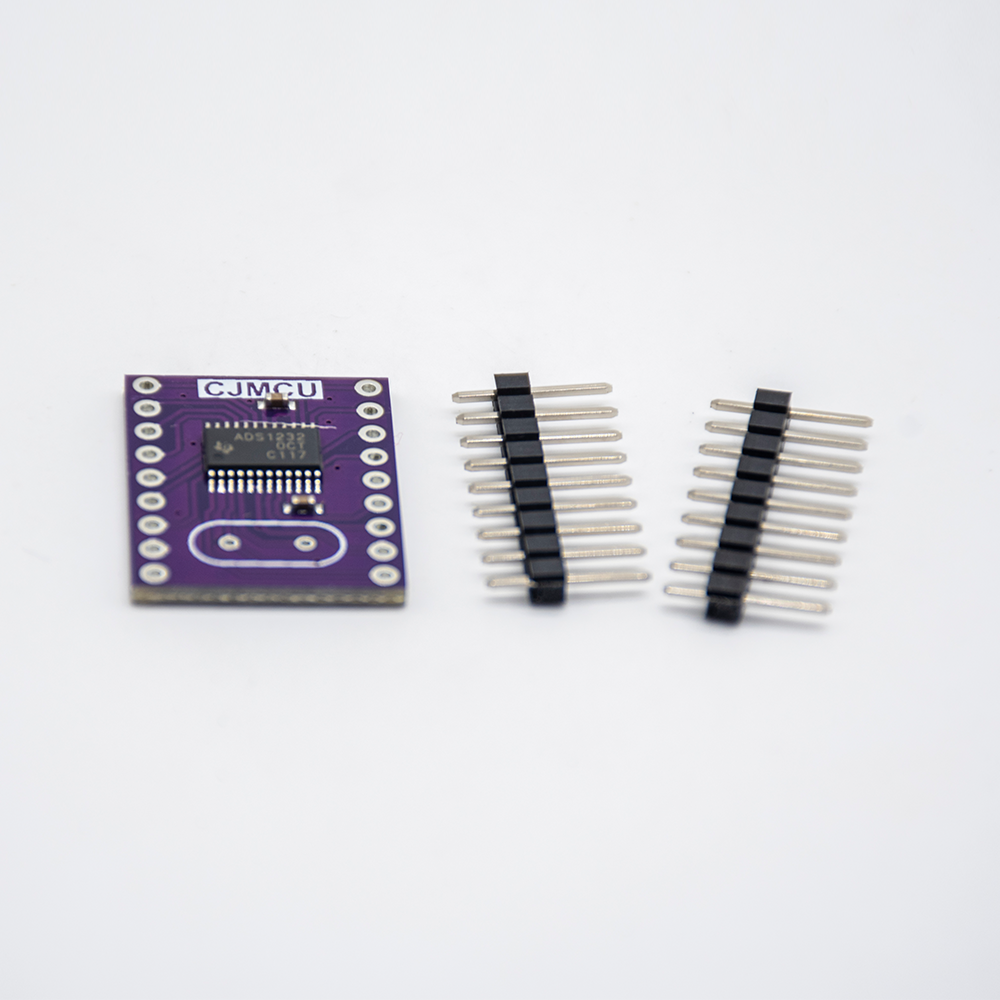

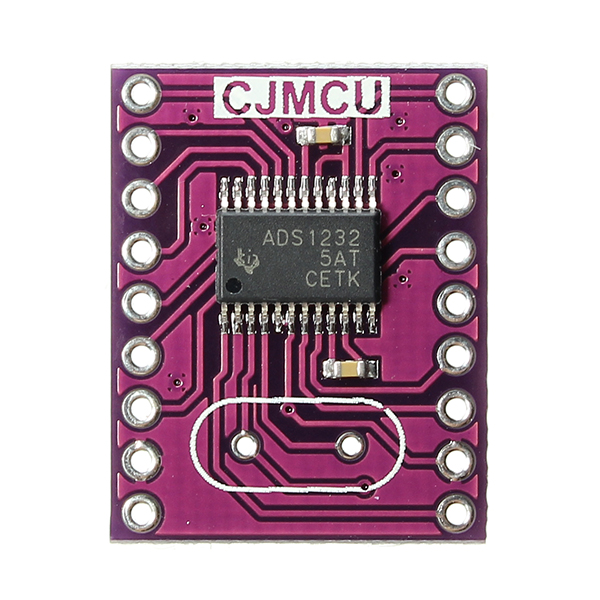

Elecbee CJMCU-1232 ADS1232 Scheda convertitore analogico-digitale a 24 bit ADS1232IPWR a basso rumore

Descrizione:

ADS1232 e ADS1234 sono convertitori analogico-digitale (ADC) di precisione a 24 bit. Con un amplificatore a guadagno programmabile (PGA) a basso rumore integrato, un ADC di precisione e un oscillatore interno, ADS1232/4 fornisce una soluzione front-end completa per applicazioni con sensori a ponte, tra cui bilance, estensimetri e sensori di pressione.

Il multiplexer di ingresso accetta due (ADS1232) o quattro (ADS1234) ingressi differenziali. L'ADS1232 include anche un sensore di temperatura integrato per monitorare la temperatura ambiente. Il PGA integrato a basso rumore ha un guadagno selezionabile di 1, 2, 64 o 128 che supporta un ingresso differenziale a fondo scala di ±2,5 V, ±1,25 V, ±39 mV o ±19,5 mV. L'ADC ha una risoluzione effettiva di 23,5 bit ed è composto da un modulatore di 3° ordine e da un filtro digitale di 4° ordine. Sono supportate due velocità dati: 10SPS (con reiezione sia a 50Hz che a 60Hz) e 80SPS. L'ADS1232/4 può essere sincronizzato esternamente utilizzando un oscillatore o un cristallo. È disponibile anche un oscillatore interno che non richiede componenti esterni. La calibrazione dell'offset viene eseguita su richiesta e l'ADS1232/4 può essere messo in modalità standby a basso consumo o spento completamente in modalità di spegnimento. Tutte le funzioni dell'ADS1232/4 sono gestite tramite un semplice controllo a perno. Non ci sono registri digitali da programmare per semplificare lo sviluppo del software. I dati vengono emessi su un'interfaccia seriale facilmente isolata che si collega direttamente all'MSP430 e ad altri microcontrollori.

L'ADS1232 è disponibile in un pacchetto TSSOP-24 e l'ADS1234 è in un TSSOP-28. Entrambi sono completamente specificati da -40°C a +105°C.



1 scheda convertitore da analogico a digitale a 24 bit

,,
