Matrix 1S 5IN1 II G4 V2 AIO Controllore di Volo con ESC 12A ELRS 2.4GHz VTX 400mW e connettori motore JST1.25mm pre-saldati

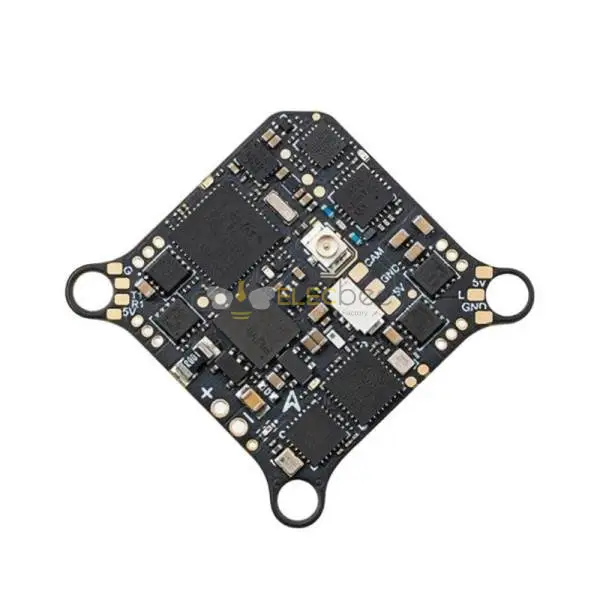

Matrix 1S 5IN1 II G4 V2 Flight Controller con connettori motore pre-saldati

Il Matrix 1S Brushless Flight Controller (5IN1 II) integra flight controller, ESC, OSD Betaflight, ricevitore seriale ELRS 2.4GHz e VTX analogico 5.8GHz su un'unica scheda compatta per build FPV whoop 1S. Questo annuncio si riferisce specificamente alla versione G4 5IN1 V2 con connettori motore pre-saldati.

Versione fornita: quattro connettori motore JST1.25mm placcati oro sono saldati in fabbrica al flight controller per l'installazione dei motori a innesto. Il cavo di alimentazione BT2.0 a forma di U è fornito separatamente.

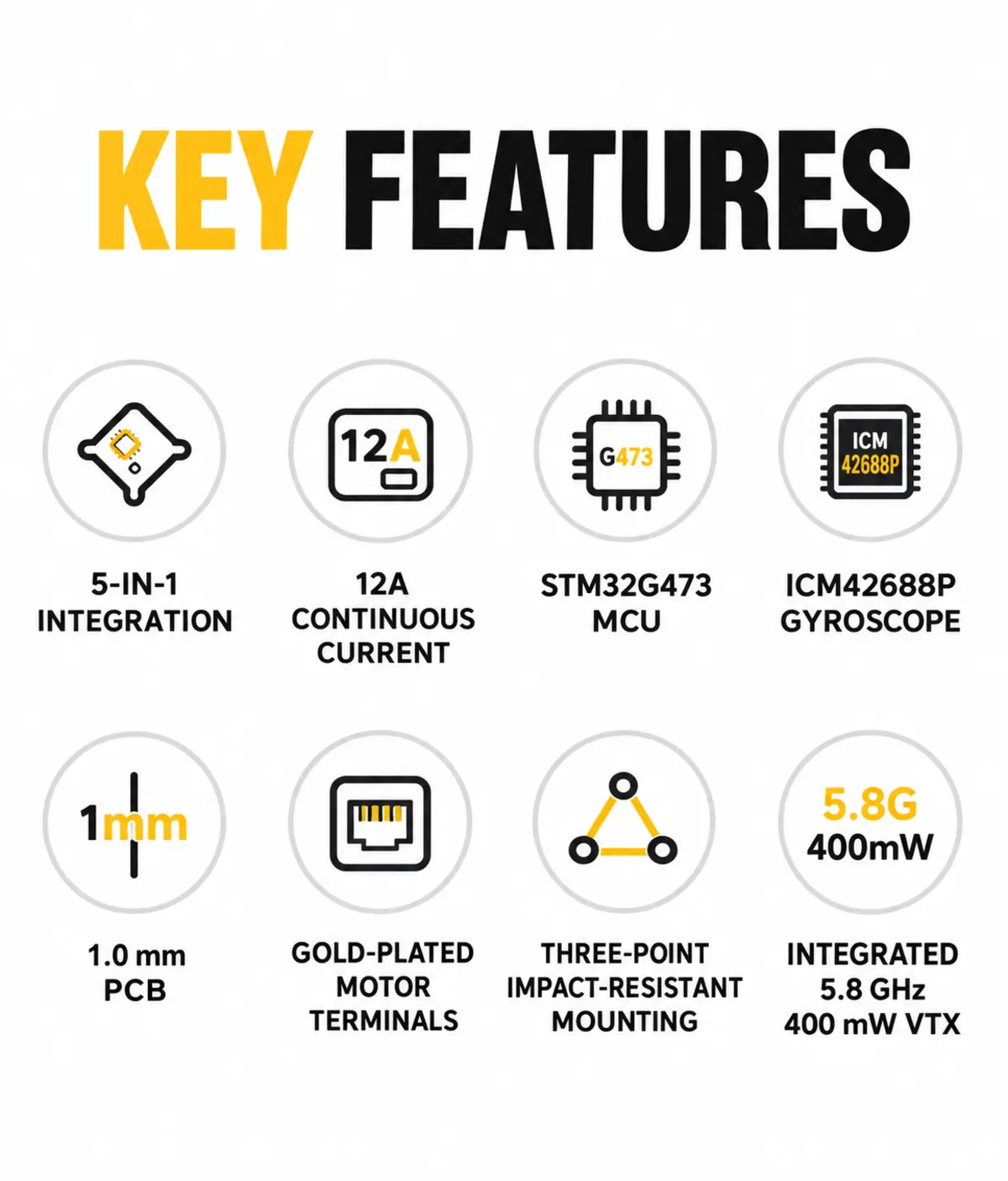

Caratteristiche principali

• Integrazione AIO 5IN1: flight controller, ESC 12A, OSD AT7456E, ricevitore seriale ELRS 2.4GHz e VTX analogico 5.8GHz.
• ESC 1S 12A: corrente continua 12A, corrente di picco 18A, supporto firmware Bluejay e protocolli DShot300/DShot600.
• Piattaforma G4 ad alte prestazioni: MCU STM32G473CEU6 fino a 168MHz, giroscopio ICM42688P e 16MB di memoria blackbox integrata.
• VTX analogico integrato: 48 canali, potenza selezionabile 25mW/100mW/200mW/400mW/PIT e controllo SmartAudio 2.0.
• Costruzione compatta e durevole: PCB da 1.0mm, disposizione ottimizzata dei componenti e montaggio a tre punti.
• Pronto per motori a innesto: quattro connettori motore JST1.25mm placcati oro sono saldati in fabbrica sulla scheda.

Configurazione dei connettori

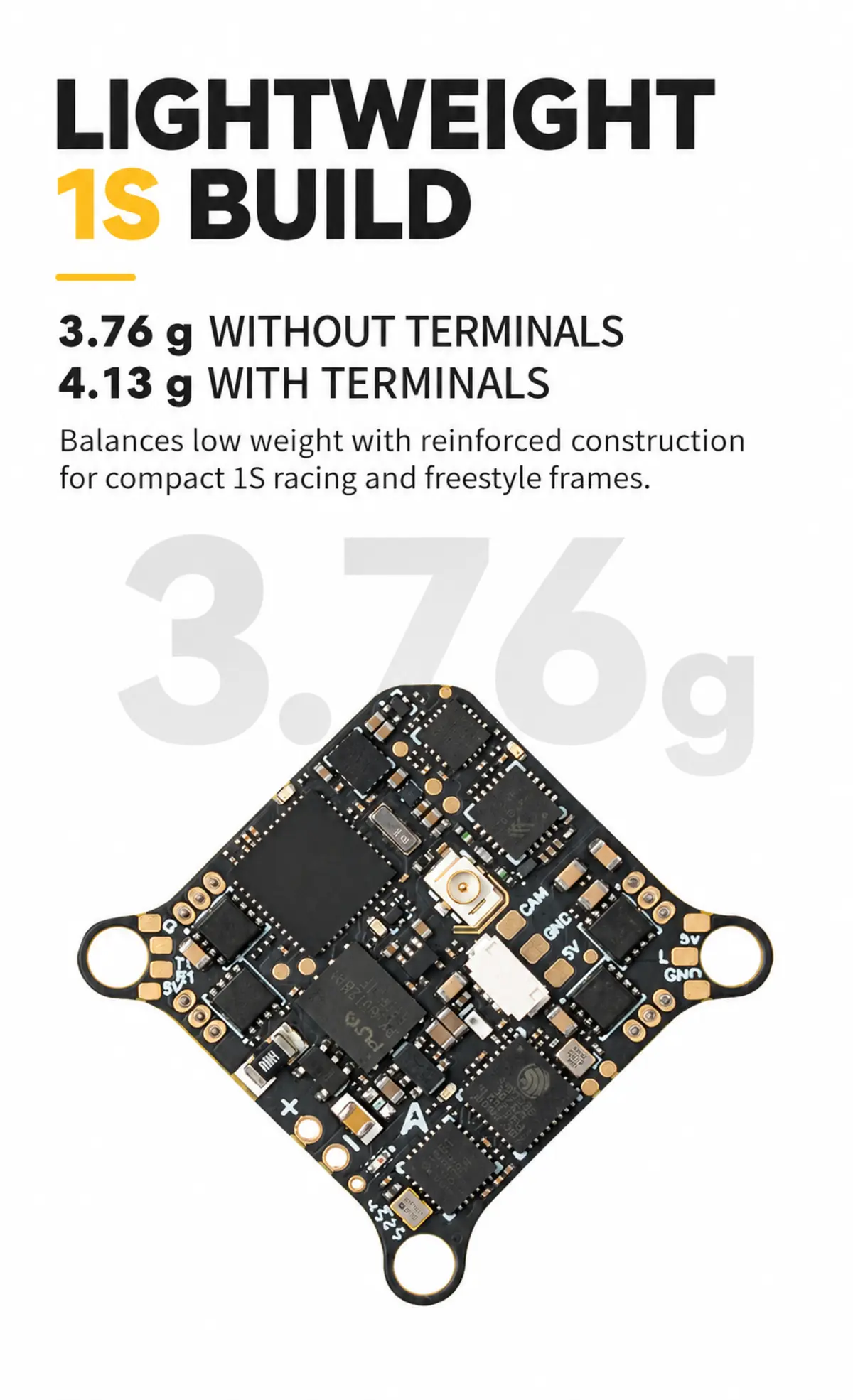

* Il peso esclude l'antenna VTX. "Pre-saldati" si riferisce ai quattro connettori motore. Il cavo di alimentazione BT2.0 a forma di U è incluso separatamente.

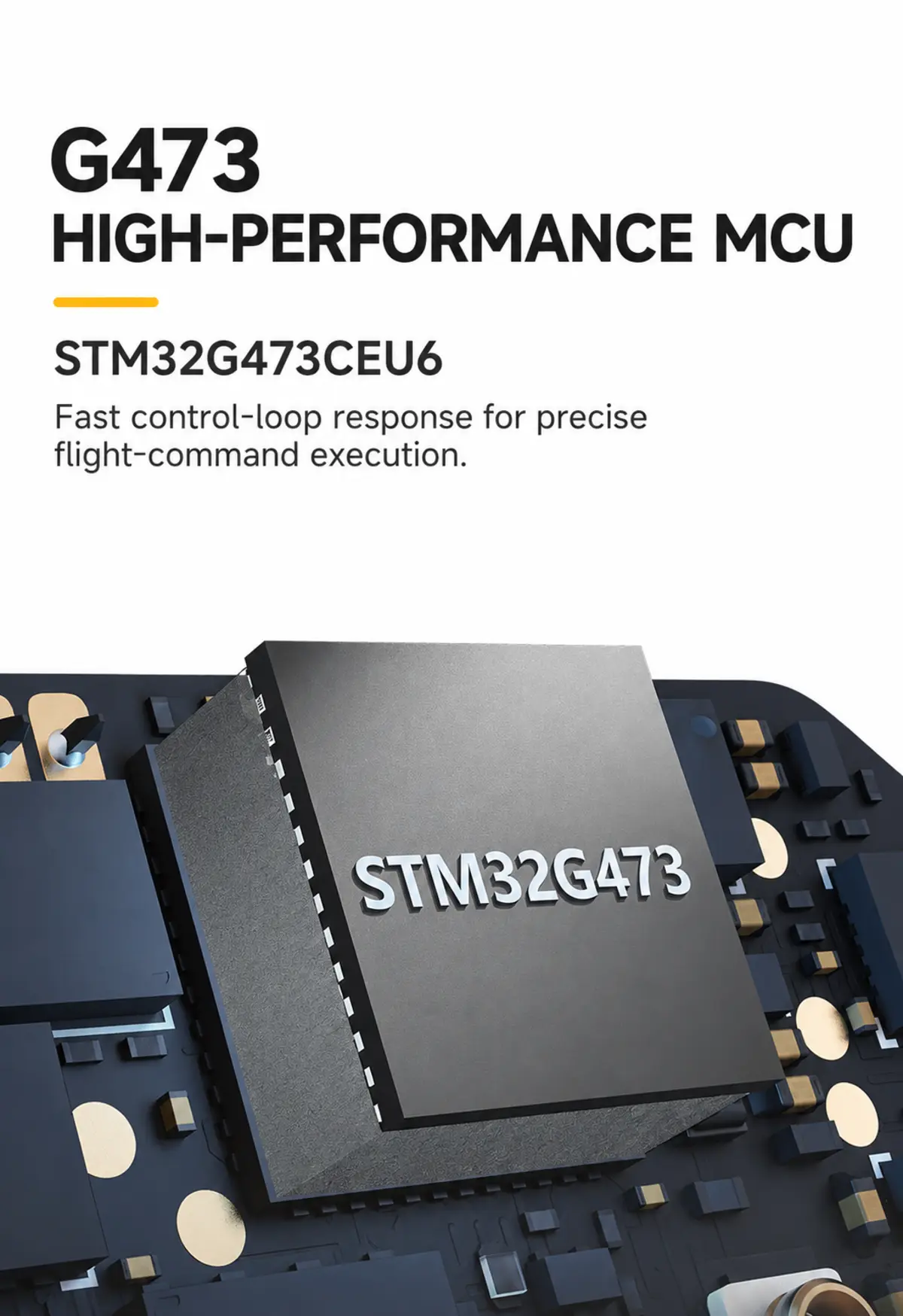

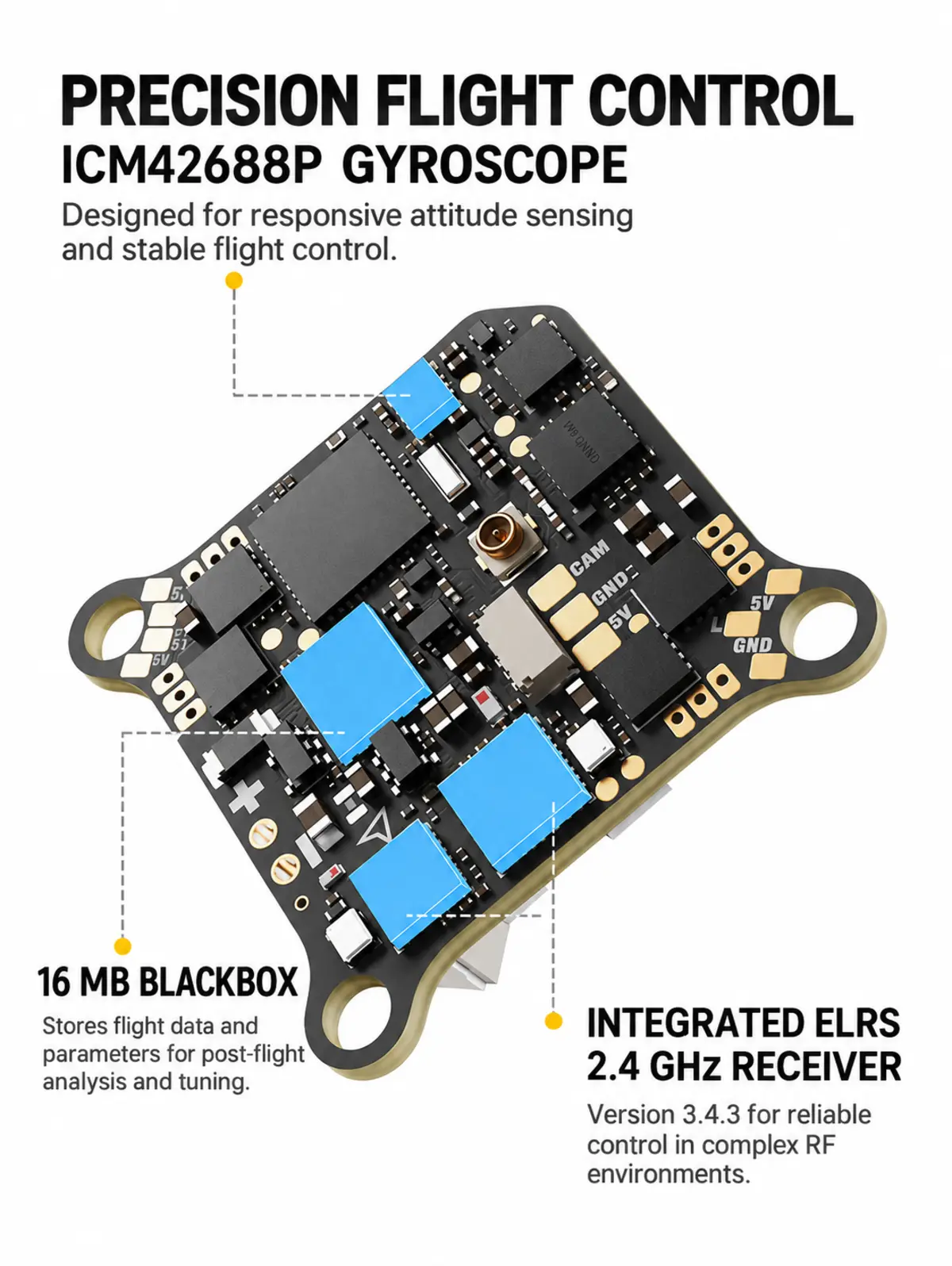

Controllo, registrazione dati e collegamento radio integrati

L'MCU STM32G473CEU6, il giroscopio ICM42688P e la memoria blackbox da 16MB offrono un controllo reattivo e la registrazione dei dati di volo a bordo. Il ricevitore seriale ELRS 2.4GHz integrato utilizza il protocollo CRSF ed è fornito con firmware ELRS V3.4.3.

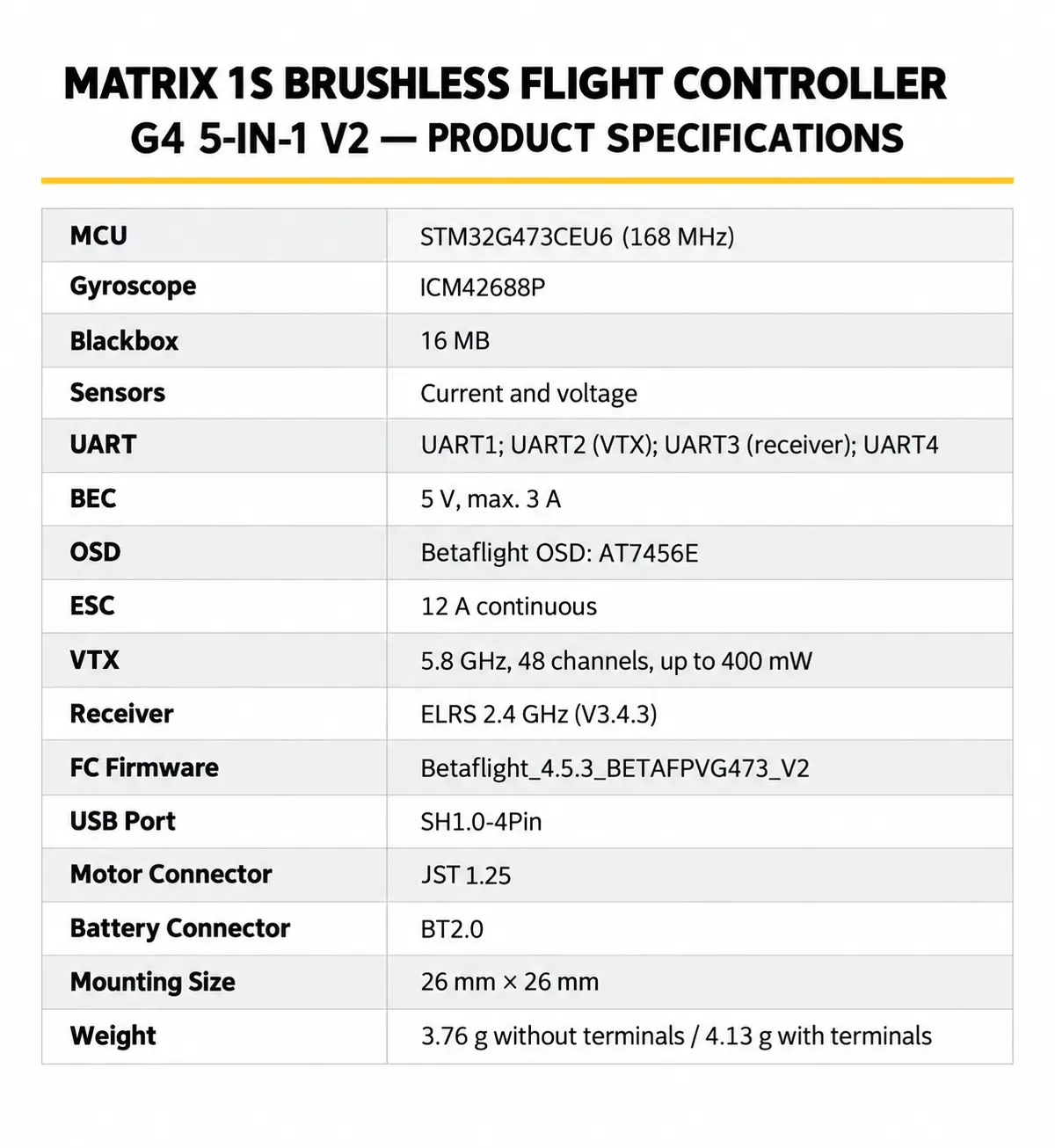

Specifiche tecniche

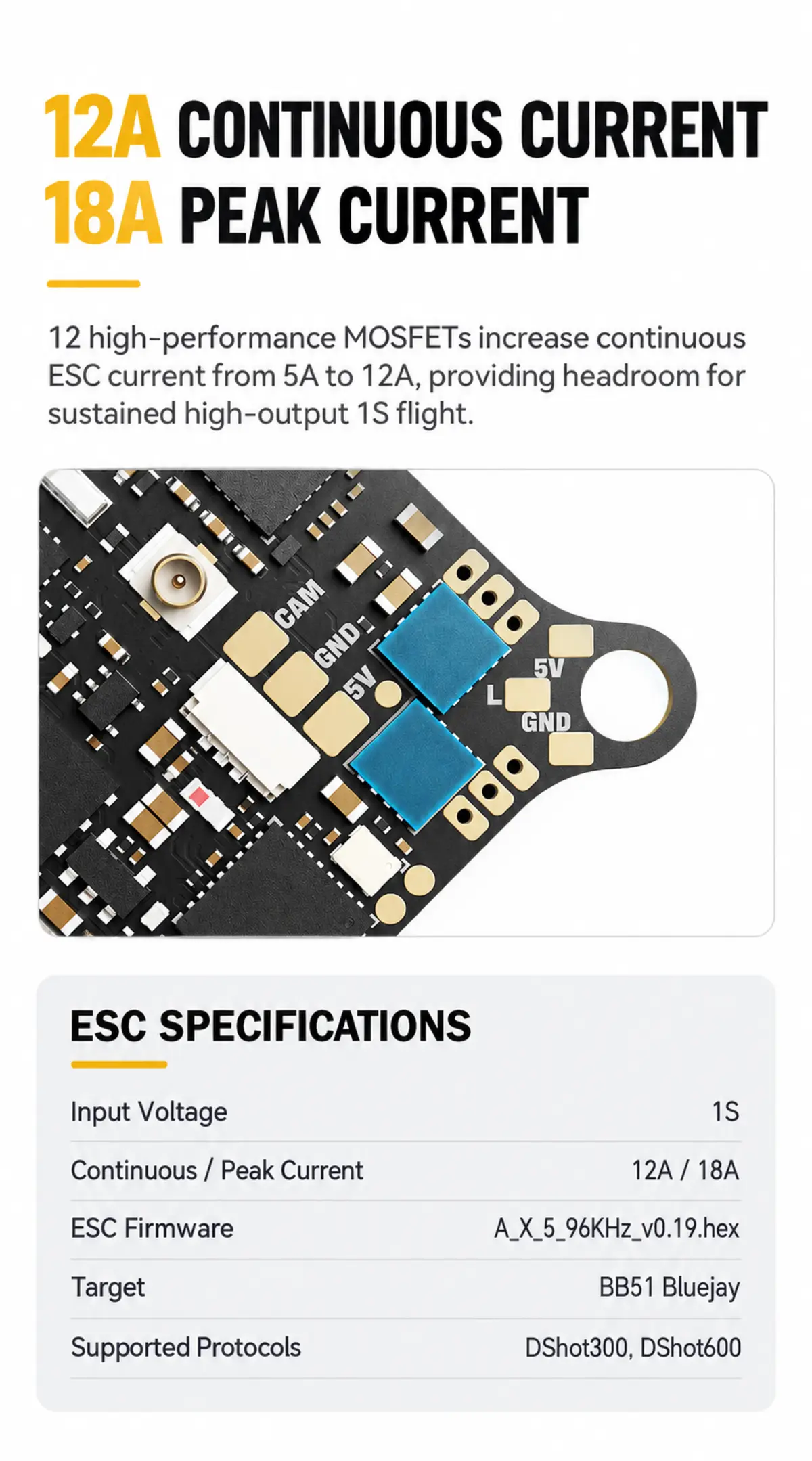

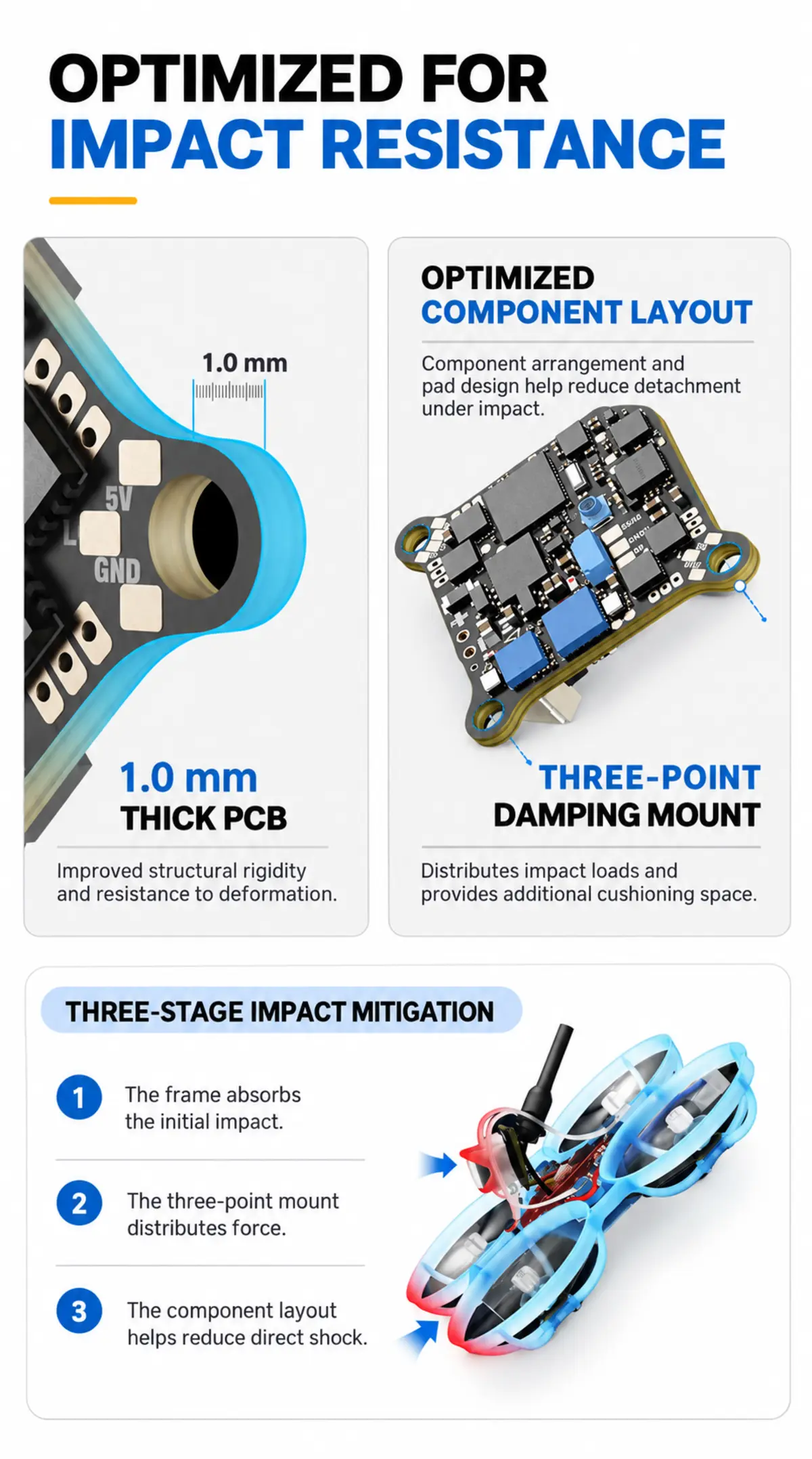

ESC 12A e struttura resistente agli urti

L'ESC 1S 12A integrato supporta un'uscita continua di 12A e una corrente di picco fino a 18A, con protocolli di segnale DShot300 e DShot600. Il PCB da 1.0mm, la ridistribuzione dei componenti e il layout rinforzato a tre punti sono progettati per migliorare la durabilità nelle build whoop compatte.

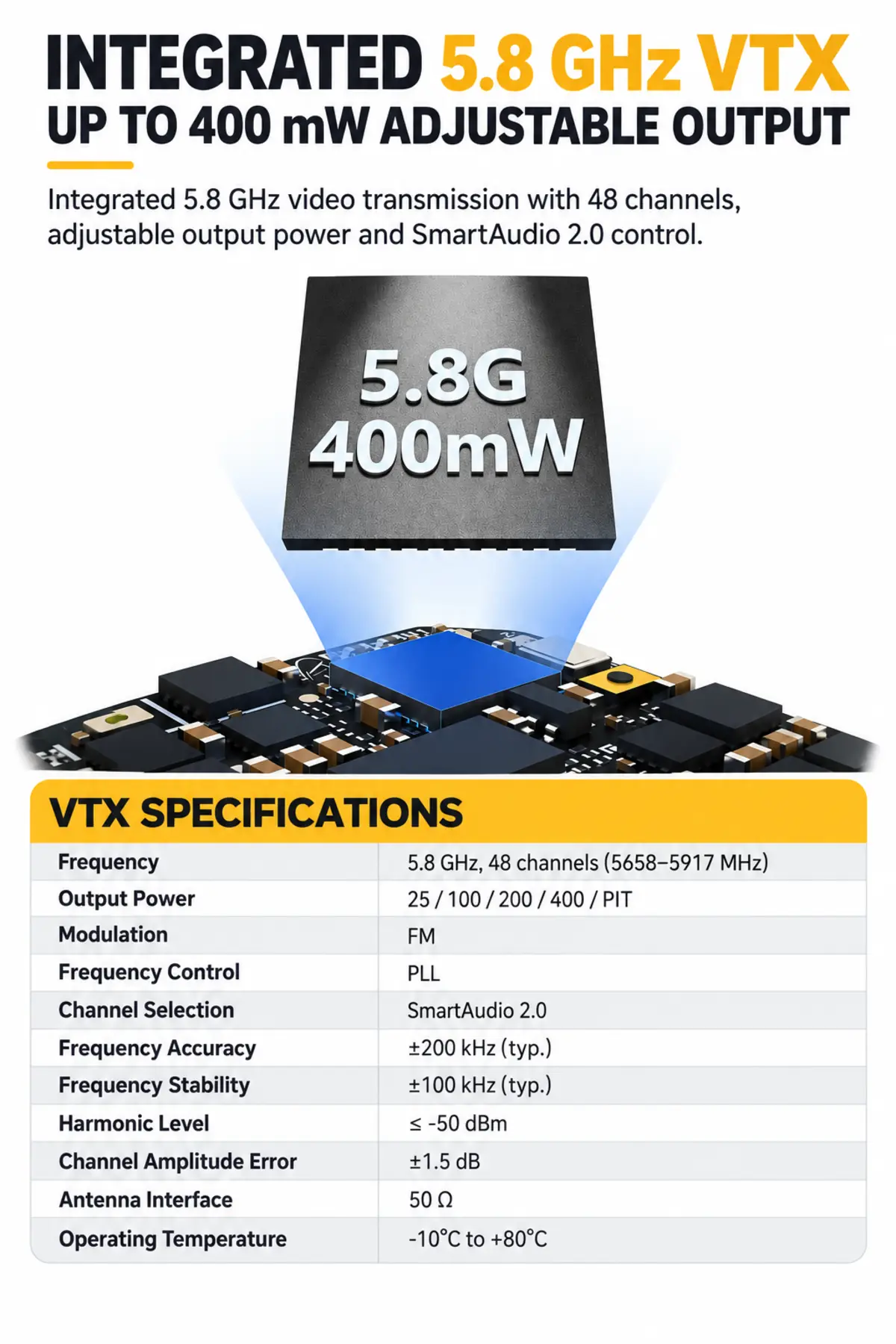

Specifiche VTX 5.8GHz

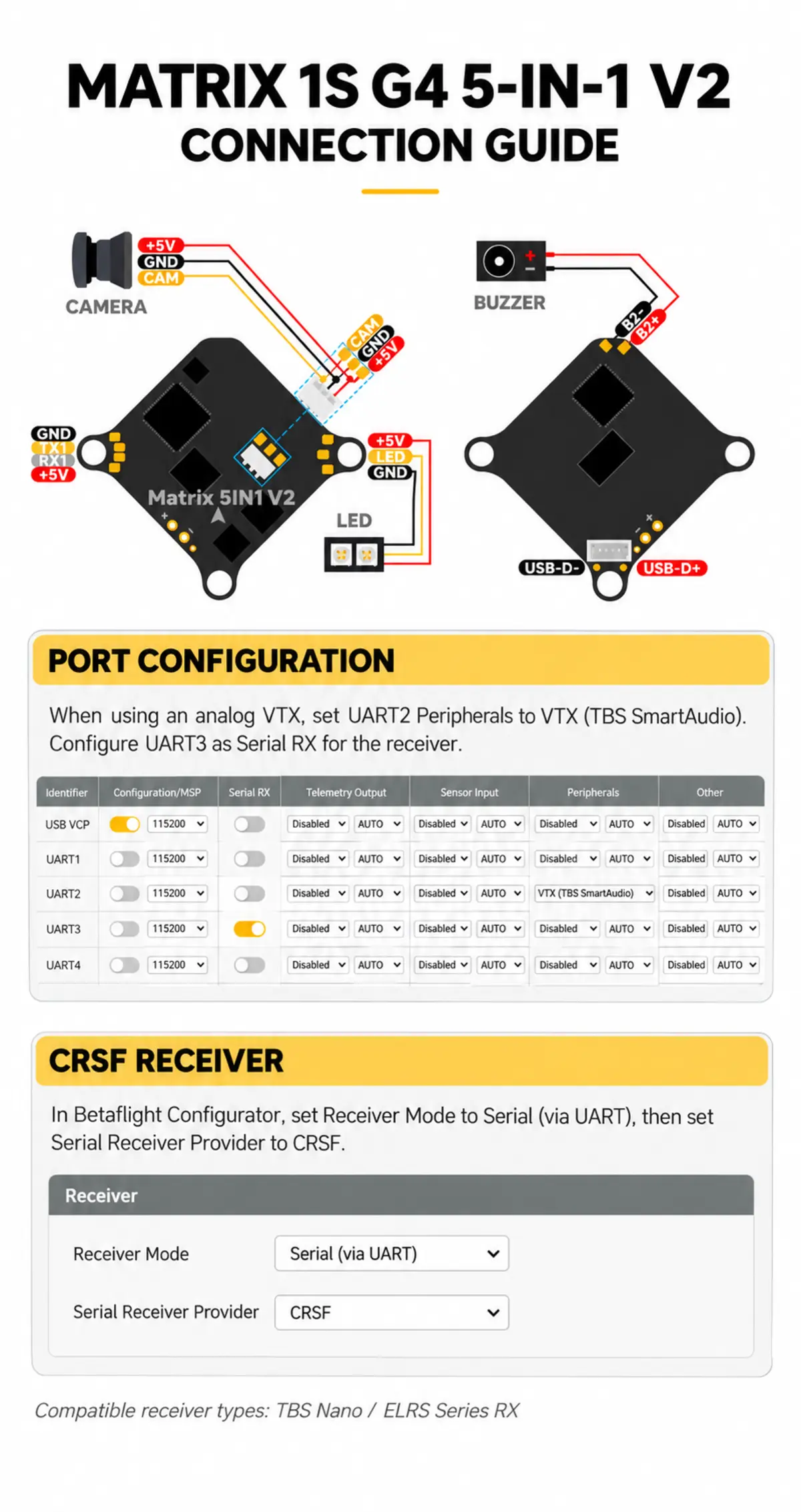

Collegamenti e istruzioni operative

Prima dell'installazione

• Utilizzare esclusivamente una batteria 1S e verificare la polarità del BT2.0 prima di dare alimentazione.
• Installare l'antenna 5.8GHz prima di alimentare la scheda. Non far funzionare il VTX senza antenna.
• I quattro connettori motore JST1.25mm sono saldati in fabbrica. Collegare solo spinotti motore compatibili con il corretto orientamento dei pin.
• Il cavo BT2.0 a forma di U è fornito separatamente. Saldarlo ai pad batteria specificati rispettando la polarità corretta.

Assegnazione UART predefinita

• UART2: controllo VTX tramite TBS SmartAudio
• UART3: ricevitore ELRS seriale integrato
• Per un ricevitore CRSF esterno opzionale, configurare la Modalità ricevitore come Seriale (via UART) e il Provider ricevitore seriale come CRSF.

Binding dell'ELRS integrato

1. Accendere e spegnere il flight controller tre volte entro cinque secondi.
2. Un rapido doppio lampeggio del LED del ricevitore indica la modalità binding.
3. Avviare la funzione di binding sul trasmettitore compatibile. Un LED del ricevitore fisso indica un collegamento riuscito.

Applicazioni tipiche e compatibilità

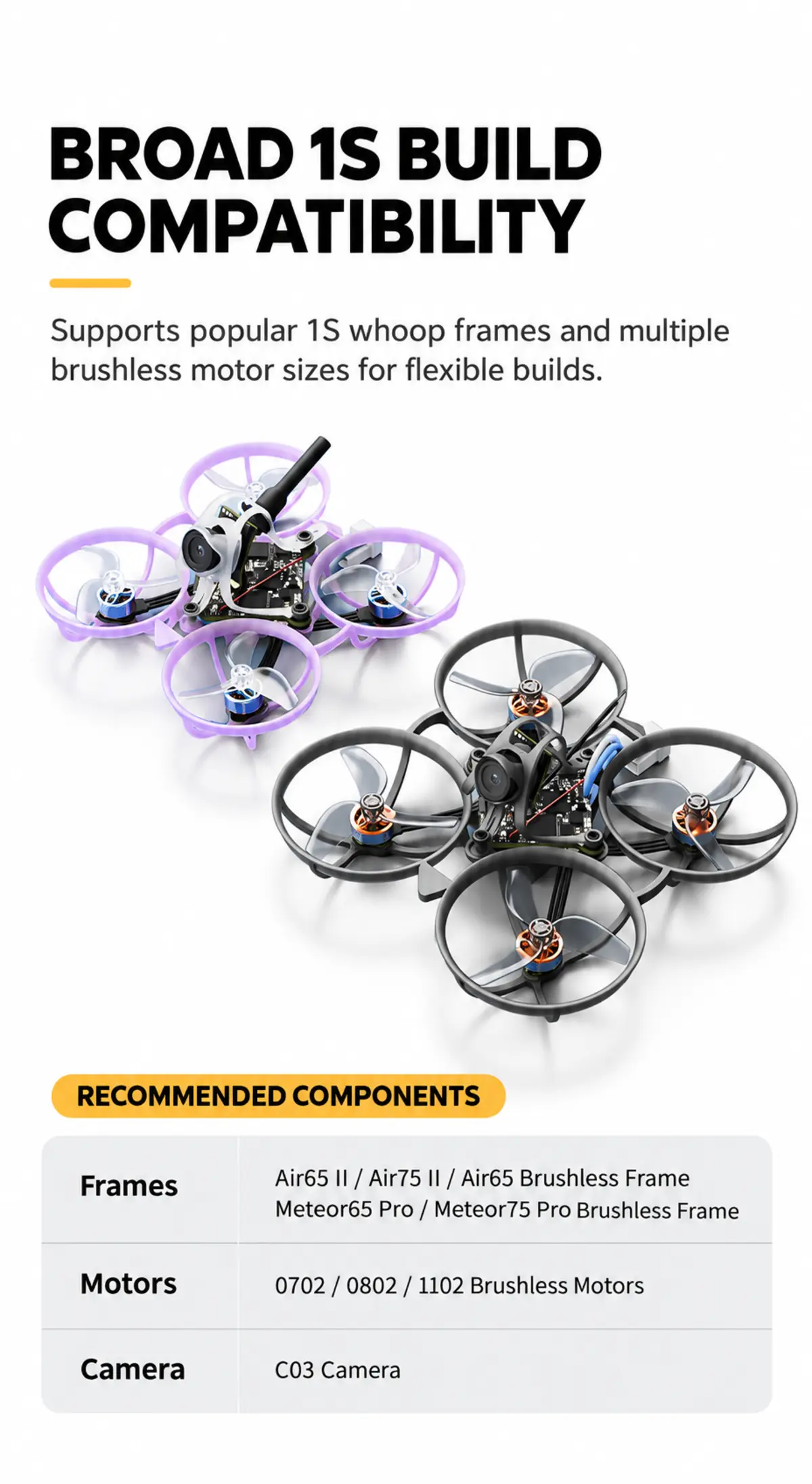

Progettato per build FPV 1S whoop da racing, freestyle, allenamento e DIY ad alte prestazioni. Le applicazioni indicate dal fornitore includono le piattaforme Air65 II, Air75 II, Air65, Meteor65 Pro e Meteor75 Pro, con i motori comunemente utilizzati 0702, 0802 e 1102 e la camera C03. Verificare sempre lo spazio meccanico, la corrente del motore e la compatibilità completa della build prima dell'installazione.

Note importanti

• Verificare lo spazio nel telaio, la corrente del motore e la compatibilità completa della build prima dell'acquisto e dell'installazione.
• Il giroscopio è specificato come ICM42688P. Utilizzare solo target firmware e file di configurazione corrispondenti a questa versione della scheda.
• I valori del firmware FC, ricevitore ed ESC descrivono la configurazione fornita e possono cambiare dopo un aggiornamento firmware.
• Un cavo di alimentazione collegato in modo errato, la polarità invertita, l'uso del VTX senza antenna o l'utilizzo di un'alimentazione al di fuori delle specifiche 1S possono danneggiare la scheda.

Contenuto della confezione

• 1 × Matrix 1S Brushless Flight Controller (5IN1 II), con quattro connettori motore JST1.25mm saldati in fabbrica
• 1 × cavo di alimentazione BT2.0 a forma di U
• 1 × scheda adattatore da Type-C a SH1.0
• 1 × cavo SH1.0-4Pin
• 1 × antenna 5.8GHz
• 4 × viti autofilettanti M1.2 × 4
• 4 × viti autofilettanti M1.4 × 5
• 4 × sfere antivibranti
