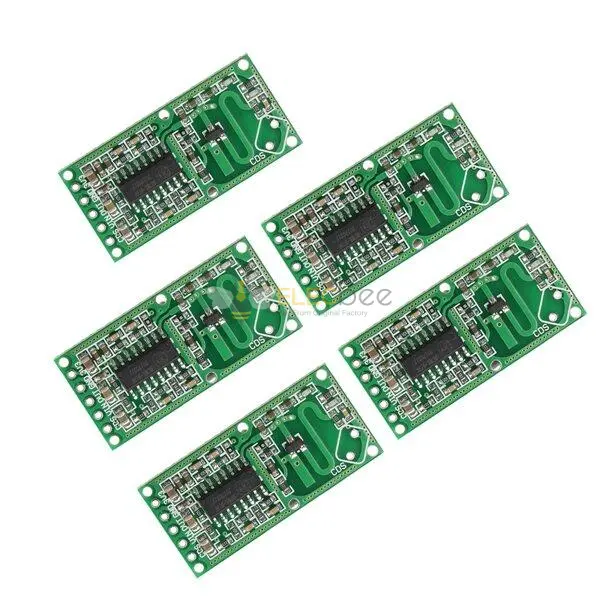

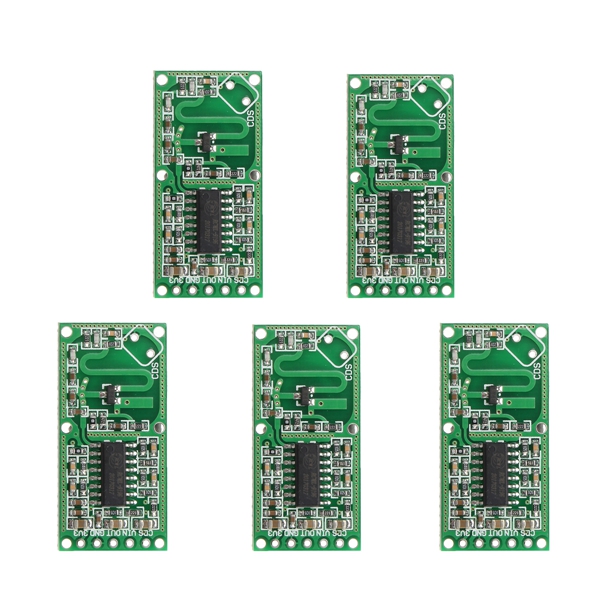

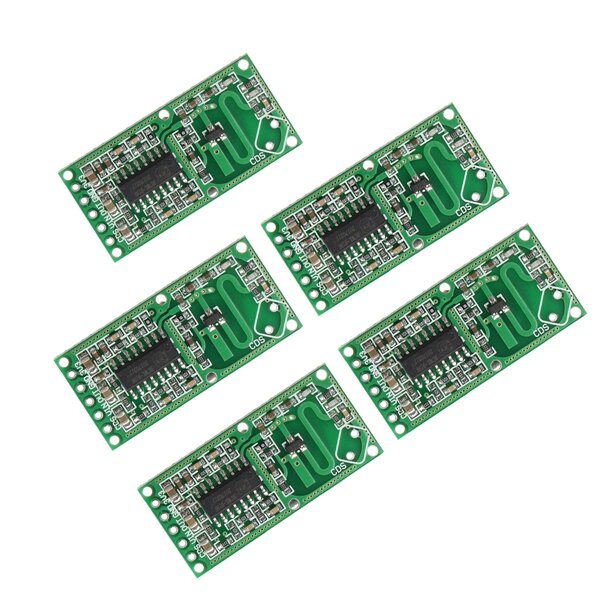

Elecbee 5pcs RCWL-0516 4-28V 3mA Sensore radar a microonde Modulo interruttore di induzione del corpo umano Prober

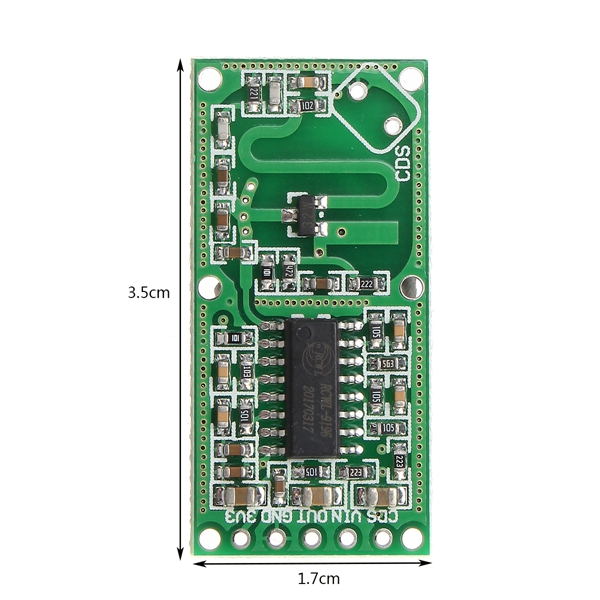

Dimensioni: ca. 1,7 x 3,5 cm / 0,67 x 1,38"
Tensione di funzionamento: 4 - 28V
Corrente operativa: 2,8 mA (tipica), 3 mA (max)
Distanza della sonda: 5-9 m
Potenza di trasmissione: 20 mW (tipico), 30 mW (max)
Tensione di uscita: 3,2 - 3,4 V
Capacità di pilotaggio della tensione di uscita: 100 mA
Controllo uscita livello basso: 0V
Controllo uscita alto livello: 3.3V
Temperatura di esercizio: -20 - 80 ℃
Temperatura di stoccaggio: -40 - 100 ℃
Trigger modo: ripetere trigger
Distanza regolabile, alta sensibilità, il modulo ha una distanza di rilevamento lontana, affidabile, ampio angolo di induzione e ha un ampio intervallo di tensione di alimentazione
Ampiamente usato in una varietà di illuminazione a induzione umana e antifurto e così via.

Altro documento clicca per scaricare:0516

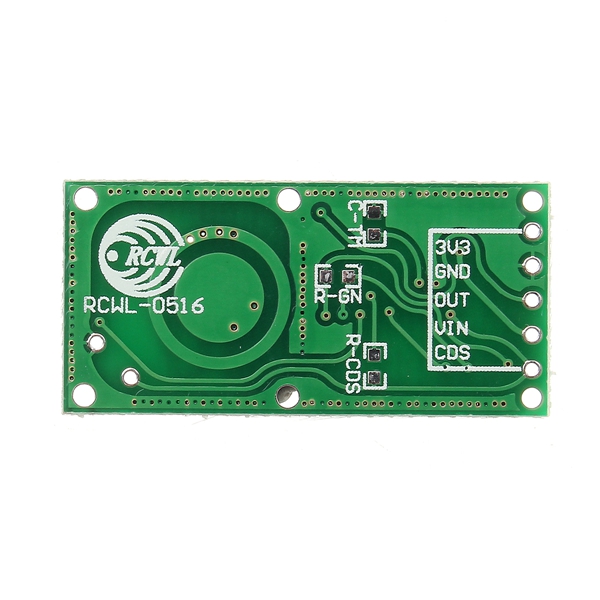

Introduzione alla parte di regolazione:

CTM:
Regola il tempo di trigger ripetuto, il tempo di trigger predefinito è 2s; l'aumento della capacità del condensatore allungherà il tempo di trigger ripetuto; e il tempo di attivazione del conteggio effettivo può funzionare come di seguito: Condensatore stick su C-TM, test 9196 frequenza F a 3 pin, tempo di attivazione ripetuto T=(1/f)*32768.

R-GN:
Regolazione della distanza della sonda; collegare con resistenza esondala distanza si accorcerà; se non connettersi,sondala distanza è di 7 m; se connesso con resistenza da 1M ohm,sondala distanza è di 5 m.

R-CD:
Connessione parallela VCC interna con resistenza interna da 1 M ohm al pin CDS (ovvero 196 a 9 pin) tramite R-CDS, CDS si collega con fotoresistenza, è possibile chiuderesondafunzionare di notte.

Definizione pin:

3V3: uscita di potenza 3V3
GND: terra
OUT: uscita di controllo; Quandosondaoggetti in movimento, produrrà un livello elevato
VIN: tensione di ingresso, 4-28V
CDS: abilita il chip di controllo, inferiore a 0,7 V, OUT emetterà sempre un livello basso
