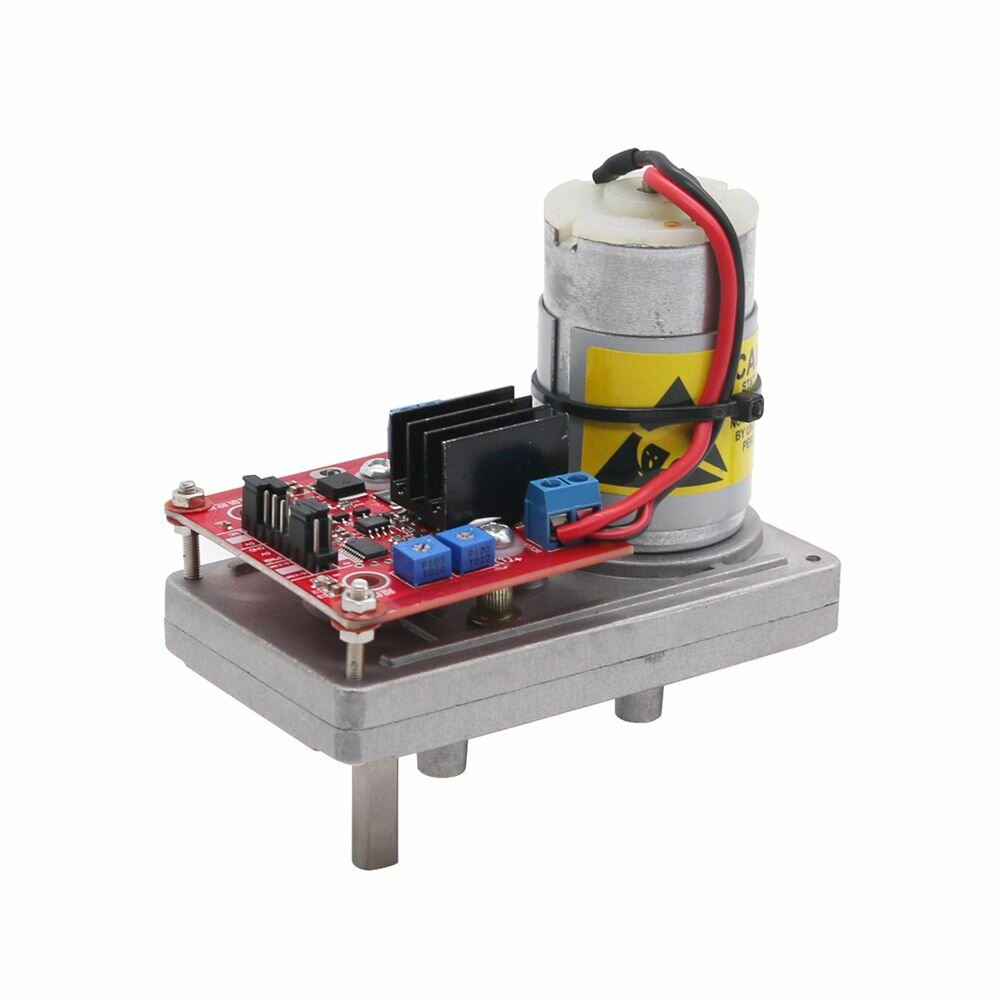

Elecbee 380 kg/cm Kit servomo

Specifiche:

Tensione di lavoro: DC12-24V

Corrente senza carico: <500ma

Coppia massima (misurazione effettiva): 380 kg.cm (24V): 1764n.cm (24V); 90kg.cm (12V); 882n.cm (12V)

Velocità angolare: 0,12S/60 ° @24V; 0,24s/60 ° @12V

Angolo di rotazione: 300 ° max. (Regolabile)

Modalità di ingresso: PWMIN è il segnale di impulso PWM (per controller remoti, controller servi a più vie e MCU); Adin è un segnale di tensione analogico (potenziometro).

Range di ingresso del segnale impulso: 0,5 ms-2,5 ms per controller multicanale, per controller RC 1ms-2MS, programmazione MCU e simili

Intervallo di ingresso del segnale di tensione: da 0 a +5V

Accuratezza del controllo: 0,5 °

Peso: 530G

Materiale per ingranaggi: acciaio

Dimensione: 95,5 x 60,5 x 102,6 mm

Applicazione:

- Per robot medio -grandi, bracci meccanici e altri campi che richiedono un controllo di coppia elevato e elevato.

- Input dell'alimentatore: DC12-24V.

- Uscita del motore: out1 al motore -; Out2 al motore +.

- Selezione della modalità: selezionare l'ingresso del segnale di impulso o l'ingresso del segnale di tensione analogica mediante cappuccio per jumper. PWMIN è per l'ingresso del segnale dell'impulso. Adin è per l'ingresso del segnale di tensione analogico.

- Modalità di controllo analogica: il segnale di ingresso angolo è analogico. Un potenziometro viene utilizzato per controllare la posizione angolare dell'asse del motore.

-Modalità di controllo digitale: il segnale di ingresso dell'angolo è il segnale di onda quadra digitale con larghezza dell'impulso 0,5ms-2,5 ms o 1ms-2ms.

1 x 380 kg/cm Servo di coppia alta
