Modulo di amplificatore RF a banda larga Elecbee 30MHz-4000MHz

Modulo di amplificatore RF a banda larga Elecbee 30MHz-4GHz 40dB

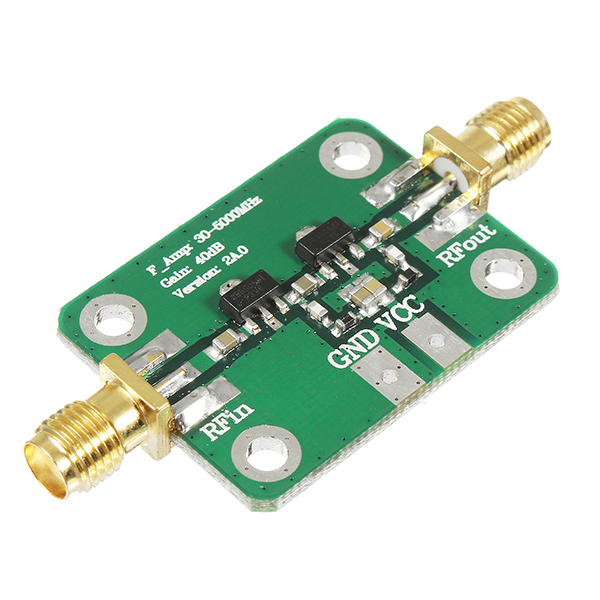

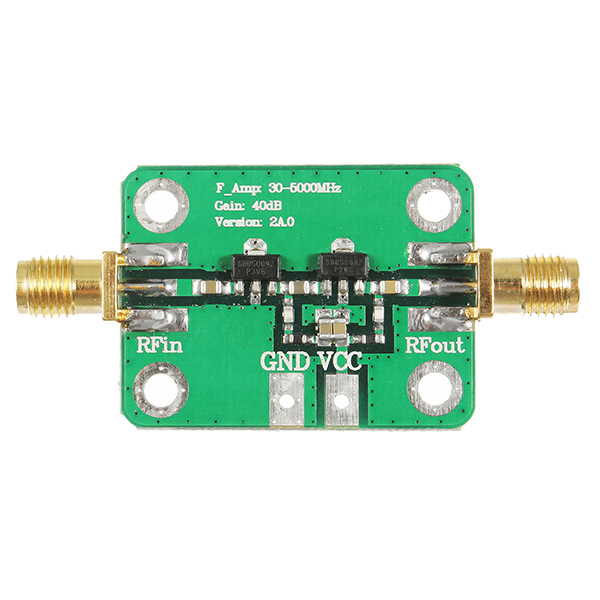

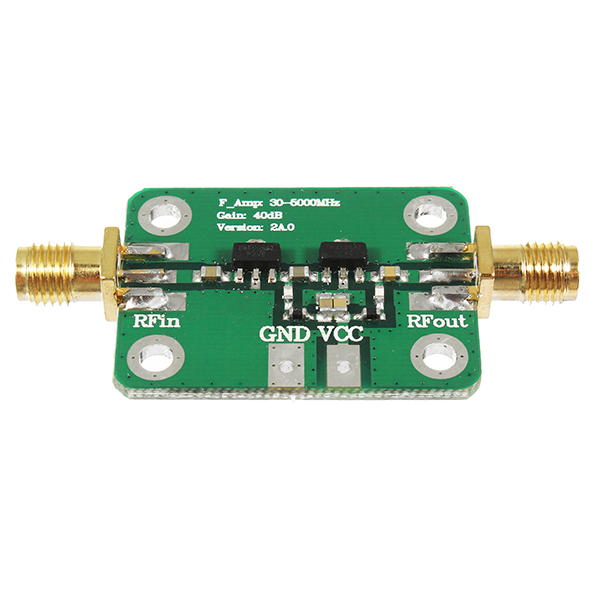

Il modulo amplificatore RF a banda larga Elecbee fornisce un guadagno fisso specificato di 40dB su un ampio intervallo di funzionamento di 30MHz-4GHz. Il suo design compatto 25 × 33mm, il percorso nominale del segnale da 50 ohm e i connettori femminili SMA supportano l\'integrazione in ricevitori RF, apparecchiature di laboratorio, progetti radio definiti dal software e sistemi di condizionamento del segnale di comunicazione.

Specifiche tecniche

• Tipo di prodotto: Modulo amplificatore RF a guadagno fisso a banda larga
• Frequenza di funzionamento: 30MHz–4GHz
• Guadino specificato: 40dB; guadagnare piattezza e tolleranza non fornite
• Punto di compressione 1dB di output specificato: +20dBm; dipendente dalla frequenza
• Tensione di rifornimento: Regolamentato 5V DC
• Corrente di funzionamento tipica: Circa 135mA a 5V
• Impenenza del sistema nominale: 50 ohm

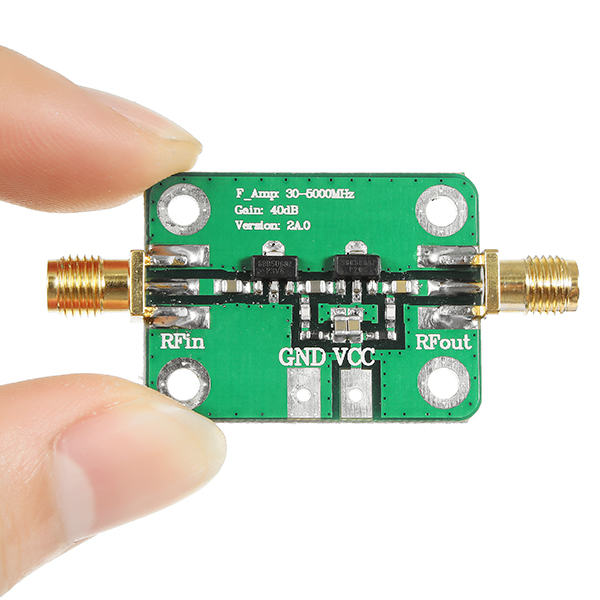

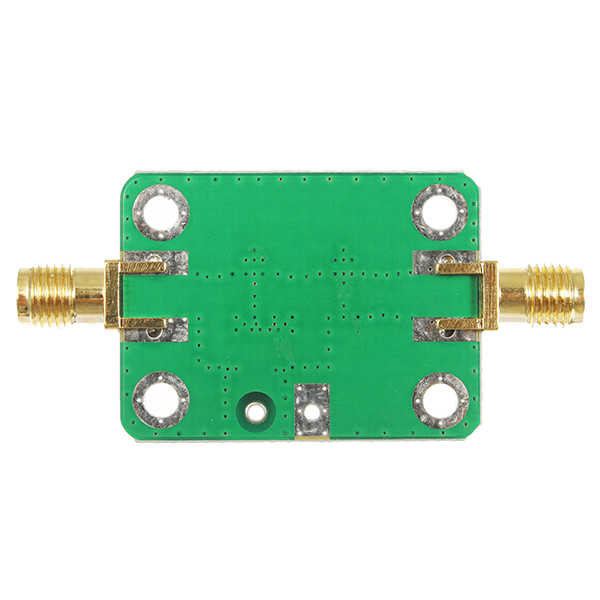

• Dimensioni del consiglio di amministrazione: Circa 25 × 33mm, esclusi i connettori

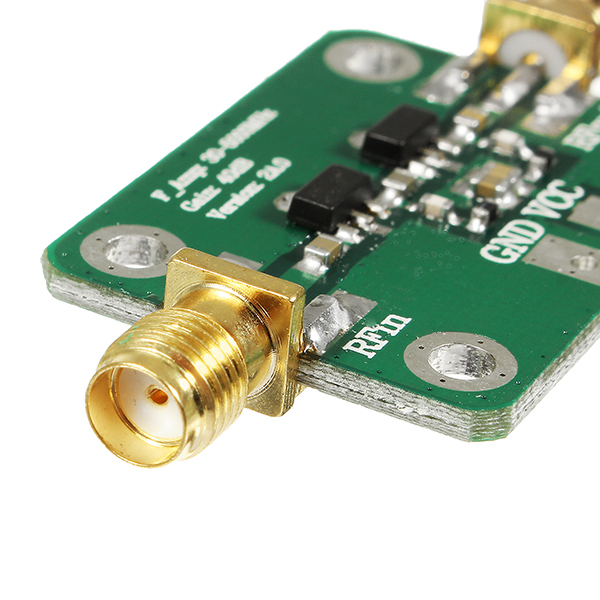

• Connettori RF: SMA-K femmina
• Costruzione del connettore: Fili esterni con contatti di centro femminile

40dB Amplificazione a Gare fisso

Il modulo è progettato per fornire un elevato guadagno fisso per i segnali RF di basso livello. Il suo guadagno 40dB specificato può aiutare a compensare l\'attenuazione introdotta da cavi, filtri, splitter e altri componenti passivi della catena del segnale.

Non viene fornita una curva di guadagno-flatness e tolleranza. L\'amplificazione effettiva dovrebbe quindi essere valutata alla frequenza operativa prevista prima che il modulo sia integrato in un sistema RF calibrato o di precisione.

Potenza di uscita e linearità

L\'amplificatore ha un livello di uscita specificato +20dBm al punto di compressione 1dB. L\'uscita P1dB rappresenta il livello a cui il guadagno di piccolo segnale dell\'amplificatore è compresso da 1dB; non è una potenza di uscita continua garantita.

Poiché il modulo fornisce 40dB di guadagno, la potenza di ingresso eccessiva può causare compressione, distorsione o sovraccarico del ricevitore. La potenza massima sicura di ingresso RF non è specificata, quindi verificare il livello di sorgente e aggiungere attenuazione dove richiesto.

Scenari di applicazione

• Categoria di segnale del ricevitore RF a banda larga
• Sviluppo radio software-defined
• Progetti di laboratorio e di equipaggiamento di prova RF
• Ricevitori di comunicazione e telemetria
• Climatizzazione del segnale RF a guadagno fisso
• Risarcimento per perdite di cavi e filtri

Integrazione di potenza e RF

Utilizzare una fornitura di CC 5V a basso rumore regolamentata in grado di fornire la corrente operativa di circa 135mA del modulo con un margine adeguato. Confermare la polarità di potenza e le assegnazioni terminali prima della connessione.

Collegare il modulo all\'apparecchiatura RF nominale da 50 ohm utilizzando cavi maschili SMA compatibili. L\'aumento elevato amplifica i segnali desiderati, il rumore e le interferenze fuori banda, quindi potrebbe essere necessario un filtro specifico per l\'applicazione per prevenire il sovraccarico, risposte indesiderate o instabilità.

Contenuto del pacchetto

Modulo di amplificatore RF a banda larga 1 × Elecbee 30MHz–4GHz 40dB
