Elecbee 2.4GHz 10.5dB PCB Yagi Antenna direzionale SMA femmina 2.35–2.55GHz 10W per la trasmissione di video WiFi e RC
SKU: 1693115
Preferiti
Caratteristiche principali
Focuss RF Copertura: Il layout degli elementi PCB Yagi fornisce trasmissione e ricezione direzionali per applicazioni wireless punto-punto 2.4GHz.
Supporta i sistemi 2.4GHz: La gamma operativa da 2,35-2.55GHz si adatta alle apparecchiature video compatibili con WiFi, trasmissione di immagini RC e FPV.
Fornisce il guadagno direzionale: Fornisce un guadagno tipico di 10,5dB con polarizzazione lineare e un VSWR specificato al di sotto di 2.
Semplifica l\'allineamento dell\'antenna: Una freccia di direzione stampata aiuta a puntare l\'antenna verso il trasmettitore remoto o il ricevitore per un corretto funzionamento direzionale.
Abilita l\'integrazione compatta di SMA: Il PCB 50×100mm include due fori di montaggio e un connettore femminile SMA-K per interfacce RF maschili SMA compatibili.
Mostra di più
Disponibile
Qtà.
1
P.Unit.
€ 2.93
Totale
€ 2.93
€ 2.93
Specifiche
Attributo
Valore
Cerca
Capacità wireless
Bluetooth + cellulare
Modello
DESCRIZIONE IMAGE0
Descrizione
2.4GHz PCB Yagi Antenna direzionale
L\'antenna direzionale Elecbee 2.4GHz PCB Yagi funziona da 2,35GHz a 2.55GHz e fornisce un guadagno tipico di 10,5dB. Il layout degli elementi direzionali focalizza la trasmissione e la ricezione RF verso un\'area di destinazione selezionata per sistemi WiFi, trasmissione di immagini RC compatibili e FPV.
Specifiche tecniche
- Tipo di antenna: PCB Yagi antenna direzionale
- Frequenza di funzionamento: 2.35–2.55GHz
- Guadagno tipico: 10.5dB
- VSWR: Meno di 2
- Capacità di potenza: 10W
- Modello di radiazione: Direzionale
- Polarizzazione: lineare
- Tipo di connettore: SMA-K femmina
- Dimensioni del PCB: 50×100mm, connettore escluso
- Quantità del pacchetto: 1 antenna
Applicazioni video WiFi e RC
L\'antenna è progettata per apparecchiature WiFi compatibili 2.4GHz, sistemi di trasmissione di immagini RC, collegamenti video FPV e progetti di comunicazione wireless direzionali che operano all\'interno della gamma di frequenza di 2,35-2.55GHz specificata.
Alliniamento del segnale direzionale

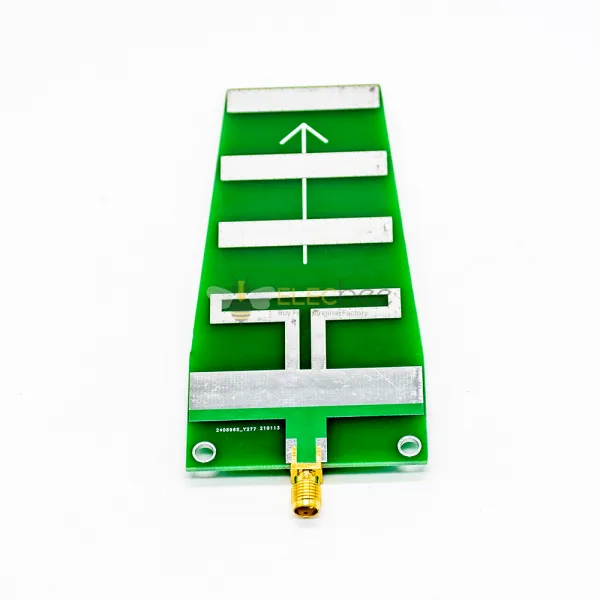

L\'array di elementi PCB produce un modello di radiazione direzionale piuttosto che una copertura omnidirezionale. Una freccia stampata indica la direzione dell\'antenna primaria, aiutando gli installatori a indirizzare l\'antenna verso il trasmettitore remoto o il ricevitore.
Integrazione meccanica
L\'antenna PCB esposta misura 50×100mm escludendo il connettore e comprende due fori di montaggio per l\'installazione in apparecchiature compatibili o involucri di progetto. La clearance adeguata deve essere mantenuta intorno agli elementi irradianti.
Compatibilità di interfaccia SMA
Il connettore femmina SMA-K richiede un connettore maschio SMA compatibile sul cavo RF collegato o sull\'apparecchiatura wireless. Il sistema deve funzionare all\'interno della gamma di frequenza specificata e della capacità di potenza 10W.
Contenuto del pacchetto
Il pacchetto contiene un\'antenna direzionale PCB 2.4GHz. I cavi RF, l\'hardware di montaggio e gli adattatori non sono specificati come inclusi.
