Elecbee 3.2W Max Amplificatore di potenza RF a banda larga 1MHz-700MHz fino a 35dB Gain 35dBm 50 Ohm 15V DC con dissipatore di calore per HF VHF UHF

Amplificatore di potenza massimo della banda larga di Elecbee 3.2W 1MHz-700MHz RF

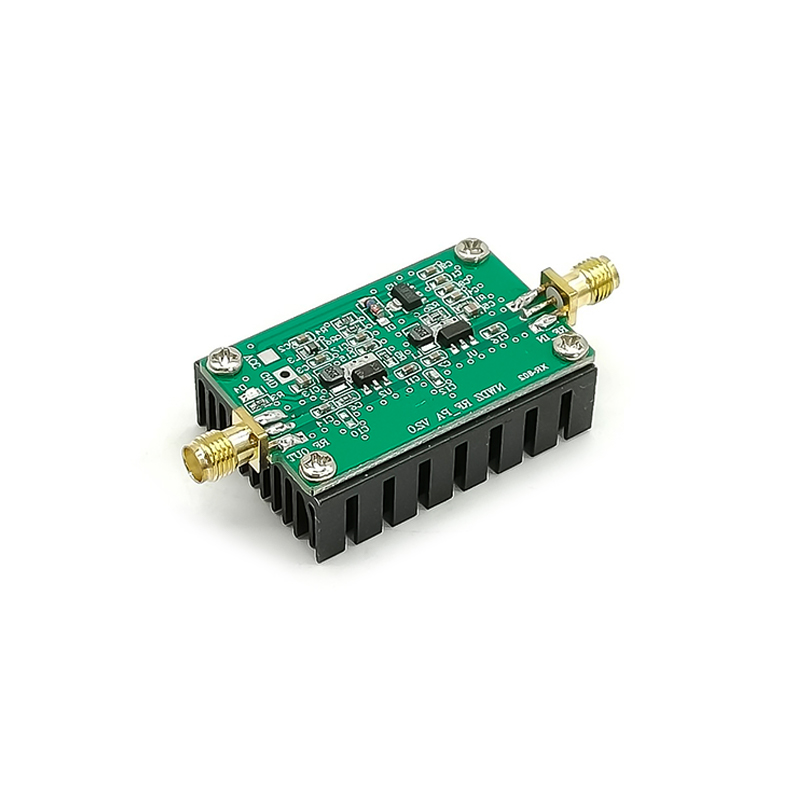

L\'amplificatore di potenza RF a banda larga Elecbee è progettato per aumentare la potenza dei segnali a radiofrequenza compatibili tra 1MHz e 700MHz. Può essere integrato in adatti radio a onde corte, trasmissione FM, radio a due vie, telecomando, data-radio e sistemi di test RF.

Il modulo fornisce un\'uscita massima a bassa frequenza specificata dal fornitore di circa 35dBm o 3.2W in un carico compatibile di 50-ohm. La potenza di guadagno e di uscita diminuisce con l\'aumento della frequenza, quindi la cifra 3.2W non deve essere interpretata come un output costante attraverso l\'intervallo operativo completo.

Specifiche tecniche

Tipo di prodotto: Amplificatore di potenza RF a banda larga
Frequenza di funzionamento: 1MHz-700MHz
Guadagnamento massimo a bassa frequenza: Circa 35dB
Uscita massima a bassa frequenza: Circa 35dBm o 3.2W
Uscita dichiarata a 500MHz: Circa 32dBm o 1.6W
Guadino approssimativo a 500MHz: 30dB nelle condizioni di prova indicate
Impedenza di input: 50 ohm
Impedenza di output: 50 ohm
Tensione di rifornimento: Regolamentato 15V DC
Corrente di rifornimento tipica: Circa 450mA sotto operazione ad alta uscita
Riferimento di input a bassa frequenza: Circa 0dBm o 1mW
Riferimento di input ad alta frequenza: Approssimativamente 2dBm
Impronta di bordo: Circa 37 × 56mm
Altezza generale: Circa 15mm, a seconda della revisione del dissipatore
Raffredamento: Riscaldatore posteriore integrato

Guadano e output di frequenza-dipendente

A frequenze più basse, un ingresso di circa 0dBm o 1mW può produrre un output massimo dichiarato di circa 35dBm, corrispondente a circa 35dB gain.

A 500MHz, l\'ingresso dichiarato è di circa 2dBm e l\'uscita è di circa 32dBm o 1.6W. Questo punto di funzionamento corrisponde a circa 30dB di guadagno.

Le prestazioni effettive dipendono dalla frequenza di funzionamento, dal livello di ingresso, dalla stabilità di alimentazione, dalla corrispondenza RF, dall\'impedenza del carico, dalla temperatura e dalla variazione del modulo individuale. Fare riferimento alla curva S21 in dotazione e ai risultati dei test a frequenza di punto durante la progettazione per una frequenza specifica.

15V Potenza e integrazione 50-Ohm

Utilizzare una fonte di alimentazione 15V DC regolamentata in grado di fornire la corrente operativa dell\'amplificatore. Verificare la polarità di alimentazione prima della connessione e completare tutti i cavi di Rf e di alimentazione prima di accendere l\'alimentazione.

Entrambe le porte RF sono progettate per sistemi compatibili da 50 ohm. Utilizzare cavi RF adatti e collegare l\'uscita a un\'antenna, attenuatore, carico fittizio o strumento di prova correttamente abbinato con un\'adeguata capacità di accensione.

Applicazioni e compatibilità

L\'amplificatore può essere utilizzato in apparecchiature radio a onde corte compatibili, trasmettitori FM, progetti radio portatili, sistemi di controllo remoto, radio dati, generatori di segnali RF e configurazioni di test di ingegneria.

Prima dell\'integrazione, confermare che la frequenza richiesta, la potenza di ingresso, il guadagno, il livello di uscita, l\'impedenza e il metodo di modulazione sono compatibili con il modulo. La trasmissione radio deve essere conforme alle normative applicabili in materia di licenze, di assegnazione delle frequenze e di potenza di uscita.
