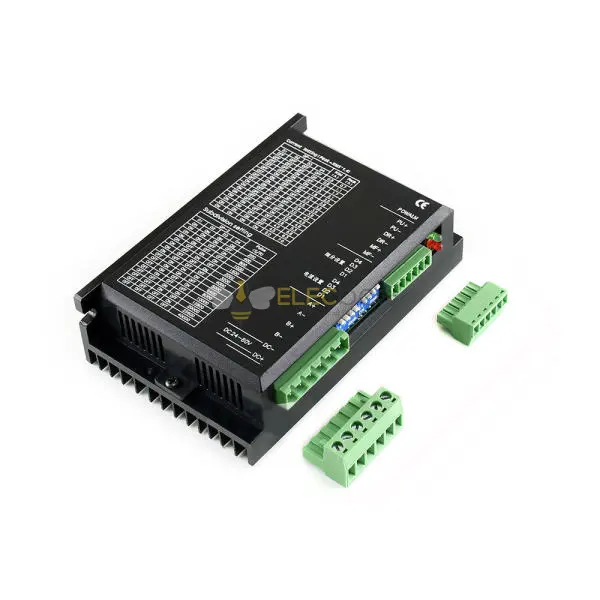

Elecbee SMD356C Driver motore passo-passo trifase 57 Supporti scheda driver motore per STM32

Supporta un ampio intervallo di tensione in ingresso (DC 24 V ~ 60 V)

Supporta 16 passaggi e impostazioni di suddivisione, la risoluzione può raggiungere 12000 impulsi/giro

Supporta 16 impostazioni di corrente del cambio, regolabili da 1,2 A/fase a 6,0 A/fase

Supporta tre metodi di controllo: catodo comune, anodo comune e differenziale

Supporta sottotensione, sovratensione, surriscaldamento, allarme di sovracorrente

Supporta la funzione di memoria di fase di spegnimento

Sia il segnale I/O che il segnale di ingresso sono optoisolati

Quando l'impulso di passo si arresta per più di 100 ms, la corrente della bobina viene automaticamente ridotta alla metà della corrente impostata

Fornire un manuale completo di informazioni di supporto (fornire un esempio di Raspberry Pi, STM32, Arduino)

Tensione di lavoro: DC 24V ~ 60V

Tensione del segnale: 4,2 V ~ 24 V

Corrente di pilotaggio: 1,2 A ~ 6 A

Frequenza del segnale: ≤150KHz

Modalità di controllo: catodo comune, anodo comune, differenziale

PU+/PU-: per il controllo del segnale a impulsi, un motore a impulsi esegue un passo e l'ampiezza dell'impulso deve essere >2,5us;

DR+/DR-: controllo del segnale di direzione;

MF+/MF-: E' il comando del segnale di abilitazione del motore;

Esistono tre metodi di cablaggio: catodo comune, anodo comune e differenziale:

Catodo comune: PU-, DR-, MF- sono collegati a terra, PU+, DR+, MF+ sono collegati ai pin di controllo, l'alto livello è efficace

Anodo comune: PU+, DR+, MF+ sono collegati a 5~24V, PU-, DR-, MF- sono collegati ai pin di controllo, il livello basso è attivo

Differenza: può essere combinato in due modi: catodo comune e anodo comune;

Nota: si consiglia di utilizzare una connessione a catodo comune
