Elecbee Carte de mise à niveau Mini-PCIe 833 du module de concentrateur de passerelle basé sur l'interface SPI 2247 SX1301
SKU: EB0042486
Favoris
Caractéristiques clés
Facteur de forme Mini PCIe, dissipateur thermique monté.
Le processeur de bande de base SX1301 émule 49 x démodulateurs LoRa®, 10 chemins de démodulation parallèles. Il prend en charge 8 canaux de liaison montante et 1 canal de liaison descendante.
2 x frontaux SX125x Tx/Rx haute/basse fréquence.
FT2232H intégré pour la conversion SPI vers USB 2.0 (en option).
Fonctionne à 3,3 V, ce qui le rend compatible avec les emplacements de carte 3G/LTE standard de type Mini PCI-e.
Puissance Tx jusqu'à 25 dBm, sensibilité Rx jusqu'à -139 dBm @ SF12, BW 125 kHz.
Prend en charge le protocole LoRaWAN™ 1.0.2.
Prend en charge la bande de fréquence mondiale sans licence (EU433, CN470, IN865, EU868, US915, AU915, KR920, AS920 et AS923).
Prend en charge en optionInterface SPI (cet élément)ou interface USB (ID produitxa0:1646895)
Prend en charge en optionInterface SPI (cet élément)ou interface USB (ID produitxa0:1646895)
| Module LoRa | RAK2245 (processeur de bande de base SX1301, prend en charge 8 canaux en amont, 1 canal en aval, 2 frontaux de réception et de transmission haute fréquence/basse fréquence SX125x) |

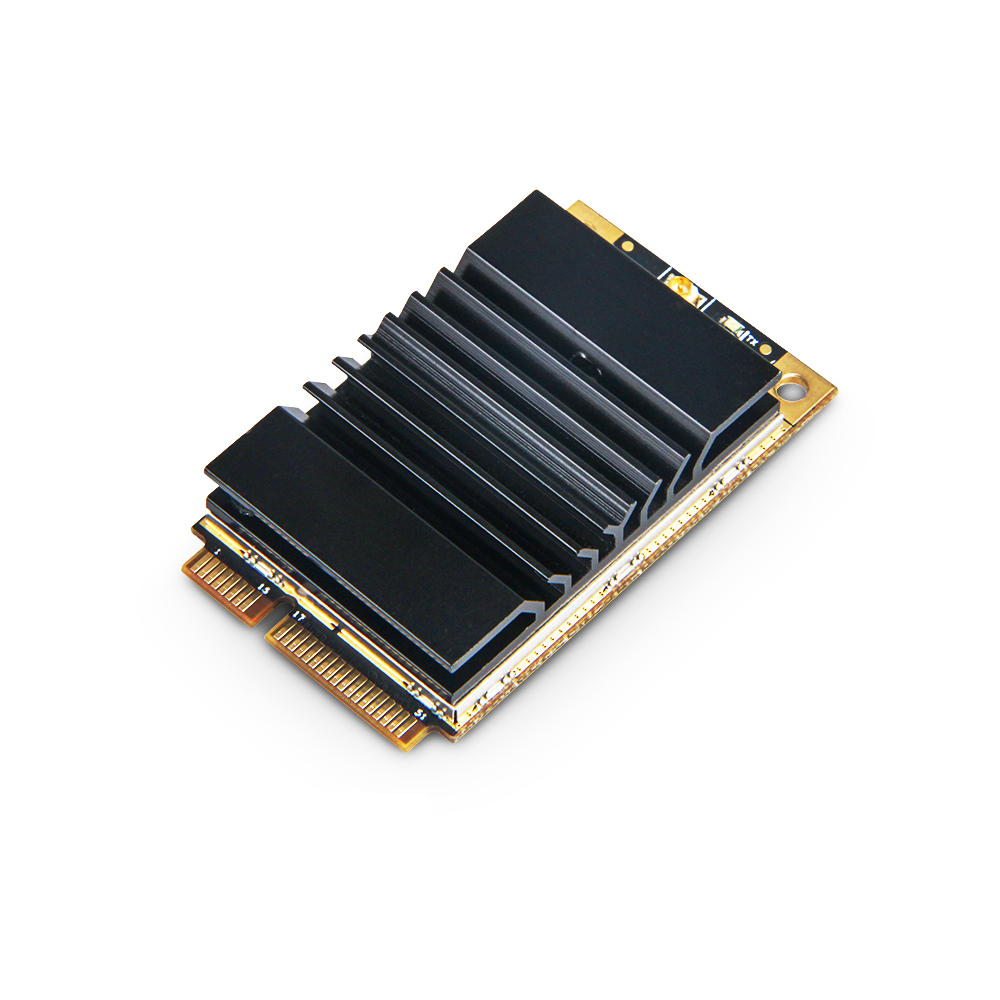

| Dissipateur de chaleur | Dissipateur thermique de type aluminium avec dissipateur thermique en graphite à l'intérieur |
| Bande de fréquence | EU433, CN470, EU868, US915, AS923, AU915, KR920, IN865 (facultatif) |
| Version LoRaWAN | Version LoRaWAN : V1.0.2 Version du pilote Semtech SX1301 : V5.0.1 Version de l'expéditeur de paquetsxa0: V4.0.1 |
| Distance | Ville : 2 ~ 4km / Banlieue : 5 ~ 10km / Grande zone : 15km |
| Nombre de nœuds | 500 nœuds par kilomètre carré |
| Puissance de transmission | 25dBm (Max), la valeur typique est de 23 dBm |
| Recevoir la sensibilité | -139dBm (min) @ SF12,12125KHz |
| Alimenté par | CC 3.3V |

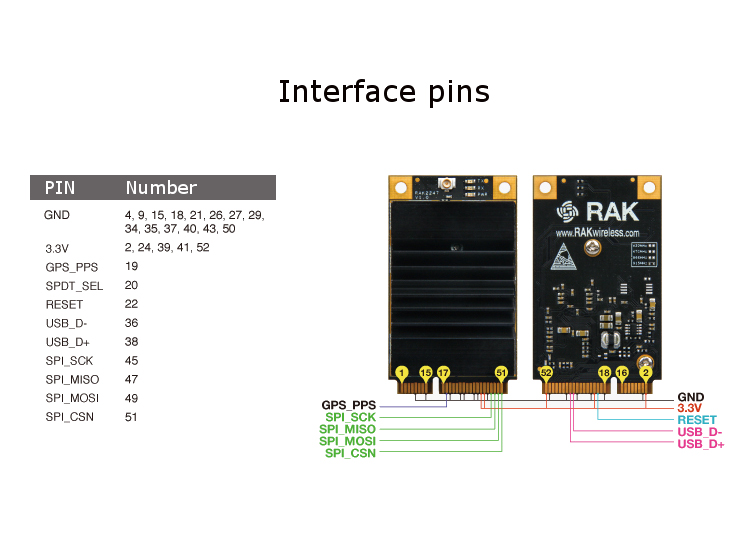

| Interface matérielle | Mini-PCIe |
| Interface logicielle | SPI/USB |
| DIRIGÉ | 3 * voyant vert (voyant d'alimentation, indicateur d'état TX, indicateur d'état RX} |
| USB | USB2.0 Pont USB vers SPI : FT2232H |
| Interface d'antenne | 1x connecteur U.FL pour LoRa |
| Consommation d'énergie | TX (Max)xa0: 440xa0mA / RX (Max)xa0: 470xa0mA / Inactifxa0: 68xa0uA |

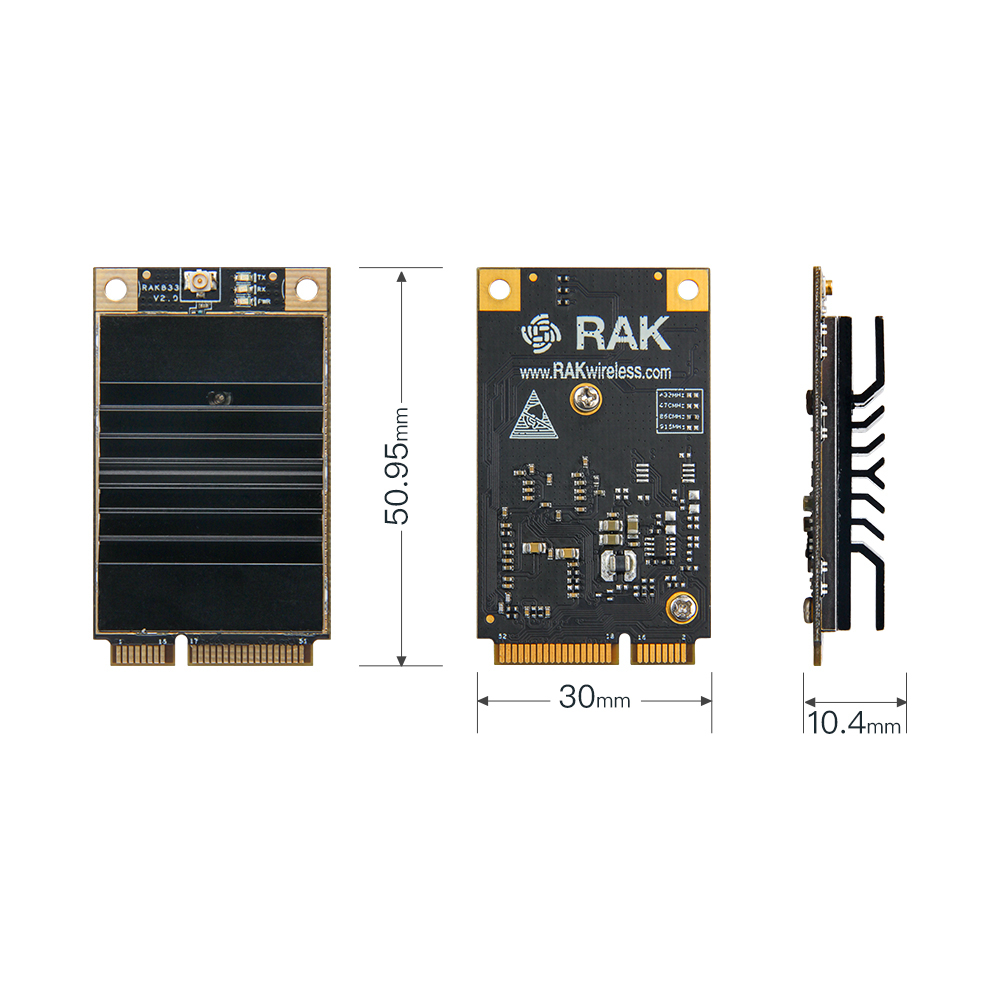

| Paramètre physique | Dimensions (longueur x largeur x hauteur) : 50,95 x 30 x x (y compris radiateur) Poids : 17g |
| Écart de température | Température normale de fonctionnement : -20 °C ~ + 65 °C / Température extensible : -40 °C ~ + 85 °C / Température de stockage 40 °C ~ + 85 °C |
Afficher plus
Description
Plus de détails : Cliquez ici pour ouvrir
Micrologiciel : Cliquez ici pour ouvrir
Contexte du produit :
Micrologiciel : Cliquez ici pour ouvrir
Contexte du produit :
Le module concentrateur de passerelle RAK2247 LoRaWAN™ est un module concentrateur LoRa® avec un facteur de forme mini-PCIe basé sur le SX1301. Cela permet une intégration facile dans les routeurs et autres équipements réseau, en ajoutant des fonctionnalités de passerelle LoRaWAN™. Le module peut être utilisé dans n'importe quelle plate-forme embarquée offrant un slot mini-PCIe avec une connexion SPI ou USB.
Malgré sa petite taille, il s'agit d'un module concentrateur à 8 canaux. En l'intégrant à un cœur de calcul, une solution de passerelle LoRaWAN™ à part entière peut facilement être créée.

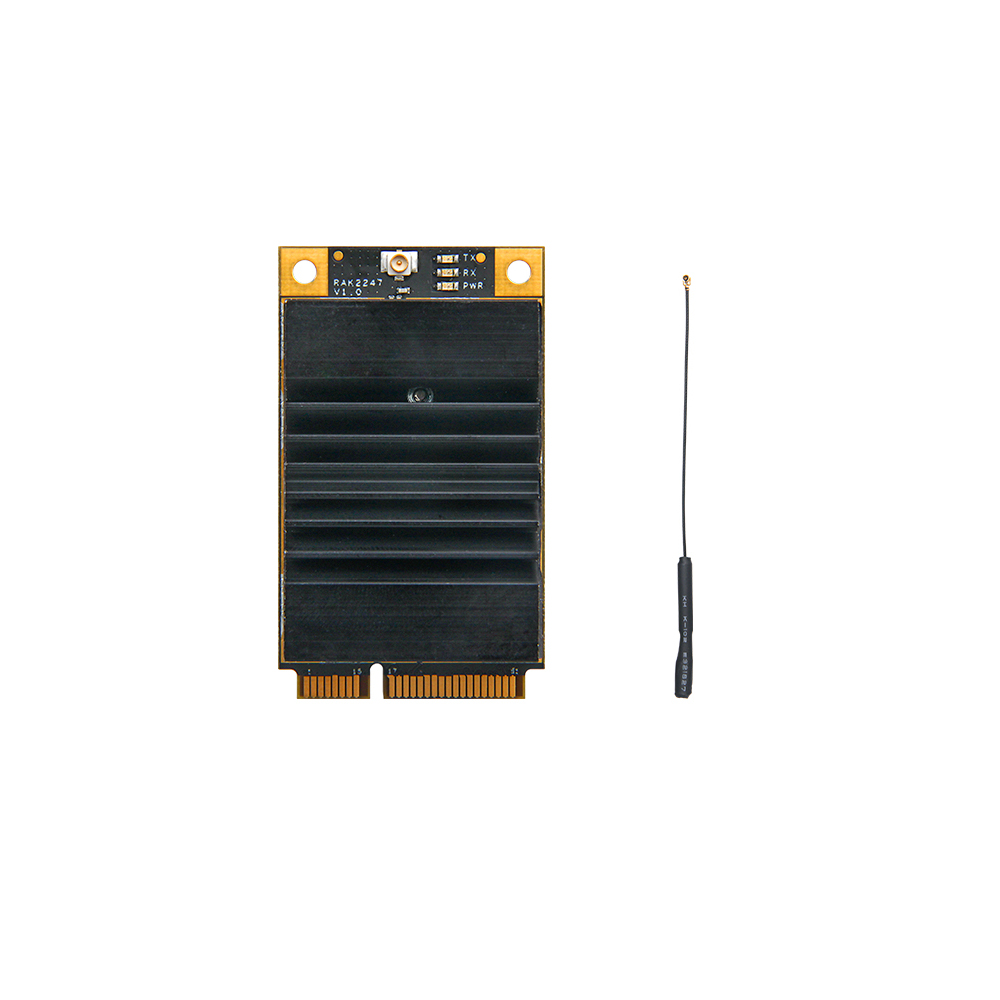

1 module concentrateur de passerelle RAK2247
1 antenne
