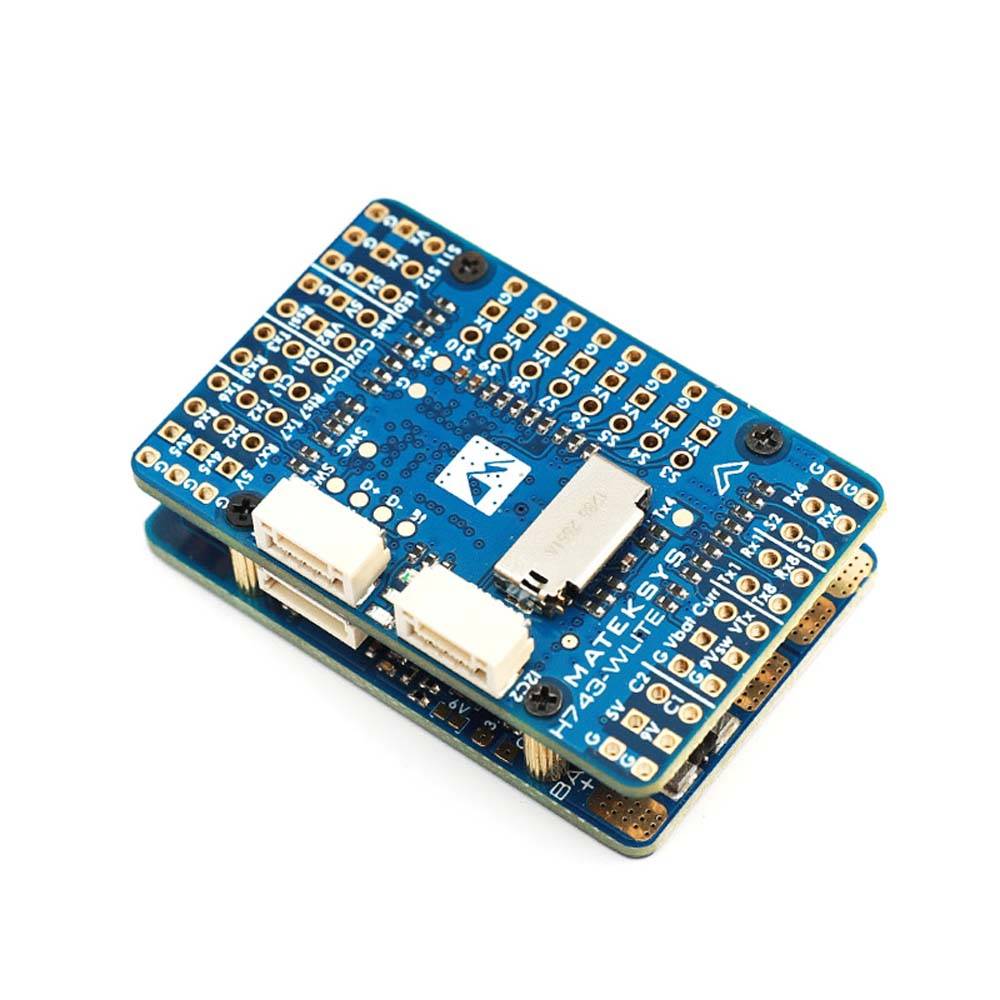

Elecbee Contrôleur de vol MATEKSYS H743-WLITE
SKU: EB-315-0051-L
Favoris
Caractéristiques clés
Afficher plus
Description
Description
Le contrôleur de vol MATEKSYS H743-WLITE est équipé de STM32H743VIH6, ICM42688-P, DPS310, OSD, 7 UART, 1 CAN, 2x I2C, 12x sorties PWM et 3x BEC et d'autres fonctionnalités intéressantes qui font de ce FC un gagnant dans le jeu d'aile !
Caractéristiques
Équipé d'une sortie BEC 5V, conçue pour le contrôleur de vol, récepteur, OSD, caméra, buzzer, 2812 LED_Strip, buzzer, module GPS, AirSpeed
Équipé d'une sortie BEC 9V/12V, conçue pour l'émetteur vidéo, l'appareil photo, le cardan, etc.
Équipé du micrologiciel MATEKH743
Caractéristiques
Microcontrôleur : STM32H743VIH6, 480 MHz, 512 Ko de RAM, 2 Mo de mémoire flash
IMU : ICM42688-P
Baro : DPS310 (I2C2)
OSD : AT7456E
Blackbox : fente pour carte MicroSD (SDIO)
7x Uarts (1,2,3,4,6,7,8) avec inversion intégrée.
13x sorties PWM (12+LED)
6x ADC (VBAT, courant, RSSI, airspeed analogique, VB2, CU2)
3x LED pour FC STATUS (Bleu, Rouge) et indicateur 3.3V (Rouge)
2x I2C
1x PEUT
Extension USB/Bip avec Type-C (USB2.0)
Commutateur d'entrées double caméra
9V(12V) pour interrupteur d'alimentation VTX
Détection de courant haute précision, gamme 220 A
Diviseur de tension ADC VB2 : 1K:20K
Diviseur de tension ADC AirSpeed : 20 K : 20 K
Micrologiciel FC
INAV : MATEKH743
ArduPilot : MATEKH743
APB
Plage de tension d'entrée : 6,8 ~ 30 V (LiPo 2 ~ 6S)
1x pads d'alimentation ESC
Diviseur de tension de batterie 1K:20K (échelle 2100 en INAV, BATT_VOLT_MULT 21.0 en ArduPilot)
Capteur de courant : 220 A, 3,3 V ADC (échelle 150 en INAV, 66,7 A/V en ArduPilot)
Résistance de détection : 90 A en continu, 220 A en crête
Sortie BEC 5V
Conçu pour le contrôleur de vol, le récepteur, l'OSD, l'appareil photo, le buzzer, 2812 LED_Strip, le buzzer, le module GPS, AirSpeed
Courant continu : 2 ampères, max. 3 A
Sortie BEC 9V /12V
Conçu pour l'émetteur vidéo, l'appareil photo, le cardan, etc.
Courant continu : 2 ampères, max. 3 A
Option 12V avec cavalier
pour une sortie 9V/12V stable, la tension d'entrée doit> tension de sortie + 1V
Sortie BEC Vx
Conçu pour les servos
Tension réglable, 5V par défaut, 6V ou 7,2V via cavalier
Courant continu : 8 ampères, max. 10 A
pour une sortie Vx stable, la tension d'entrée doit > Tension Vx +1V
Sortie BEC 3.3V
Conçu pour le module Baro / Compass et les périphériques externes 3,3 V
Régulateur linéaire
Courant continu : 200 mA

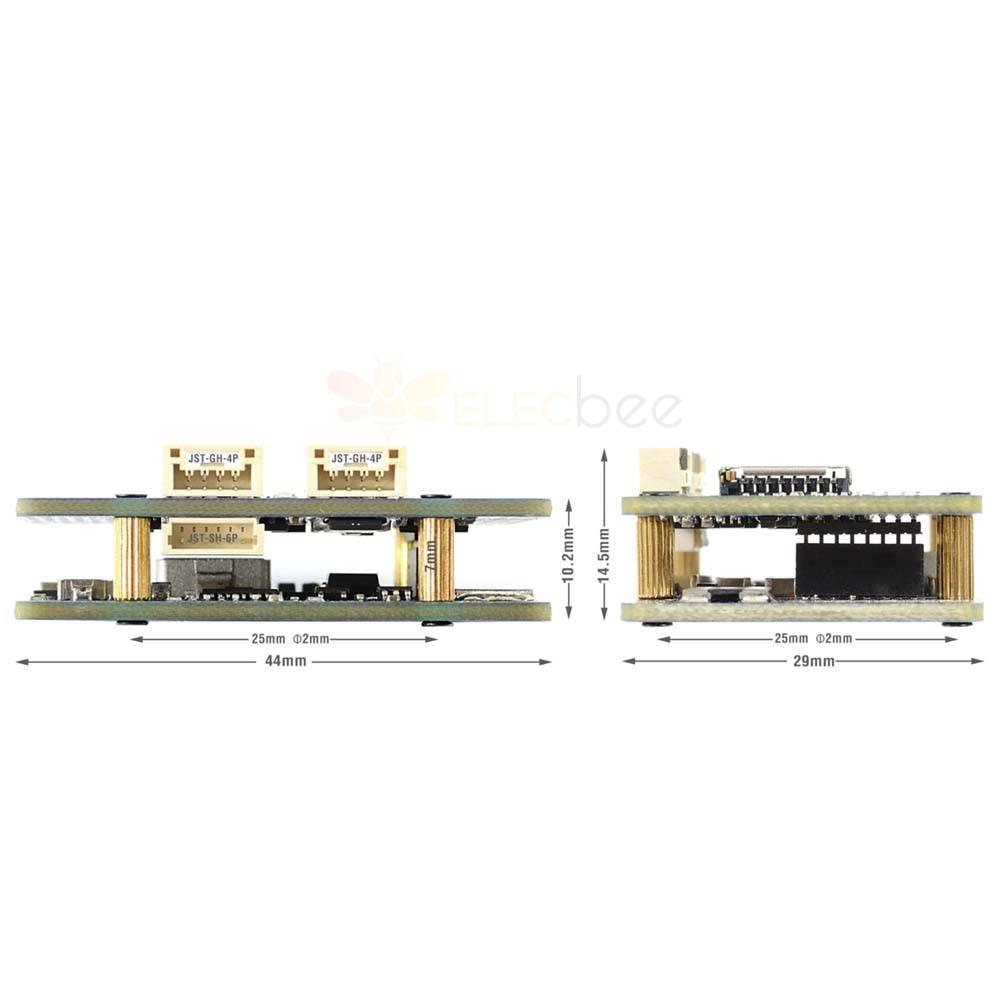

Physique
Montage : 25 x 25 mm, 2 mm
Dimensions : 44 x 29 x 14,5 mm
Poids : 22 g avec adaptateur USB/buzzer
inclusion dans le forfait
1x H743-WLITE
1x prolongateur USB (Type-C)/bip (avertisseur passif)
1 câble JST-SH-6P vers JST-SH-6P de 20 cm pour prolongateur USB.
Câble 2x 20cm JST-GH-4P vers JST-GH-4P pour port CAN & I2C

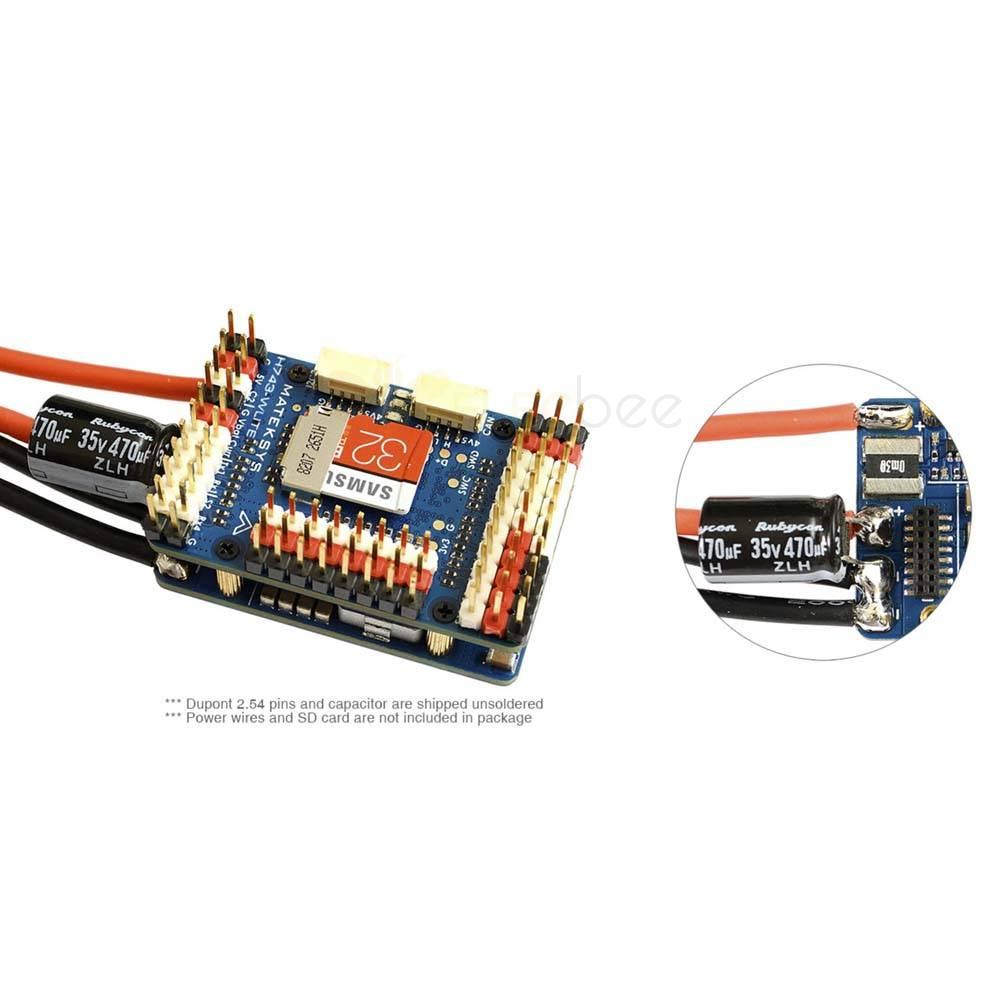

1x condensateur Rubycon ZLH 35V 470uF
Broches Dupont 2.54 (la carte est expédiée non soudée)
