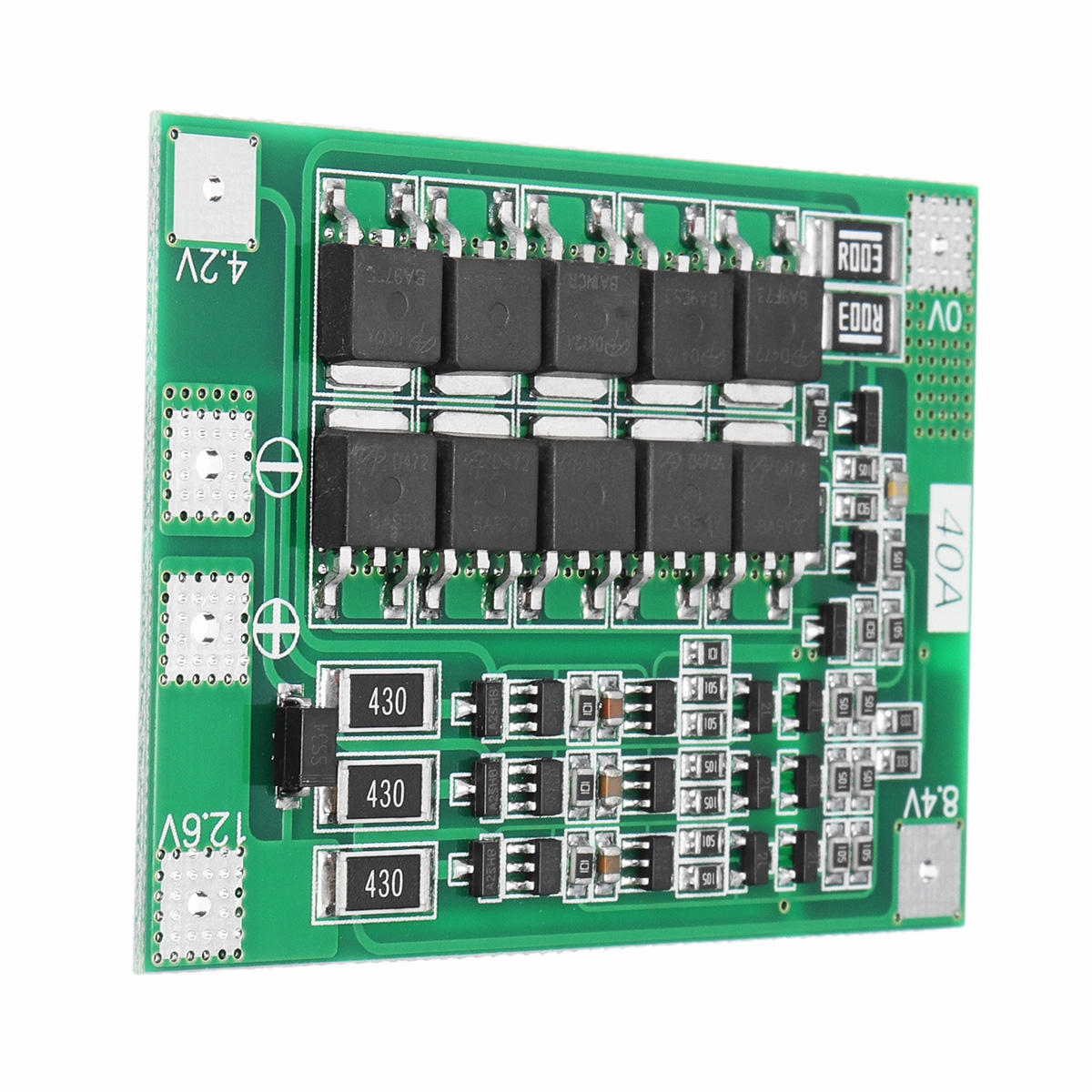

Elecbee Carte de Protection de chargeur de batterie au Lithium 3S 40A Li-ion PCB BMS pour moteur de forage 11.1V 12.6V Module de cellule Lipo avec Balance

Name: Elecbee Carte de Protection de chargeur de batterie au Lithium 3S 40A Li-ion PCB BMS pour moteur de forage 11.1V 12.6V Module de cellule Lipo avec Balance
Brand: Elecbee
SKU: EB0046425-1724
Price: 9682 KRW
Availability: InStock

SKU: EB0046425-1724

Favoris

Caractéristiques clés

Afficher plus

Description

Courant : 40 A

Détails précis>>

Détails précis :

Description:

Convient pour un courant de démarrage inférieur à 80 A, puissance 135 W sous la perceuse. (avec balance) carte de protection de batterie au lithium 3S 12.6V 40A (livré avec fonction de récupération-récupération automatique)

Portée : tension nominale de 3,6 V, batterie au lithium 3,7 V (y compris 18650,26650, batterie au lithium polymère)

Taille du produit : 41 * 60 * 3,4 mm

Poids du produit : 9,8 g

Tension de charge : 12,6 V - 13,6 V

Courant de décharge continu (limite supérieure): 40A (si l'environnement de refroidissement n'est pas bon, veuillez réduire l'utilisation du courant de charge)

Courant de charge continu (limite supérieure) : 20 A

Remarque 1 : le démarrage réussi de la perceuse nécessite trois batteries d'alimentation 15C-20C ou six batteries d'alimentation 10C-15C (un 18650 ordinaire ne peut pas démarrer la perceuse !!).

Remarque 2 : strictement selon la carte de câblage 0 V, 4,2 V, 8,4 V, 12,6 V, ne court-circuitez pas délibérément.

Remarque 3 : lors du soudage de la batterie pour la première fois ou pendant la charge, tant que la batterie unique dépasse 4,2 V, la résistance « 430 » chauffera et se déchargera (décharge à environ 4,19 V pour arrêter de chauffer). Si la résistance "430" est très chaude, vérifiez si la mauvaise ligne est connectée.

Pour certains de la mauvaise base des clients électroniques à expliquer :

La charge équilibrée n'est que des fonctions auxiliaires, essayez de ne pas mettre une bonne batterieet mauvaise batterie mélangées ensemble! 3 ensembles de capacité de batterie/résistance au plus près du mieux ! (2 bonne batterie + 1 mauvais effet d'utilisation de la batterie = 3 mauvais effet d'utilisation de la batterie).

Projet	Min.	Tapez.	Max.	Unités	Remarques
Courant consommé	12	18	24	uA
Tension de protection contre les surcharges	4.2	4.25	4.3	V
Tension de démarrage équilibrée	4.17	4.2	4.23	V	Version équilibrée
Courant d'équilibre	95	100	105	mA	Version équilibrée
Puissance de chauffage équilibrée	1.17	1.29	1.43	O	Version équilibrée
Tension de récupération de surcharge	4.1	4.15	4.2	V
Tension de protection contre les décharges excessives	2.4	2.5	2.6	V
Protection contre les surtensions après protection contre les décharges excessives	2.8	3	3.2	V	décharge 1C
Protection contre les surtensions après protection contre les décharges excessives	3.2	3.5	3.8	V	Décharge 2C
Tension de récupération de décharge excessive	2.9	3.2	3.3	V
Résistance interne de conduction	2.5	3	3.5	mQ
Courant de protection contre les surintensités	70	80	90	UN
Délai de surintensité	100	150	200	SP
Courant de fonctionnement continu	0	40	40	UN	Charge résistive
Puissance de sortie continue	0	504	504	O	Charge résistive
Température ambiante	-40	25	85	°C

1 x carte de protection de batterie

Dépannage:
Phénomène de panne	Vérification et cause de la panne	Approche
Impossible de facturer	Mesurez la tension des trois groupes de batteries. Lorsque l'une des tensions de la batterie dépasse 4,25 V, la carte de protection active la protection contre les surcharges.	Associez bien la batterie, ne mélangez pas la bonne batterie et la batterie défectueuse (fonctionnement normal)
Impossible de décharger	Mesurez la tension des trois blocs de batteries. Quandl'une des tensions de la batterie est inférieure à 2,7 V, le panneau de protection activera le sur- protection contre les décharges.	Associez bien la batterie, ne mélangez pas la bonne batterie et la batterie défectueuse (fonctionnement normal)
Échec de charge/décharge	OV, 4,2 V, S.4V, 12,6 V mal câblé	Recâblage ou remplacement d'une nouvelle carte (défaillance humaine)
Échec de surcharge/décharge excessive	OV, 4,2 V, 8,4 V, 12,6 V mal câblé	Recâblage ou remplacement d'une nouvelle carte (défaillance humaine)
Protection contre les décharges	Vérifiez que la batterie a suffisamment décharge et vérifier que la charge le courant de démarrage dépasse la surintensité courant de protection de la carte de protection.	Remplacez la batterie par une décharge plus élevée capacité, ou une plaque de protection avec un courant plus important (super plage de travail)
Soudage de composants	Il n'y a pas de connexion entre l'un des composants et le pad PCB.	Soudage de réparation
Soudage de composants	Il y a un court-circuit entre deux ou plus broches du composant.	Retirez le composant et re-soudez
Panne électrostatique A	À l'état non alimenté, mesurez les G, D et S pôles du MOSFET. Si l'avant et l'arrière les résistances de deux broches sont 0Q, cela indique qu'il est tombé en panne.	Retirez le tube MOS de remplacement
Panne électrostatique B	Retirez le tube MOS et mesurez la résistance des pôles G et D, G et S de la Tube MOS. S'il existe une résistance indiquant qu'il est tombé en panne, la résistance devrait être infini.	Retirez le tube MOS de remplacement

Description:

Portée : tension nominale de 3,6 V, batterie au lithium 3,7 V (y compris 18650,26650, batterie au lithium polymère)

Taille du produit : 41 * 60 * 3,4 mm

Poids du produit : 9,8 g

Tension de charge : 12,6 V - 13,6 V

Courant de décharge continu (limite supérieure): 40A (si l'environnement de refroidissement n'est pas bon, veuillez réduire l'utilisation du courant de charge)

Courant de charge continu (limite supérieure) : 20 A

Remarque 1 : le démarrage réussi de la perceuse nécessite trois batteries d'alimentation 15C-20C ou six batteries d'alimentation 10C-15C (un 18650 ordinaire ne peut pas démarrer la perceuse !!).

Remarque 2 : strictement selon la carte de câblage 0 V, 4,2 V, 8,4 V, 12,6 V, ne court-circuitez pas délibérément.
