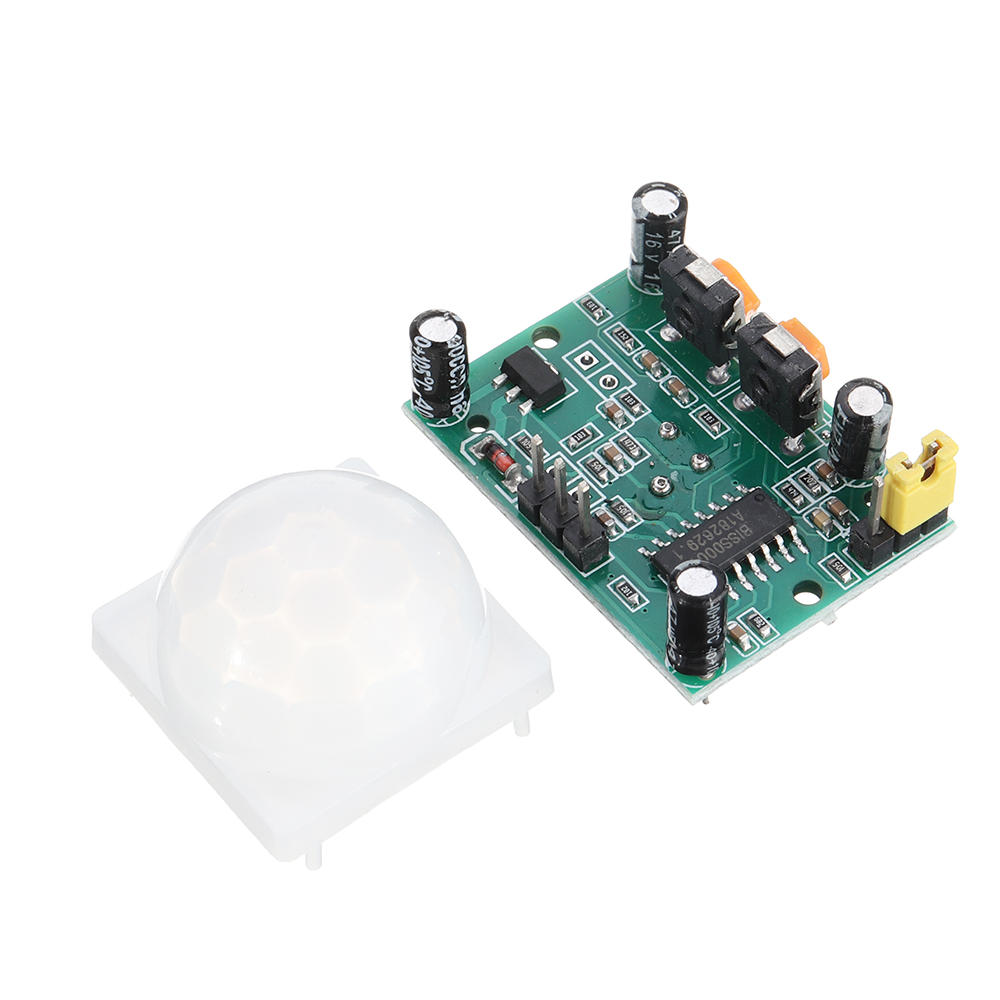

Elecbee 3 pièces HC-SR501 Infrarouge Réglable IR Pyroélectrique PIR Module Capteur De Mouvement Corps Humain Induction Détecteur
SKU: EB0043932
Favoris
Caractéristiques clés
1. Induction automatiquexa0: lorsque quelqu'un entre dans ses limites d'induction, entrez le niveau élevé, les personnes quittant la plage du capteur sont automatiquement retardées. Sortie faible.
2. contrôle photosensible (en option) : le module réservé à la localisation, peut être paramétré en contrôle photosensible, forte luminosité le jour ou non induction. Le contrôle photosensible est facultatif, l'usine n'a pas installé la résistance photosensible. Si nécessaire, veuillez acheter une résistance photosensible séparée à installer.
3. Deux modes de déclenchement : L n'est pas répétable, H est répétable. Peut être sélectionné par cavalier, la valeur par défaut est H.
A. Mode de déclenchement non répétablexa0: la sortie d'induction est élevée, le temps de retard est terminé, la sortie passe automatiquement de haut en bas.
B. Mode de déclenchement répétéxa0: c'est-à-dire après avoir détecté la sortie élevée, dans la période de temps de retard, si le corps humain dans sa détectionlimitesd'activités, sa sortie restera élevée jusqu'au délai après que la personne quittera le haut Le niveau passe au niveau bas (le module de détection retarde automatiquement un délai après chaque activité du corps humain et prend le temps de la dernière activité comme le point de départ du temps de retard).
4. Temps de blocage par induction (réglage par défautxa0: 3-4 secondes)xa0: après chaque sortie de détection (le niveau haut devient bas), le module de détection peut être suivi d'un temps de blocage pendant lequel il est détecté L'appareil ne reçoit aucun signal de détection . Cette fonction peut être utilisée pour obtenir l'intervalle entre le temps de sortie de détection et le temps de blocage. Il peut être appliqué aux produits de détection d'intervalle. En même temps, cette fonction peut supprimer efficacement toutes sortes d'interférences dans le processus de commutation de charge.
5. Large tension de fonctionnement : la tension de fonctionnement par défaut DC5V à 20V.
6. Micro-alimentationxa0: Courant de repos de 65xa0microampères, en particulier pour les produits électriques alimentés par batterie sèche.
7. Signal de sortie de haut niveau : peut être facilement utilisé avec différents types de circuits pour réaliser l'amarrage.
Mode d'emploi:
1. Alimentation du module d'induction environ une minute après l'heure d'initialisation, à ce moment, le module produira 0 à 3 fois par minute, une minute dans l'état de veille.
2. La lumière et d'autres interférences doivent être évitées Fermez directement la surface du module d'objectif, afin de ne pas introduire d'interférence avec le signal pour produire un dysfonctionnement; utilisation de l'environnement autant que possible pour éviter
Libre circulation du vent, le vent causera des interférences au capteur.

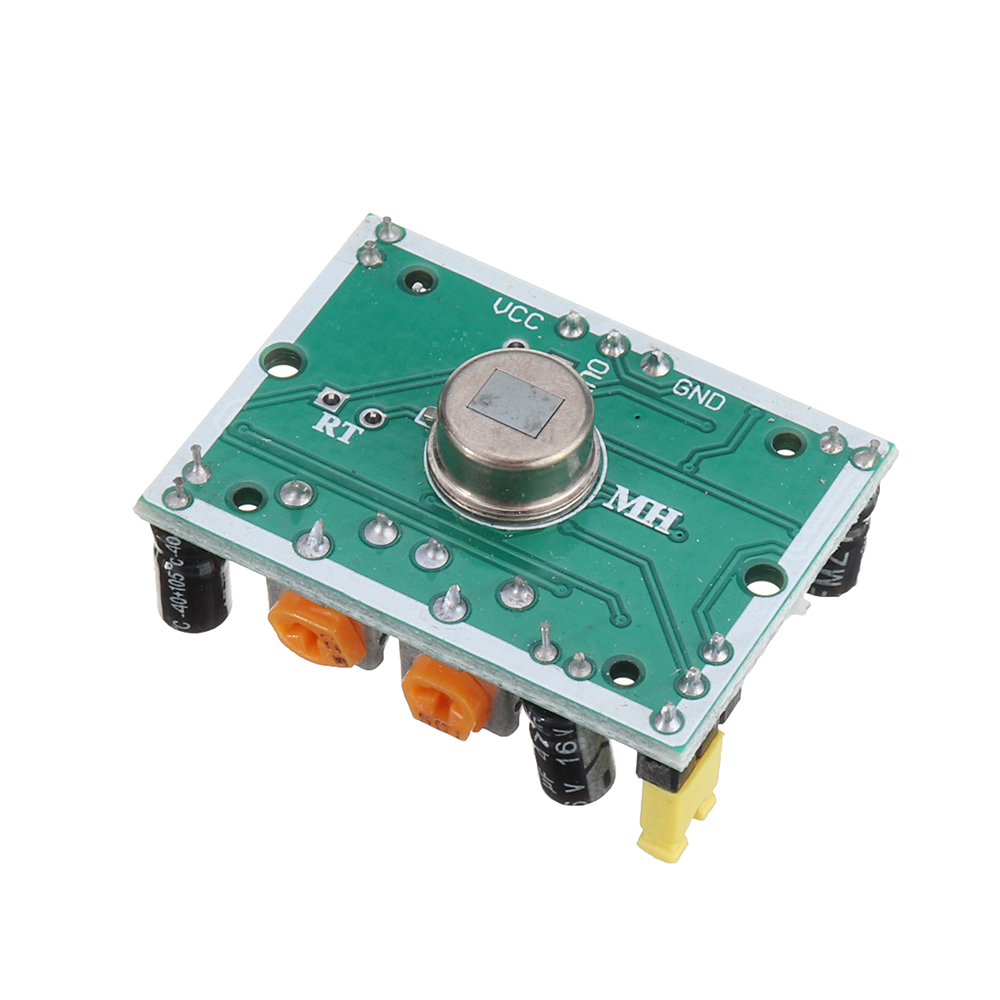

3. Module de capteur avec sonde à double élément, la fenêtre de la sonde est rectangulaire, à double élément (A yuan B yuan) dans le sens le plus long aux deux extrémités, lorsque le corps de gauche à droite
Ou de droite à gauche à travers le spectre infrarouge jusqu'au double temps, différence de distance, plus la différence est grande, plus l'induction est sensible, lorsque le corps de l'avant à la sonde
Tête ou de haut en bas ou de bas en haut, le double élément ne peut pas détecter les changements de distance spectrale infrarouge, aucune différence, de sorte que le capteur est insensible ou ne fonctionne pasxa0; le capteur doit donc être installé de manière à ce que la direction de la sonde double Et la direction de l'activité humaine autant que possible parallèle pour s'assurer que le corps a traversé
Sonde à induction à double élément. Pour augmenter l'angle de détectionlimites, ce module utilise une lentille circulaire, rend également la sonde quatre côtés sensibles, mais les côtés gauche et droit sont toujours
Cependant, par rapport à la direction supérieure et inférieure des deux inductionlimites, sensibilité, l'installation doit encore essayer selon les exigences ci-dessus.
L'utilisation doit prêter attention aux points suivants:
1. La tension continue doit répondre à nos exigences, trop élevée et trop basse affectera les performances du module, mais nécessite également que l'alimentation soit un bon filtre régulateur, tel que l'alimentation USB de l'ordinateur, l'alimentation du chargeur de téléphone portable, l'ancien Batterie empilée 9 V Ne pouvant pas répondre aux exigences de travail du module, il est recommandé aux clients d'utiliser le transformateur de puissance et le régulateur via le régulateur de tension à trois bornes, puis via l'alimentation du filtre à condensateur 220 UF et 0,1 UF.
2. Bien que le corps humain ne soit pas devant le module, mais que le corps humain du module soit trop proche du module, cela peut également être causé par la sortie du capteur, ainsi que par le débogage du corps humain, ne touchez pas la partie du circuit. affectent également le travail du module, une approche plus scientifique consiste à sortir une LED ou un multimètre, le module recouvert d'un journal, lorsque quelqu'un quitte la pièce, attendez 2 minutes et voyez si le module a toujours une sortie.
3. Le module ne prend pas la charge pour fonctionner correctement, connecté à la charge après le travail du chaos, une des raisons est que la capacité de puissance est très faible consommation d'énergie de charge, charge causée par les fluctuations de tension causées par le dysfonctionnement du module, l'autre la raison est la charge La puissance aura des interférences dans le travail, comme des relais ou des électroaimants et une autre charge inductive produira une force électromotrice inverse, la plaque d'émission 315M aura un rayonnement électromagnétique et d'autres travaux affecteront le module. La solution est la suivante : A, la partie puissance du filtre inducteur. B, en utilisant la charge et le module en utilisant différentes méthodes de tension, telles que: charge utilisant une tension de fonctionnement de 24V, le module utilise une tension de fonctionnement de 12V, au cours de laquelle l'utilisation de l'isolation du régulateur à trois bornes. C : Utilisez une alimentation de plus grande capacité.
4. Le module de capteur du corps humain ne peut fonctionner qu'à l'intérieur et l'environnement de travail doit éviter le soleil, une forte exposition à la lumière directe, si l'environnement de travail présente une forte interférence RF, vous pouvez utiliser des mesures de protection. En cas de fortes interférences d'air, fermez les portes et les fenêtres ou évitez la convection. La zone d'induction pour éviter de faire face aux appareils et objets chauffants ainsi qu'aux débris et vêtements faciles à enrouler.
5. Il est recommandé d'installer le module de capteur de corps humain dans une boîte scellée, sinon il pourrait y avoir eu le signal de sortie.
6. Si l'angle de détection du module du capteur corporel est inférieur à 90 degrés, vous pouvez utiliser du ruban adhésif opaque pour couper la lentille ou couper la lentille à atteindre.
7. Le module de capteur du corps humain avec sonde à double élément, la direction du mouvement des mains et des pieds et de la tête du corps et la sensibilité du capteur sont étroitement liés, et le module infrarouge détermine les caractéristiques du capteur ne peut pas contrôler avec précision la distance.
8. Le module de la sonde (PIR) peut être monté de l'autre côté du circuit imprimé. La sonde peut également être prolongée avec un câble blindé à deux conducteurs, la longueur doit également être inférieure à 20 cm.
Afficher plus
Description
3 capteurs de mouvement HC-SR501
