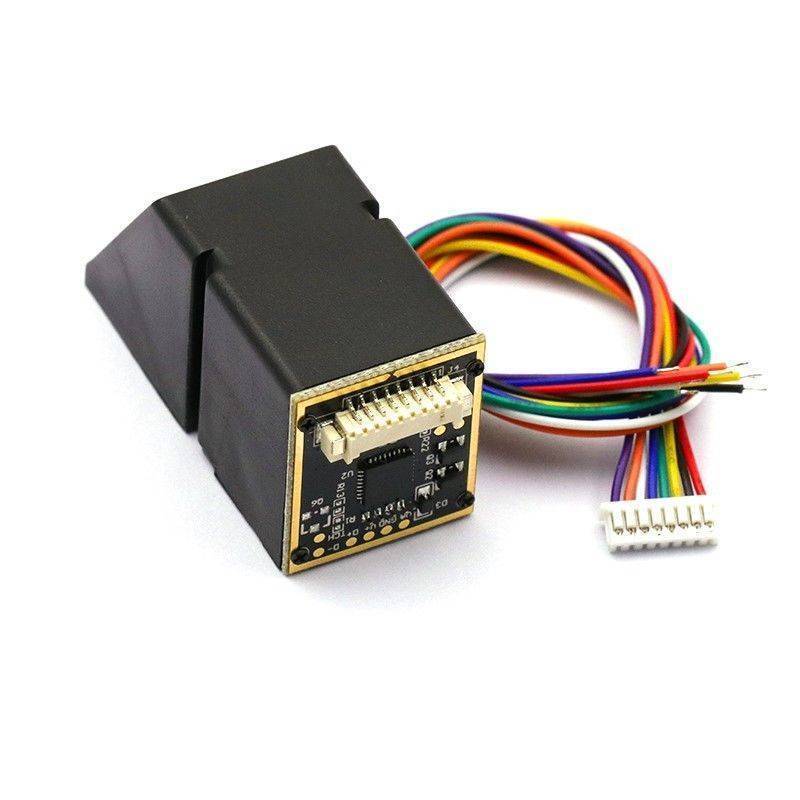

Elecbee JM-101B Módulo de sensor de lector de huellas dactilares óptico AS806 con cable 6P

Almacene hasta 300 g de huellas dactilares

Módulo de huellas dactilares AS608 + código fuente de la placa de prueba, enlace de datos:https://img.elecbee.com/eb/download/zip/Fingerprint-module-test-board-information.zip

Descarga de datos:

https://img.elecbee.com/eb/download/pdf/ATK-AS608-Fingerprint-Identification-Module-User-Manual.pdf

https://img.elecbee.com/eb/download/zip/2-0-AS608-fingerprint-module-provides-supporting-materials-as-a-gift.zip

Módulo de huellas dactilares 51 enlace fuente de código:https://img.elecbee.com/eb/download/zip/2-2-Source-code-for-fingerprint-module-solutions-1-and-2-keil4.zip

Enlace:https://img.elecbee.com/eb/download/zip/AS608-arduino-OLED-BAUD57600.zip

Nota: la línea está equipada con 6P.El programa Arduino no es UNO, es 32U4, solo conecte 3.3V gnd txd rxd cuatro cables

Dimensiones (23,3*20,3*48,1)

Descripción del Producto

El módulo de huellas dactilares JM-101 es un módulo de procesamiento de huellas dactilares integrado que integra la ruta óptica y la parte de procesamiento de huellas dactilares. Tiene las características de tamaño pequeño, bajo consumo de energía e interfaz simple. alta velocidad.

La interfaz de comunicación del módulo JM-101 es USB y UART.

Principio de funcionamiento

1. Funciones de huellas dactilares

Las características extraídas por el algoritmo de huellas dactilares de la imagen de huellas dactilares adquirida representan la información de la huella dactilar. El almacenamiento, la comparación y la búsqueda de huellas dactilares se realizan manipulando las características de las huellas dactilares.

2. El procesamiento de huellas dactilares incluye dos procesos: proceso de registro de huellas dactilares y proceso de comparación de huellas dactilares [donde la comparación de huellas dactilares se divide en dos métodos: comparación de huellas dactilares (1:1) y búsqueda de huellas dactilares (1:N)].

Cuando se registran las huellas digitales, cada huella digital se registra dos veces, las imágenes registradas dos veces se procesan y la plantilla compuesta se almacena en el módulo.

Cuando se comparan las huellas dactilares, la imagen de la huella dactilar que se va a verificar se ingresa y se procesa a través del sensor de huellas dactilares, y luego se compara con la plantilla de huellas dactilares en el módulo (si coincide con una plantilla especificada en el módulo, se denomina método de comparación de huellas dactilares). , es decir, modo 1:1; si coincide con varias plantillas, se denomina modo de búsqueda de huellas dactilares, es decir, modo 1:N), y el módulo dará el resultado de la coincidencia (aprobado o no aprobado).

Parámetros técnicos

Voltaje de suministro: CC 3,3 V

Corriente de suministro: Corriente de trabajo: <60mA

Corriente máxima: <60mA

Tiempo de entrada de imagen de huellas dactilares: <1,0 segundos

Área de la ventana: 15,3╳ 18,2 mm

Resolución: 500 ppp
