Elecbee Placa de protección de batería 4S 14,8 V 16,8 V 20A li-ion BMS PCM para batería de litio 18650

Name: Elecbee Placa de protección de batería 4S 14,8 V 16,8 V 20A li-ion BMS PCM para batería de litio 18650
Brand: Elecbee
SKU: EB0046829
Price: 8.32 USD
Availability: InStock

SKU: EB0046829

Favoritos

Características principales

1) circuito de detección de voltaje de alta precisión;

2) terminal del cargador usando dispositivo de alto voltaje;

3) Circuito integrado de detección de sobrecorriente de tres etapas (sobrecorriente 1, sobrecorriente 2 o cortocircuito de carga);

4) El transistor MOS puede controlar la carga y descarga de la batería;

5) bajo consumo de corriente en espera.

Especificaciones:

Rango de voltaje de sobrecarga: 4.25-4.35v±0.05v

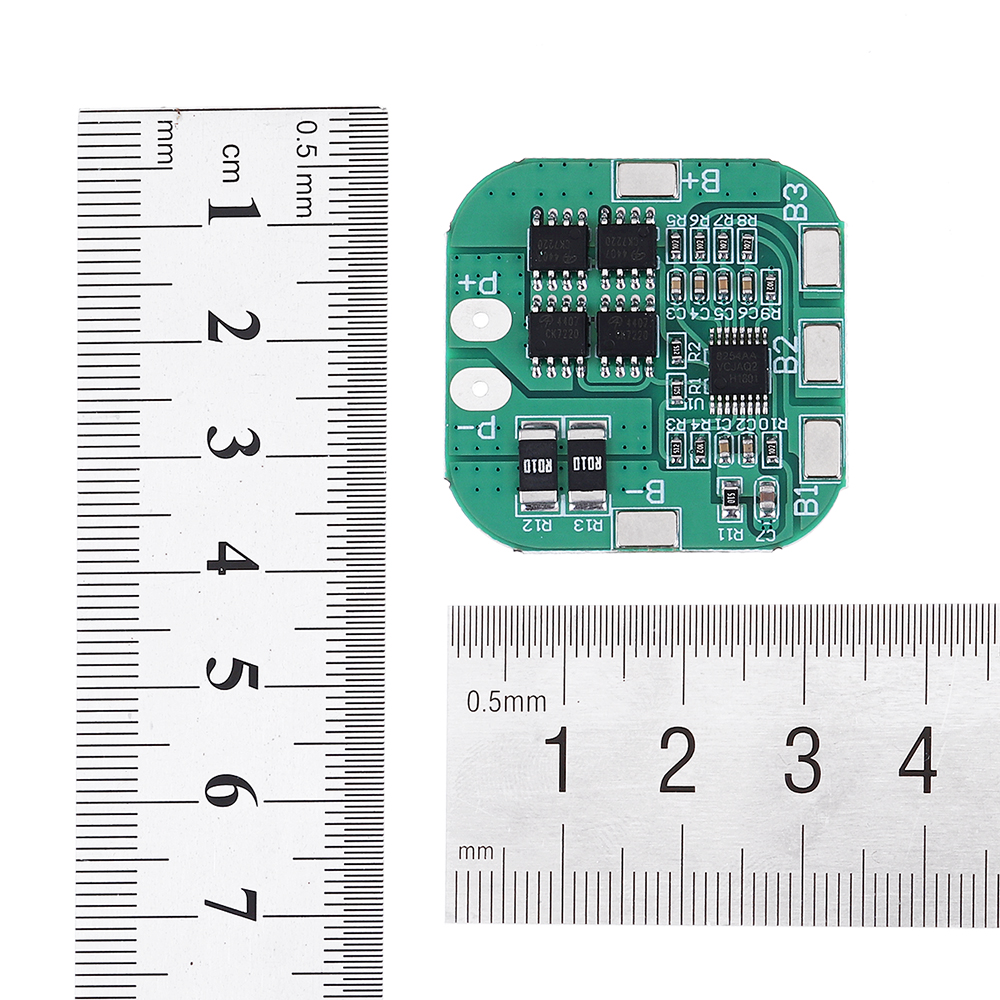

Tamaño: 35*35*3,6mm

Rango de voltaje de sobredescarga: 2.3-3.0v±0.05v

Límite superior de corriente de trabajo: 10A

Límite superior de corriente instantánea: 20A

Corriente de reposo: menos de 30uA

Temperatura de trabajo: -40--- 50 °C

Condiciones de almacenamiento: -40-- 80 °C

Resistencia interna: menos de 100mΩ

Protección contra cortocircuitos: protección, recuperación de carga.

Voltaje de carga 16,8 V-17 V

Componentes: chip de protección S-8254AA y D403

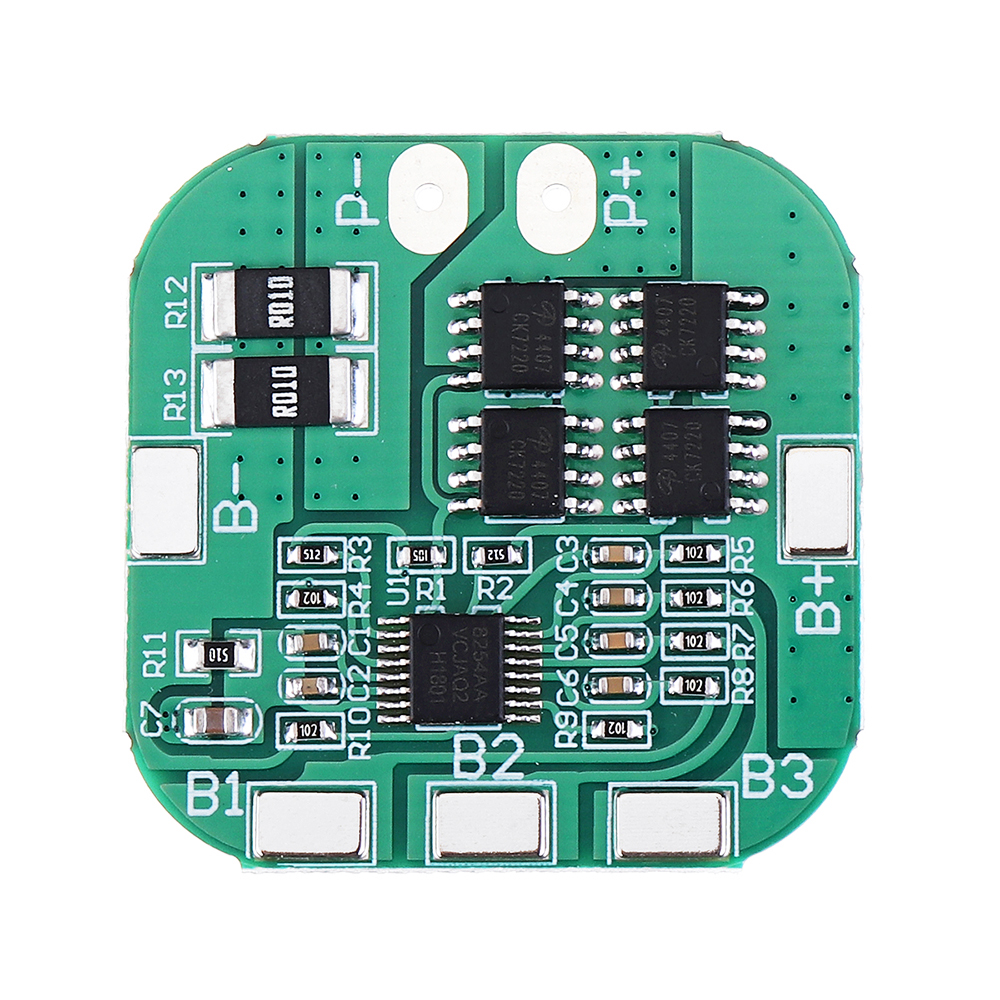

Instrucciones de soldadura BMS:

B+ batería conectada positiva;

B1 el punto de conexión entre la batería 1 y la batería 2

B2 conecta el punto entre la batería 2 y la batería 3

B3xa0 Conecta el punto entre la batería 3 y la batería 4

B-conectar al extremo negativo de la batería

P- + conexión carga/descarga positiva;

P- conexión carga/descarga negativa

Nota:

1. Esta placa de protección no se puede utilizar para batería de fosfato de hierro y litio, lámpara de xenón, paquete de batería de taladro manual, paquete de batería de pescado eléctrico, paquete de batería de bicicleta eléctrica, batería de coche de bebé, motor 775 (4A) o superior, lámpara LED de ojo de pez de 1W, ¡Los clientes que compren en la combinación anterior deben prestar atención!

El rango de potencia descrito se aplica a los siguientes productos: inversores de baja potencia, paquetes de baterías para masajeadores, fuentes de alimentación de respaldo para luces LED, productos electrónicos, paquetes de baterías para farolas solares, fuentes de alimentación de respaldo para monitoreo y otros productos.

2. Para productos de descarga superiores a 3A, la tasa de descarga de la batería debe ser superior a 3C.

Fórmula de cálculo de aumento: batería de tasa 1C, la capacidad de 2000 es igual a 2AH * 1 = corriente de trabajo de límite superior 2A.

Batería de tasa 3C, la capacidad de 2000 es igual a 2AH * 3 = corriente de trabajo de límite superior 6A.

En el uso de la batería estará caliente, la tasa de la batería no es aplicable, esta situación no se puede utilizar durante mucho tiempo, la batería se dañará rápidamente.

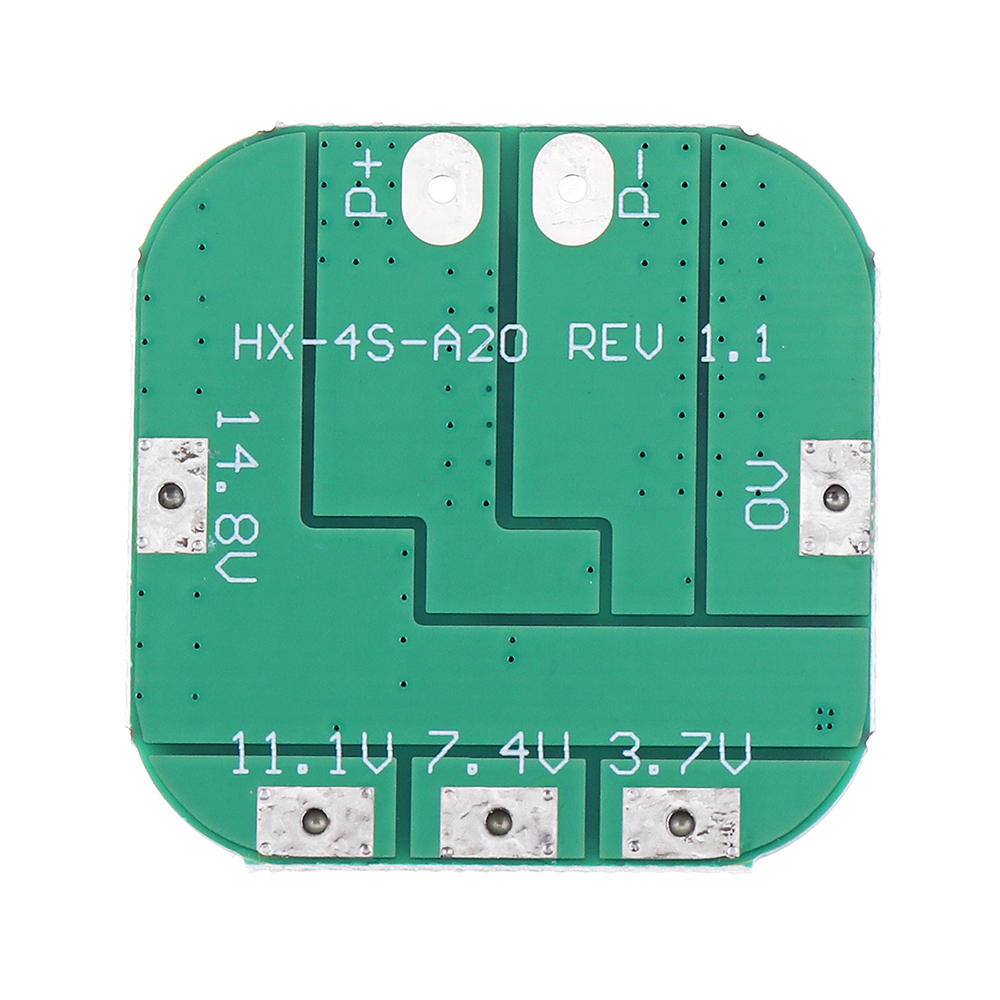

3. Conecte estrictamente el cableado de acuerdo con el diagrama 0V (B-), 3,7 V (B1), 7,4 V (B2), 11,1 V (B3), 14,8 V (B+), ¡no cortocircuite intencionalmente!

4. Después de conectar la línea, primero debe cargarla para tener salida.

5. Al conectar 4 grupos de baterías en serie, asegúrese de que el voltaje de cada grupo de baterías sea el mismo. Si son diferentes, llene cada grupo de baterías por separado y utilícelas en serie. En la prueba de descarga, la batería con una caída rápida de voltaje es una batería pobre.

6. ¡No mezcle batería buena y batería pobre! ¡Cuanto más cerca esté la capacidad/resistencia interna de las 4 baterías, mejor! (El efecto de 2 baterías buenas + 2 baterías malas = el efecto de 4 baterías malas).
