Elecbee 10 Uds CD74HC4067 ADC CMOS 16CH canal analógico Digital multiplexor módulo controlador de Sensor de placa
SKU: EB0043307
Favoritos
Características principales
Operación de 2V a 6V
Resistencia "encendido": 70 ohmios a 4,5 V
6ns pausa antes de hacer @ 4.5V
Amplio rango de temperatura de funcionamiento: -55C a 125C
Función: reunir todas las señales analógicas ADC 16.
Use el interruptor de señal analógica de 16 canales CD74HC4067
Entrada analógica: C0-C15 16 canales
Salida analógica: DIG
Control de canales: S0-S3
Mostrar más
Descripción
Descripción:

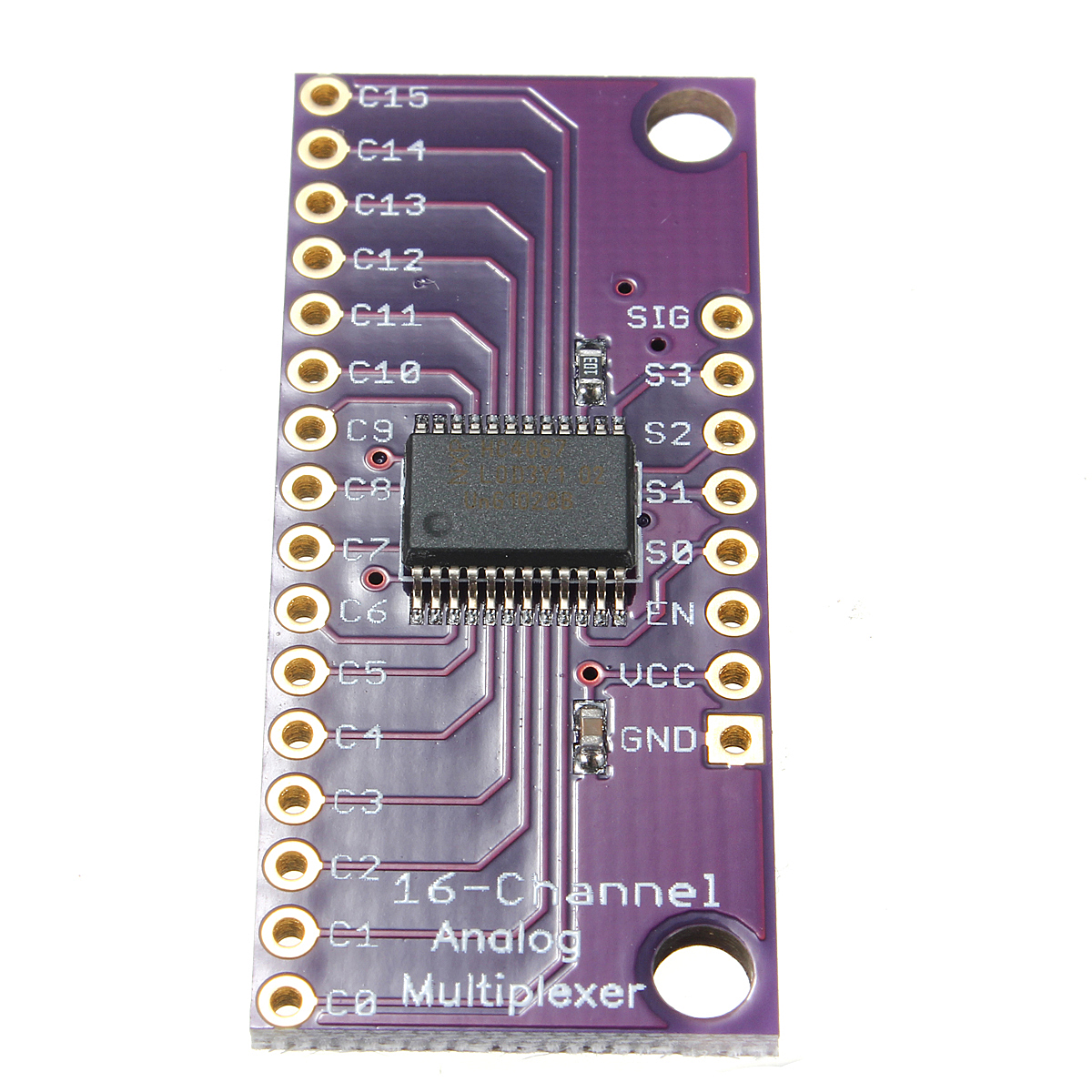

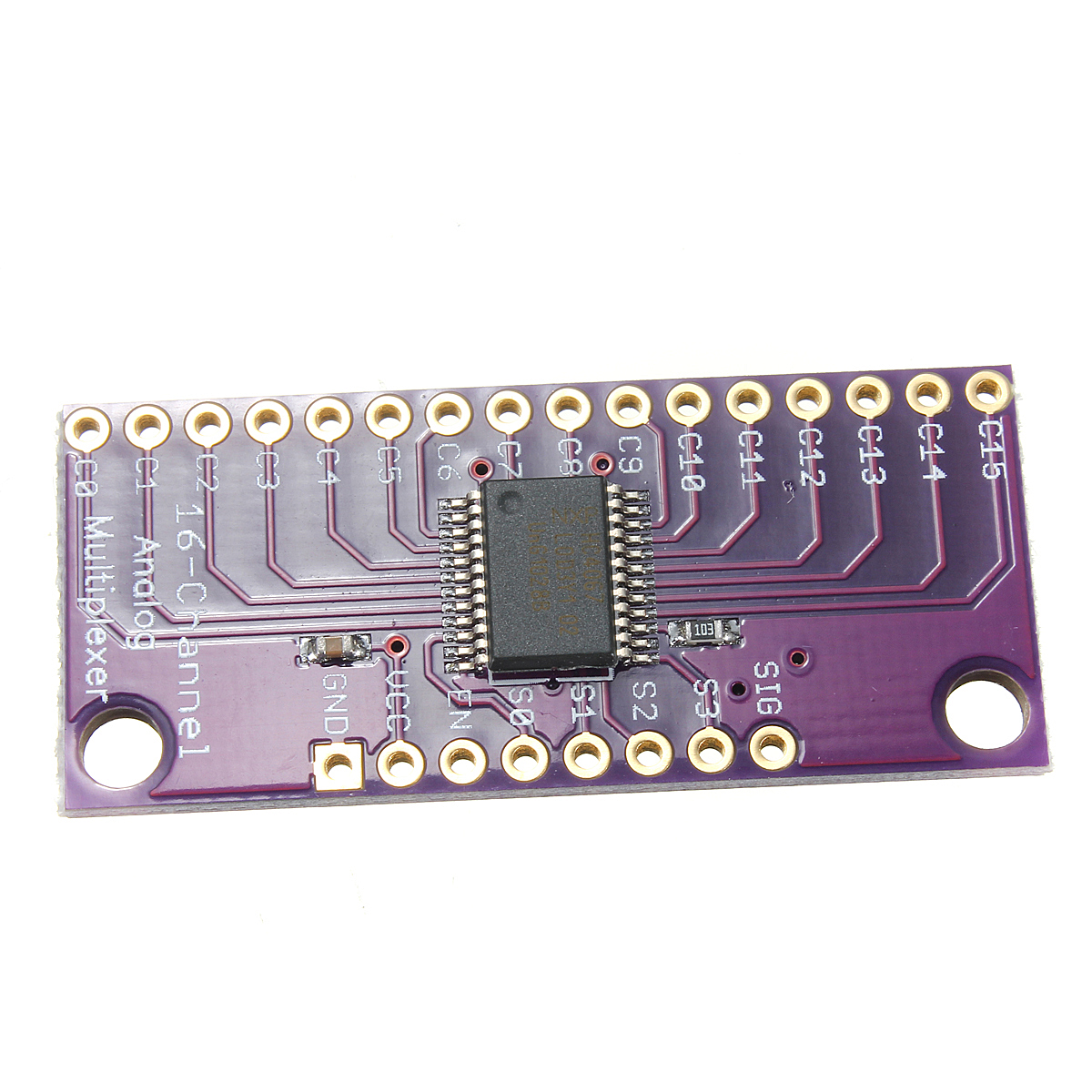

1. Esta es una placa para el muy práctico multiplexor/desmultiplexor analógico/digital de 16 canales CD74HC4067. Este chip es como un interruptor giratorio: enruta internamente el pin común (COM en el esquema, SIG en la placa) a uno de los 16 pines de canal (CHANxx). Funciona tanto con señales digitales como analógicas (el voltaje no puede ser superior a VCC) y las conexiones funcionan en cualquier dirección. Para controlarlo, conecte 4 salidas digitales a los pines de selección de dirección del chip (S0-S3) y envíele la dirección binaria del canal que desea (consulte la hoja de datos para obtener más detalles). ¡Esto le permite conectar hasta 16 sensores a su sistema usando solo 5 pines!
2. Dado que el mux/demux también funciona con señales digitales, puede usarlo para canalizar datos seriales de nivel TTL hacia o desde múltiples dispositivos. Por ejemplo, podría usarlo para conectar los pines TX de 16 dispositivos a un pin RX en su microcontrolador. Luego puede seleccionar cualquiera de esos 16 dispositivos para escuchar. Si desea comunicaciones bidireccionales, puede agregar una segunda placa para enrutar la línea TX de su microcontrolador a las líneas RX de 16 dispositivos. Mediante el uso de varias placas, puede crear arreglos similares para I2C, SPI, etc.
3. Los interruptores internos son bidireccionales, admiten voltajes entre tierra y VCC, tienen baja resistencia de "encendido" y baja fuga de "apagado", y para evitar la diafonía, realizan una conmutación de "interrupción antes de la conexión". La placa también rompe el pin de "habilitación" del chip, que cuando se eleva, desconectará completamente el pin común (todos los interruptores "apagados").

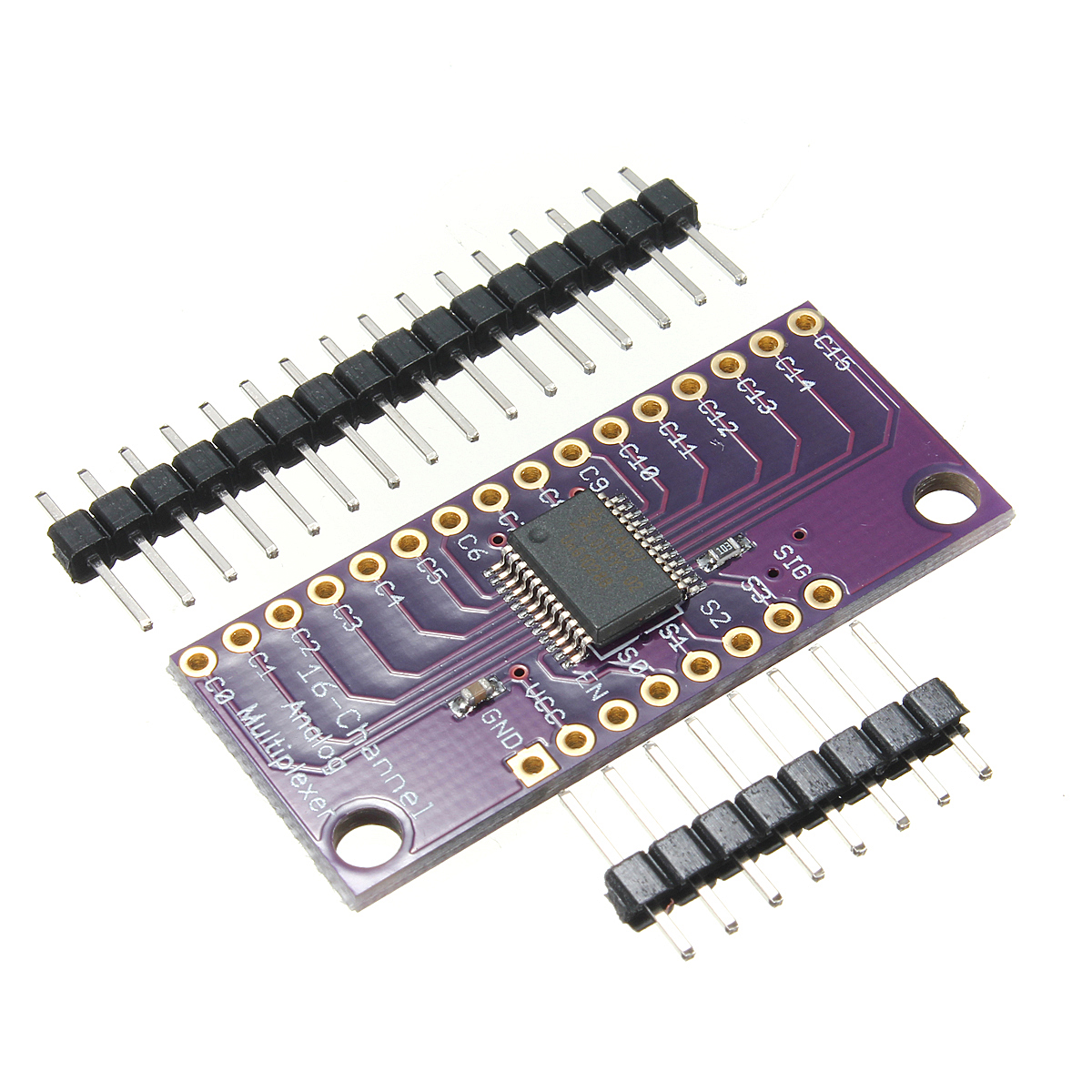

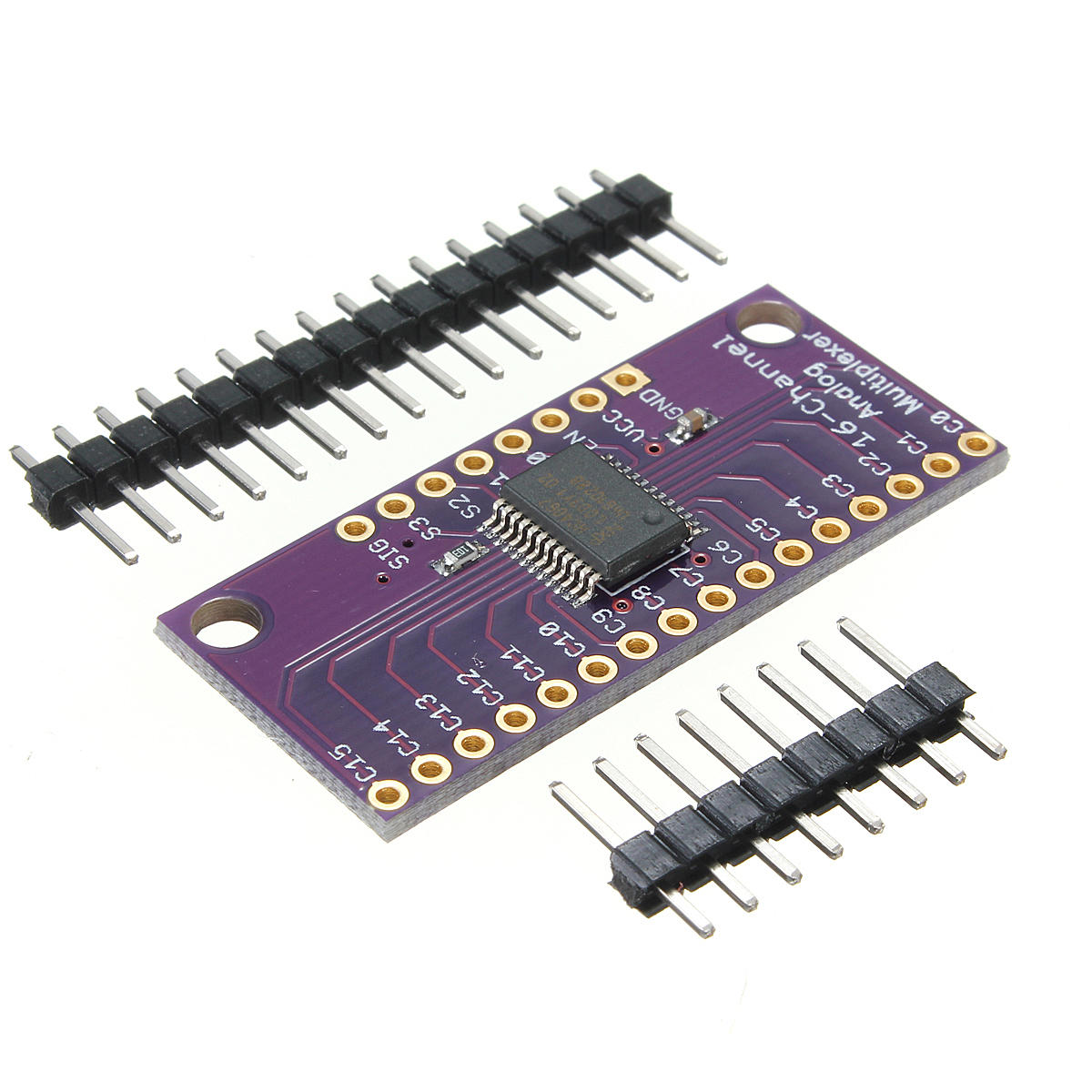

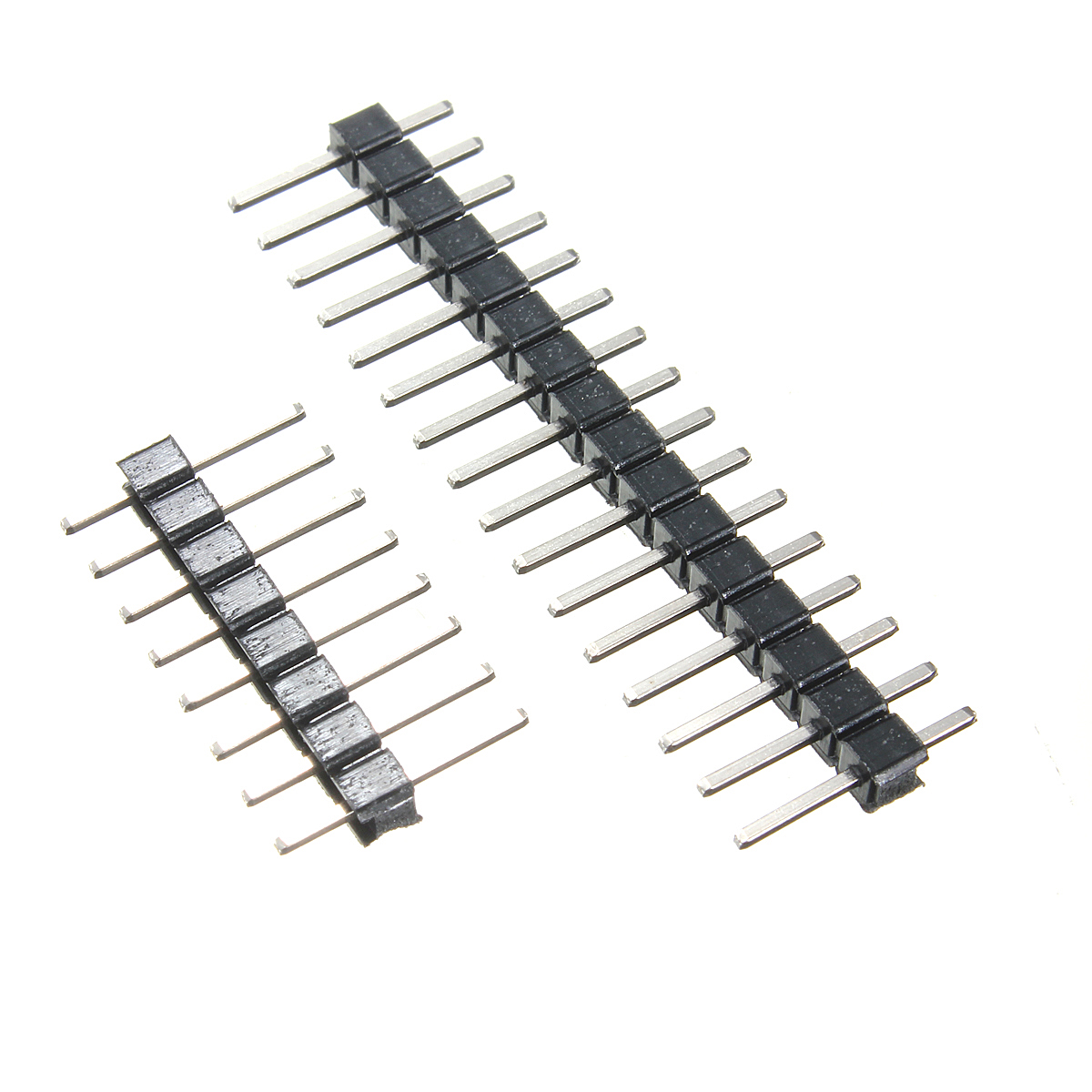

10 multiplexores digitales analógicos con pines
