Elegir el conector adecuado es crucial para garantizar una transmisión de señal estable y la fiabilidad del equipo. Entre los conectores circulares más utilizados, M12 y GX12 a menudo confunde a los usuarios debido a su apariencia similar, pero diferentes especificaciones. Esta guía compara los dos en detalle y le ayuda a seleccionar el adecuado para su proyecto.
1. Vista general de los connectores M12 y GX12
Tanto los conectores M12 como los GX12 son conectores circulares ampliamente utilizados en aparatos electrónicos y sistemas de automatización. Sin embargo, difieren significativamente en tamaño, tipo de hilo, conteo de pines y escenarios de aplicación.
- M12 se refiere a un conector con un Hilo de bloqueo de 12 mm diseñado para la automatización industrial.
- GX12 (también llamado enchufe de aviación) cuenta con un Cáscara circular de 12 mm con Acoplamiento roscado y es más común en el bricolaje y dispositivos electrónicos ligeros.
2. M12 Connector: Estructura, características y aplicaciones
El Conector M12 está diseñado para automatización industrial, sensores y sistemas Ethernet. Proportace 3, 4, 5, 8, ó 12 pines, soportando la señal y la transmisión de energía.
Características clave:
Protección inocuente IP67/IP68 para entornos duros
Resistente a la vibración y la corrosión
El mecanismo de bloqueo de tornado garantiza una conexión segura
Aditables para actuadores, robótica y sistemas de bus de campo
Aplicaciones:
Robótica, Equipos de comunicación, Sistemas de medición, agricultura inteligente, sensores en miniatura, Cámara industrial, Automós eléctricos, Packaging&Labeling & Logistic, Factory automation and fieldbus module

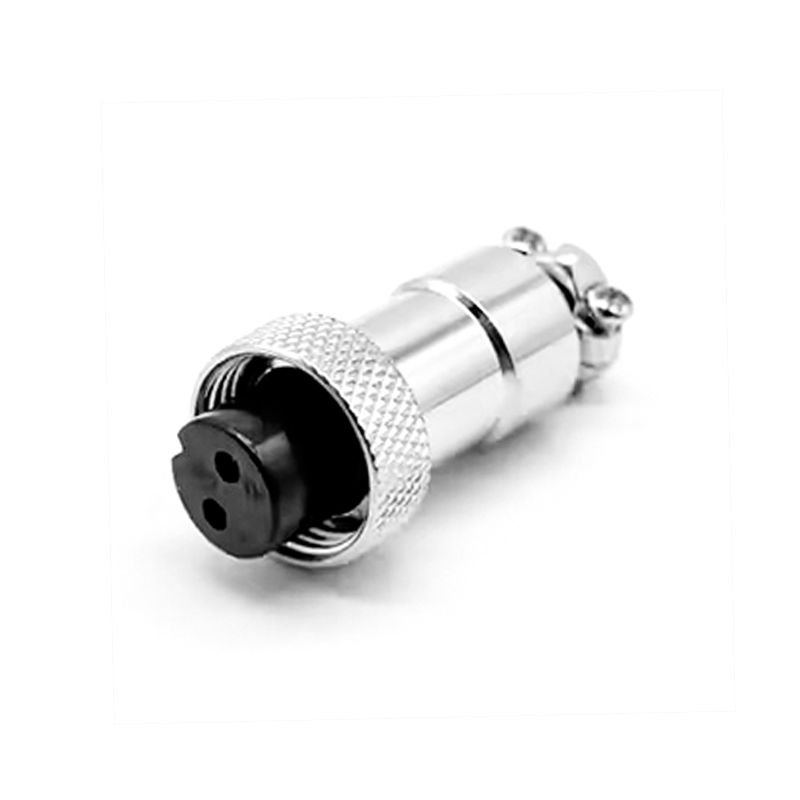

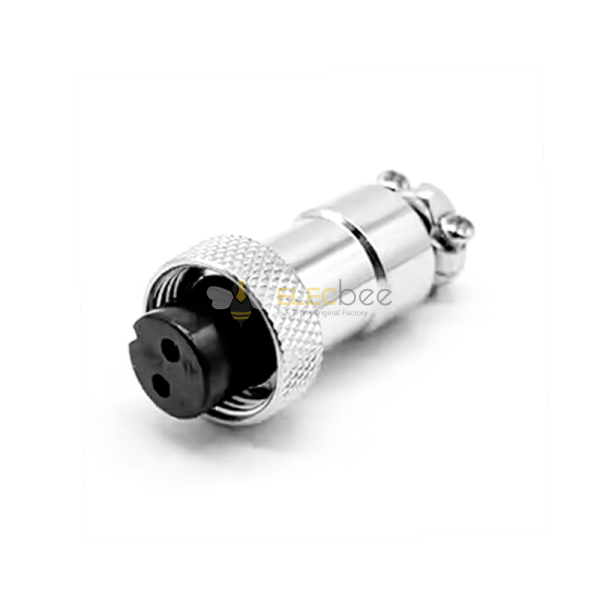

3. GX12 Connector: Diseño, Ventajas y Usos Comunes
El Conector de aviación GX12 es compacto, asequible y fácil de soldar, por lo que es ideal para La electrónica DIY, Sistemas LED, y dispositivos de baja tensión.
Características principales:
Cáscara de aleación de zinc y aislante de bakelita para durabilidad
Los pasadores de cobre chapados en plata aseguran una excelente conductividad
Calentado para hasta 250V, adecuado para transmisión de señal y baja potencia
Conexión de acoplamiento en escónizado para la estabilidad
Aplicaciones típicas:
Equipo de audio, iluminación LED, modelos RC, Instrumentos de prueba, Maquinaria Industrial, Vuelo Espacial y Aviación, Ferrocarril y Tren, Perforación de Petróleo, Coches y Camiones Pesados, Motor Servo Motor
4. M12 vs GX12: Tabla de comparación detallada
|
Caracter de la función |
M12 Connector |
GX12 Connector |
|
Diámetro exterior |
12 mm (hecado de bloqueo) |
12 mm (casa de salida) |
|
Tipo de hilo |
Hilo métrico (M12-1) |
Estilo de aviación en hilo |
|
Pin Count |
3 12 pines |
28 alfileres |
|
Clasificación de la tensión |
Hasta 400V |
Hasta 250V |
|
Capacidad actual |
10A |
5A |
|
Nivel impermeable |
IP67/IP68 |
No a prueba de agua |
|
Método de conexión |
Crimp o soldadura |
Tipo de soldadura |
|
Uso común |
Automatización industrial |
El bricolaje y la electrónica de consumo |
5. Cómo elegir entre los conectores M12 y GX12
- Para proyectos industriales o al aire libre Elegir Conectores M12 para un mejor sellado, mayor voltaje y resistencia a la vibración.
- Para proyectos compactos o de bajo costo Elegir Conectores GX12, ideal para pequeños dispositivos y proyectos de banco.
- Necesita impermeabilización o uso de Ethernet? - Sólo M12 soporte diseños sellados y protocolos de comunicación de datos.
6. Preguntas frecuentes (FAQ)
Q1: Puede intercambiarse los conectores M12 y GX12?
No, no. Difieren en el tipo de hilo, la disposición de alfiler y dimensiones.
P2: Son los conectores GX12 impermeables?
Los conectores estándar GX12 no son impermeables; elija los modelos M12 IP67 para entornos exteriores o húmedos.
P3: Cuál es el conteo de pines más común para los conectores M12?
Las configuraciones de 4-pin y 8 pines son las más comunes en los sistemas de sensores y Ethernet.
7. Conclusión
Tanto los conectores M12 como GX12 tienen sus ventajas únicas. M12 es el a nivel industrial elección para entornos exigentes, mientras que GX12 sigue siendo un opción rentable para proyectos pequeños.
Para más detalles o para encontrar productos compatibles, visite la Conector de la serie M12 o o GX Series Connectores páginas en Elecbee.
