Un cable RS232 se utiliza para la comunicación serie punto a punto entre dos dispositivos. Algunos ejemplos habituales son conectar un ordenador a un PLC, una máquina CNC, un variador de motor, un instrumento de laboratorio, un lector de códigos de barras, un terminal POS, un sistema UPS o el puerto de consola de un equipo de red.
Aunque RS232 ha desaparecido de la mayoría de los portátiles de consumo, sigue siendo común en el mantenimiento industrial, la configuración de equipos y la integración de sistemas antiguos. La dificultad normalmente no consiste en encontrar un cable que encaje físicamente, sino en confirmar el estándar de señal, el conector, la asignación de pines, el método de cableado, los parámetros de comunicación y la compatibilidad del controlador.
Esta guía explica para qué se utiliza un cable RS232, cuáles son los tipos de cable más comunes y qué comprobaciones debe realizar antes de conectar ordenadores modernos a equipos serie.
1. ¿Qué es un cable RS232?
RS232 es un estándar de interfaz eléctrica para la comunicación serie entre dos dispositivos. Define los niveles de tensión de las señales, las funciones de las señales y el comportamiento de las líneas de datos y control. Sin embargo, no define un conector universal, un conjunto de comandos de dispositivo ni un protocolo de software específico.
Un enlace RS232 típico conecta equipos terminales de datos, conocidos como DTE, con equipos de comunicación de datos, conocidos como DCE. Los ejemplos tradicionales incluyen un ordenador y un módem. Las aplicaciones modernas incluyen conectar un portátil de servicio a un controlador industrial o un ordenador a un instrumento de medición.
RS232 define la señalización, no un único conector
El conector D-sub de 9 pines, comúnmente llamado DB9, está estrechamente asociado con RS232, pero el conector y el estándar de comunicación no son lo mismo. Técnicamente, el conector de 9 pines es un DE-9, aunque DB9 es el nombre comercial más conocido.
RS232 puede transmitirse mediante DB9, DB25, RJ45, RJ11, RJ12, Mini-DIN, conectores de tipo audio, bloques de terminales o conectores propietarios. Un conector DB9 también puede transportar RS422, RS485, CAN o una señal específica del fabricante.
Nunca identifique el estándar de comunicación basándose únicamente en la forma del conector. Consulte el manual del equipo, la etiqueta del puerto y la asignación de pines antes de conectar un cable.
Cómo funciona la comunicación serie punto a punto
Una conexión RS232 básica suele utilizar tres conductores:
- TxD: Datos transmitidos
- RxD: Datos recibidos
- GND: Tierra de señal
Algunos equipos también requieren RTS, CTS, DTR, DSR u otras líneas de control de flujo por hardware. Esta es una de las razones por las que dos cables con los mismos conectores pueden comportarse de forma diferente.
RS232 proporciona la interfaz física de comunicación. Los parámetros como la velocidad en baudios, los bits de datos, la paridad, los bits de parada y el control de flujo también deben coincidir en ambos extremos. El equipo puede utilizar un formato de comandos específico del fabricante o un protocolo de aplicación sobre el enlace RS232.
2. ¿Para qué se utiliza un cable RS232?
Los cables RS232 se utilizan principalmente para configurar, supervisar, programar o intercambiar datos a baja velocidad con equipos que disponen de una interfaz serie. Son especialmente útiles cuando se espera que el dispositivo conectado permanezca instalado durante muchos años.
| Aplicación | Equipos habituales | Finalidad | Cable habitual |
|---|---|---|---|
| Automatización industrial | PLC, HMI, VFD, servovariador y controlador CNC | Programación, configuración y diagnóstico | DB9, Mini-DIN o cable de programación específico del dispositivo |
| Mantenimiento de redes | Router, switch, firewall y servidor | Acceso a consola y recuperación | Cable de consola DB9 o RJ45 |
| Pruebas y medición | Medidor, balanza, registrador de datos y analizador | Recopilación de datos y control remoto | DB9 o cable USB a RS232 |
| Comercio minorista y POS | Lector de códigos de barras, impresora de recibos, báscula y pantalla | Transferencia de datos de transacciones y dispositivos | Cable serie DB9, RJ11 o RJ12 |
| Sistemas de energía | UPS, controlador de potencia y monitor de batería | Supervisión del estado y configuración | DB9 o cable serie propietario |
| Equipos integrados | Controlador, sistema de desarrollo y dispositivo especializado | Depuración, actualizaciones de firmware y mantenimiento | Convertidor USB o cable personalizado |
Automatización industrial y programación de máquinas
Muchos PLC, HMI, variadores de motor, controladores CNC y sistemas de automatización antiguos utilizan RS232 como interfaz local de programación o mantenimiento. Un técnico puede conectar un portátil para cargar un programa, cambiar parámetros, recuperar registros o diagnosticar una máquina que no puede comunicarse a través de su red principal.
La presencia de un conector DB9 físico no garantiza una asignación de pines estándar para PC. Los equipos de Mitsubishi, Omron, Schneider y otros fabricantes pueden utilizar conectores, configuraciones de handshake o cableados específicos diferentes. Por ello, el cable debe seleccionarse teniendo en cuenta tanto el tipo de interfaz como el modelo del equipo.
Configuración de equipos de red
Los routers, switches, firewalls y servidores suelen proporcionar una consola serie para la configuración inicial o la recuperación de emergencia. Esto sigue siendo útil cuando la red no está disponible, ya que el acceso a la consola no depende de la configuración Ethernet normal.
Los portátiles de servicio modernos rara vez incluyen un puerto serie nativo, por lo que los ingenieros suelen llevar un adaptador USB a RS232, un cable de consola DB9 a RJ45, adaptadores de género y adaptadores null modem. Los controladores deben descargarse y probarse antes de necesitarlos en una instalación remota.
Una conexión de consola RJ45 no es automáticamente Ethernet. RJ45 describe el conector, mientras que las señales y la asignación de pines dependen del equipo.
Equipos de laboratorio, POS y dispositivos especializados
RS232 sigue siendo útil para instrumentos que intercambian pequeñas cantidades de datos predecibles. Algunos ejemplos son balanzas, multímetros, registradores de datos, lectores de códigos de barras, impresoras de recibos, impresoras de etiquetas, pantallas para clientes y equipos de control de acceso.
Estos dispositivos suelen permanecer en servicio mucho más tiempo que los ordenadores de consumo. Un adaptador USB a RS232 permite que un ordenador nuevo siga comunicándose con equipos diseñados para utilizar un puerto COM físico.
Sistemas integrados e interfaces de mantenimiento
RS232 también se utiliza para diagnósticos, actualizaciones de firmware y acceso de mantenimiento en equipos especializados. Sin embargo, las placas integradas suelen exponer una UART de nivel TTL en lugar de una señalización RS232 real. Aunque ambas interfaces pueden utilizar Tx, Rx y GND, sus niveles de tensión eléctrica son diferentes.
Conectar directamente una salida RS232 a una entrada TTL UART puede impedir la comunicación y dañar el equipo. Confirme si el puerto es RS232, TTL UART, RS422 o RS485 antes de seleccionar un adaptador.
3. Tipos habituales de cables y adaptadores RS232
| Cable o adaptador | Finalidad habitual | Comprobar antes de pedirlo |
|---|---|---|
| Cable DB9 a DB9 | Conectar o prolongar equipos serie | Género, cableado directo/null modem y asignación de pines |
| Cable DB9 a DB25 | Conectar equipos que utilizan diferentes formatos D-sub | Asignación de pines serie, no solo el tamaño del conector |
| Adaptador USB a RS232 | Añadir un puerto COM serie a un ordenador moderno | Chipset, controlador, sistema operativo, género del conector y líneas de control |

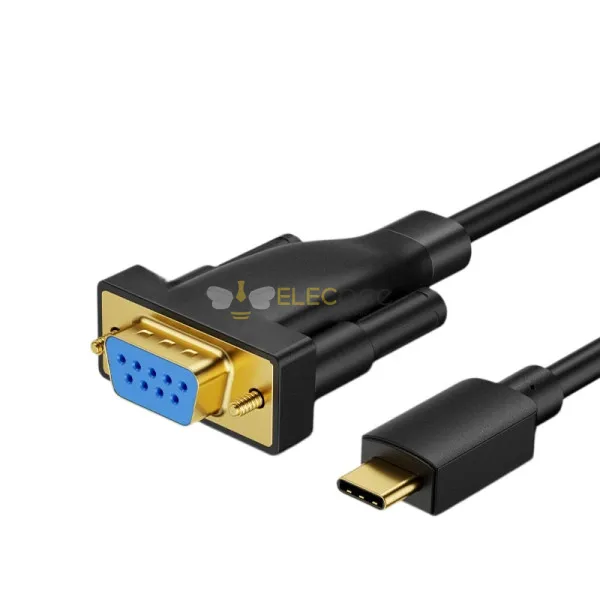

| Adaptador USB-C a RS232 | Conectar portátiles USB-C nuevos a dispositivos serie | Compatibilidad USB-C nativa y del controlador |
| Adaptador RS232 a RJ45 | Acceso a consola o transmisión serie mediante cableado modular | Asignación de pines RJ45 específica del dispositivo; no es un convertidor Ethernet |
| Cable Mini USB a RS232 | Conectar equipos que utilizan puertos de tipo Mini USB | Cableado del puerto y si incluye electrónica de conversión |
| Cable de programación específico del dispositivo | Programar un PLC, radio, variador o controlador concreto | Fabricante, modelo exacto y compatibilidad del software |
Cables serie DB9 y DB25
DB9 es el conector RS232 más reconocible, mientras que DB25 aparece en ordenadores, módems y equipos especializados antiguos. Un conector DB25 no es necesariamente un puerto paralelo, del mismo modo que un conector DB9 no es necesariamente RS232. Consulte la documentación del dispositivo antes de conectar cualquiera de los dos formatos.
Para un cable de extensión, confirme que todos los conductores necesarios estén cableados de forma directa. Una aplicación de tres hilos puede funcionar con TxD, RxD y GND, mientras que otro dispositivo puede requerir señales de control de flujo por hardware.
Adaptadores USB y USB-C a RS232
Un cable USB a RS232 es un convertidor activo, no un adaptador pasivo de conectores. USB y RS232 utilizan señales eléctricas diferentes, por lo que el cable contiene electrónica que crea un puerto serie virtual en el ordenador.
Los usuarios de Reddit señalaron repetidamente que la fiabilidad del adaptador depende de algo más que del enchufe. Entre las preocupaciones habituales se incluyeron la disponibilidad del controlador, la compatibilidad con el sistema operativo, el funcionamiento estable a velocidades de transmisión más altas, la compatibilidad con software antiguo y la calidad del chipset convertidor.
En las discusiones proporcionadas se recomendaron con frecuencia adaptadores basados en FTDI, pero la marca del chipset por sí sola no garantiza la idoneidad. Los compradores deben verificar que el dispositivo sea auténtico, compatible con el sistema operativo requerido y capaz de proporcionar las señales que necesita el equipo.
Cables Mini USB, RJ45, RJ11 y Mini-DIN
Los datos de GSC muestran visibilidad existente para búsquedas como “mini USB to RS232”, “RS232 to RJ45”, “RS232 to Cat5”, “RS232 DIN” y “RJ12 RS232”. Estos conectores suelen aparecer en controladores industriales, equipos de red, hardware de comercios minoristas y cables de programación.
Requieren especial precaución porque sus asignaciones de pines no están definidas universalmente para RS232. Dos cables con conectores externos idénticos pueden utilizar un cableado interno diferente.
Cables de programación específicos del dispositivo
Un cable específico para un dispositivo puede combinar un convertidor USB serie con un conector y una asignación de pines propietarios. También puede incluir componentes adicionales necesarios para el dispositivo de destino.
Seleccione estos cables utilizando el fabricante completo del equipo y el número de modelo. “USB to RS232” por sí solo no basta para confirmar la compatibilidad con un PLC, variador, radio o controlador robótico.
4. Cómo elegir el cable RS232 adecuado
- Identifique el estándar de señal. Confirme que el equipo utiliza RS232 real y no TTL UART, RS422, RS485, CAN u otra interfaz.
- Compruebe ambos conectores. Registre la familia del conector, el número de pines y si los contactos son macho o hembra en cada extremo.
- Consulte la asignación de pines del dispositivo. Utilice el manual del equipo para identificar TxD, RxD, tierra de señal y cualquier línea de control necesaria.
- Identifique los roles DTE y DCE. Determine si la conexión necesita un cableado directo o cruzado.
- Compruebe los parámetros de comunicación. Confirme la velocidad en baudios, los bits de datos, la paridad, los bits de parada y el control de flujo.
- Verifique la compatibilidad del adaptador. En los adaptadores USB, compruebe el chipset, el sistema operativo, el controlador y los requisitos del puerto COM virtual.
- Revise el entorno. Considere la longitud del cable, el blindaje, la tensión mecánica, el espacio de instalación reducido y el ruido electromagnético.

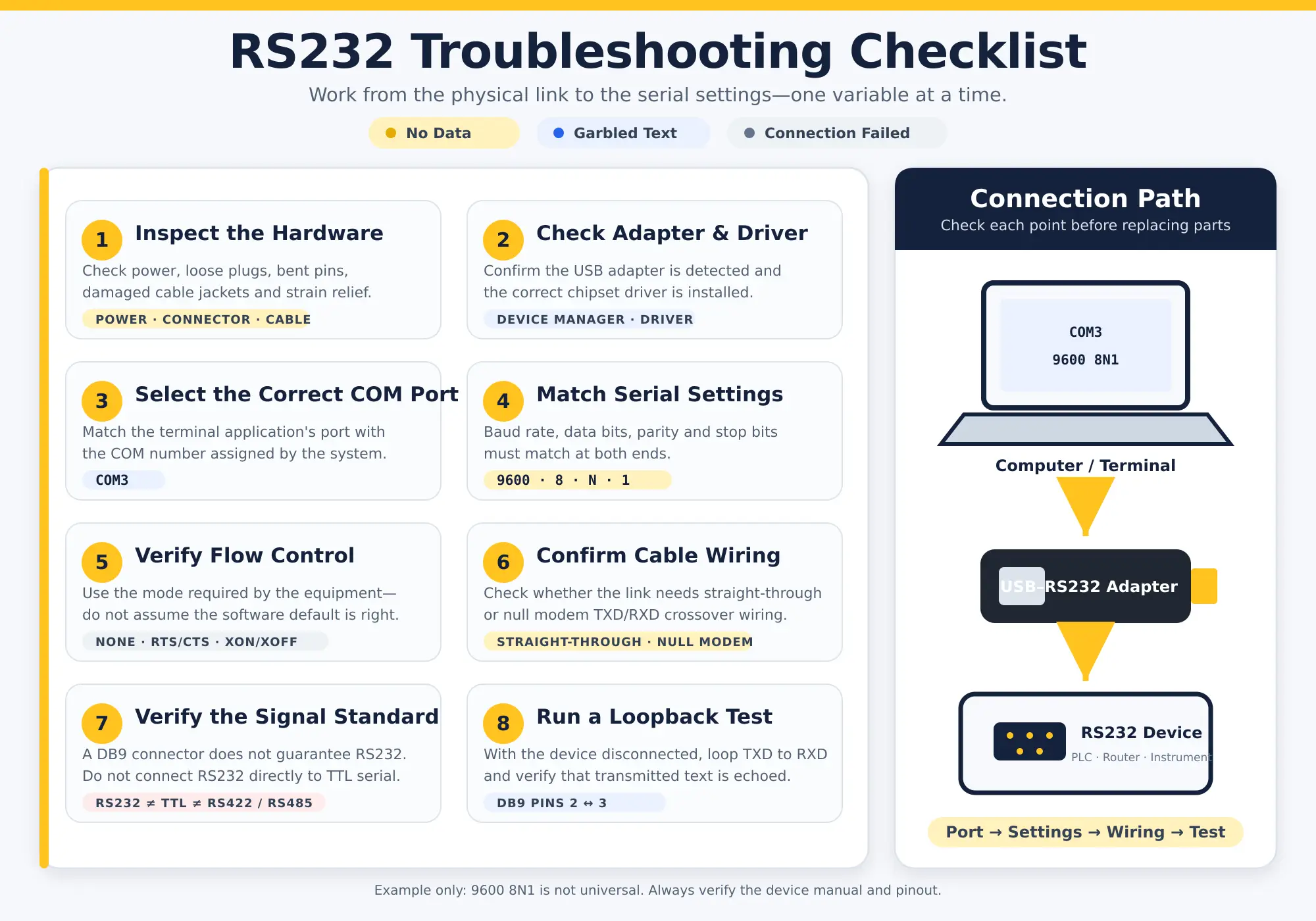

- Pruebe antes de la instalación. Instale el controlador, conecte el equipo real y pruebe cada velocidad en baudios y función de software necesaria.
Si el cable se prepara para una recuperación de emergencia, guarde un repuesto probado y una copia sin conexión del controlador correcto. Un convertidor que funciona durante una sesión de consola básica a 9600baud puede fallar durante una transferencia de firmware a mayor velocidad o con un software que espera un comportamiento específico del puerto serie.
5. Cables RS232 directos frente a cables null modem
El género del conector no indica si un cable RS232 es directo o null modem. La diferencia está en el enrutamiento interno de las señales.

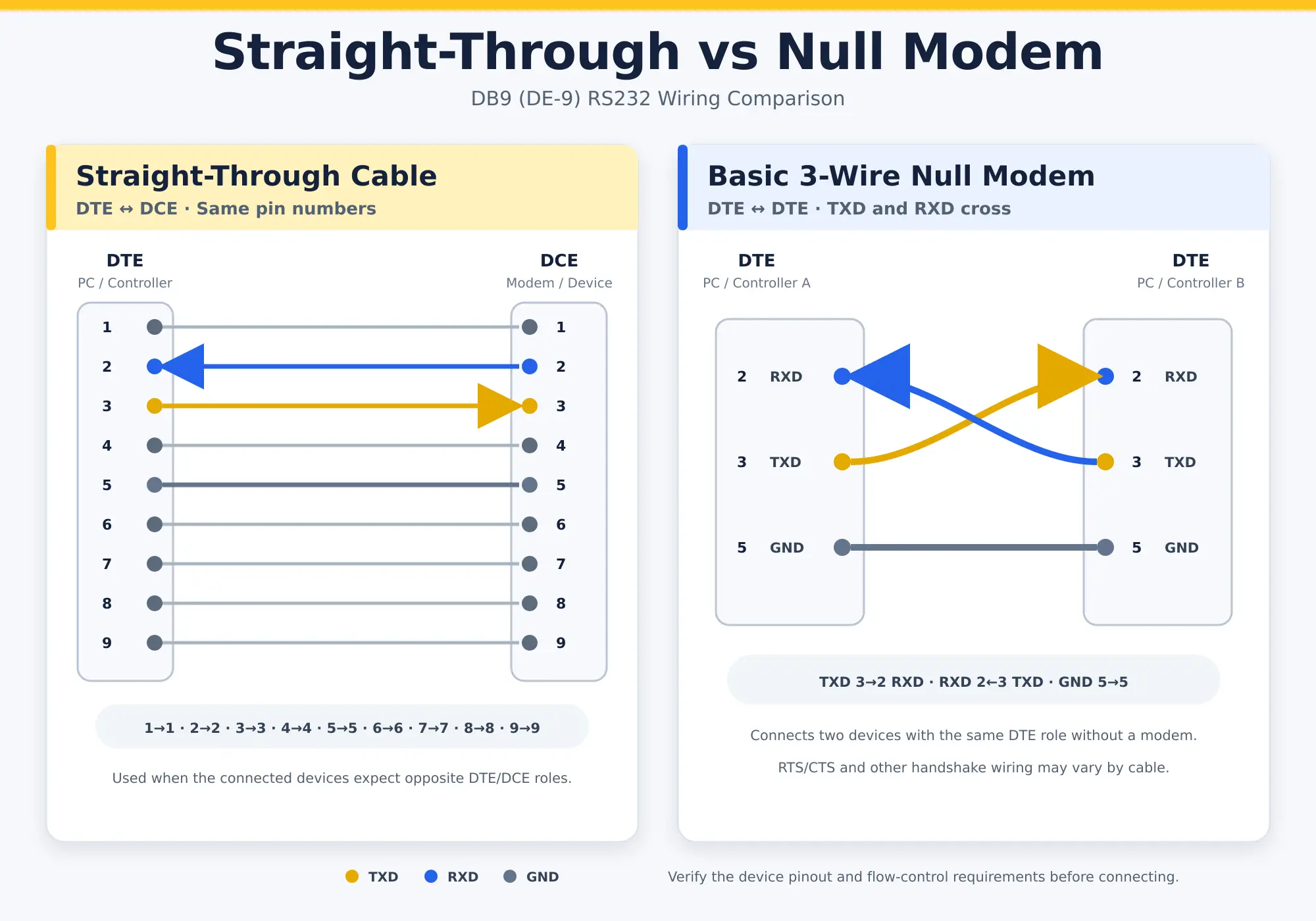

| Tipo de cable | Enrutamiento de señales | Conexión habitual |
|---|---|---|
| Directo | Los pines generalmente se conectan a los pines correspondientes | DTE a DCE o extensión serie, según la asignación de pines del dispositivo |
| Null modem | Las señales de transmisión y recepción están cruzadas; las líneas de control también pueden estar cruzadas | DTE a DTE, como dos ordenadores o determinados controladores |
Conexiones DTE y DCE
En una conexión DTE a DCE tradicional, los roles de los dispositivos organizan las señales de transmisión y recepción de modo que un cable directo pueda conectarlos correctamente. Cuando dos dispositivos tienen el mismo rol, puede ser necesario un cable null modem.
Los productos industriales modernos no siempre siguen las convenciones tradicionales del género del conector. El manual y la asignación de pines deben tener prioridad sobre las suposiciones basadas en conectores macho o hembra.
Cuándo deben cruzarse TxD y RxD
Si ambos dispositivos transmiten por el mismo conductor correspondiente y reciben por otro, no pueden intercambiar datos hasta que TxD de un lado llegue a RxD del otro. Un cable null modem realiza este cruce.
No intercambie cables a ciegas mientras el equipo esté encendido. Primero identifique el estándar eléctrico y la asignación de señales. Si el control de flujo por hardware está habilitado, puede que cruzar únicamente TxD y RxD no sea suficiente.
6. Problemas habituales de conexión RS232
| Síntoma | Causa probable | Qué comprobar |
|---|---|---|
| No hay datos en ninguna dirección | Interfaz, asignación de pines o tipo de cable incorrectos | RS232/TTL/RS422/RS485, TxD, RxD, GND y necesidad de null modem |
| Caracteres ilegibles | Incompatibilidad en los parámetros de comunicación | Velocidad en baudios, bits de datos, paridad y bits de parada |
| Funciona brevemente y luego se detiene | Controlador, estabilidad del adaptador o control de flujo | Versión del controlador, gestión de energía, RTS/CTS y transferencia sostenida |
| Funciona a 9600 pero falla a 115200 | Calidad del convertidor, temporización o integridad de la señal | Velocidad en baudios nominal, prueba real del hardware y longitud del cable |
| No aparece el puerto COM | Controlador USB ausente o incompatible | Chipset, sistema operativo, administrador de dispositivos y autenticidad del cable |
| La comunicación funciona solo con un cable | Cableado interno o señales compatibles diferentes | Mapa de continuidad, líneas de handshake y asignación de pines del fabricante |
RS232 confundido con TTL, RS422 o RS485
Una de las lecciones más importantes de las discusiones reales de usuarios es que “serie” no identifica la interfaz eléctrica. Los cables USB-to-TTL y USB-to-RS232 pueden parecer similares, pero producen niveles de señal diferentes. RS422 y RS485 utilizan señalización diferencial, mientras que RS232 utiliza señalización de extremo único.
Un adaptador debe indicar explícitamente la interfaz de salida. No lo elija únicamente porque tenga USB en un extremo y cables Tx/Rx o un conector D-sub en el otro.
Asignación de pines, velocidad en baudios o control de flujo incorrectos
RS232 no negocia automáticamente los parámetros de comunicación. Si un dispositivo está transmitiendo activamente, un osciloscopio o analizador lógico puede ayudar a estimar su velocidad en baudios y el comportamiento de la señal. Si el dispositivo espera silenciosamente un comando, el manual o la documentación del fabricante suelen ser la fuente más segura.
Ambos dispositivos deben coincidir en parámetros como 9600-8-N-1, que representa 9600baud, 8bits de datos, sin paridad y 1bit de parada. Los parámetros correctos varían según el equipo.
La terminación del blindaje también puede depender del diseño del equipo y del sistema de puesta a tierra del lugar. Las recomendaciones generales contradictorias no deben sustituir el diagrama de cableado del fabricante.
Fallos del adaptador USB y del controlador
Un adaptador serie USB puede fallar debido a un chipset no compatible, un controlador ausente, un componente falsificado, el comportamiento de la gestión de energía o la incompatibilidad con software antiguo. Algunas aplicaciones heredadas esperan un comportamiento asociado a una UART física y pueden no funcionar correctamente con todos los puertos COM virtuales.
Para el servicio de campo o las actualizaciones de firmware, pruebe la combinación completa de ordenador, sistema operativo, controlador, adaptador, cable, software y equipo de destino antes de la implementación.
7. Preguntas frecuentes sobre los cables RS232
¿Se sigue utilizando RS232 actualmente?
Sí. RS232 sigue siendo común en la automatización industrial, el mantenimiento de máquinas, los instrumentos de laboratorio, los equipos POS, las consolas de red, los sistemas UPS y los dispositivos especializados. Su uso continuado se debe principalmente a que muchos equipos instalados siguen funcionando durante años.
¿DB9 siempre significa RS232?
No. DB9 describe un formato de conector, no la señal eléctrica ni el protocolo. Un puerto DB9 puede transportar RS232, RS422, RS485, CAN o una interfaz propietaria. Verifique siempre la etiqueta del puerto y el manual del equipo.
¿Se puede conectar RS232 directamente a USB?
Ningún cable pasivo puede convertir la señal USB estándar en RS232. Un adaptador USB a RS232 contiene componentes electrónicos de conversión y normalmente crea un puerto COM virtual mediante un controlador.
¿Un cable USB-to-TTL es igual que un cable USB-to-RS232?
No. TTL UART y RS232 utilizan niveles eléctricos diferentes. No debe sustituirse un adaptador USB-to-RS232 por un cable USB-to-TTL, a menos que el equipo de destino requiera específicamente TTL UART.
¿Qué longitud puede tener un cable RS232?
La longitud fiable depende de la velocidad en baudios, la capacitancia del cable, el ruido eléctrico, el rendimiento del controlador y las características del receptor. La recomendación conservadora tradicional es de aproximadamente 15m en condiciones operativas estándar, pero se prefieren recorridos más cortos en entornos ruidosos o a velocidades de transmisión elevadas. Pruebe la instalación completa en lugar de asumir que existe una distancia máxima única para todos los sistemas.
¿Un adaptador RS232-to-RJ45 convierte los datos serie en Ethernet?
No necesariamente. Muchos adaptadores DB9-to-RJ45 solo asignan los conductores serie a un conector RJ45 o a un cable de par trenzado. No convierten RS232 en Ethernet ni TCP/IP. Un servidor de dispositivos serie real contiene electrónica activa y configuración de red.
¿Por qué mi cable RS232 encaja, pero no comunica?
El conector puede encajar aunque el estándar eléctrico, la asignación de pines, la dirección del cableado o los parámetros de comunicación sean incorrectos. Compruebe el tipo de señal, la asignación TxD/RxD/GND, la necesidad de cable directo o null modem, la velocidad en baudios, la paridad, los bits de parada y el control de flujo.
