Mini USB vs. Micro USB: diferencias, identificación y compatibilidad

Mini USB y Micro USB son dos estándares distintos de conectores USB compactos, y sus clavijas no pueden acoplarse directamente en los puertos del otro estándar. En el uso diario, Mini USB se refiere a la interfaz estándar USB Mini-B de 5 pines, que presenta un perfil más grueso y escalonado. Micro USB suele referirse a la interfaz USB 2.0 Micro-B de 5 pines, mucho más plana, o a la interfaz USB 3.x Micro-B de 10 pines, más ancha y dividida en dos secciones, utilizada en dispositivos de mayor velocidad. Como tanto el Mini-B estándar como el USB 2.0 Micro-B emplean cinco contactos internos, la etiqueta «USB de 5 pines» por sí sola no indica qué conector necesita un dispositivo.

Mini-B

Más grueso, laterales escalonados

USB 2.0 Micro-B

Más plano, esquinas biseladas

USB 3.x Micro-B

Perfil ancho de dos secciones

A pesar de sus distintas formas, el Mini-B estándar de 5 pines y el USB 2.0 Micro-B de 5 pines comparten el mismo límite de tasa de señalización USB 2.0 de 480 Mbps, y la forma del conector no establece por sí misma una velocidad de carga fija. Los modos de transferencia superiores de 5 Gbps o 10 Gbps están disponibles mediante la interfaz ancha USB 3.x Micro-B de 10 pines cuando el controlador del dispositivo, el cable y el host admiten el modo correspondiente. El conector del host puede ser USB-A o USB-C. Los adaptadores pasivos pueden convertir la forma del conector en la dirección macho-hembra adecuada, mientras que la conexión de periféricos USB externos sigue dependiendo de si el dispositivo cuenta con soporte de host integrado y alimentación suficiente.

Esta comparación no incluye los puertos antiguos Mini-A/Mini-AB.

Cómo identificar Mini USB frente a Micro USB

Mini-B estándar de 5 pines vs. USB 2.0 Micro-B

Para distinguir entre Mini USB y Micro USB, mire directamente a la cara de acoplamiento del conector, teniendo en cuenta si está observando la punta metálica del conector de un cable (macho) o la abertura empotrada del puerto en un dispositivo (receptáculo hembra).

Una interfaz USB Mini-B estándar tiene una sección transversal más gruesa y escalonada. Mirando de frente a la cara de acoplamiento, uno de los lados paralelos es más ancho que el lado opuesto, y las dos paredes inclinadas se escalonan hacia el interior con muescas bien definidas. En un conector de cable Mini-B, la carcasa metálica exterior es lisa porque la sujeción depende de la geometría de retención interna dentro del receptáculo de acoplamiento (Especificación USB 2.0 y paquete ECN de Mini-B).

Una interfaz USB 2.0 Micro-B estándar tiene una sección transversal mucho más plana y de menor altura, con forma de trapecio biselado poco profundo y sin paredes laterales escalonadas. En un conector de cable Micro-B, dos diminutos ganchos metálicos de retención sobresalen de la cara exterior plana cerca de la punta y encajan en las ranuras internas del receptáculo del dispositivo. La especificación sitúa estos resortes de retención en el conector reemplazable del cable y establece una clasificación de prueba de cualificación de componentes de 10 000 ciclos de inserción para Micro-B, frente a 5 000 ciclos de prueba para Mini-B (Especificación USB 2.0 y paquete ECN de Mini-B). Esas cifras de ciclos son referencias de conformidad de laboratorio para los componentes del conector, no una garantía de que cada producto vaya a durar un número fijo de años ni de que el puerto de un dispositivo no pueda desgastarse nunca.

Tanto el Mini-B estándar como el USB 2.0 Micro-B utilizan cinco contactos internos (alimentación VBUS, tierra, datos D+/D− y un pin de identificación). Dado que el número de pines es idéntico, leer «USB de 5 pines» en el título de un producto o en un manual no basta para identificar el puerto; necesita tanto el nombre del conector (Mini-B frente a Micro-B) como el contorno de la cara de acoplamiento.

Conectores parecidos habituales: USB 3.x Micro-B ancho, Standard-B, USB-C y puertos de cámaras

Otros conectores suelen aparecer junto a Mini y Micro USB en equipos y cables:

USB 2.0 Standard-B

USB-C

• USB 3.x Micro-B ancho: Utilizado con frecuencia en discos duros externos portátiles, esta interfaz une una sección Micro-B de 5 pines junto a una segunda sección SuperSpeed de 5 pines separadas por una pequeña muesca (Especificación de cables y conectores heredados USB 3.1).
• USB Standard-B: Común en impresoras de escritorio, escáneres e interfaces de audio, el Standard-B es un conector alto y casi cuadrado con dos esquinas biseladas. Los filtros de catálogo que indican «USB-B» a veces agrupan Standard-B de tamaño completo, Mini-B y Micro-B, por lo que conviene verificar el subtipo exacto antes de realizar el pedido.
• USB-C: Un conector ovalado de bordes redondeados y lisos, con mitades superior e inferior simétricas y orientación de inserción reversible. Suele encontrarse en el extremo del ordenador o del cargador de un cable USB-C to Mini-B o USB-C to Micro-B.
• Puertos propietarios de 8 pines y de cámaras: El USB Mini-B estándar de 5 pines es un conector oficial de USB-IF utilizado en cámaras de salpicadero (dash cams), micrófonos, mandos y grabadoras portátiles, no un puerto exclusivo de cámaras. Sin embargo, algunas cámaras compactas antiguas y dispositivos de mano emplean receptáculos específicos del fabricante de 8 pines o multipin que a simple vista parecen similares y a veces se venden bajo descripciones genéricas como «mini USB 8-pin». El contorno pequeño de un puerto o la palabra «mini» en un anuncio no demuestran la compatibilidad con Mini-B o Micro-B estándar de 5 pines, así que compruebe el manual del modelo exacto si el puerto de una cámara o equipo especial parece inusual.

Velocidad de transferencia de datos: Mini USB vs. Micro USB

Límites de velocidad de USB 2.0 y transferencias reales de archivos

En los conectores estándar de 5 pines, Mini-B y USB 2.0 Micro-B tienen el mismo techo de velocidad de protocolo. Ambos están definidos para sistemas USB 2.0, donde los cables desmontables estándar admiten tasas de señalización de hasta 480 Mbps (High-Speed) así como 12 Mbps (Full-Speed) (Especificación USB 2.0).

En el uso real, dos dispositivos USB 2.0 pueden transferir archivos a velocidades muy diferentes con independencia de si utilizan Mini-B o Micro-B:

1. Capacidad del controlador del dispositivo (12 Mbps frente a 480 Mbps): Si un dispositivo se ha fabricado con un controlador interno USB Full-Speed (12 Mbps), conectarlo mediante un cable High-Speed de 480 Mbps no aumentará la velocidad del dispositivo por encima de 12 Mbps.
2. Tasa de señalización frente a velocidad de copia de archivos: Incluso cuando tanto el host como el dispositivo funcionan en modo USB 2.0 High-Speed, 480 Mbps es la tasa de señalización de bits de la capa física antes de descontar la sobrecarga del protocolo, el uso compartido del bus y los límites del almacenamiento interno. La velocidad real de transferencia de archivos depende del controlador del host, del medio de almacenamiento del dispositivo y de la calidad de la conexión del cable, en lugar de alcanzar los 60 MB/s teóricos.

USB 3.x Micro-B ancho y modos SuperSpeed

El conector ancho USB 3.x Micro-B de 10 pines pertenece a un nivel de protocolo superior. Sus cinco contactos adicionales proporcionan dos pares de señales diferenciales apantallados (transmisión y recepción) y una tierra de drenaje para la transferencia de datos SuperSpeed (Especificación de cables y conectores heredados USB 3.1).

Según el hardware, esta interfaz puede admitir funcionamiento SuperSpeed a 5 Gbps o 10 Gbps. Alcanzar cualquiera de los dos modos requiere compatibilidad en todo el enlace: el controlador interno y el puerto Micro-B ancho del dispositivo, un cable USB 3.x Micro-B ancho de 10 pines y un puerto host SuperSpeed compatible (normalmente un puerto USB 3.x Standard-A o USB-C en el ordenador) (Directrices de lenguaje, producto y embalaje USB 3.2 de USB-IF). No es posible saber si un dispositivo Micro-B ancho admite 5 Gbps o 10 Gbps solo por la forma del receptáculo, y la conexión física no garantiza una velocidad de transferencia real específica.

Diferencias de carga y alimentación

Por qué la forma del conector no fija la velocidad de carga

Un mito frecuente afirma que Mini USB está limitado a 0.5 A (500 mA) mientras que Micro USB entrega 2 A y carga cuatro veces más rápido. En realidad, la forma del conector no determina la rapidez con la que carga un dispositivo. Tres factores independientes rigen la entrega de energía por USB:

• Reglas de alimentación por bus USB 2.0 estándar en ordenadores: La Especificación USB 2.0 define la energía en un puerto de datos estándar de ordenador o concentrador (hub) en cargas unitarias de 100 mA: hasta 100 mA antes de la configuración y hasta 500 mA (cinco cargas unitarias) para un dispositivo alimentado por bus de alta potencia ya configurado. Ese límite de 500 mA es una regla para los puertos de datos USB 2.0 estándar de un host o hub, no el techo físico de un conector Mini-B.
• Valores de prueba de contactos frente a protocolos de carga: Las especificaciones de conectores de USB-IF cualifican los contactos metálicos de alimentación y tierra dentro de los conectores Mini-B y Micro-B mediante pruebas de laboratorio de transporte de corriente para que los contactos no se sobrecalienten (Paquete USB 2.0 y ECN de Mini-B; Especificación de cables y conectores heredados USB 3.1). Esos valores de prueba de componentes no actúan como un protocolo de carga, por lo que enchufar un cable Micro-B no hace que un dispositivo absorba automáticamente 2 A.
• Fuente de alimentación, método de carga y conexión del cable: La corriente de carga real depende de la fuente de alimentación, del método de carga admitido por los circuitos internos del dispositivo y de la caída de tensión a lo largo del cable y los conectores. Los estándares de carga específicos, como USB Battery Charging (BC 1.2), utilizan señalización en las líneas D+ y D− para que un dispositivo pueda identificar un cargador dedicado o un puerto de datos con carga (CDP) y absorber una corriente superior a la que permite un puerto de datos estándar (Microchip: Battery Charging with USB).

Comprobar la especificación de entrada impresa en un dispositivo o en su manual ofrece una pista inicial útil, pero alcanzar ese valor también requiere un cargador que admita el mismo método de carga y un cable adecuado. Añadir un adaptador pasivo de Mini a Micro no incorpora nuevos protocolos de carga ni eleva la potencia máxima que admite el dispositivo.

Cables solo de carga vs. cables de datos

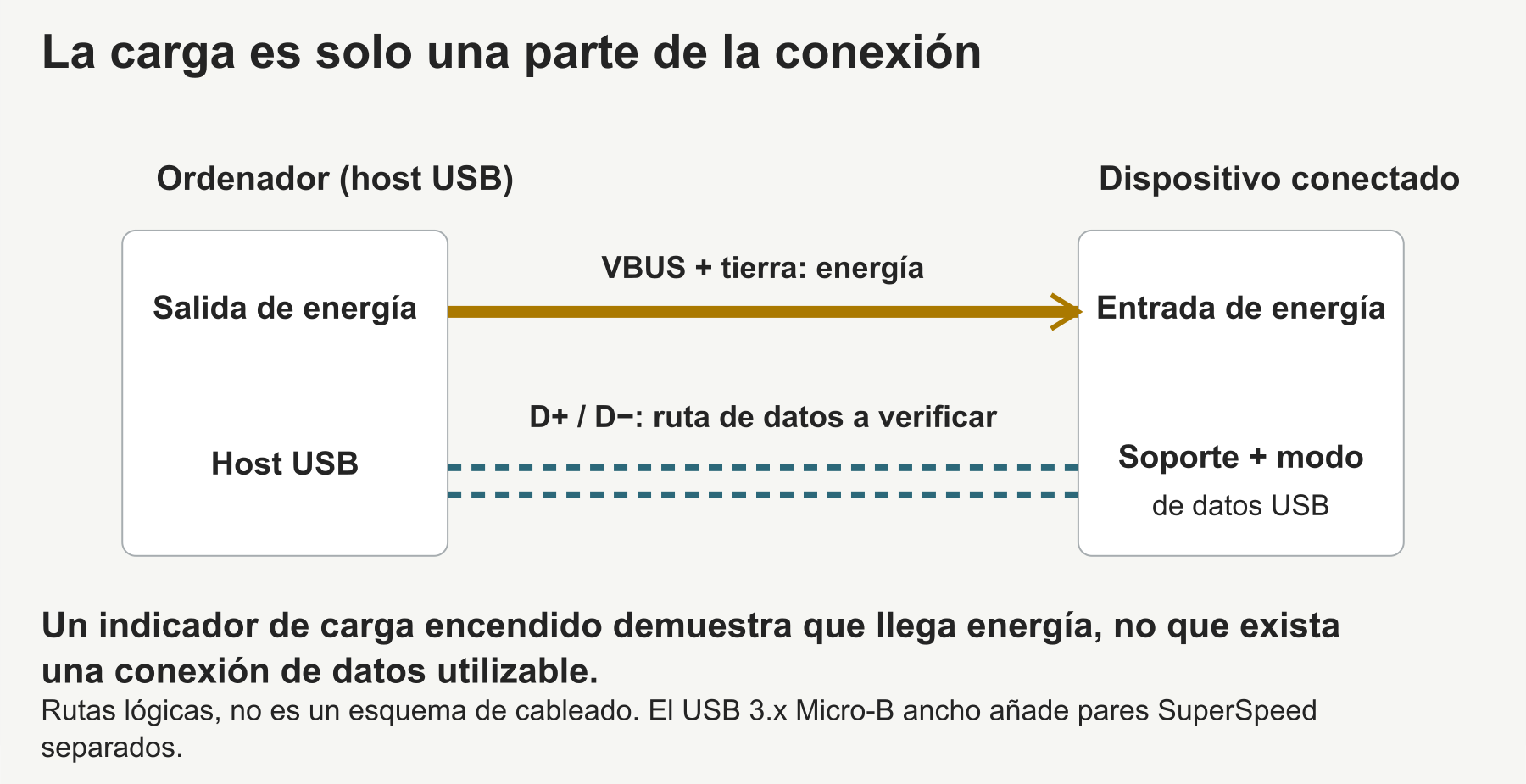

Un cable que enciende el indicador de carga de un dispositivo solo confirma que la energía llega al puerto. En las conexiones estándar Mini-B y USB 2.0 Micro-B de 5 pines, transferir archivos, actualizar el firmware o reconocer un dispositivo en un ordenador requiere una ruta de datos USB utilizable a través de las líneas D+ y D−. Las conexiones anchas USB 3.x Micro-B utilizan los pares de señales adicionales para datos SuperSpeed.

Algunos cables de alimentación omiten una ruta de datos USB utilizable y, por tanto, no pueden sincronizar archivos. Al mismo tiempo, la imposibilidad de transferir archivos no demuestra que un cable contenga únicamente dos hilos internos ni que todos los cables de solo alimentación carguen a la misma velocidad, ya que los puertos de carga dedicados y ciertos adaptadores de corriente utilizan los contactos D+/D− para identificar el cargador sin ejecutar la enumeración de datos USB (Microchip: Battery Charging with USB).

Cuando un dispositivo Mini USB o Micro USB carga al conectarlo a un ordenador pero no aparece para transferir archivos, compruebe dos aspectos:

• El cable: Cambie a un cable especificado explícitamente para sincronización de datos y carga (data sync and charging).
• El puerto del dispositivo y el modo de software: Algunos equipos utilizan un receptáculo Mini-B o Micro-B estrictamente como entrada de alimentación de CC sin electrónica de datos conectada detrás, y muchos teléfonos o dispositivos multimedia se inician por defecto en modo de solo carga hasta que se habilita la transferencia de archivos en la pantalla.

Compatibilidad, adaptadores y conexión de dispositivos

Acoplamiento físico y encaje unidireccional en USB 3.x

Los conectores Mini-B y Micro-B tienen contornos de carcasa incompatibles y no acoplan entre sí; nunca fuerce un conector que no coincida dentro de un puerto, ya que podría doblar los contactos o partir la carcasa del receptáculo. Dentro de las interfaces Mini y Micro comparadas aquí, las especificaciones definen estas reglas de acoplamiento (Paquete USB 2.0 y ECN de Mini-B; Especificación de cables y conectores heredados USB 3.1):

• Los puertos Mini-B estándar de 5 pines acoplan únicamente con conectores macho Mini-B estándar de 5 pines.
• Los puertos USB 2.0 Micro-B estándar de 5 pines acoplan únicamente con conectores macho USB 2.0 Micro-B estándar de 5 pines y bloquean físicamente los conectores Mini-B, Micro-A y USB 3.x Micro-B anchos de 10 pines.
• Los puertos USB 3.x Micro-B anchos de 10 pines acoplan tanto con un conector macho USB 3.x Micro-B de 10 pines como con un conector macho estándar USB 2.0 Micro-B de 5 pines insertado en el lado USB 2.0 de 5 pines del receptáculo.
• Los puertos Micro-AB (especificados para equipos On-The-Go y Embedded Host) aceptan un conector macho Micro-A o Micro-B de la generación correspondiente, y los puertos USB 3.x Micro-AB también aceptan conectores macho USB 2.0 Micro-A y Micro-B.

Esta retrocompatibilidad unidireccional dentro de la familia Micro significa que un cable estándar USB 2.0 Micro-B de 5 pines puede conectarse en el lado de 5 pines de un puerto ancho USB 3.x Micro-B de una unidad externa. Para que esa conexión de respaldo transfiera archivos, la unidad debe admitir el funcionamiento en USB 2.0, el cable de 5 pines debe proporcionar una ruta de datos USB 2.0 operativa y la unidad debe recibir suficiente energía para funcionar. Las transferencias se realizan entonces a velocidades USB 2.0. El sentido inverso está bloqueado porque la sección adicional SuperSpeed de 5 pines de un conector ancho USB 3.x Micro-B no cabe en un puerto estándar Micro-B de 5 pines.

Uso de adaptadores de Mini a Micro y límites del host USB

Si dispone de un cable ya conectado a un ordenador o cargador y necesita adaptar el extremo del dispositivo a la otra forma de conector, un adaptador pasivo direccional puede transformar la punta. Por ejemplo, un adaptador de Micro-B macho a Mini-B hembra (como la configuración mostrada en la hoja de datos UUSBMUSBMF6 de StarTech) recibe el conector macho Mini-B estándar de un cable y lo convierte en un conector macho Micro-B para un dispositivo Micro-B.

Al utilizar un adaptador o cable para conectar equipos, tenga en cuenta dos limitaciones:

1. Respete la dirección macho y hembra: Convertir el extremo de un cable Mini-B para un puerto Micro-B requiere un adaptador de Mini-B hembra a Micro-B macho, mientras que adaptar un cable Micro-B para un puerto Mini-B requiere la combinación de géneros inversa.
2. Conexión de periféricos USB (soporte OTG y host): Conectar una memoria flash, un teclado, un ratón o una interfaz de audio directamente a un dispositivo portátil requiere que dicho dispositivo sea capaz de actuar como host USB y que exista un esquema de alimentación adecuado para el periférico. No se puede saber si un dispositivo admite el modo host por la forma de su puerto Mini USB o Micro USB, y un adaptador pasivo o un cable estándar USB-A to Micro-B no añadirá capacidad de host a un hardware que carezca de ella. Las conexiones directas de periféricos requieren hardware controlador compatible, firmware, provisión de energía y un cable o adaptador diseñado para el modo host del dispositivo (Suplemento USB On-The-Go y Embedded Host, en el paquete USB 2.0).

Cómo elegir el cable adecuado para su dispositivo

Antes de elegir un cable de repuesto o un adaptador, verifique cuatro detalles:

1.
   Forma del puerto del dispositivo: Mire de frente al receptáculo del equipo para confirmar si se trata de un puerto Mini-B escalonado de 5 pines, un USB 2.0 Micro-B plano de 5 pines o un USB 3.x Micro-B de dos partes y 10 pines (y consulte el manual del modelo si el puerto de una cámara o instrumento parece un conector propietario de 8 pines).
2.
   Extremo opuesto del cable: Compruebe si el ordenador, concentrador o cargador utiliza un puerto USB Standard-A o un puerto USB-C, o confirme la dirección macho/hembra necesaria si va a añadir un adaptador.
3.
   Uso para datos frente a solo alimentación: Elija un cable especificado para sincronización de datos y carga siempre que necesite transferir archivos, actualizar firmware o comunicarse con el PC, y elija un cable SuperSpeed ancho de 10 pines y un puerto host que admitan el mismo modo de 5 Gbps o 10 Gbps que su dispositivo Micro-B ancho.
4.
   Longitud y ángulo del conector: En espacios de montaje reducidos, como cámaras de salpicadero o carcasas cerradas, compruebe tanto la longitud del cable como la orientación de salida de un conector acodado de 90 grados con respecto a la cara de acoplamiento.

Para buscar cables terminados según ambos extremos del conector, el género o la orientación acodada, visite la categoría de cables USB y compruebe que la ficha especifique exactamente su par de conectores y el soporte de transferencia de datos. Si busca receptáculos de montaje en placa o conectores sueltos para reparar circuitos en lugar de un cable terminado, utilice la categoría de conectores USB independiente.
