MS5015 Guía de Conector: Especificaciones, Aplicaciones y Consejos de Selección

1. Qué es un Conector MS5015? (MIL-C-5015 Información general de la norma)

El Conector MS5015, también conocido como un conector circular de mil especificaciones, fue desarrollado originalmente bajo la MIL-C-5015 estándar para vehículos militares, aeronaves y equipo de apoyo en tierra.

Hoy en día, sigue siendo uno de los conectores de trabajo pesado más utilizados gracias a su alta capacidad de corriente, durabilidad mecánica y acoplamiento roscado fiable.

El diseño MS5015 ha evolucionado desde entonces en el estándar moderno MIL-DTL-5015, ofreciendo un mejor rendimiento, tolerancias más estrictas y arreglos de inserción ampliados para aplicaciones industriales.

2. Especificaciones y materiales de conector MS5015

Los conectores MS5015 se fabrican con materiales resistentes para garantizar el rendimiento a largo plazo en entornos duros.

Materiales de consate

Aleación de aluminio (peso ligero, resistente a la corrosión)

Acero inoxidable (ambiente extremo de alta resistencia)

Latón / aleaciones de cobre

Opciones de aislante

- Caucho

- Caucho sintético

- Termoplásica

Materiales llenos de vidrio

Materiales de contacto

Cobre

Aleaciones de cobre

Nickel, exalumnos

Aleaciones personalizas para aplicaciones especiales a alta temperatura o especiales

Especificaciones eléctricas típicas

Calificación actual: hasta 150A (dependiendo del tamaño y los contactos)

Tensión: hasta 3000V

- Gama de temperatura: 55oC a 125oC

Resistencia al contacto: baja, optimizada para una transmisión de señal estable

Se sellado ambiental: Disponible con variantes IP67/IP68

3. MS5015 Connector Styles, Shell Sizes y Configuraciones de Pin

Los conectores MS5015 proporcionan una de las selecciones de patrones de inserción más grandes de la industria.

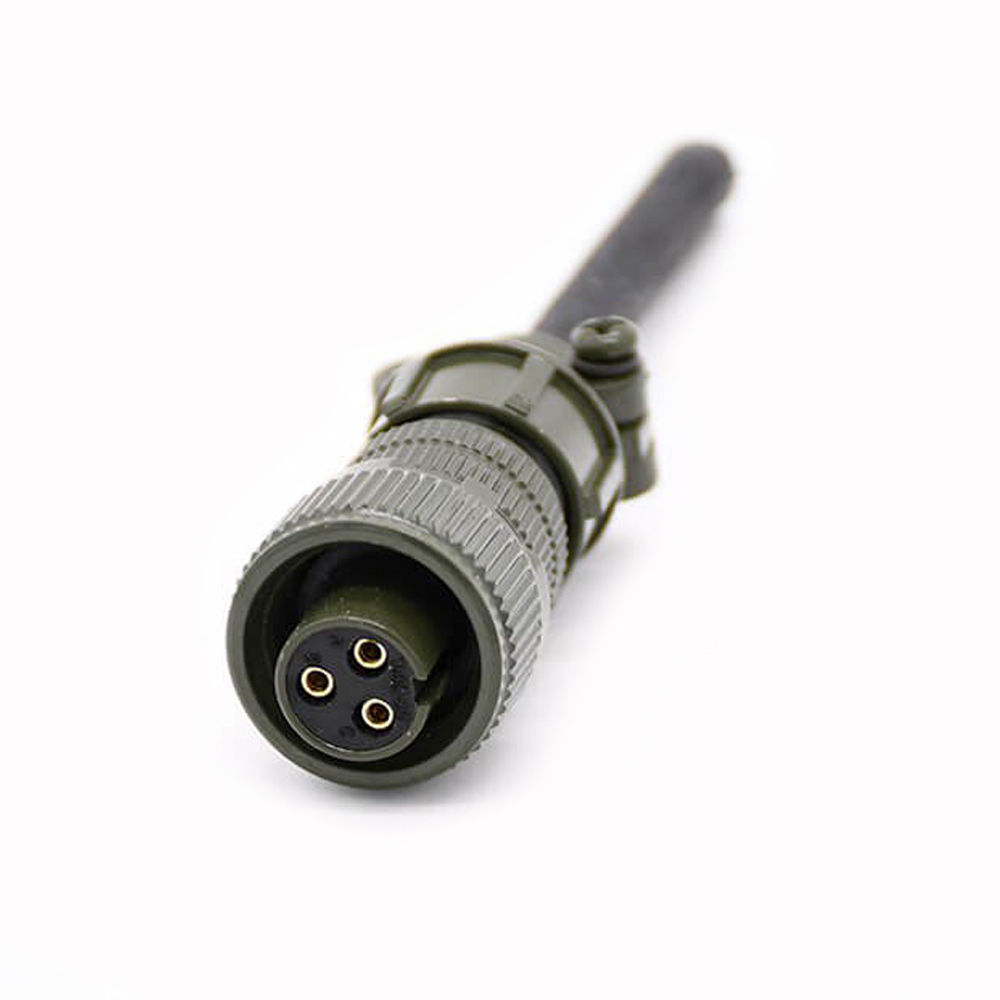

Estilos de Shell

Plug / receptáculo

- codo recta y de 90 grados

Montaje en pared, montaje de cajas, recipientes de mermelada y nuez

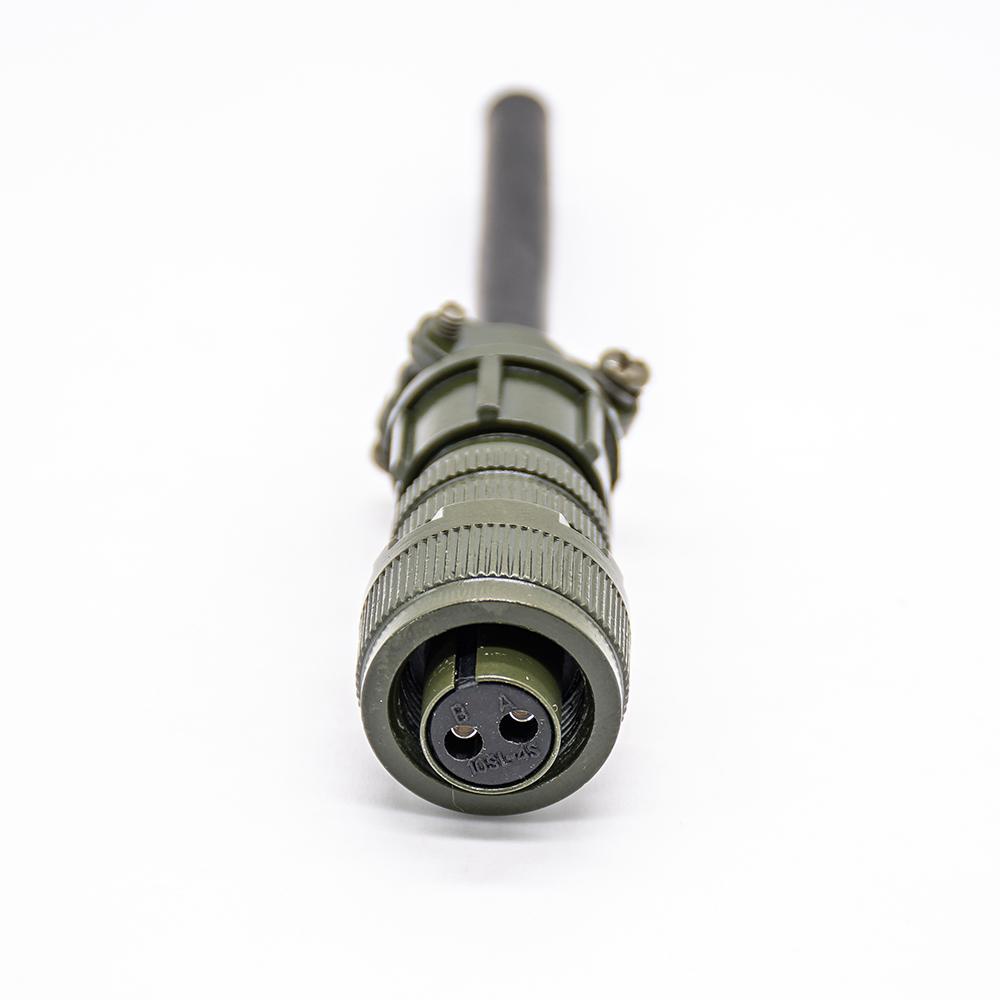

Tamaños de contall (tamaños comunes)

8S, 10S, 10SL, 12S, 14S, 16, 18, 20, 22, 24, 28, 32, 36, 40, 44, 48

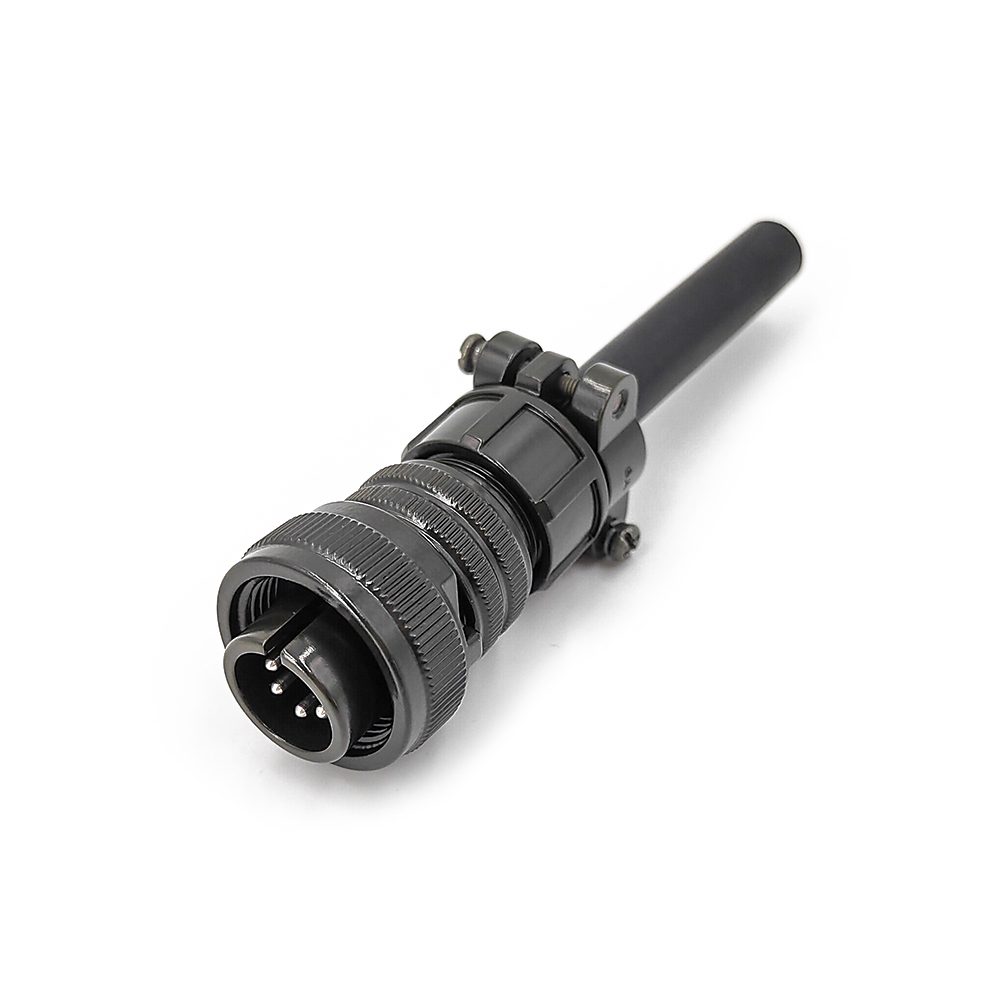

Insertar patrones

- Más Configuraciones de 300 pines

El poder, solo con señal o mezcla de energía/señal

Contactos de coaxial y termopar disponibles

4. Características clave y ventajas de rendimiento

- Acoplamiento de hilos para resistencia a la vibración

- Se sellado ambiental para uso exterior e industrial

- Capacidad mixta de contacto (la potencia y la señal)

- Opciones de chapado conforme a RoHS

- Filtrar opciones de receptáculo para la protección EMI/RFI

- Compatible con múltiples fabricantes siguiendo MIL-DTL-5015

5. Aplicaciones en Sistemas Militares e Industriales

Aunque originalmente diseñados para aeronaves, los conectores MS5015 son ahora ampliamente utilizados en:

Vehículos militares y sistemas de tierra

Máquinas herramienta industriales

Equipo pesado y maquinaria de construcción

Dispositivos médicos

Motores de Servo y robótica

Equipo marino

Sistemas de distribución y control de energía

Su combinación de durabilidad, manejo de alta corriente y amplia compatibilidad los hace ideales para ambos sistemas heredados y la moderna automatización industrial.

6. Cómo seleccione el conector adecuado MS5015

Al elegir un conector MS5015, considere:

a. Tamaño de conteo e inserto patrón

Seleccione en función del conteo de pin requerido y la capacidad actual.

b. Método de acoplamiento

Hilado vs bayoneta (bayonet para apareamiento/desmante más rápido).

c. Requisitos medioambientales

Elija versiones selladas para ambientes exteriores, marinos o polvorientos.

d. Tipo de contacto

Potencia, señal, coaxial o termopar.

e. Material y chapting

Para ambientes propensos a la corrosión, se recomienda acero inoxidable o chapado especial.

7. MS5015 vs Otros Connectores de Mil-Spec
