Eine M20-Kabelverschraubung passt nicht automatisch zu einem 20-mm-Kabel. Dies ist einer der häufigsten—und teuersten—Fehler bei der Auswahl von Kabeleinführungen. Die Kennzeichnung M20 bezeichnet normalerweise das Anschlussgewinde, während der abdichtbare Kabeldurchmesser durch einen separaten Klemmbereich bestimmt wird.
Dieser Leitfaden erklärt, wie Sie eine Kabelverschraubung anhand von Kabelaußendurchmesser, Klemmbereich, Anschlussgewinde, Gewindelänge, Material und erforderlicher Schutzart auswählen. Außerdem behandelt er schwierige Fälle, die in realen Installationen häufig auftreten: sehr dünne Kabel, vorhandene Gehäusebohrungen, vorkonfektionierte RJ45-Kabel, mehrere Kabel durch eine Einführung und Außengehäuse, in denen sich trotz Abdichtung Wasser sammelt.
Kurzantwort
Wählen Sie die Kabelverschraubung zuerst anhand des gemessenen Kabelaußendurchmessers aus. Prüfen Sie anschließend das Gehäusegewinde oder den Ausschnitt, die verfügbare Gewindelänge, die Dichtungsmethode, das Material, den Temperaturbereich und die IP-Schutzart der fertig montierten Installation. Wählen Sie eine Kabelverschraubung niemals allein anhand der Bezeichnung M, PG oder NPT aus.
1. Warum die Größen von Kabelverschraubungen leicht missverstanden werden
Gewindegröße und Kabelgröße sind unterschiedliche Spezifikationen

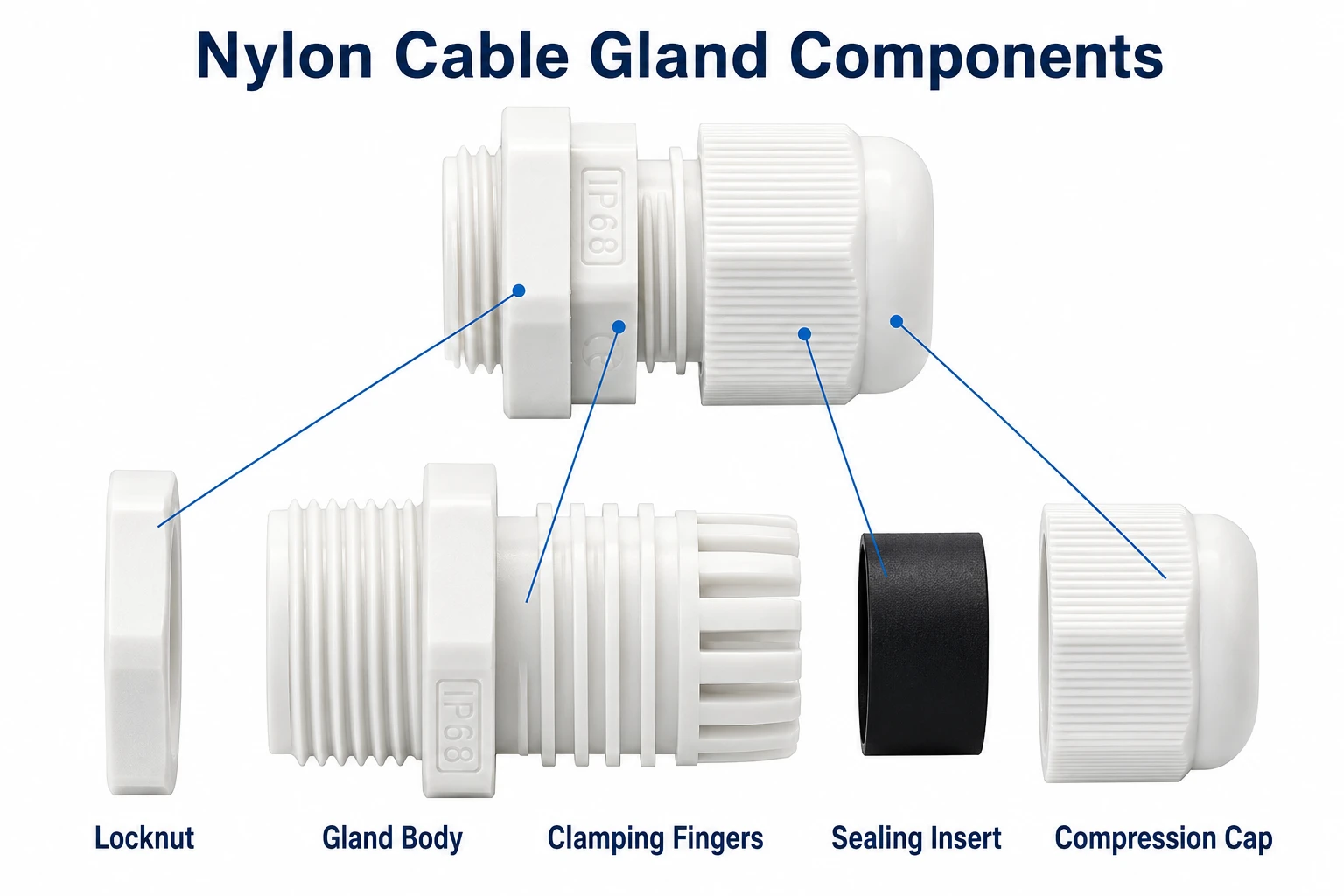

Eine Kabelverschraubung besitzt zwei Schnittstellen: eine zum Gehäuse und eine zum Kabel. Das Anschlussgewinde verbindet die Verschraubung mit einer Platte, einer Abzweigdose oder einem Maschinengehäuse. Der Dichteinsatz wird um den Kabelmantel zusammengedrückt. Diese Schnittstellen sind durch die Produktkonstruktion miteinander verbunden, haben jedoch nicht dieselben Abmessungen.
Beispielsweise beschreibt M20 × 1.5 ein metrisches Anschlussgewinde mit einem Nenndurchmesser von 20 mm und einer Steigung von 1,5 mm. Es garantiert nicht, dass ein 20-mm-Kabel hindurchpasst oder zuverlässig abgedichtet wird. Abhängig von der Verschraubungsserie und dem Dichteinsatz kann ein M20-Produkt beispielsweise einen Klemmbereich von 6–12 mm, 6–13 mm oder einen anderen vom Hersteller festgelegten Bereich besitzen.
| Spezifikation | Was sie bestimmt | Beispiel | Häufiger Fehler |
|---|---|---|---|
| Anschlussgewinde | Kompatibilität mit dem Gehäuse | M20 × 1.5 | Annahme, dass M20 für ein 20-mm-Kabel geeignet ist |
| Klemmbereich | Kabelaußendurchmesser, die abgedichtet und fixiert werden können | 6–13 mm | Nur den maximalen Durchmesser prüfen |
| Gewindelänge | Nutzbare Wandstärke und Gewindeeingriff | 8 mm | Eine Verschraubung mit kurzem Gewinde für ein dickwandiges Gehäuse kaufen |
| Freie Durchgangsöffnung | Ob Kabel oder Steckverbinder physisch hindurchpassen | Produktspezifisch | Einen großen vorkonfektionierten Stecker ignorieren |
| IP-Schutzart | Geprüfter Schutz gegen Feststoffe und Wasser unter angegebenen Bedingungen | IP68 | Annahme, dass jede installierte Baugruppe IP68 beibehält |
Warum ein größeres Gewinde eine kleinere Dichtöffnung enthalten kann
Eine große Gehäuseeinführung und ein kleines Kabel können in derselben Installation vorkommen. Hersteller bieten deshalb reduzierte Klemmeinsätze, herausnehmbare Inneneinsätze und unterschiedliche Dichtbereiche für dieselbe Gewindegröße an. So kann ein Installateur ein dünnes Kabel in einer vorhandenen M20-Bohrung abdichten, ohne einen separaten Gewindereduzierer hinzuzufügen.
Diese Konstruktion ist praktisch, bedeutet jedoch, dass der Wechsel von M16 zu M20 keinen größeren Kabelbereich garantiert. Lesen Sie stets den minimalen und maximalen Kabeldurchmesser, anstatt den Gummieinsatz anhand der Gewindekennzeichnung zu beurteilen.
Vier Abmessungen, die Sie vor der Bestellung erfassen sollten
- Kabelaußendurchmesser: Messen Sie den fertigen Mantel an der späteren Dichtstelle.
- Einführungsgröße und Gewinde: Ermitteln Sie, ob es sich um ein metrisches, PG- oder NPT-Gewinde oder um eine einfache Durchgangsbohrung handelt.
- Wandstärke des Gehäuses: Stellen Sie sicher, dass genügend Gewinde für eine Gegenmutter oder einen vollständigen Gewindeeingriff verbleibt.
- Größte Durchgangsabmessung: Messen Sie jeden RJ45-Stecker, Anschluss, jede Aderendhülse oder jeden angespritzten Steckverbinder, der nicht entfernt werden kann.
2. So wählen Sie die richtige Größe der Kabelverschraubung
Schritt 1: Tatsächlichen Kabelaußendurchmesser messen

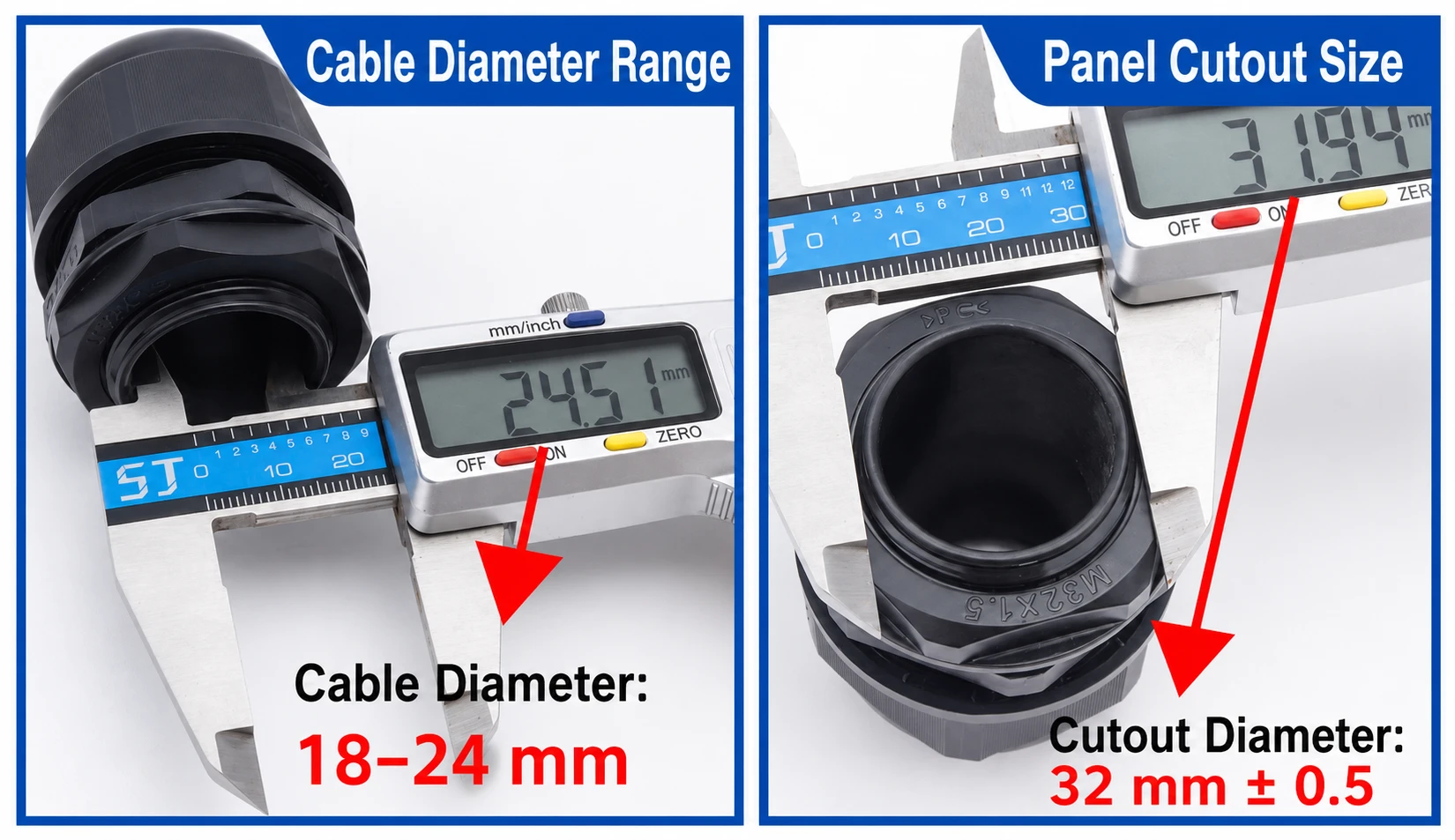

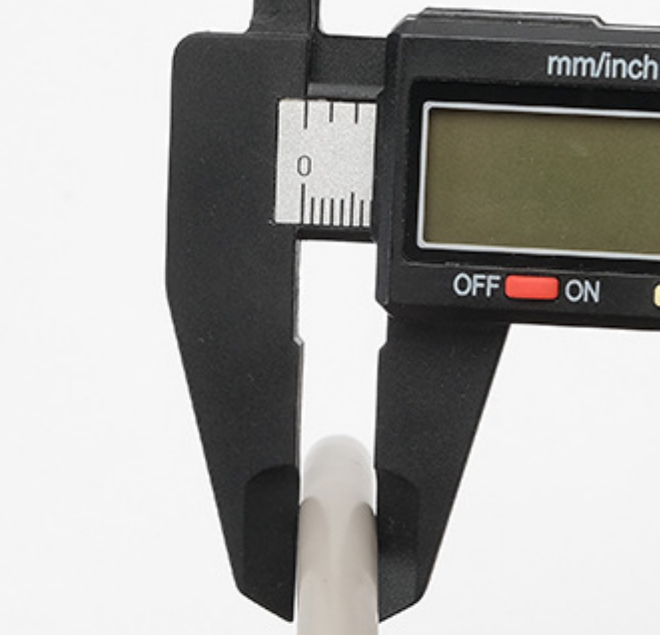

Messen Sie das Kabel mit einem Messschieber an der Stelle, an der der Dichteinsatz greifen wird. Wählen Sie nicht anhand des Leiterquerschnitts, der AWG-Größe, der Aderzahl oder einer nominellen Kabelbezeichnung. Ein 5-adriges Leistungskabel und ein 5-adriges Steuerkabel können sehr unterschiedliche Außendurchmesser besitzen.
Messen Sie über dem normalen Kabelmantel—nicht über einem Etikett, einer Reparatur mit Schrumpfschlauch, einem Wellrohr oder einem verformten Abschnitt. Messen Sie bei ovalen oder unregelmäßigen Kabeln sowohl die Haupt- als auch die Nebenachse und wählen Sie eine für diese Kabelform ausgelegte Verschraubung oder einen passenden Einsatz.
Schritt 2: Kabel mit dem angegebenen Klemmbereich abgleichen

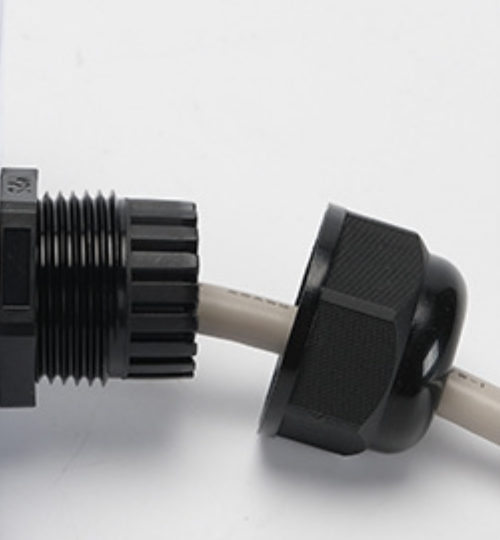

Der Kabeldurchmesser muss innerhalb des vom Hersteller angegebenen minimalen und maximalen Klemmbereichs liegen. Ein Kabel unterhalb des Mindestwertes lässt sich möglicherweise weder ausreichend fixieren noch abdichten. Ein Kabel oberhalb des Maximalwertes kann den Einsatz beschädigen, die Montage verhindern oder den Kabelmantel übermäßig belasten.
Vermeiden Sie nach Möglichkeit, das Kabel genau an der Grenze des Klemmbereichs einzusetzen, insbesondere wenn Manteltoleranzen, Temperaturänderungen oder wiederholte Bewegungen zu erwarten sind. Eine Position nahe der Mitte des Bereichs bietet im Allgemeinen mehr Montagespielraum, maßgeblich bleiben jedoch die Herstellerangaben.
Schritt 3: Gewinde, Steigung und Gehäuseöffnung abgleichen

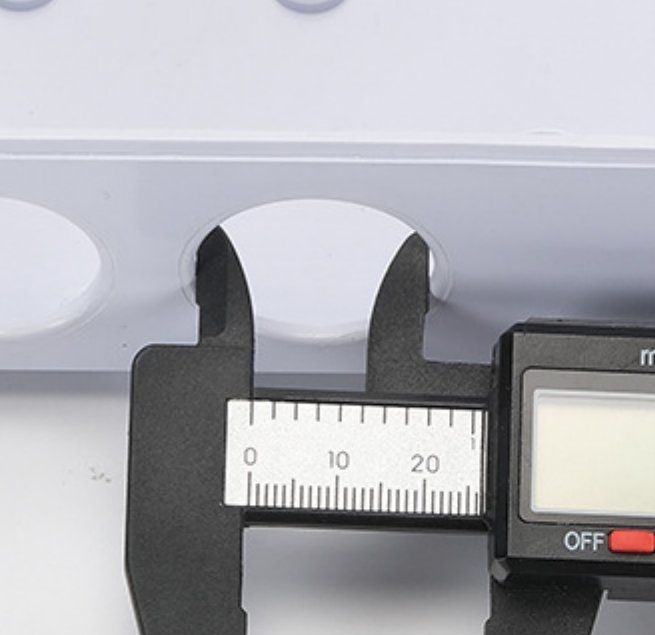

Nachdem die Kabelpassung bestätigt wurde, bestimmen Sie die Gehäuseschnittstelle. Stimmen Sie bei einer Gewindeeinführung sowohl die Bezeichnung als auch die Steigung ab. Prüfen Sie bei einer einfachen Durchgangsbohrung den empfohlenen Ausschnittdurchmesser und verwenden Sie die richtige Gegenmutter sowie eine Dichtscheibe oder einen O-Ring.
Schrauben Sie keine metrische Kabelverschraubung mit Gewalt in eine PG-Öffnung und behandeln Sie eine ähnlich aussehende NPT-Größe nicht als austauschbar. Ein nur teilweise eingreifendes Gewinde kann sich fest anfühlen, bietet jedoch möglicherweise eine schlechte Fixierung, beschädigte Gewinde und eine unzuverlässige Umgebungsabdichtung.
Schritt 4: Gewindelänge, Material und Umgebung prüfen
Ein dickwandiges Gussgehäuse kann eine Kabelverschraubung mit langem Gewinde erfordern, während bei einer dünnen Blechplatte ein Standardgewinde mit Gegenmutter ausreichen kann. Prüfen Sie anschließend die Betriebsumgebung: UV-Strahlung, Öle, Chemikalien, intensive Reinigungsverfahren, Salznebel, Temperatur, Stöße und elektromagnetische Verträglichkeit können die Wahl des geeigneten Materials und der Konstruktion beeinflussen.
- Messen Sie den Kabelaußendurchmesser.
- Bestimmen Sie, ob es sich um ein rundes, flaches, mehrfaches oder vorkonfektioniertes Kabel handelt.
- Wählen Sie einen Klemmbereich, der den gemessenen Durchmesser einschließt.
- Stimmen Sie das genaue Gewindesystem und die Steigung mit dem Gehäuse ab.
- Prüfen Sie Ausschnittgröße, Wandstärke und Gewindelänge.
- Wählen Sie eine Ausführung aus Nylon, Messing, Edelstahl, eine EMV-Ausführung oder eine anwendungsspezifische Konstruktion.
- Bestätigen Sie die erforderliche IP-Schutzart, Zulassungen und Montageanweisungen.

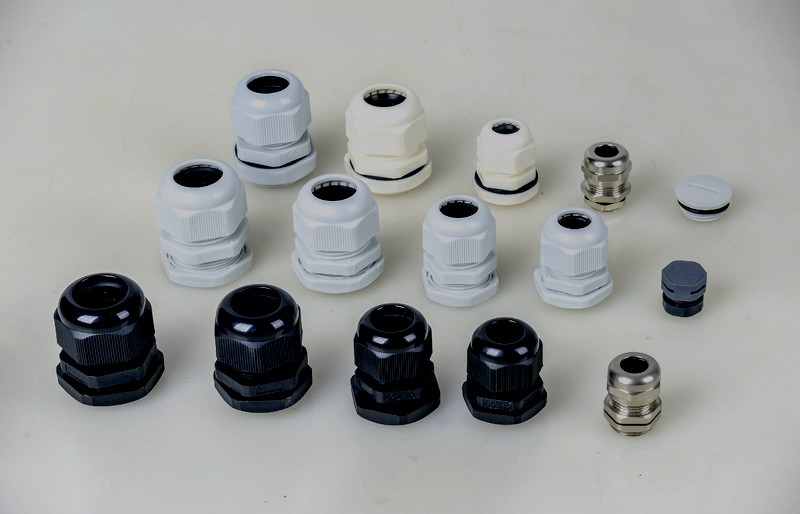

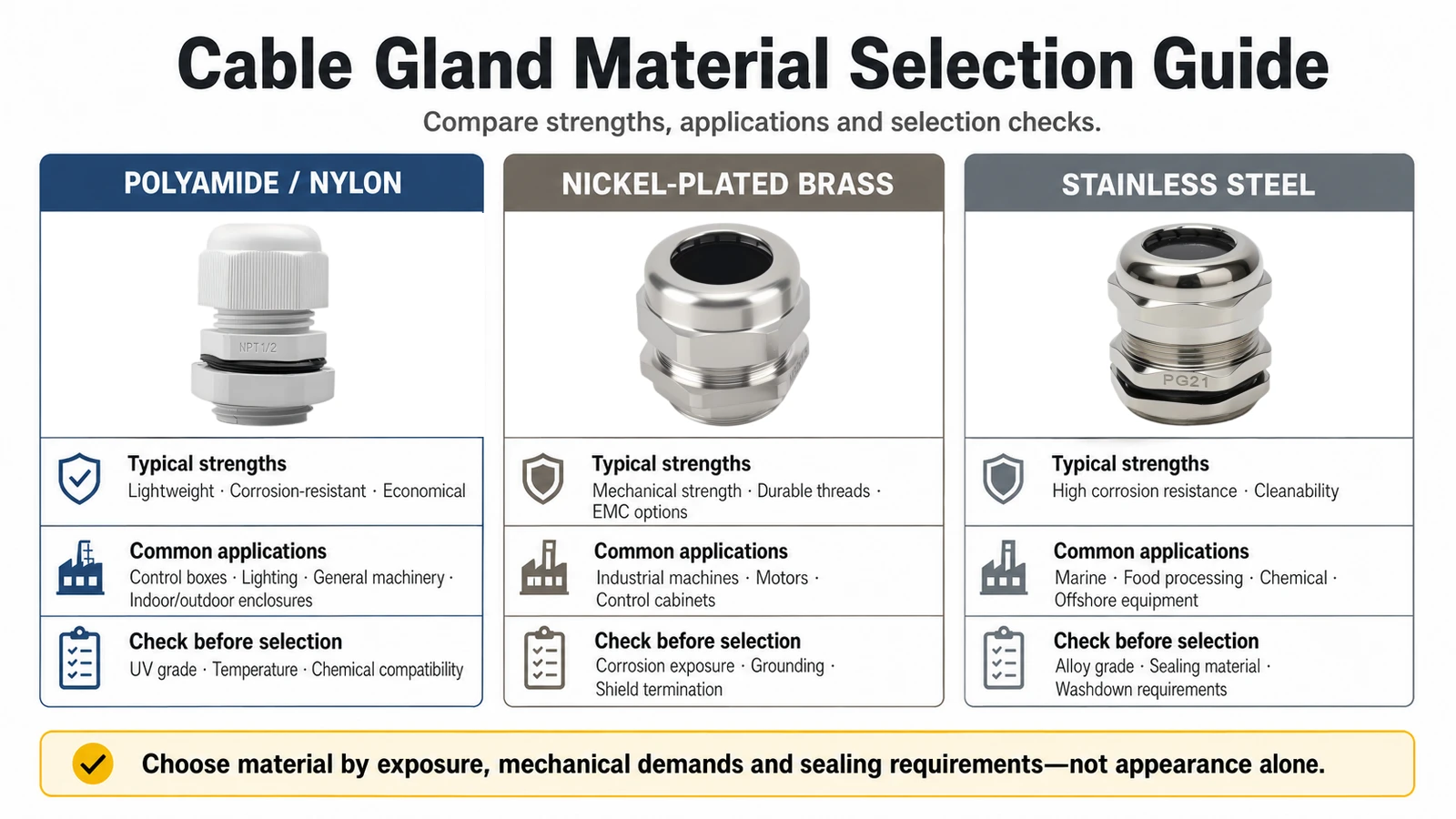

| Material | Typische Stärken | Häufige Anwendungen | Vor der Auswahl prüfen |
|---|---|---|---|
| Polyamid/Nylon | Leicht, korrosionsbeständig und wirtschaftlich | Steuerkästen, Beleuchtung, allgemeiner Maschinenbau sowie Innen- und Außengehäuse | UV-Beständigkeit, Temperatur und chemische Verträglichkeit |
| Vernickeltes Messing | Mechanische Festigkeit, langlebige Gewinde und EMV-Optionen | Industriemaschinen, Motoren und Schaltschränke | Korrosionsbelastung, Erdung und Schirmanschluss |
| Edelstahl | Hohe Korrosionsbeständigkeit und gute Reinigungsfähigkeit | Schifffahrt, Lebensmittelverarbeitung, Chemie- und Offshore-Anlagen | Legierungsgüte, Dichtungsmaterial und Anforderungen an die Nassreinigung |

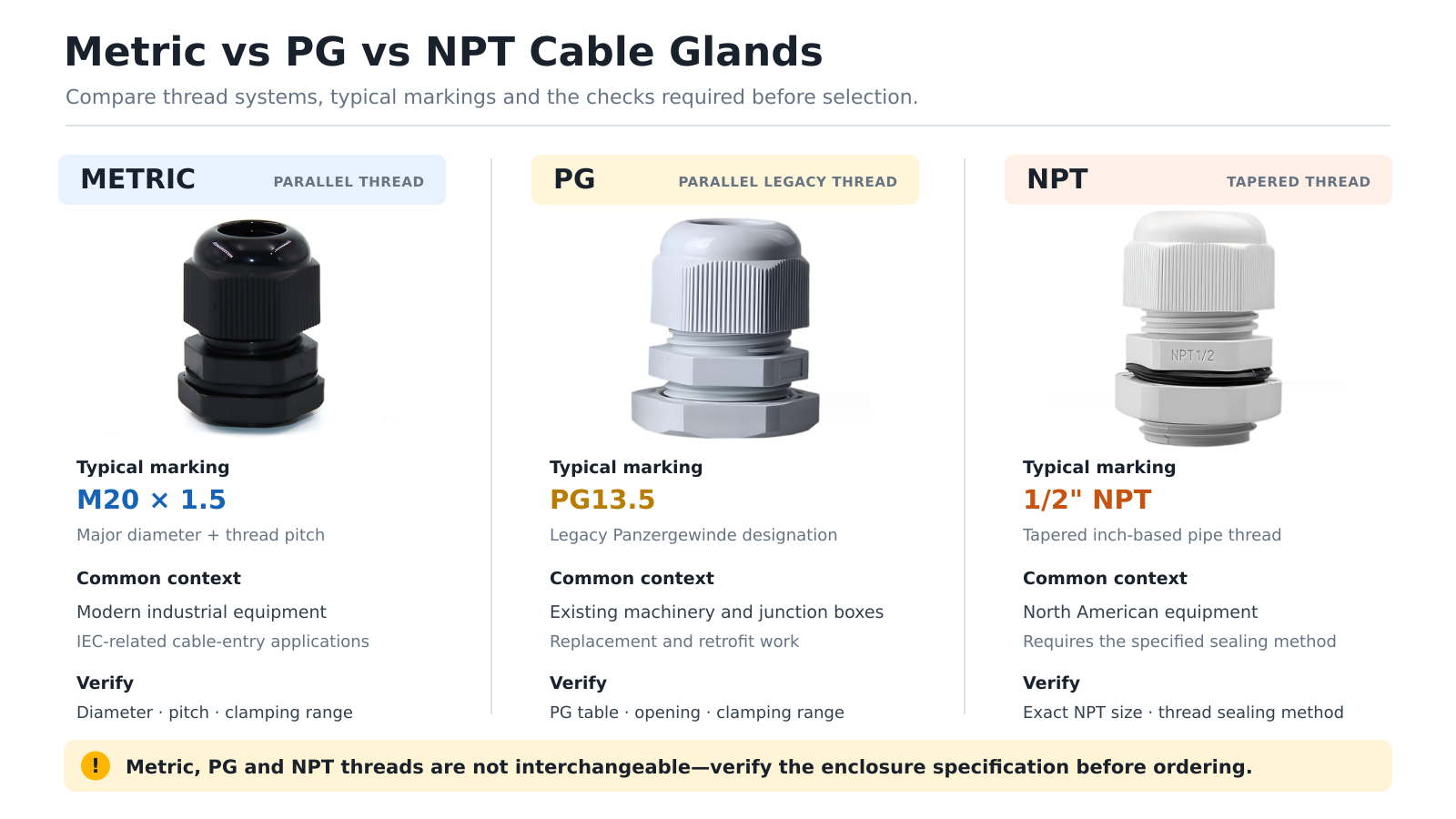

3. Metrische, PG- und NPT-Kabelverschraubungen im Vergleich
Metrische Gewinde für Kabelverschraubungen
Metrische Kabelverschraubungen verwenden häufig Bezeichnungen wie M12 × 1.5, M16 × 1.5, M20 × 1.5 und M25 × 1.5. Die erste Zahl bezeichnet den nominalen Gewindeaußendurchmesser, die zweite die Steigung. Metrische Anschlussgewinde werden in modernen Industrieanlagen häufig verwendet und unterliegen bei Kabelverschraubungsanwendungen IEC-bezogenen Anforderungen.
PG-Gewinde für Kabelverschraubungen
PG oder Panzergewinde ist ein älteres Gewindesystem, das weiterhin in bestehenden Maschinen, Abzweigdosen und Produkten für verschiedene Märkte vorkommt. Eine PG-Bezeichnung darf nicht als direkter metrischer Kabel- oder Bohrungsdurchmesser verstanden werden. Verwenden Sie die PG-Gewindetabelle und die Klemmbereichsdaten des Herstellers. Europäische Anlagen wurden weitgehend auf metrische Einführungen umgestellt, doch PG-Produkte bleiben für Ersatz- und Nachrüstarbeiten relevant.
NPT-Gewinde für Kabelverschraubungen
NPT ist ein konisches Rohrgewinde auf Zollbasis, das häufig in nordamerikanischen Anlagen anzutreffen ist. Es unterscheidet sich hinsichtlich Abmessungen und Funktion von parallelen metrischen und PG-Einführungen. Stimmen Sie die genaue NPT-Bezeichnung ab und befolgen Sie die vorgeschriebene Dichtungsmethode. Verwenden Sie keine optisch ähnliche metrische oder PG-Verschraubung als Ersatz.
| Gewindesystem | Typische Kennzeichnung | Allgemeine Form | Auswahlpriorität |
|---|---|---|---|
| Metrisch | M20 × 1.5 | Paralleles metrisches Gewinde | Außendurchmesser, Steigung und Klemmbereich abstimmen |
| PG | PG9, PG13.5, PG21 | Paralleles älteres Gewinde | Tatsächliche PG-Maßtabelle verwenden und keine Millimeterwerte ableiten |
| NPT | 1/2" NPT | Konisches Zoll-Rohrgewinde | NPT-Größe und vorgeschriebene Gewindeabdichtung abstimmen |
Wichtig: Eine Umrechnungstabelle kann bei der Ermittlung möglicher Produkte helfen, macht metrische, PG- und NPT-Gewinde jedoch nicht austauschbar. Prüfen Sie die tatsächliche Gehäusespezifikation, bevor Sie einen Adapter oder eine Ersatzverschraubung bestellen.
4. Kabelverschraubungen für dünne, mehrere und vorkonfektionierte Kabel
So dichten Sie ein dünnes Kabel mit etwa 3 mm Durchmesser ab
Wenn ein 3-mm-Kabel unterhalb des minimalen Klemmdurchmessers der Verschraubung liegt, ist stärkeres Anziehen keine zuverlässige Lösung. Wählen Sie einen kleineren Klemmbereich, einen vom Hersteller zugelassenen Reduziereinsatz oder eine speziell für Kabel mit kleinem Durchmesser entwickelte Verschraubung. Bei zertifizierten oder sicherheitskritischen Anlagen sollte nicht davon ausgegangen werden, dass improvisierte Schlauchhülsen, Klebeband oder eingespritztes Silikon die ursprüngliche IP-Schutzart, Zugentlastung oder Zulassungen aufrechterhalten.
So führen Sie ein Kabel mit RJ45-Stecker oder angespritztem Steckverbinder ein
Eine überdimensionierte herkömmliche Kabelverschraubung kann den Steckverbinder möglicherweise passieren lassen, hinterlässt anschließend jedoch zu viel Freiraum um den Kabelmantel. Die bessere Lösung ist normalerweise eine teilbare Kabelverschraubung für ein vorkonfektioniertes Kabel, ein teilbarer Kabeleinführungsrahmen oder eine speziell entwickelte Gehäusedurchführung. Der geteilte Einsatz schließt sich um das Kabel, nachdem der Steckverbinder hindurchgeführt wurde, sodass keine erneute Konfektionierung vor Ort erforderlich ist.
Dies entspricht auch einer aktuellen Entwicklungsrichtung bei Kabeleinführungen: Modulare teilbare Systeme nehmen werkseitig konfektionierte Ethernet-, Servo-, Daten- und Leistungskabelsätze auf und erleichtern gleichzeitig Nachrüstung und Wartung. Die Produkteigenschaften variieren. Prüfen Sie daher Kabeldurchmesser, Steckverbinderabmessungen, Zugentlastung und die angegebene IP-Schutzart der genauen Konfiguration.
So führen Sie mehrere oder flache Kabel durch eine Einführung
Drücken Sie nicht zwei oder mehr runde Kabel in einen standardmäßigen Einsatz mit nur einer Bohrung. Die Zwischenräume zwischen den Kabeln bilden Leckagewege und führen zu ungleichmäßiger Klemmung. Verwenden Sie einen Mehrloch-Dichteinsatz mit passender Größe für jedes Kabel, eine Mehrfach-Kabelverschraubung oder ein modulares Kabeleinführungssystem. Flachkabel benötigen ebenfalls einen an ihr Profil angepassten Flacheinsatz anstelle einer runden Dichtung.
| Installationsproblem | Empfohlene Lösung | Vermeiden |
|---|---|---|
| Kabel liegt unterhalb des minimalen Klemmbereichs | Kleinere Verschraubung oder zugelassener Reduziereinsatz | Übermäßiges Anziehen oder Abdichten mit Klebeband |
| RJ45- oder angespritzter Stecker ist größer als das Kabel | Teilbare Verschraubung, teilbarer Einführungsrahmen oder Durchführungssteckverbinder | Überdimensionierte Einlochverschraubung mit offenem Spalt |
| Mehrere Kabel müssen dieselbe Platteneinführung nutzen | Mehrlocheinsatz oder modulare Mehrfach-Kabeleinführung | Kabelbündel durch eine einzelne runde Dichtung führen |
| Flach- oder Bandkabel | Profilangepasster Flachkabeleinsatz | Gewaltsames Einführen in eine runde Standarddichtung |
5. So installieren Sie eine wasserdichte Kabelverschraubung richtig
Verstehen, was die IP-Schutzart abdeckt
IEC 60529 klassifiziert den Gehäuseschutz gegen Feststoffe und Wasser. Eine Kabelverschraubung kann mit einer IP-Schutzart angeboten werden, doch der Schutz des fertigen Gehäuses hängt von der vollständig montierten Schnittstelle ab: korrekter Kabeldurchmesser, unbeschädigte Dichtung, geeignete Gehäuseoberfläche, richtiger Ausschnitt, Dichtscheibe oder O-Ring, ausreichender Gewindeeingriff und korrektes Anziehverfahren.
IP68 darf nicht als eine universelle Eintauchtiefe oder unbegrenzte Unterwasserverwendung verstanden werden. Die anwendbare Tiefe und Dauer über die IPX7-Bedingung hinaus werden für das geprüfte Produkt definiert. Prüfen Sie die vom Hersteller angegebenen Prüfbedingungen und ob die Schutzart für die von Ihnen verwendete montierte Konfiguration gilt.
Montageablauf für ein Außengehäuse

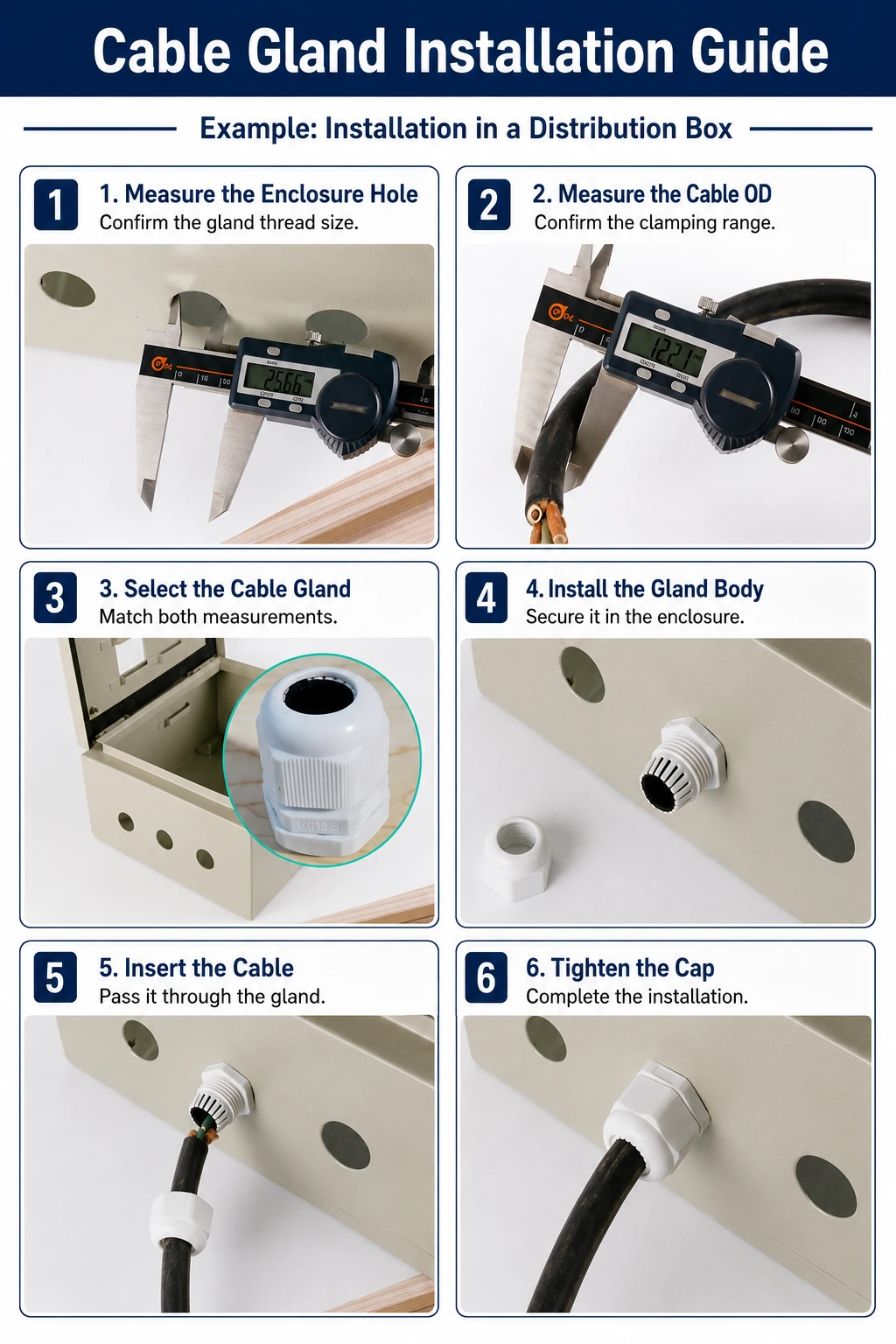

- Prüfen Sie vor dem Bohren, ob Kabelverschraubung, Kabel und Gehäuse kompatibel sind.
- Fertigen Sie den vorgegebenen Ausschnitt an und entfernen Sie Grate, ohne die Bohrung zu vergrößern.
- Legen Sie die Gehäusedichtung oder den O-Ring flach auf eine saubere und geeignete Gehäuseoberfläche.
- Sichern Sie eine Durchgangsbohrung mit der richtigen Gegenmutter; schrauben Sie eine Gewindeeinführung vollständig ein, ohne das Gewinde zu verkanten.
- Führen Sie das Kabel hindurch und positionieren Sie einen unbeschädigten, runden Mantelabschnitt im Dichtbereich.
- Ziehen Sie Verschraubungskörper und Druckmutter gemäß Herstelleranweisung oder angegebenem Drehmoment an.
- Prüfen Sie die Fixierung durch kontrolliertes Ziehen, kontrollieren Sie die Dichtung und führen Sie die erforderliche Gehäuseprüfung durch.
Bevorzugen Sie bei Außengehäusen eine seitliche oder untere Kabeleinführung, sofern die Konstruktion dies zulässt, und bilden Sie vor der Einführung eine Abtropfschlaufe. Diese Maßnahmen reduzieren die direkte Wasserbelastung, ersetzen jedoch keine korrekt bemessene und montierte Kabelverschraubung sowie kein geeignetes Gehäuse.
Häufige Installationsfehler und Ausfallarten
| Fehler | Wahrscheinliche Folge | Korrektur |
|---|---|---|
| Auswahl nur anhand der Kennzeichnung M, PG oder NPT | Kabel passt nicht oder wird nicht abgedichtet | Gewinde und Klemmbereich getrennt prüfen |
| Kabeldurchmesser liegt unter dem Mindestwert | Schlechte Fixierung und möglicher Wassereintritt | Kleineren Bereich oder zugelassenen Reduziereinsatz verwenden |
| Mehrere Kabel in einer Einlochdichtung | Spalten zwischen den Kabelmänteln | Mehrlocheinsatz verwenden |
| Falsches oder nur teilweise eingreifendes Gewinde | Beschädigte Einführung und schwache Abdichtung | Genaue Norm und Steigung abstimmen |
| Gewinde für die Wand zu kurz | Unzureichender Eingriff der Gegenmutter oder des Gewindes | Ausführung mit langem Gewinde wählen |
| Obere Einführung ohne Wasserführung | Erhöhte Belastung durch stehendes oder auftreffendes Wasser | Wenn möglich seitliche/untere Einführung und Abtropfschlaufe verwenden |
| Klebeband oder Silikon als primäre Abdichtung verwenden | Schwierige Wartung und ungeprüfte Leistung | Eine für das Kabel entwickelte und geprüfte Einführungslösung verwenden |
6. Zwei Praxisbeispiele zur Auswahl von Kabelverschraubungen
Fall 1: Eine M16-Verschraubung ist zu klein, aber der M20-Einsatz erscheint ebenfalls zu klein
Ein Installateur besitzt ein Kabel, das nicht in eine M16-Kabelverschraubung passt, und bestellt als Ersatz eine M20-Ausführung. Die M20-Verschraubung wird mit einem Reduziereinsatz und einem kurzen Anschlussgewinde geliefert. Das Kabel passt weiterhin nicht, und die Verschraubung lässt sich nicht durch die dicke Gehäusewand befestigen.
Der Fehler besteht darin, M20 als Kabelkapazität zu betrachten. Richtig ist es, den Kabelaußendurchmesser zu messen, ein Produkt auszuwählen, dessen angegebener Klemmbereich diesen Messwert einschließt, und anschließend die richtige Gewindelänge zu wählen. Wenn das Gehäuse bereits eine M20-Bohrung besitzt, kann eine M20-Verschraubung mit einem geeigneten Einsatz für den vollen Klemmbereich funktionieren. Bei einer dicken Wand kann zusätzlich eine Ausführung mit langem Gewinde erforderlich sein.
Fall 2: Ein vorkonfektioniertes PoE-Kamerakabel muss in ein Außengehäuse eingeführt werden
Der RJ45-Stecker ist wesentlich breiter als das Ethernet-Kabel. Eine herkömmliche Verschraubung, die groß genug für den Stecker ist, kann den Kabelmantel anschließend möglicherweise nicht abdichten. Das Entfernen und erneute Konfektionieren des Steckers erfordert zusätzliche Werkzeuge und Arbeitsaufwand und kann die Zuverlässigkeit der Datenverbindung beeinträchtigen.
Eine teilbare Kabelverschraubung oder ein teilbarer Einführungsrahmen ermöglicht die Durchführung des konfektionierten Kabels, während sich ein korrekt dimensionierter geteilter Einsatz um den Mantel schließt. Montieren Sie die Abzweigdose so, dass die Einführung geschützt ist, führen Sie das freiliegende Kabel nach unten in eine Abtropfschlaufe und bewahren Sie die Verbindung im Gehäuse auf. Isolierband allein sollte nicht als primäre Umgebungsabdichtung dienen.
7. Häufig gestellte Fragen zur Größe von Kabelverschraubungen
7.1 Fragen zu Größe und Gewinde
Bedeutet M20, dass die Kabelverschraubung für ein 20-mm-Kabel geeignet ist?
Nein. M20 bezeichnet den nominalen Durchmesser des metrischen Anschlussgewindes. Die Kabelpassung wird durch den Klemmbereich und die freie Durchgangsöffnung des Produkts bestimmt.
Welche Kabelverschraubung sollte ich für ein 3-mm-Kabel verwenden?
Wählen Sie eine Verschraubung oder einen vom Hersteller zugelassenen Reduziereinsatz, deren angegebener Klemmbereich 3 mm einschließt. Gehen Sie nicht davon aus, dass PG7 geeignet ist, ohne den tatsächlichen minimalen und maximalen Kabeldurchmesser zu prüfen.
Was bedeutet PG9?
PG9 ist eine standardisierte ältere Gewindebezeichnung und keine zuverlässige Angabe dafür, dass jede PG9-Verschraubung ein 9-mm-Kabel abdichtet. Prüfen Sie die PG-Gewindeabmessungen, die erforderliche Gehäuseöffnung und den Klemmbereich der jeweiligen Verschraubung.
Kann ich eine M16-Kabelverschraubung durch M20 ersetzen?
Nur wenn das Gehäuse eine M20-Einführung oder einen geeigneten Adapter aufnehmen kann und die ausgewählte M20-Verschraubung den richtigen Klemmbereich besitzt. Das größere Gewinde allein bestätigt nicht die Kabelkompatibilität.
7.2 Fragen zu besonderen Kabeleinführungen
Können zwei Kabel durch eine Kabelverschraubung geführt werden?
Verwenden Sie eine Kabelverschraubung mit einem speziell entwickelten Zweilocheinsatz oder eine modulare Mehrfach-Kabeleinführung. Legen Sie nicht zwei Kabel in eine einzelne runde Standard-Dichtöffnung.
Wie führe ich ein Kabel mit RJ45-Stecker durch ein Gehäuse?
Verwenden Sie eine teilbare Kabelverschraubung, einen teilbaren Kabeleinführungsrahmen oder eine geeignete, für vorkonfektionierte Kabel entwickelte Durchführung. Dadurch vermeiden Sie eine überdimensionierte Verschraubung, die sich nicht um den kleineren Kabelmantel schließen kann.
7.3 Fragen zu Wasserdichtigkeit und Funktion
Ist jede IP68-Kabelverschraubung für den dauerhaften Unterwassereinsatz geeignet?
Nein. Prüfen Sie die vom Hersteller angegebene Prüftiefe, Prüfdauer, den Kabelbereich und die Montageanforderungen. Auch das vollständige Gehäuse muss für die vorgesehene Umgebung ausgelegt und geprüft sein.
Was ist der Unterschied zwischen einer Kabelverschraubung und einem wasserdichten Steckverbinder?
Eine Kabelverschraubung dichtet ein durchgehendes Kabel beim Eintritt in ein Gehäuse ab und fixiert es. Ein wasserdichter Steckverbinder bildet eine trennbare elektrische Schnittstelle. Für eine statische Kabeleinführung kann eine Verschraubung einfacher sein; bei Geräten, die getrennt werden müssen, ist möglicherweise ein entsprechend klassifizierter Steckverbinder geeigneter. Eine ausführlichere Gegenüberstellung finden Sie unter M12 reicht nicht aus? Wasserdichte Rundsteckverbinder auswählen.
Fazit
Die richtige Größe einer Kabelverschraubung ergibt sich aus einer Reihe von Prüfungen und nicht aus einer einzigen Zahl. Beginnen Sie mit dem gemessenen Kabelaußendurchmesser und dem Klemmbereich. Prüfen Sie anschließend Gewindenorm, Steigung, Ausschnitt, Wandstärke, Gewindelänge, Material, IP-Anforderungen und jeden Steckverbinder, der durch die Öffnung geführt werden muss.
Bei standardmäßigen Rundkabeln verhindert dieses Verfahren die meisten Passungs- und Dichtungsprobleme. Wählen Sie bei dünnen, flachen, mehreren oder vorkonfektionierten Kabeln ein geeignetes Reduzier-, Mehrloch- oder teilbares Einführungssystem, anstatt eine Standardverschraubung außerhalb ihrer geprüften Konfiguration einzusetzen.
Durchsuchen Sie Elecbees Kabelverschraubungen, Kabelhalterungen und Befestigungslösungen, um metrische, PG-, Nylon-, Metall-, Mehrloch- und wasserdichte Optionen zu vergleichen.
