قد تبدو أرقام أجزاء موصلات MS5015 مربكة في البداية. فقد يبدو رمز مثل MS3106A-18-1P أو MS3102A-16-11S أو MS3108B-28-20P وكأنه مزيج عشوائي من الحروف والأرقام، لكن لكل قسم معنى محدد. بمجرد أن تعرف كيفية فصل الرمز، يمكنك بسرعة تحديد نمط الموصل، وحجم الغلاف، وترتيب الإدخال، ونوع نقاط التلامس، والموصل المتوافق المحتمل.
يشرح هذا الدليل كيفية قراءة أرقام أجزاء موصلات نمط MS5015، وخاصة الأنماط الشائعة مثل قوابس MS3106A المستقيمة، ومقابس MS3102A للتثبيت الصندوقي، وقوابس MS3108B بزاوية 90 درجة. وهو موجه للمهندسين والمشترين وفرق الصيانة ومستخدمي تجميعات الكابلات الذين يحتاجون إلى تحديد أو استبدال أو توريد موصلات دائرية بمواصفات MIL للمعدات الصناعية والأنظمة القديمة والتطبيقات المتعلقة بالطيران والآلات الثقيلة ومحركات السيرفو وتجميعات كابلات الطاقة أو الإشارة.
1. لماذا تبدو أرقام أجزاء MS5015 مربكة
في مشاريع الاستبدال والإصلاح الفعلية، غالبًا ما توجد موصلات MS5015 على المعدات القديمة، وتجميعات الكابلات المستخدمة، وقطع الفائض ذات الطابع العسكري، وأنظمة التحكم الصناعية، ومحركات السيرفو، أو الآلات القديمة. وقد يكون على الموصل وسم جزئي فقط، أو رقم جزء متآكل، أو قد لا توجد عليه أي علامة مرئية على الإطلاق. ولزيادة صعوبة الأمر، تبدو العديد من الموصلات الدائرية متشابهة من الخارج.
لا يعني وجود غلاف معدني ملولب، وصامولة ربط محززة، وإدخال دائري، وعدة نقاط تلامس تلقائيًا أن موصلين متطابقان. قد يستخدم مصنعون مختلفون مظاهر خارجية مختلفة قليلًا مع الاستمرار في اتباع معيار متوافق. ومن ناحية أخرى، قد يكون لموصلين يبدوان متطابقين تقريبًا ترتيبات إدخال مختلفة، أو مواضع توجيه مختلفة، أو أنواع تلامس مختلفة، أو أحجام أغلفة مختلفة.
لهذا السبب يكون رقم الجزء مهمًا. فرقم جزء نمط MS5015 ليس مجرد تسمية؛ بل هو رمز تقني مختصر يمكنه أن يخبرك بما يلي:
- سلسلة الموصل أو نمط المواصفة
- نمط الغلاف، مثل قابس أو مقبس
- الفئة أو نوع البنية
- حجم الغلاف
- ترتيب الإدخال وتخطيط نقاط التلامس
- نوع نقاط التلامس، عادةً دبابيس أو مقابس
- موضع الإدخال البديل، إن وجد
إذا كنت تحاول العثور على موصل متوافق أو قطعة بديلة، فإن قراءة الرمز بشكل صحيح تكون عادةً أكثر موثوقية من مطابقة صور المنتجات فقط.

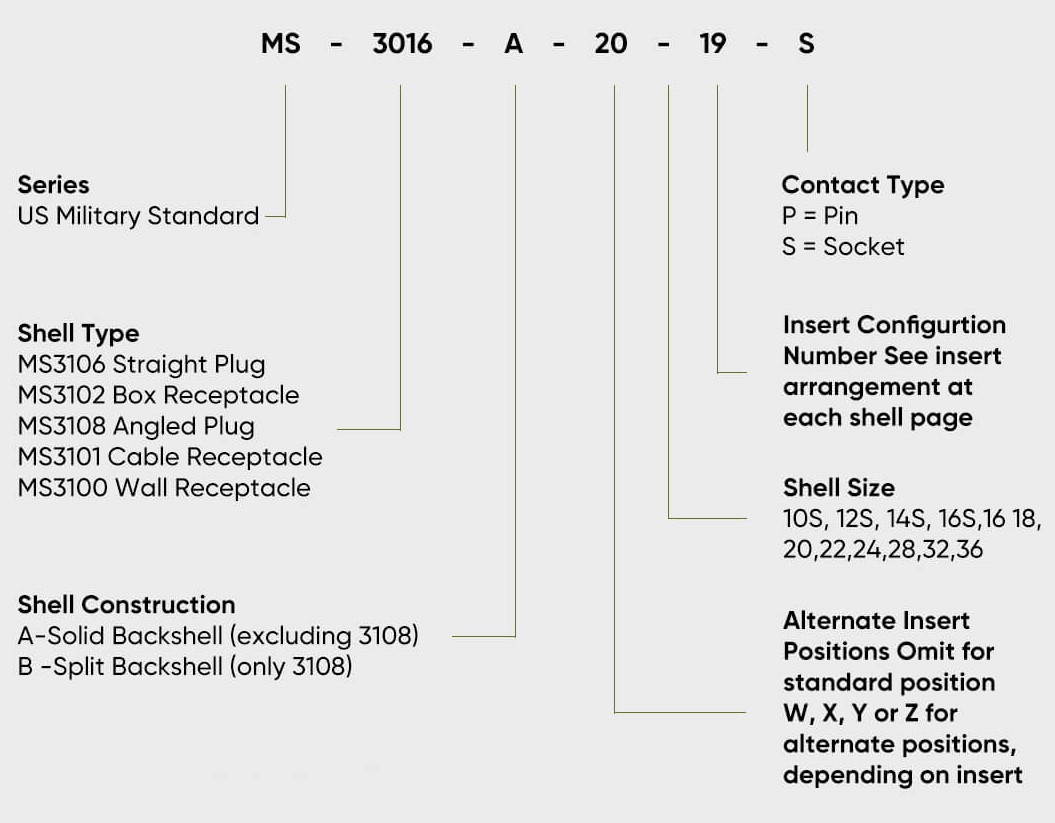

2. الصيغة الأساسية لرقم جزء MS5015
يمكن تقسيم رقم جزء نمط MS5015 النموذجي إلى عدة أقسام. لنستخدم MS3106A-18-1P كمثال.
| قسم رقم الجزء | مثال | المعنى | ملاحظة عملية |
|---|---|---|---|
| بادئة السلسلة | MS | نمط المواصفات العسكرية | قد تستخدم البدائل التجارية بادئات خاصة بالعلامة التجارية. |
| نمط الغلاف | 3106 | قابس مستقيم | يُستخدم عادةً على جانب الكابل. |
| الفئة | A | نمط للاستخدام العام، غالبًا مع غطاء خلفي صلب في مراجع A/B | قد تشير الفئات الأخرى إلى اختلافات بيئية أو بنيوية. |
| حجم الغلاف | 18 | حجم الغلاف | يرتبط عمومًا بقطر سن وصلة الربط، وليس بعدد الدبابيس. |
| ترتيب الإدخال | 1 | رمز تخطيط نقاط التلامس | يحدد عدد نقاط التلامس وحجمها وتخطيطها. |
| نوع نقاط التلامس | P | نقاط تلامس دبوسية | لا يعني الحرف P قابسًا. |
ملخص سريع: يمثل MS3106A-18-1P قابسًا مستقيمًا بنمط MS، وبنية من الفئة A، وحجم غلاف 18، وترتيب إدخال 1، مع نقاط تلامس دبوسية.
قد تتضمن بعض أرقام الأجزاء أيضًا موضع إدخال بديلًا، مثل W أو X أو Y أو Z. تشير هذه الحروف إلى اتجاهات إدخال مدارة تُستخدم لمنع التزاوج الخاطئ بين موصلات قد تبدو متشابهة بخلاف ذلك.
إذا كنت تعرف بالفعل رقم الجزء الذي تحتاجه، يمكنك أيضًا تصفح موصلات MIL-DTL-5015 لمقارنة القوابس الملولبة والمقابس وخيارات موصلات طرف الكابل.
3. ماذا تعني 3106A و3102A و3108B؟
الرقم المكوّن من أربعة أرقام بعد البادئة هو أحد أهم أجزاء رقم الجزء. فهو يحدد نمط الغلاف، أو الشكل الفيزيائي للموصل. وهنا يختلط الأمر على كثير من المشترين لأول مرة، لأن نمط الغلاف يصف جسم الموصل، وليس تخطيط الدبابيس.
| نمط الغلاف | الوصف الشائع | الاستخدام النموذجي | يتزاوج عادةً مع |
|---|---|---|---|

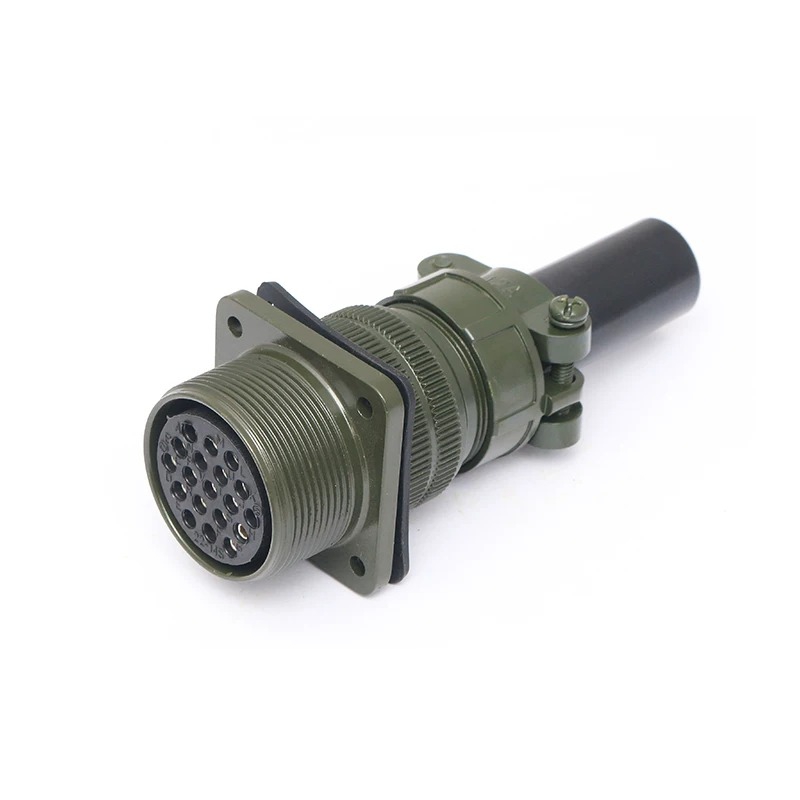

| 3100 | مقبس تثبيت جداري | وصلة عبور عبر الحاجز أو الجدار | قابس 3106 أو 3108 |
| 3101 | مقبس توصيل كابلات في العديد من مراجع A/B | تمديد كابل أو توصيل خطي | تحقق من سلسلة الكتالوج الدقيقة واتجاه التزاوج |

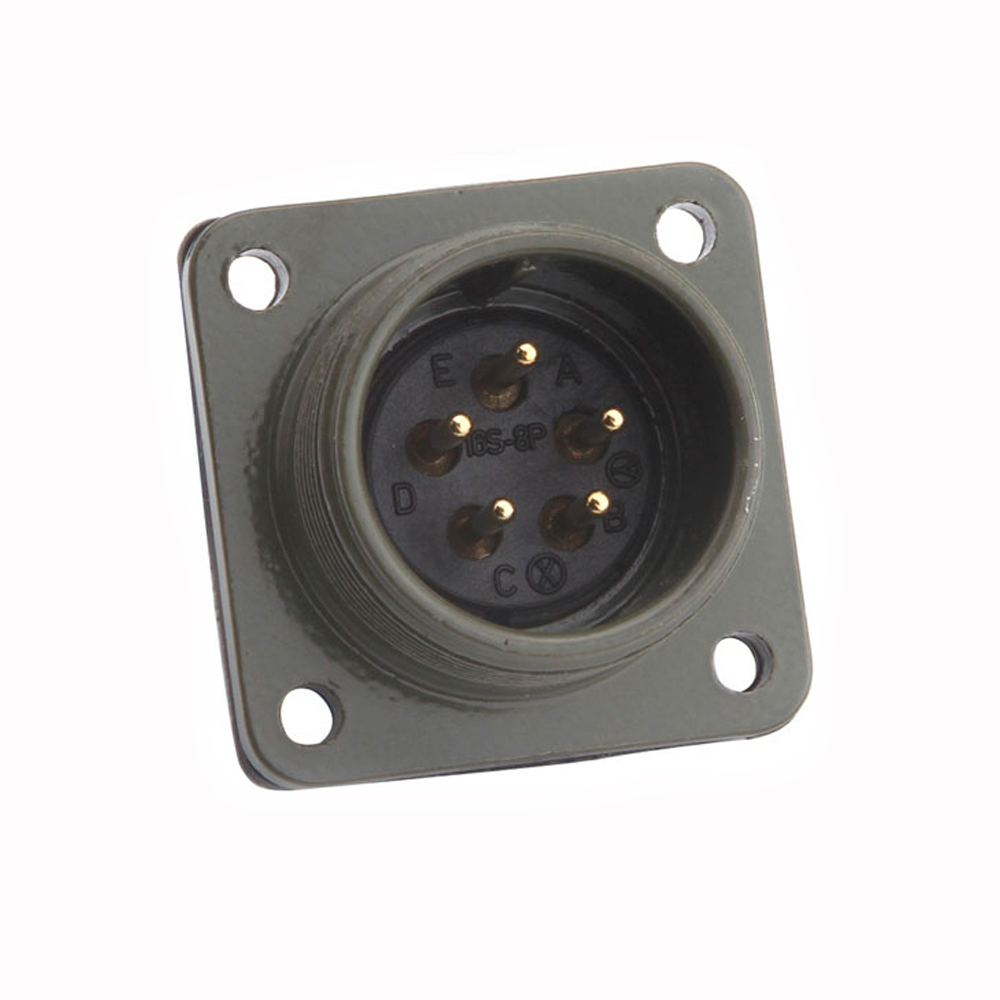

| 3102 | مقبس تثبيت صندوقي | لوحات المعدات، صناديق التوصيل، أسطح التثبيت الثابتة | قابس 3106 أو 3108 |
| 3106 | قابس مستقيم | توصيل طرف الكابل | مقبس 3100 أو 3101 أو 3102 |

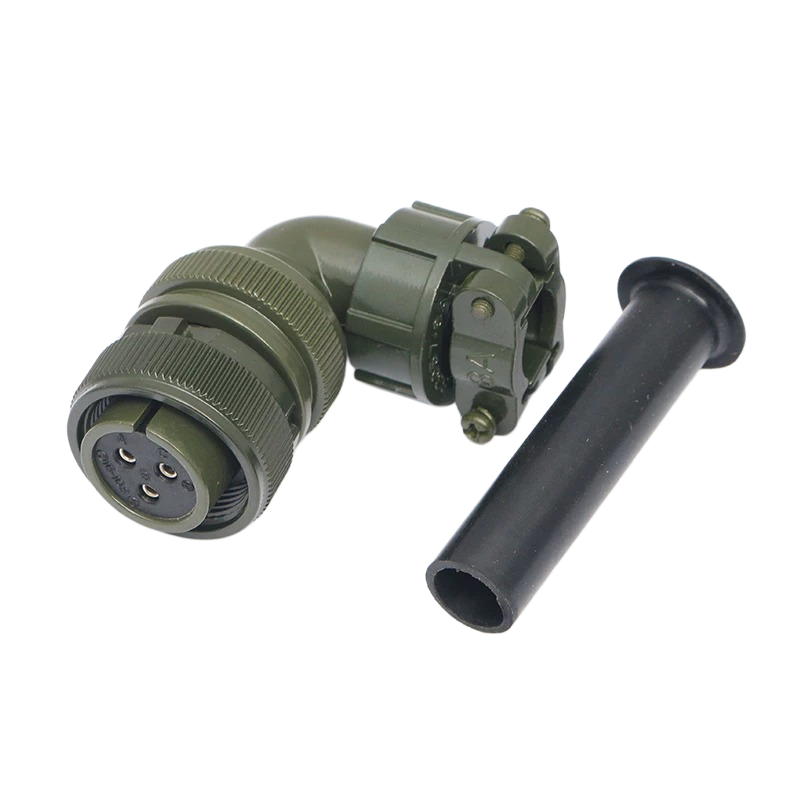

| 3108 | قابس بزاوية 90 درجة | المساحات الضيقة أو توجيه الكابل بخروج جانبي | مقبس 3100 أو 3101 أو 3102 |
على سبيل المثال، يشير MS3106A عادةً إلى قابس كابل مستقيم، بينما يشير MS3102A إلى مقبس تثبيت صندوقي يُستخدم غالبًا على لوحات المعدات أو صناديق التوصيل. ويشير MS3108B إلى قابس بزاوية 90 درجة، وهو مفيد عندما يجب أن يخرج الكابل جانبيًا أو عندما تكون مساحة التركيب محدودة.
ملاحظة مهمة حول 3101: يُدرج 3101 عادةً كمقبس توصيل كابلات في العديد من مراجع نمط A/B. ومع ذلك، قد تصف بعض مراجعات الكتالوج أو السلاسل البيئية 3101 بشكل مختلف. في أعمال الاستبدال، تحقق دائمًا من سلسلة الموصل الدقيقة، ونمط التثبيت، واتجاه التزاوج قبل الطلب.
عند الاختيار بين قابس مستقيم أو مقبس تثبيت صندوقي أو قابس بزاوية 90 درجة، تأكد من أن نمط الغلاف يطابق طريقة التركيب لديك. يمكنك مراجعة قوابس ومقابس MS5015 المتاحة لمقارنة أنماط التثبيت المختلفة وأنماط طرف الكابل.
4. ماذا يعني حرف الفئة؟
يصف حرف الفئة بعد نمط الغلاف بنية الموصل أو نمطه البيئي. في مراجع MS5015 القديمة بنمط A/B، غالبًا ما يرتبط A وB ببنية الغطاء الخلفي:

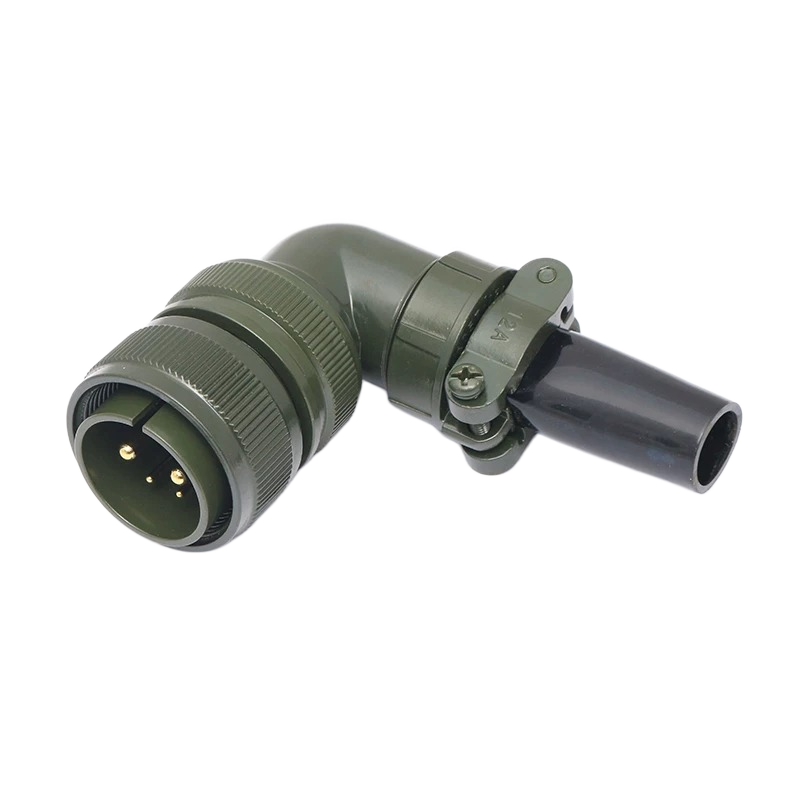

- A — غطاء خلفي صلب أو مكوّن من قطعة واحدة في العديد من مراجع A/B

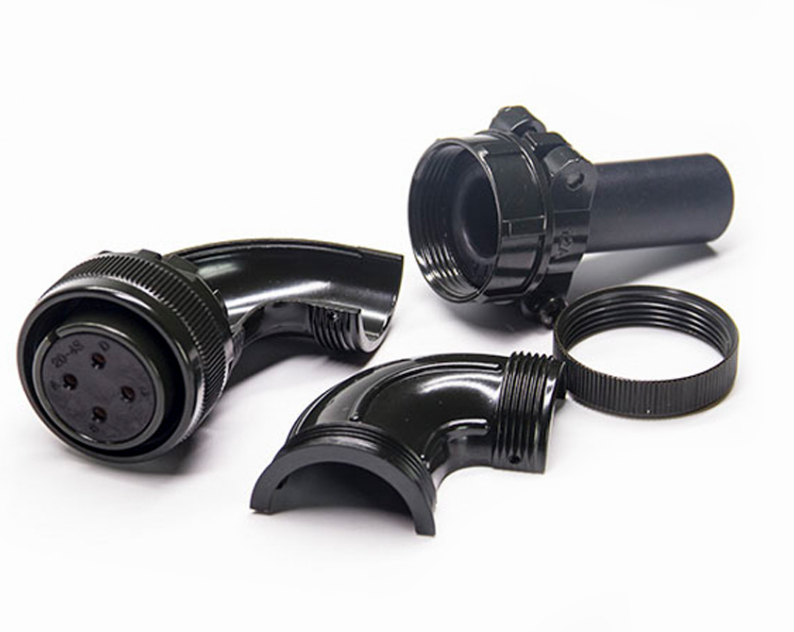

- B — غطاء خلفي مقسوم أو مكوّن من قطعتين في العديد من مراجع A/B
ومع ذلك، قد يواجه المشترون وفرق الصيانة الحديثة أيضًا فئات بيئية مثل E وF وR. ولا ينبغي التعامل معها على أنها نفس نوع التصنيف مثل A/B. وبحسب السلسلة والمصنّع، قد ترتبط إصدارات E/F/R بالإحكام البيئي، أو العوازل المرنة، أو حشوات إحكام الأسلاك، أو حلقات O-ring، أو مشابك الكابلات، أو بنية غطاء خلفي أخف وزنًا.
| مثال الفئة | المعنى العام | تذكير للمشتري |
|---|---|---|
| A / B | غالبًا ما ترتبط ببنية الغطاء الخلفي للاستخدام العام في المراجع القديمة | تحقق مما إذا كان الموصل يستخدم غطاءً خلفيًا صلبًا أو مقسومًا. |
| E / F / R | غالبًا ما ترتبط بالبنى البيئية أو المحكمة الإغلاق | تحقق من تفاصيل الإحكام، والمشبك، وحلقة O-ring، وطريقة الإنهاء من ورقة البيانات الدقيقة. |
لهذا السبب يجب تجنب افتراض أن حرفًا واحدًا يحمل دائمًا المعنى نفسه عبر كل عائلات موصلات نمط MS5015. تمنحك صيغة رقم الجزء نقطة بداية، لكن يجب دائمًا التحقق من ورقة بيانات المنتج الدقيقة قبل شراء أو استبدال الموصل.
5. حجم الغلاف مقابل ترتيب الإدخال
هناك خطأ شائع آخر يتمثل في قراءة أرقام مثل 16-11 أو 18-1 أو 28-20 أو 14S-6 على أنها أعداد بسيطة للدبابيس. إنها ليست أعداد دبابيس.
في رقم جزء نمط MS5015، يحدد الجزء الأول عادةً حجم الغلاف، بينما يحدد الرقم بعد الشرطة ترتيب الإدخال.
- 16-11 = حجم الغلاف 16، ترتيب الإدخال 11
- 18-1 = حجم الغلاف 18، ترتيب الإدخال 1
- 28-20 = حجم الغلاف 28، ترتيب الإدخال 20
- 14S-6 = حجم الغلاف 14S، ترتيب الإدخال 6
يرتبط حجم الغلاف عمومًا بقطر سن وصلة الربط الاسمي، والذي يُعبّر عنه غالبًا بأجزاء من ستة عشر من البوصة. على سبيل المثال، يتوافق حجم الغلاف 16 تقريبًا مع سن ربط قطره 1 بوصة، بينما يتوافق حجم الغلاف 18 تقريبًا مع 1-1/8 بوصة. هذه قاعدة تقريبية مفيدة، لكن يجب على المشترين مع ذلك التحقق من الأبعاد الفعلية من رسم الموصل الدقيق، لأن تسميات الأغلفة الخاصة واختلافات المصنّعين قد تنطبق.
يحدد ترتيب الإدخال تخطيط نقاط التلامس الداخلية. فهو يحدد عدد نقاط التلامس داخل الموصل، وأحجام نقاط التلامس المستخدمة، وكيفية تموضعها. تستخدم بعض الترتيبات نقاط تلامس صغيرة للإشارات فقط، بينما تجمع ترتيبات أخرى بين نقاط تلامس أكبر للطاقة ونقاط تلامس أصغر للإشارات.
مهم: اللواحق مثل S أو SL في تسميات حجم الغلاف، مثل 14S أو 10SL، هي جزء من رمز حجم الغلاف. ولا ينبغي الخلط بينها وبين رمز نوع نقطة التلامس النهائي S، الذي يعني نقاط تلامس مقبس.

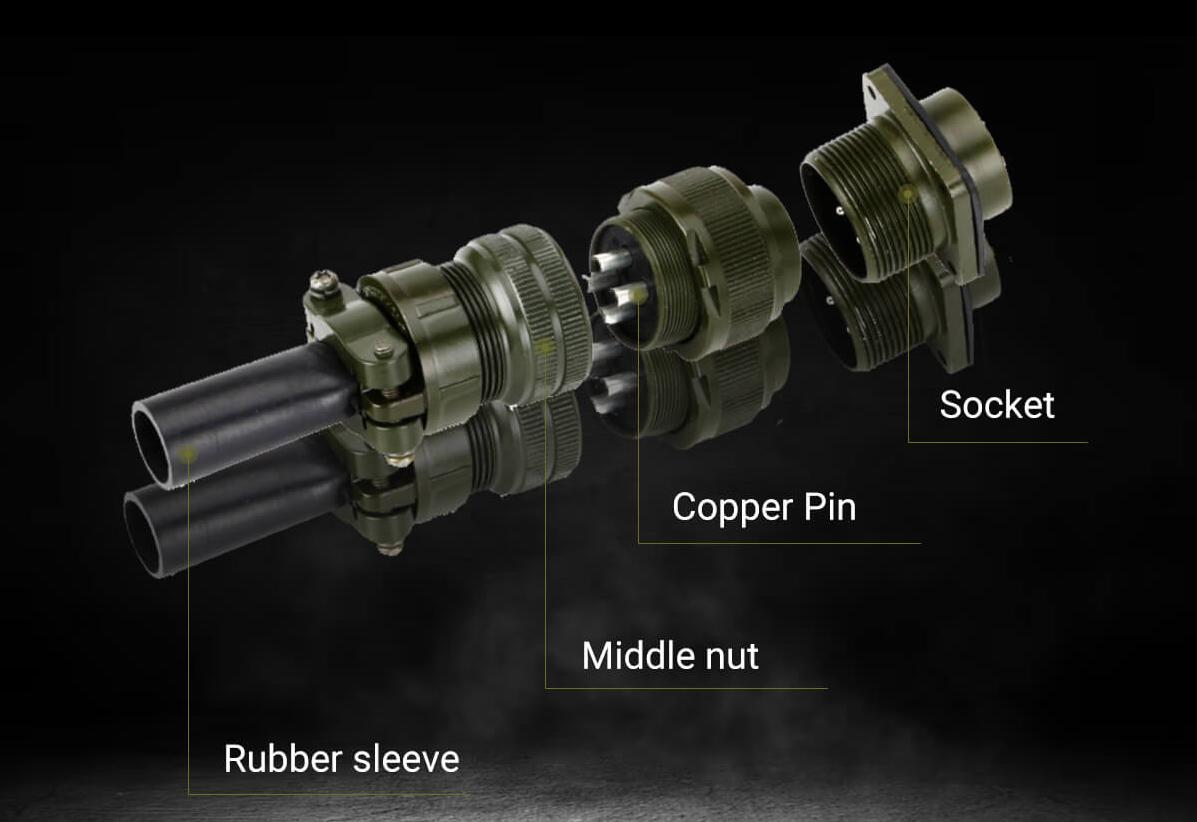

6. P مقابل S: نوع نقاط التلامس الدبوسية والمقبسية
الحرف الأخير في العديد من أرقام أجزاء MS5015 هو أحد أهم التفاصيل. فهو يحدد عادةً نوع نقاط التلامس:
| الرمز | المعنى الصحيح | سوء الفهم الشائع | المعنى العملي |
|---|---|---|---|
| P | نقاط تلامس دبوسية | P = قابس | يمكن أن تظهر في قابس أو مقبس. |
| S | نقاط تلامس مقبس | S = مستقيم أو غلاف | يمكن أن تظهر في قابس أو مقبس. |
اعتقاد خاطئ شائع: لا يعني P قابسًا، ولا يعني S مستقيمًا.
القراءة الصحيحة: يعني P نقاط تلامس دبوسية، بينما يعني S نقاط تلامس مقبس. يتم تحديد نمط القابس أو المقبس بواسطة رمز نمط الغلاف، مثل 3106 أو 3102.
على سبيل المثال:

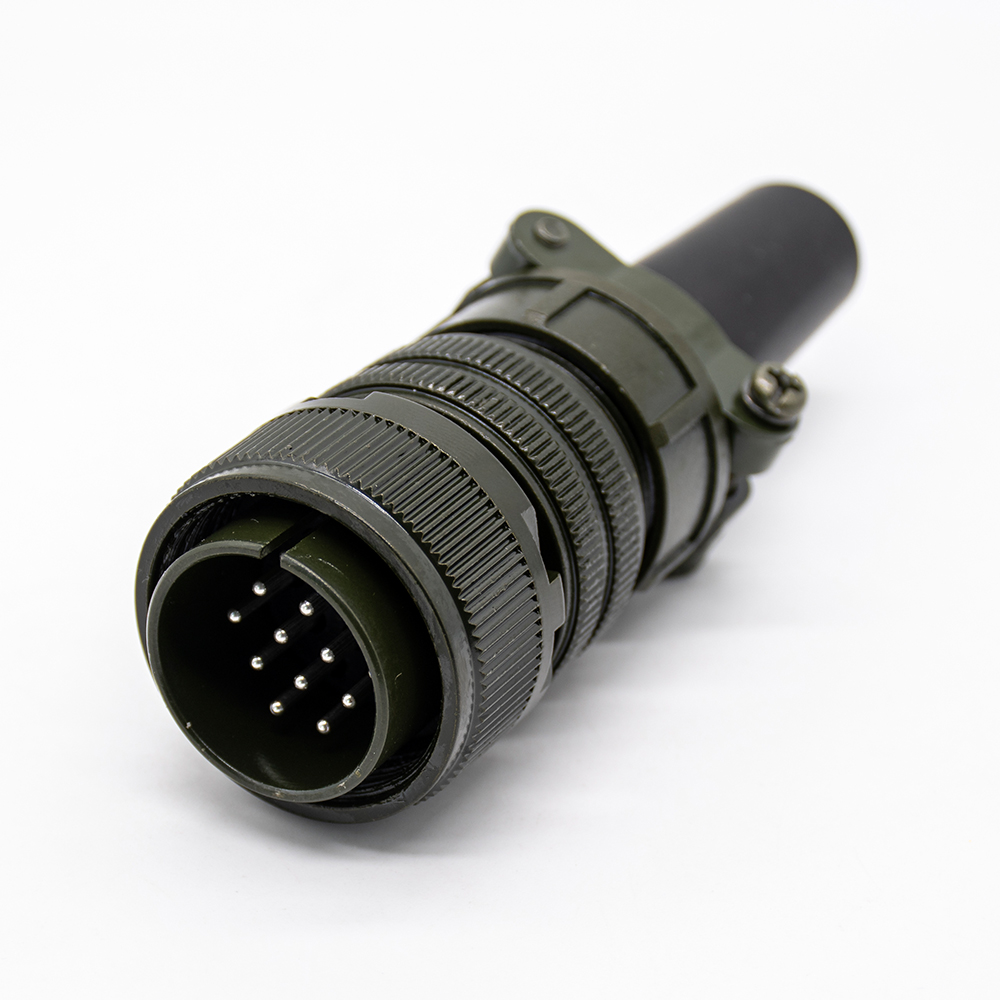

- MS3106A-18-1P = قابس مستقيم مع نقاط تلامس دبوسية

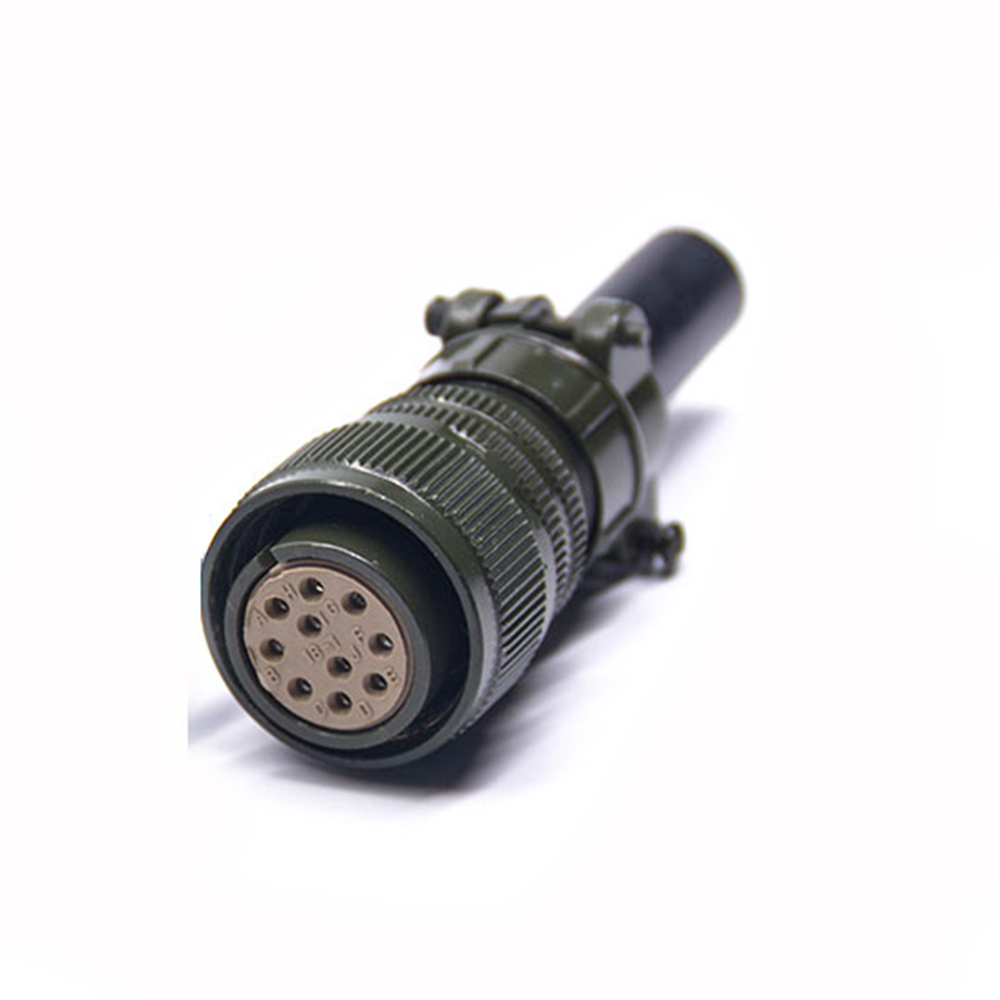

- MS3106A-18-1S = قابس مستقيم مع نقاط تلامس مقبس
- MS3102A-18-1S = مقبس تثبيت صندوقي مع نقاط تلامس مقبس
عند اختيار موصل متوافق، يجب أن يكون نوع نقاط التلامس مكملًا. فالجانب ذو نقاط التلامس الدبوسية يتزاوج مع جانب ذي نقاط تلامس مقبس. ومع ذلك، لا تغيّر ببساطة P إلى S دون التحقق من نمط الغلاف، وحجم الغلاف، وترتيب الإدخال، وموضع الإدخال البديل، ومتطلبات التثبيت.
7. كيفية العثور على الموصل المتوافق الصحيح
إذا كنت بحاجة إلى العثور على موصل متوافق أو بديل لموصل موجود من نمط MS5015، فاتبع عملية منظمة. يساعد ذلك في تقليل أخطاء الطلب ويمنع عدم تطابق الأجزاء.
الخطوة 1: اقرأ وسم الموصل الكامل
ابحث عن رقم جزء مختوم أو منقوش على حلقة الربط، أو حافة الغلاف، أو الجسم الخلفي، أو منطقة الإدخال. قد يكون وسم جزئي مثل 16-11P مفيدًا، لكن رقمًا كاملًا مثل MS3106A-16-11P أفضل بكثير.
الخطوة 2: حدد نمط الغلاف
حدد ما إذا كان الموصل قابسًا مستقيمًا، أو مقبس تثبيت صندوقي، أو مقبس تثبيت جداري، أو مقبس توصيل كابلات، أو قابسًا بزاوية 90 درجة. على سبيل المثال، يحدد 3106 عادةً قابسًا مستقيمًا، بينما يحدد 3102 مقبس تثبيت صندوقي.
الخطوة 3: طابق حجم الغلاف وترتيب الإدخال
يجب أن يستخدم جانب التزاوج حجم الغلاف وترتيب الإدخال نفسيهما. إذا كان الموصل الموجود هو 16-11، فيجب أن يستخدم الموصل المتوافق أيضًا 16-11. تغيير ترتيب الإدخال يغير تخطيط نقاط التلامس.
الخطوة 4: اختر نوع نقاط التلامس المكمل
إذا كان الموصل الموجود يحتوي على نقاط تلامس دبوسية، فيجب أن يحتوي جانب التزاوج على نقاط تلامس مقبس. وإذا كان الموصل الموجود يحتوي على نقاط تلامس مقبس، فيجب أن يحتوي جانب التزاوج على نقاط تلامس دبوسية.

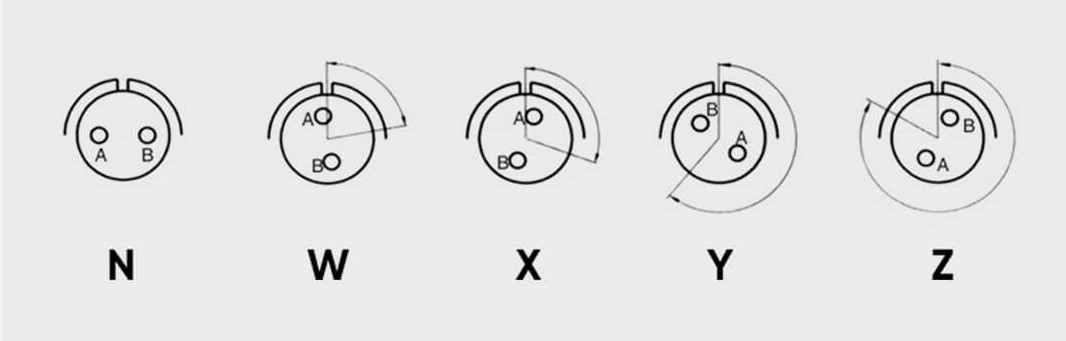

الخطوة 5: تحقق من موضع الإدخال البديل
إذا كان رقم الجزء يتضمن W أو X أو Y أو Z، فلا تتجاهله. تقوم مواضع الإدخال البديلة بتدوير تخطيط نقاط التلامس لمنع التزاوج غير الصحيح بين الموصلات المتشابهة.
الخطوة 6: تأكد من الغطاء الخلفي، ومشبك الكابل، ونقاط التلامس، والأدوات
تتضمن بعض قوائم المنتجات جسم الموصل فقط. وقد تتطلب قوائم أخرى ملحقات منفصلة. قبل الشراء، تحقق مما إذا كنت بحاجة إلى:
- غطاء خلفي أو محول خلفي
- مشبك كابل أو مانع إجهاد
- غطاء واقٍ
- نقاط تلامس لحام أو كبس
- أدوات إدخال أو إزالة
- أداة كبس، أو معدات لحام، أو دعم تجميع
هذه الخطوة مهمة بشكل خاص للمعدات القديمة ومشاريع الصيانة. قد لا يتضمن الموصل الذي يبدو صحيحًا في صورة الكتالوج كل جزء مطلوب لتجميعة كابل كاملة.
8. أخطاء الطلب الشائعة والتحذيرات العملية
التحديد بالاعتماد على الشكل فقط
اختيار موصل بناءً على المظهر فقط أمر محفوف بالمخاطر. فقد يكون للموصلات الدائرية المتشابهة أنماط أغلفة مختلفة، أو تخطيطات إدخال مختلفة، أو أنواع تلامس مختلفة، أو مواضع توجيه مختلفة. تحقق دائمًا من رقم الجزء والتفاصيل الأبعادية قبل الطلب.
الخلط بين حجم الغلاف وعدد الدبابيس
لا يعني رمز مثل 16-11 وجود 16 دبوسًا أو 11 دبوسًا. بل يعني حجم الغلاف 16 وترتيب الإدخال 11. يجب التحقق من عدد نقاط التلامس الفعلي من جدول ترتيب الإدخال.
سوء قراءة P وS
يعني P نقاط تلامس دبوسية، ويعني S نقاط تلامس مقبس. لا يعني P قابسًا. ولا يعني S مستقيمًا. يمكن أن يؤدي سوء الفهم البسيط هذا إلى طلب موصل متوافق خاطئ.
تجاهل نمط الإنهاء
تستخدم بعض موصلات نمط MS5015 نقاط تلامس بأكواب لحام، بينما قد تستخدم عائلات موصلات أخرى ذات صلة نقاط تلامس كبس. وقد لا تسمح الموصلات القديمة المصبوبة أو ذات الإنهاء باللحام باستبدال نقاط التلامس بسهولة. في كثير من الحالات، قد يكون استبدال الموصل الكامل أو إعادة بناء تجميعة الكابل أكثر عملية من محاولة إصلاح نقطة تلامس واحدة تالفة.
نسيان الملحقات
جسم الموصل ليس سوى جزء واحد من التجميعة. قد يتطلب التركيب الكامل أيضًا غطاءً خلفيًا، ومشبك كابل، ومانع إجهاد، ومكونات إحكام، ونقاط تلامس، وأدوات مناسبة.
9. الأسئلة الشائعة: أرقام أجزاء موصلات MS5015
هل يعني P قابسًا في أرقام أجزاء MS5015؟
لا. عادةً ما يعني P نقاط تلامس دبوسية. يتم تحديد نمط القابس أو المقبس بواسطة رمز نمط الغلاف، مثل 3106 أو 3102.
هل يعني S مقبسًا أم مستقيمًا؟
يعني S نقاط تلامس مقبس عند استخدامه كرمز نهائي لنوع نقطة التلامس. ولا يعني مستقيمًا. ومع ذلك، قد يظهر S أو SL أيضًا كجزء من بعض تسميات حجم الغلاف، مثل 14S أو 10SL، لذلك فإن موضع الحرف مهم.
ماذا يعني MS3106A؟
يشير MS3106A عادةً إلى موصل بنمط قابس مستقيم مع بنية من الفئة A. وغالبًا ما يُستخدم كجانب طرف الكابل في وصلة نمط MS5015.
ماذا يعني MS3102A؟
يشير MS3102A إلى مقبس تثبيت صندوقي، يُستخدم عادةً على لوحات المعدات أو صناديق التوصيل أو أسطح التثبيت الثابتة. وبحسب تصميم المنتج، قد يتم تركيبه كجزء من تجميعة لوحة مثبتة من الأمام أو الخلف.

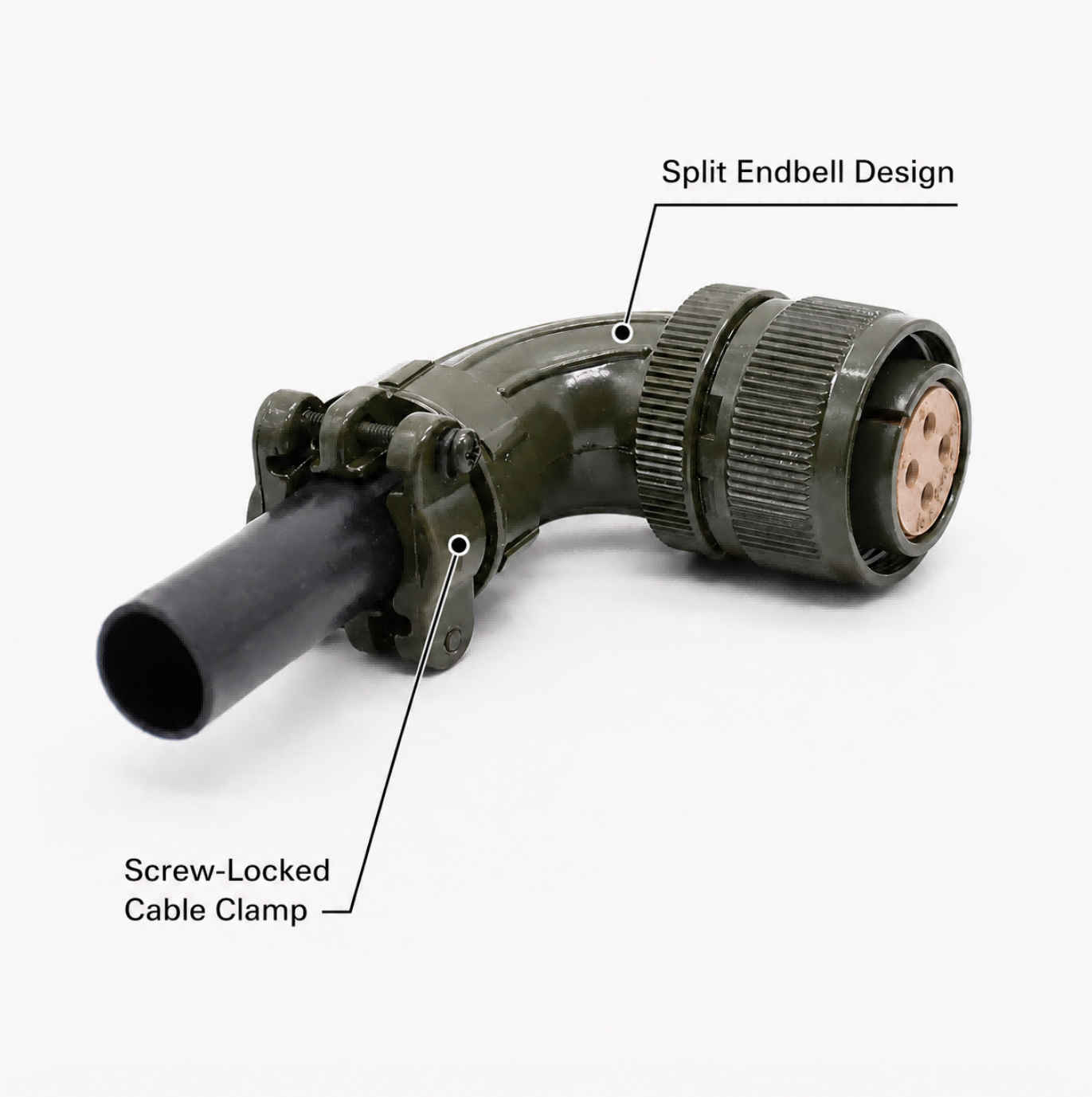

ماذا يعني MS3108B؟

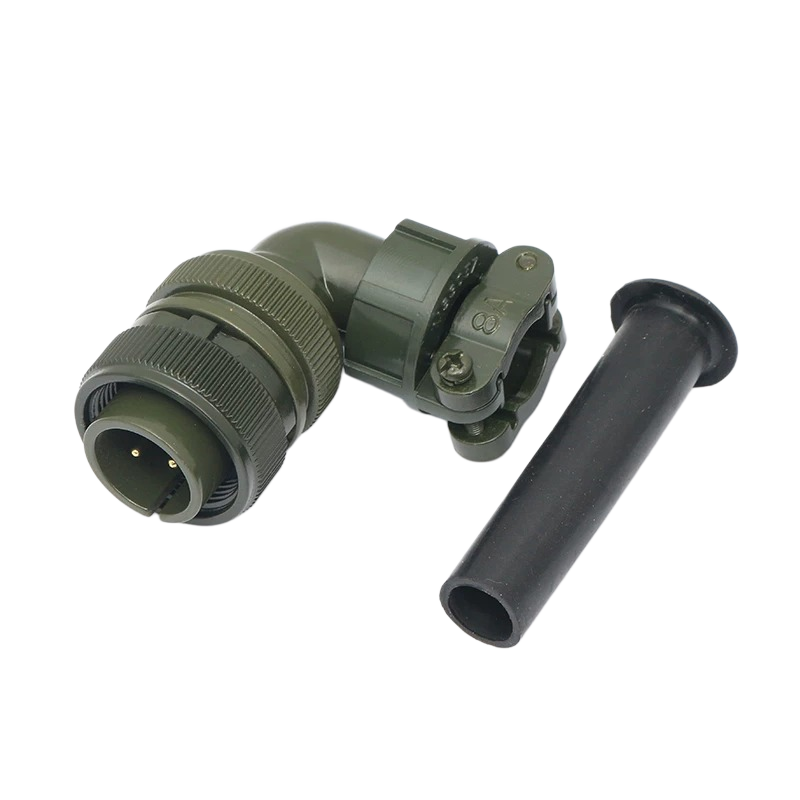

يشير MS3108B إلى قابس بزاوية 90 درجة. وهو مفيد عندما تكون مساحة توجيه الكابل محدودة أو عندما يحتاج الكابل إلى الخروج بزاوية.
ماذا يعني 16-11 في MS3106A-16-11P؟
16 هو حجم الغلاف، و11 هو ترتيب الإدخال. ولا يشير مباشرةً إلى عدد الدبابيس. يجب التحقق من تخطيط نقاط التلامس الفعلي مقابل جدول ترتيب الإدخال.
كيف أعثر على الموصل المتوافق؟
طابق حجم الغلاف وترتيب الإدخال نفسيهما، واختر نمط الغلاف المتوافق الصحيح، واستخدم نوع نقاط التلامس المكمل. على سبيل المثال، يتزاوج القابس ذو نقاط التلامس الدبوسية عادةً مع مقبس ذي نقاط تلامس مقبس بالحجم وترتيب الإدخال نفسيهما.
هل يمكنني استبدال نقطة تلامس تالفة واحدة فقط؟
يعتمد ذلك على بنية الموصل ونمط الإنهاء. تستخدم بعض الموصلات نقاط تلامس قابلة للإزالة، بينما قد لا تكون الموصلات القديمة من نوع اللحام أو المصبوبة عملية للإصلاح نقطة تلامس تلو الأخرى. تحقق دائمًا من نوع الموصل الدقيق واتبع وثائق التوصيل أو الصيانة الخاصة بمصنّع المعدات.
10. الخلاصة: اقرأ الرمز قبل الشراء
تصبح أرقام أجزاء موصلات MS5015 أسهل في الفهم بمجرد أن تعرف بنيتها. رقم مثل MS3106A-18-1P ليس عشوائيًا. فهو يخبرك بنمط الموصل، والفئة، وحجم الغلاف، وترتيب الإدخال، ونوع نقاط التلامس.
قبل طلب موصل بديل أو متوافق، تأكد من هذه التفاصيل الأساسية:
- نمط الغلاف: 3100 أو 3101 أو 3102 أو 3106 أو 3108
- الفئة: A/B أو الأنواع البيئية مثل E/F/R، بحسب السلسلة
- حجم الغلاف وترتيب الإدخال
- نوع نقاط التلامس: دبوسية أو مقبس
- موضع الإدخال البديل، إن وجد
- نمط الإنهاء، والغطاء الخلفي، ومشبك الكابل، والأدوات المطلوبة
بالنسبة للمهندسين والمشترين وفرق الصيانة، يمكن أن يساعد فهم أرقام أجزاء موصلات MS5015 في تقليل أخطاء الطلب، وتسريع أعمال الاستبدال، وتسهيل مطابقة الموصلات الدائرية القديمة مع بدائل حديثة مناسبة.
هل تحتاج إلى المطابقة الصحيحة لموصل MS5015؟

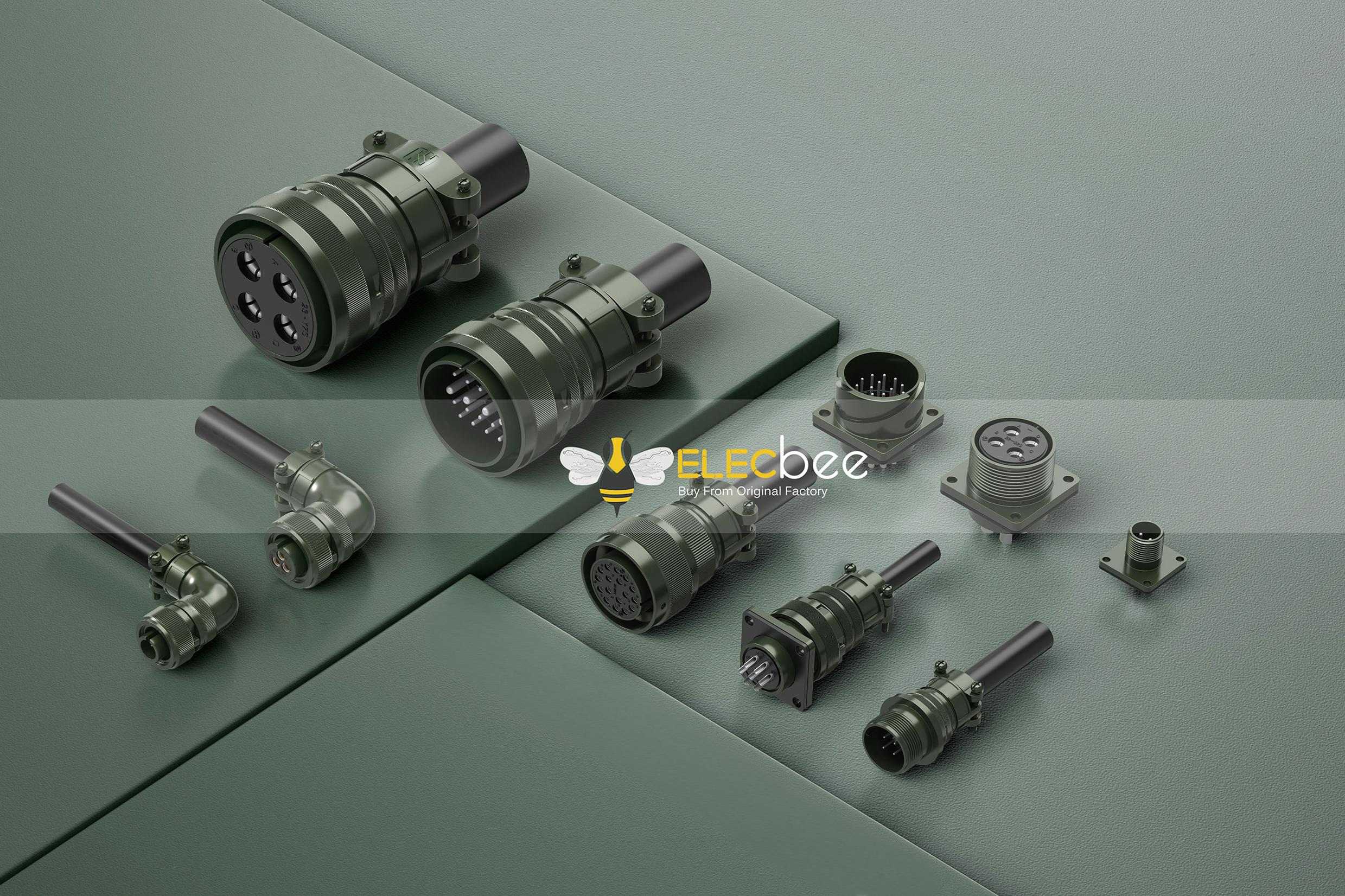

استكشف حلول موصلات Elecbee MS5015 والموصلات الدائرية بمواصفات MIL للعثور على القوابس الملولبة والمقابس وتجميعات الموصلات ذات الصلة للمعدات الصناعية وأنظمة الطاقة ومشاريع استبدال الأنظمة القديمة.
