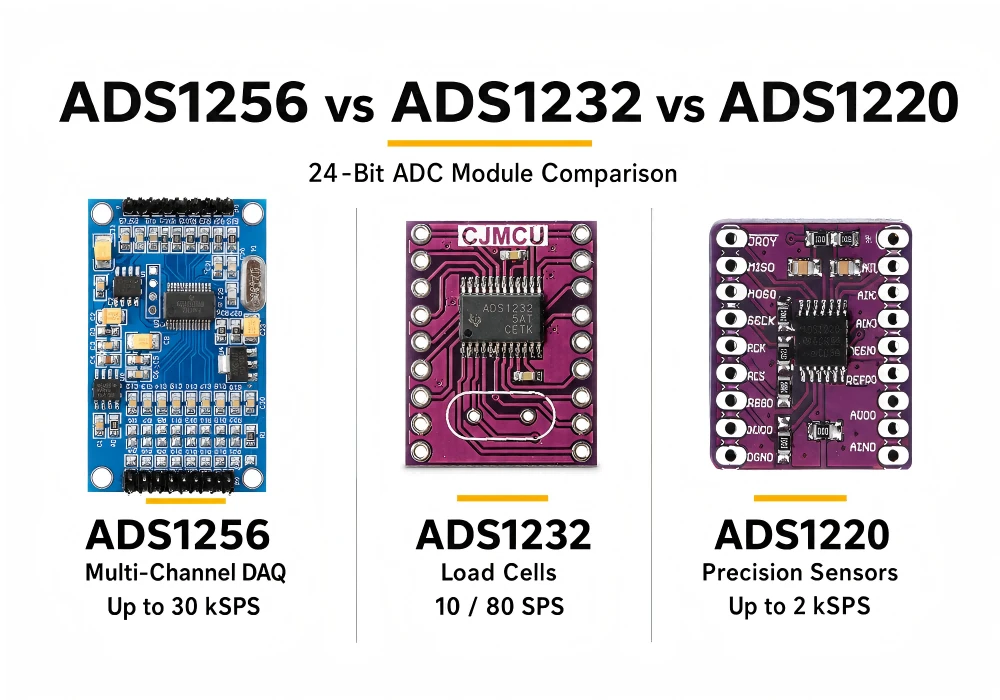

ADS1256 مقابل ADS1232 مقابل ADS1220: كيفية اختيار أفضل وحدة ADC بدقة 24 بت لـ Arduino وESP32 وSTM32 وRaspberry Pi

لا يقتصر اختيار وحدة ADC بدقة 24 بت على شراء المحوّل ذي أعلى معدل أخذ عينات أو أكبر عدد من القنوات. فجميع ADS1256 وADS1232 وADS1220 محوّلات دلتا-سيغما دقيقة، لكنها مصممة لإشارات وبُنى أنظمة مختلفة.

يُعد ADS1256 خيارًا قويًا لجمع البيانات الدقيقة متعددة القنوات. أما ADS1232 فهو مُحسّن لخلايا الحمل ومستشعرات الجسور المقاومة. ويجمع ADS1220 بين استهلاك الطاقة المنخفض ومضخم كسب قابل للبرمجة ومرجع جهد ومصادر تيار إثارة لقياسات الحرارة والجسور.

يقارن هذا الدليل بين هذه المحوّلات، ويشرح أطراف ADS1232 وتوصيلات ADS1256، ويوضح كيفية تجنب أخطاء الضوضاء ونطاق الإدخال والمعايرة التي تمنع محوّل ADC اسميًا بدقة 24 بت من تقديم دقة مفيدة.

1. ADS1256 أم ADS1232 أم ADS1220: أي محوّل ADC تختار؟

توصيات سريعة للاختيار

• اختر ADS1256 عندما تحتاج إلى ما يصل إلى ثمانية مداخل أحادية الطرف أو أربعة مداخل تفاضلية ومعدلات بيانات تصل إلى 30 kSPS.
• اختر ADS1232 من أجل خلية حمل، أو مقياس انفعال، أو ميزان وزن، أو مستشعر ضغط جسري يعمل بمعدل 10 أو 80 SPS.
• اختر ADS1220 لمستشعرات RTD والمزدوجات الحرارية والثرمستورات ومستشعرات الجسور التي تتطلب معدلًا يصل إلى 2 kSPS.
• اختر ADS1115 عندما تكون سهولة I2C والقياسات البطيئة بدقة 16 بت أهم من السرعة القصوى.
• اختر ADS1118 عندما تحتاج إلى محوّل ADC بدقة 16 بت وواجهة SPI مع مستشعر حرارة مدمج.
• اختر ADS1292R فقط لتطبيقات ECG أو معاوقة التنفس أو تطبيقات الجهد الحيوي ذات الصلة—وليس كمحوّل ADC عام للمستشعرات.

متى يكون محوّل ADC المدمج في المتحكم الدقيق كافيًا؟

قد يكون محوّل ADC الداخلي في Arduino أو ESP32 أو STM32 كافيًا من أجل مقاييس الجهد، وحدود التحكم، ومراقبة البطاريات، وأذرع التحكم، والمستشعرات التي تنتج تغيرات جهد كبيرة نسبيًا.

قبل إضافة وحدة خارجية، صِل مصدر جهد مستقرًا بمحوّل ADC في وحدة MCU وسجّل عدة آلاف من القراءات. إذا كانت الضوضاء والخطية وعدد القنوات ومعدل أخذ العينات تفي بالمتطلبات بالفعل، فقد يضيف المحوّل الخارجي تكلفة وتعقيدًا غير ضروريين.

يمكن لمتحكمات STM32 أيضًا استخدام المؤقتات وDMA لنقل عينات ADC مباشرة إلى الذاكرة مع تدخل محدود من وحدة CPU. وهذا يجعل محوّل ADC الداخلي عمليًا للعديد من أنظمة جمع البيانات متوسطة السرعة.

متى تحتاج إلى وحدة ADC خارجية؟

يصبح محوّل ADC الخارجي مفيدًا عندما يحتاج المشروع إلى مداخل تفاضلية أو كسب قابل للبرمجة أو مرجع جهد دقيق أو قنوات إضافية أو أداء أفضل للضوضاء منخفضة التردد أو عزل عن متحكم لاسلكي صاخب كهربائيًا.

يظل ESP32 متحكمًا لاسلكيًا ممتازًا، لكن محوّل ADC الداخلي فيه قد يحتاج إلى معايرة ومكثف تجاوز عند الإدخال وأخذ عينات متعددة. وبالنسبة لمستشعرات الضغط أو الوزن أو الحرارة منخفضة المستوى، قد يكون استخدام محوّل خارجي أبسط من محاولة تصحيح كل قيد عبر البرنامج الثابت.

2. كيفية تقييم وحدة ADC بدقة 24 بت

الدقة الاسمية مقابل الدقة الفعلية

ينتج محوّل ADC بدقة 24 بت ما يصل إلى 16,777,216 رمزًا رقميًا، لكنه لا يضمن 24 بت من القياس الخالي من الضوضاء. ويحدد العدد الفعلي للبتات والضوضاء المحالة إلى الإدخال والانحياز وخطأ الكسب واللاخطية واستقرار المرجع والانجراف الحراري مقدار المعلومات القابلة للاستخدام فعليًا.

يمكن لنظام قياس مصمم جيدًا بدقة 16 بت أن يتفوق على لوحة تطوير بدقة 24 بت تُغذّى من خط طاقة صاخب. قارن سلسلة الإشارة الكاملة بدلًا من الاعتماد على الدقة المعلنة وحدها.

معدل أخذ العينات وعرض نطاق الإشارة

حدّد عرض نطاق الإشارة قبل اختيار محوّل ADC. قياسات الوزن الساكن والحرارة بطيئة ويمكن أن تستفيد من معدلات بيانات خرج منخفضة وترشيح رقمي أقوى. أما الاهتزاز والصوت وتحليل أشكال موجات القدرة والتقاط النبضات فتتطلب عرض نطاق أكبر بكثير.

الحد النظري الأدنى لأخذ العينات هو ضعف أعلى تردد للإشارة، لكن الأنظمة العملية تحتاج إلى مرشح مضاد للتراكب وهامش إضافي. ويجب أيضًا التمييز بين معدل بيانات خرج ADC ومعدل ساعة SPI؛ إذ لا تستطيع ناقلة SPI السريعة إجبار ADC على إجراء التحويلات بسرعة أكبر.

القنوات وتعدد الإرسال وأخذ العينات المتزامن

يحتوي ADS1256 على ثمانية مداخل تناظرية، لكنه يستخدم محوّلًا متعدد الإرسال. ولا يأخذ عينات من ثماني قنوات بالتزامن بمعدل 30 kSPS لكل قناة. تشترك القنوات في سعة التحويل، ويؤدي تبديل المداخل إلى زمن إضافي للإعداد والاستقرار.

إذا كانت محاذاة الطور بين القنوات مهمة، فاختر محوّل ADC بمحوّلات منفصلة ومتزامنة. فعلى سبيل المثال، يحتوي ADS1292R على قناتين متزامنتين لأن تطبيقات ECG تتطلب بنية مختلفة عن لوحة جمع بيانات عامة متعددة الإرسال.

SPI وI2C والمرجع وPGA

تستخدم I2C عددًا أقل من الأطراف وتناسب أنظمة المستشعرات البطيئة، بينما توفر SPI عادةً إنتاجية أعلى وتوقيتًا أكثر قابلية للتنبؤ. يستخدم ADS1256 وADS1220 واجهات متوافقة مع SPI، في حين يستخدم ADS1232 خرجًا تسلسليًا أبسط للساعة والبيانات يتكون أساسًا من DRDY/DOUT وSCLK.

لا تختر وحدة قبل التحقق من تغذيتها التناظرية وجهد المنطق الرقمي ومصدر المرجع ونطاقات PGA وحدود النمط المشترك للإدخال والمكونات المحيطة على لوحة PCB.

3. مقارنة ADS1256 وADS1232 وADS1220

جدول مقارنة وحدات ADC

أفضل وحدة حسب التطبيق

بالنسبة إلى الميزان الإلكتروني، يكون ADS1232 عادةً الحل الأكثر مباشرة. وللمزدوجات الحرارية أو RTD أو المستشعرات الصناعية منخفضة الطاقة، يوفر ADS1220 وظائف مستشعرات مدمجة أكثر. أما النظام الذي يجمع عدة قنوات جهد دقيقة بمعدلات أعلى، فيكون ADS1256 المرشح الأقوى.

موضع ADS1292R المناسب

ينبغي التعامل مع ADS1292R كواجهة أمامية تناظرية للاستشعار الحيوي. فقنواته المتزامنة ومضخم قيادة الساق اليمنى وكشف انفصال الأقطاب ودوائر معاوقة التنفس تضيف قيمة لأبحاث ECG، لكنها تضيف تعقيدًا غير ضروري لقياسات الجهد العادية أو خلايا الحمل.

الوحدة مخصصة للتقييم والتعليم وتطوير النماذج الأولية. ويظل مصمم النظام النهائي مسؤولًا عن العزل والسلامة الكهربائية والتحقق والمتطلبات التنظيمية المعمول بها.

عرض وحدة ADS1292R

4. أطراف ADS1232 وتوصيل خلية الحمل

مجموعات وظائف أطراف ADS1232

يمكن فهم أطراف ADS1232 ضمن خمس مجموعات وظيفية. ويختلف ترتيب موصلات الوحدات، لذلك قارن دائمًا الطباعة على اللوحة والمخطط الكهربائي بوثائق الشريحة.

كيفية توصيل خلية حمل

• صِل سلكي الإثارة الموجب والسالب للجسر بمصدر إثارة نظيف.
• استخدم جهد الإثارة نفسه كمرجع ADC متى أمكن. يقلل هذا الترتيب النسبي الأخطاء الناتجة عن انجراف جهد الإثارة.
• صِل سلك الإشارة الموجب لخلية الحمل بـ AINP1 وسلك الإشارة السالب بـ AINN1.
• صِل DRDY/DOUT وSCLK بطرفي GPIO في وحدة MCU.
• اضبط أطراف الكسب وفق نطاق الإشارة التفاضلية المتوقع.
• ابدأ بمعدل 10 SPS للحصول على ضوضاء أقل ورفض تداخل 50/60 Hz.
• نفّذ معايرة الانحياز من دون حمل مطبق قبل حساب الوزن.

أطراف الكسب والسرعة والقناة والمعايرة

يحدد GAIN1 وGAIN0 كسبًا قدره 1 أو 2 أو 64 أو 128. ويحدد SPEED معدل 10 أو 80 SPS. ويختار A0 بين زوجي المداخل التفاضلية، بينما يستطيع TEMP توجيه مستشعر الحرارة الداخلي إلى ADC.

لا يحتوي ADS1232 على سجلات إعداد تقليدية، إذ يتم التحكم في أوضاع تشغيله الرئيسية بواسطة الأطراف. وتبدأ معايرة الانحياز باستخدام نبضات الساعة الإضافية المحددة في متطلبات توقيت الجهاز.

أخطاء توصيل ADS1232

عند كسب 64 أو 128، لا تفترض إمكانية توصيل المدخل التناظري السالب بالأرضي مباشرة. فللمضخم نطاق نمط مشترك مقيّد، ويكون خرجا الجسر عادةً قرب منتصف جهد الإثارة، وهو مناسب للقياس التفاضلي.

تشمل الأخطاء الشائعة الأخرى استخدام مصدري مرجع وإثارة منفصلين وغير مستقرين، وترك أطراف الإعداد عائمة، وتمرير إشارات الساعة الرقمية بجانب مدخل الجسر، وتوقع أن يصحح التوسيط زيادة تحميل PGA.

5. كيفية توصيل وحدة ADC من نوع ADS1256 واختبارها

توصيلات SPI لوحدة ADS1256

• SCLK: إشارة ساعة SPI من وحدة التحكم.
• DIN: بيانات SPI من وحدة التحكم إلى ADC.
• DOUT: بيانات التحويل الصادرة من ADC.
• CS: إشارة اختيار الشريحة.
• DRDY: إشارة جاهزية التحويل فعّالة عند المستوى المنخفض.
• PDWN/SYNC: التحكم في خفض الطاقة والمزامنة.
• AIN0–AIN7: ثمانية مداخل أحادية الطرف أو أربعة مداخل تفاضلية.

تحقق من المخطط الدقيق للوحة التطوير قبل توصيلها بوحدة ESP32 أو STM32 أو Raspberry Pi بمنطق 3.3 V. فالوحدة التي تعمل بجهد 5 V ليست بالضرورة متوافقة تلقائيًا مع GPIO بجهد 3.3 V.

تسلسل التهيئة الموصى به

• هيّئ SPI بمعدل ساعة متحفظ ووضع الاتصال الصحيح.
• أعد ضبط المحوّل وراعِ زمن تأخير بدء التشغيل المطلوب.
• اضبط مُعدِّد المداخل والمخزن المؤقت وPGA ومعدل بيانات الخرج.
• نفّذ معايرة الانحياز الذاتي أو معايرة النظام.
• انتظر إشارة DRDY قبل قراءة كل نتيجة بدقة 24 بت.
• نفّذ توسيع الإشارة لبيانات التحويل ثنائية القطب بصورة صحيحة.
• حوّل الرموز الخام باستخدام جهد المرجع الفعلي والكسب المحدد.

تبديل القنوات والاستقرار

تمثل مواصفة 30 kSPS الحد الأقصى لمعدل بيانات المحوّل، وليست معدلًا مستمرًا لكل قناة بالتزامن. بعد تغيير مُعدِّد الإرسال، امنح المرشح الرقمي ومسار الإشارة التناظرية وقتًا للاستقرار قبل اعتماد القياس.

يمكن لمعاوقة المصدر المرتفعة أن تزيد زمن الاستقرار. إذا لم يتمكن المستشعر أو مقسم المقاومات من قيادة المدخل بصورة صحيحة، فاستخدم مخزنًا مؤقتًا مناسبًا أو خفّض سرعة تبديل القنوات المطلوبة.

المعايرة والتحقق

اختبر الصفر ومنتصف النطاق ونقطة قريبة من أقصى إشارة مستهدفة. وسجّل المتوسط والانحراف المعياري والانتشار من قمة إلى قمة والانجراف بمرور الوقت. كرر الاختبار مع تشغيل Wi-Fi والشاشات والمرحلات ومنظمات التبديل.

استخدم بطارية مستقرة أو مصدر جهد دقيقًا لفصل مشكلات ADC عن مشكلات المستشعر والمضخم. يمكن للمعايرة تصحيح الانحياز والكسب، لكنها لا تستطيع إزالة الضوضاء العشوائية أو عدم استقرار جهد المرجع.

عرض وحدة ADS1256 ADC ذات 8 قنوات

6. تقليل الضوضاء وأمثلة تطبيقية واقعية

كيفية تقليل ضوضاء ADC

• استخدم مرجعًا منخفض الضوضاء واتبع متطلبات فصل التغذية الخاصة به.
• اجعل المسارات التناظرية التفاضلية ومرتفعة المعاوقة قصيرة.
• أبعد إشارات الساعة والهوائيات وعُقد التبديل وإشارات الشاشة عن المداخل التناظرية.
• استخدم ترشيحًا تفاضليًا متطابقًا عند الحاجة.
• وصّل المستشعرات البعيدة بكبل مزدوج مجدول أو محمي.
• احسب متوسط العينات فقط بعد معالجة مشكلات العتاد.
• نفّذ التكامل على دورات كاملة لشبكة 50 Hz أو 60 Hz عند قياس الإشارات البطيئة.

يقلل أخذ متوسط N من العينات غير المترابطة الانحراف المعياري للضوضاء العشوائية بمقدار يقارب الجذر التربيعي لـ N. لكنه لا يزيل الانحياز أو الانجراف أو اللاخطية أو التراكب أو التداخل المتزامن.

مثال على ميزان إلكتروني وخلية حمل

تنتج خلية الحمل جهدًا تفاضليًا صغيرًا. وعادةً ما يكون ADS1232 نقطة بداية أفضل من محوّل ADC عام في وحدة MCU مع مضخم تشغيلي عام عالي الكسب، لأنه يدمج PGA منخفض الضوضاء وترشيحًا مخصصًا لمستشعرات الجسور.

استخدم إثارة نسبية، وابدأ بمعدل 10 SPS، ونفّذ معايرة الانحياز دون حمل، وقِس أثر الاهتزاز الميكانيكي. فقد يظهر تدفق الهواء وحركة الكبل وحركة المرور القريبة واهتزاز المبنى كإشارات حقيقية لخلية الحمل بدلًا من ضوضاء إلكترونية.

مسجل مستشعرات ESP32 بثماني قنوات

بالنسبة إلى أربعة مستشعرات حرارة وأربعة مستشعرات ضغط، حدّد أولًا ما إذا كانت الحاجة إلى 12 أو 16 أو 24 بت مفيدة. يوفر ADS1256 ثمانية مداخل متعددة الإرسال ودقة أعلى، بينما قد يكون محوّل أسرع بثماني قنوات ودقة 12 بت أنسب إذا كانت الإنتاجية أهم من دقة الإشارات الصغيرة.

تتطلب كبلات مستشعرات السيارات الطويلة أيضًا الترشيح وحماية المدخل والتأريض الصحيح وكبت النبضات العابرة. ولا يؤدي تركيب ADC بدقة 24 بت إلى حماية المدخل من نبضات فصل الحمل أو ESD أو فروق جهد الأرضي.

لماذا تحتاج مشروعات 100 MSPS إلى محوّل ADC مختلف؟

لا تستطيع ADS1256 وADS1232 وADS1220 التقاط نبضات في نطاق النانوثانية أو توفير أخذ عينات بمستوى راسم الذبذبات. ويتطلب مشروع بسرعة 100 MSPS محوّل ADC مخصصًا عالي السرعة وواجهة أمامية تناظرية مناسبة وتصميم PCB بمعاوقة مضبوطة، وغالبًا FPGA أو معالجًا عالي الإنتاجية.

7. الأسئلة الشائعة حول وحدات ADC وقائمة الاختيار النهائية

الأسئلة الشائعة

هل ADS1220 محوّل ADC بواجهة I2C؟

لا. يستخدم ADS1220 واجهة متوافقة مع SPI. ويجب التحقق من قوائم المنتجات التي تصفه بأنه I2C بمقارنتها مع مواصفات الشريحة قبل التوصيل.

هل يوفر محوّل ADC بدقة 24 بت دقة فعلية قدرها 24 بت؟

لا. تصف الدقة الاسمية عدد رموز الخرج، بينما تحدد ENOB والدقة الخالية من الضوضاء واستقرار المرجع والانحياز واللاخطية والواجهة الأمامية التناظرية الدقة القابلة للاستخدام.

ADS1256 أم ADS1232: أيهما أفضل لخلية الحمل؟

يكون ADS1232 عادةً الأنسب لخلية حمل أو ميزان بطيء لأنه مصمم لمستشعرات الجسور، بينما يكون ADS1256 أنسب عند الحاجة إلى قنوات إضافية أو معدلات بيانات أعلى.

ADS1256 أم ADS1220: أيهما أسرع؟

يدعم ADS1256 معدلات بيانات تصل إلى 30 kSPS، بينما يدعم ADS1220 ما يصل إلى 2 kSPS. ويوفر ADS1220 وظائف مدمجة موجهة لقياس الحرارة ومستشعرات الجسور منخفضة الطاقة.

هل يستطيع ADS1256 أخذ عينات من ثماني قنوات بمعدل 30 kSPS لكل قناة؟

لا. تشترك مداخله في محوّل متعدد الإرسال، ويؤدي تبديل القنوات واستقرار المرشح إلى خفض المعدل المستمر المتاح لكل قناة.

هل ADS1292R محوّل ADC عام الاستخدام؟

يمكنه رقمنة الإشارات التناظرية، لكنه مصمم تحديدًا كواجهة أمامية تناظرية لـ ECG ومعاوقة التنفس. ولم تُحسّن مجموعة وظائفه لمشروعات الجهد أو الحرارة أو خلايا الحمل العادية.

قائمة التحقق عند شراء وحدة ADC

• عرض نطاق الإشارة ومعدل بيانات الخرج المطلوبان
• أصغر تغير في الجهد يجب اكتشافه
• قيمة ENOB الفعلية والدقة الخالية من الضوضاء
• قنوات أحادية الطرف أو تفاضلية أو متزامنة
• حدود النمط المشترك والجهد المطلق للإدخال
• نطاق PGA ومتطلبات معاوقة المصدر
• دقة المرجع والانجراف الحراري
• واجهة SPI أو I2C أو واجهة تسلسلية بسلكين
• توافق المستويات المنطقية بين الوحدة وMCU
• زمن استقرار مُعدِّد الإرسال والمرشح الرقمي
• المخطط والوثائق وإمكانية تتبع المكونات
• متطلبات المعايرة والاختبارات البيئية

التوصيات النهائية

اختر ADS1232 لخلايا الحمل والموازين الإلكترونية، وADS1220 لمستشعرات الحرارة الدقيقة والجسور منخفضة الطاقة، وADS1256 لجمع البيانات الدقيقة متعددة القنوات. استخدم ADS1115 لقياسات I2C البطيئة والسهلة، وADS1118 عند تفضيل محوّل مماثل بدقة 16 بت وواجهة SPI.

لا تختَر بناءً على الدقة وحدها. ابدأ بعرض نطاق الإشارة ونطاق الإدخال وبنية القنوات والمرجع ومستوى الضوضاء المستهدف. ويمكن لسلسلة قياس مصممة جيدًا بدقة 16 بت أن تتفوق على وحدة بدقة 24 بت ذات تغذية أو تخطيط سيئ.
