Elecbee LC-115 ADS1115 ميني 16-بت 860SPS 4-قناة I2C وحدة ADC مع مكبر للصوت كسب قابل للبرمجة 2.0-5.5V

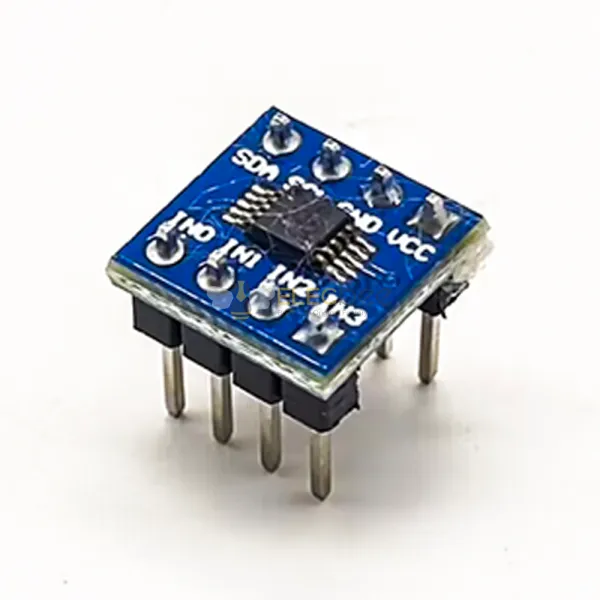

Elecbee LC-115 ADS1115 ميني 16 بت I2C وحدة ADC

تضيف وحدة Elecbee LC-115 ADS1115 ADC قدرة قياس تناظرية عالية الدقة إلى وحدة تحكم دقيقة متوافقة وأنظمة مضمنة. يوفر التصميم القائم على ADS1115 تحويلًا من الدلتا والسيجما 16 بت ، وواجهة I2C ومعدلات بيانات قابلة للبرمجة تصل إلى 860 عينة في الثانية.

يمكن تكوين مضاعف الإدخال لأربعة قياسات أحادية النهاية أو مدخلين تفاضليين. يدعم مكبر الصوت المتكامل القابل للبرمجة نطاقات متعددة على نطاق كامل لإشارات الاستشعار والبطاريات والأجهزة المتوافقة.

المواصفات الفنية

نموذج الوحدة: إل سي-115
نوع الوحدة: وحدة التحويل التناظرية إلى الرقمية
جهاز ADC: ADS1115
الهندسة المعمارية ADC: دلتا سيجما
قرار ADC: 16 بت
معدل البيانات القابلة للبرمجة: 8–860SPS
واجهة رقمية: I2C
المدخلات ذات الانتهاء الواحدة: حتى 4
المدخلات التفاضلية: حتى 2
تكوين القناة: التحويل المتسلسل المتعدد
السيطرة على الكسب: مكبر للصوت كسب قابل للبرمجة
مرجع الجهد: مرجع داخلي منخفض الانجراف
مصدر الساعة: المذبذب الداخلي
توريد التشغيل: 2.0-5.5V

مصطلحات ملاحظة: تصف مواصفات 16 بت دقة ADC. يتم تحديد سرعة التحويل بشكل منفصل كمعدل بيانات قابل للبرمجة من 8 إلى 860 عينة في الثانية.

مذكرة التوريد: قيمة 2.0-5.5V هي نطاق التشغيل والإمداد. يجب ألا يتم تفسيره تلقائيًا على أنه نطاق القياس التناظري المسموح به.

مدخلات واحدة وتفاضلية

التكوين أحادي الانتهات: يقيس ما يصل إلى أربع إشارات تناظرية فردية بالنسبة إلى مرجعية الوحدة الأرضية.

التكوين التفاضلي: يقيس اختلافات الجهد بين مجموعات الإدخال التناظرية المختارة لأجهزة استشعار الجسر المتوافقة ومصادر الإشارة التفاضلية.

تشترك المدخلات في ADC واحد من خلال مضاعف داخلي. يقوم البرنامج بتحديد كل قناة قبل التحويل ، لذلك لا تلتقط الوحدة جميع المدخلات الأربعة في نفس الوقت بالضبط.

نطاق الكسب والمساهم القابل للبرمجة

الإعدادات التفاضلية المتاحة على نطاق كامل:
±6.144V
±4.096V
±2.048V
±1.024V
± 0.512V
± 0.256V

يؤدي تحديد نطاق أضيق على نطاق كامل إلى زيادة دقة رمز المحول للإشارات التفاضلية المتوافقة ذات المستوى المنخفض.

تحذير كهربائي الحد: لا يعني إعداد ±6.144V PGA أن دبوس الإدخال قد يكون مدفوعًا إلى ± 6.144V عندما يستخدم ADC إمدادات أقل. يجب أن يظل كل مدخل تناظري ضمن الحدود الكهربائية المحددة في توريد الجهاز وتكوين الدائرة.

تكامل I2C

قم بتوصيل إمدادات الوحدة الأرضية وساعة I2C وإشارات بيانات I2C وفقًا للملصقات المطبوعة على اللوحة الموردة.

تأكد من أن مستوى منطق I2C وجهد السحب من وحدة التحكم متوافقان مع العرض المحدد للوحدة النمطية. استكمال جميع الأسلاك قبل تطبيق السلطة.

يدعم جهاز ADS1115 عناوين I2C متعددة ووظيفة ALERT / RDY المتركبة. يعتمد توفر هذه الوظائف على وحدة LC-115 على ما إذا كانت الاتصالات المقابلة تتعرض من قبل اللوحة الموردة.

التطبيقات ومذكرات القياس

يمكن دمج LC-115 في الأدوات المحمولة المتوافقة ، وشاشات الجهد البطارية ، وأنظمة قياس درجة الحرارة ، والإلكترونيات الاستهلاكية ، وأتمتة المصنع ، وضوابط العمليات ، ومشاريع اقتناء بيانات الاستشعار العامة.
