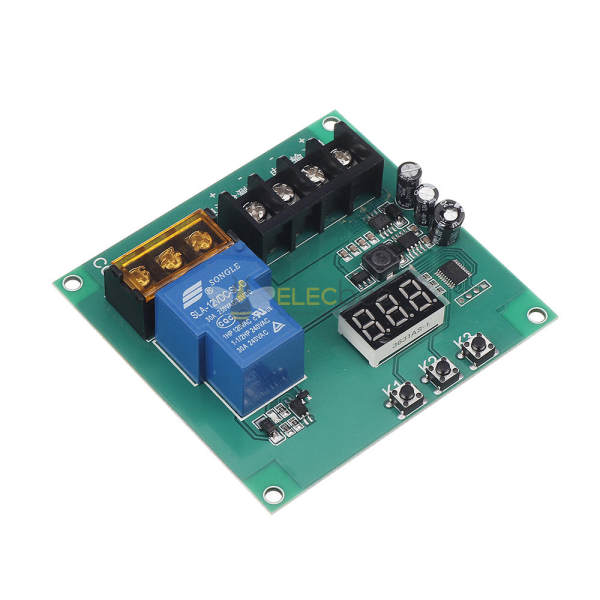

Elecbee YYI-4电流检测模块直流过流电机堵转保护板电流传感器板30A

SKU: EB0047252

主要特点

展开

规格

属性

值

搜索

型号

描述

规格：

产品型号：YYI-4

检测范围：电压：DC 7～30V，电流：0～30A

检测精度：0.1A（100mA）

待机电流：约20mA

继电器输出：可控制30A以内直流线路的通断。

具有误差校准功能，可长时间关闭显示，降低功耗

功能说明：

P-11：当被测电流大于I1时，继电器导通；当测量电流再次小于I1时，继电器断开。

P-12：当被测电流大于I1时，继电器闭合；它一直处于关闭状态，直到电路板的电源被切断。

P-21：当被测电流大于I2时，继电器导通；当测量电流小于I1时，继电器断开

P-22：当被测电流大于I2时，继电器闭合；它一直处于关闭状态，直到电路板的电源被切断。

P-31：当测量值小于I1时，继电器导通；当电流大于I2时，继电器断开

P-32：当被测电流小于I1时，继电器闭合；它一直处于关闭状态，直到电路板的电源被切断。

P-41：当被测电流在I1和I2之间时，继电器闭合，其他情况继电器断开；

P-42：当被测电流在I1和I2之间时，继电器吸合；它一直处于关闭状态，直到电路板的电源被切断。

P-51：当被测电流小于I1或大于I2时，继电器闭合，其他情况继电器断开；

P-52：当被测电流小于I1或大于I2时，继电器吸合；它一直处于关闭状态，直到电路板的电源被切断。

设置说明：

- 上电显示测量电流；（如果被测电流端悬空，则数显数字跳动正常。）

- 第一次按K1需要1秒以上，防止误触发。屏幕显示： P 11：K2 调整模式，K3 调整功能。

- 第二次按K1，屏幕闪烁：0.05表示阈值I1的值为0.05A； K2 设置 I1 正，K3 设置 I1 负

- 第三次按K1，屏幕闪烁：0.10表示阈值I2的值为0.1A； K2 设置 I2 正，K3 设置 I2 负

-第四次按K1，屏幕上会显示测得的电流；表示进入待机模式；

- 待机状态下长按K2或K3可微调测量电流误差。

套餐包括：

1 x YYI-4 电流检测模块直流过流电机堵转保护板
