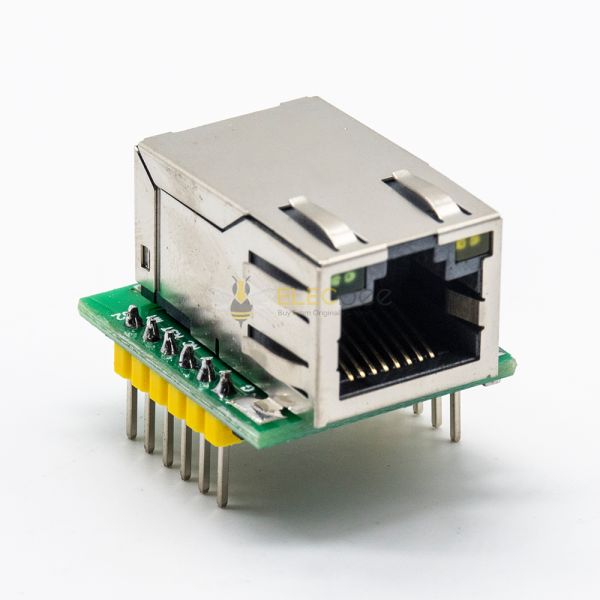

Elecbee W5500 以太网模块 TCP/IP 协议栈 SPI 接口 IOT Shield

SKU: EB0042333

主要特点

1. 80MHz高速SPI接口

2. 内置硬件TCPIP协议栈，用户几乎不需要复杂的网络协议知识

3. 最多支持8个Socket连接

4.支持TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE协议

5.集成数据链路层、物理层

6.支持掉电唤醒

7.支持高速串行外设接口（SPI模式0~3）

8.内部32K字节收发缓冲区

9. 嵌入式 10BaseT/100BaseTX 以太网物理层 (PHY)

10.支持自动协商（基于10/100的全/半双工）

11.不支持IP分片

12. 3.3V工作电压，I/O信号口5V耐压

13. LED状态显示（全双工/半双工、网络连接、网速、活动状态）

14. 超小引脚封装，便于嵌入式应用

15.提供C应用例程

规格：

供电方式：3.3V外接电源，电流应大于200mA

控制接口形式：3.3V TTL电平，SPI接口； 2* 单排针

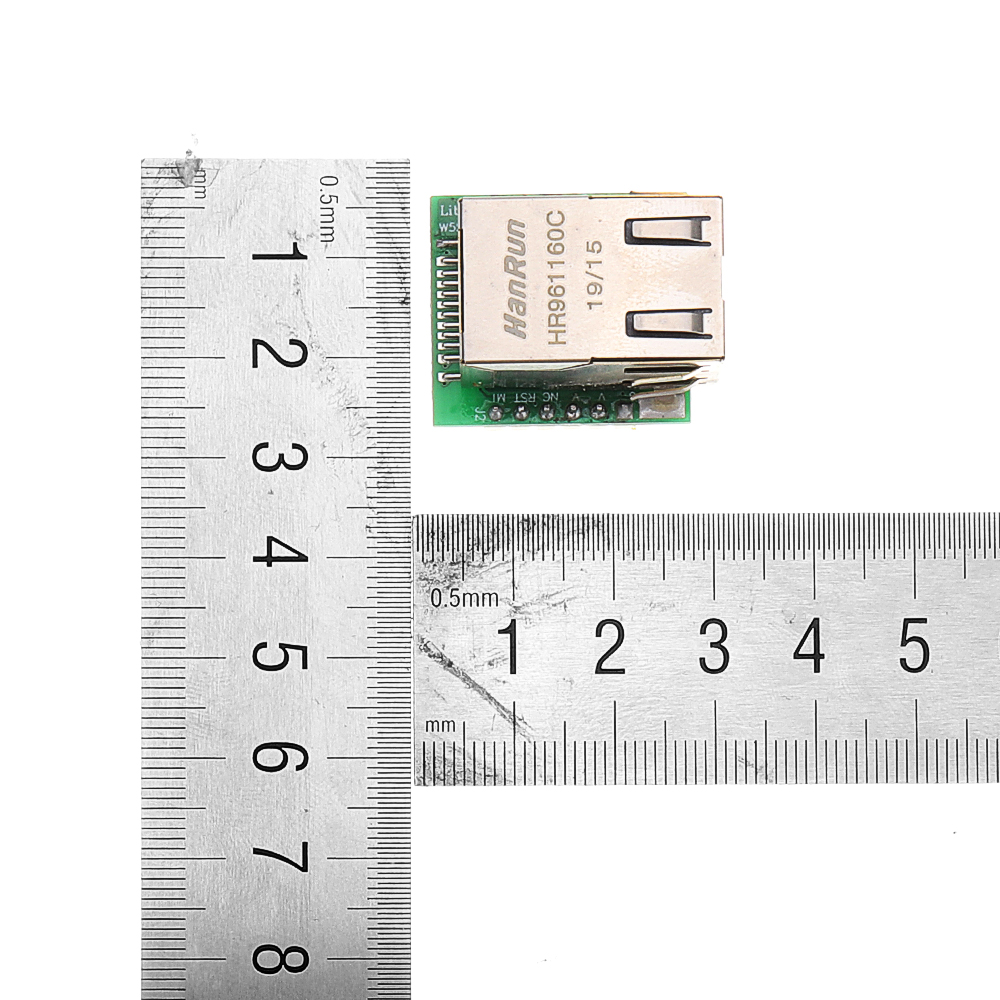

PCB尺寸（MM）：23*25mm

机械尺寸（长*宽*高）：28.5*23*24mm

展开

规格

显示类似产品 >

属性

值

搜索

MCU/SoC 型号

W5500 Ethernet TCP/IP

核心架构

TIONIMAGE0

存储

Raspberry Pi OS/Linux

调试接口

SPI/ETHERNET

显示类似产品 >

描述

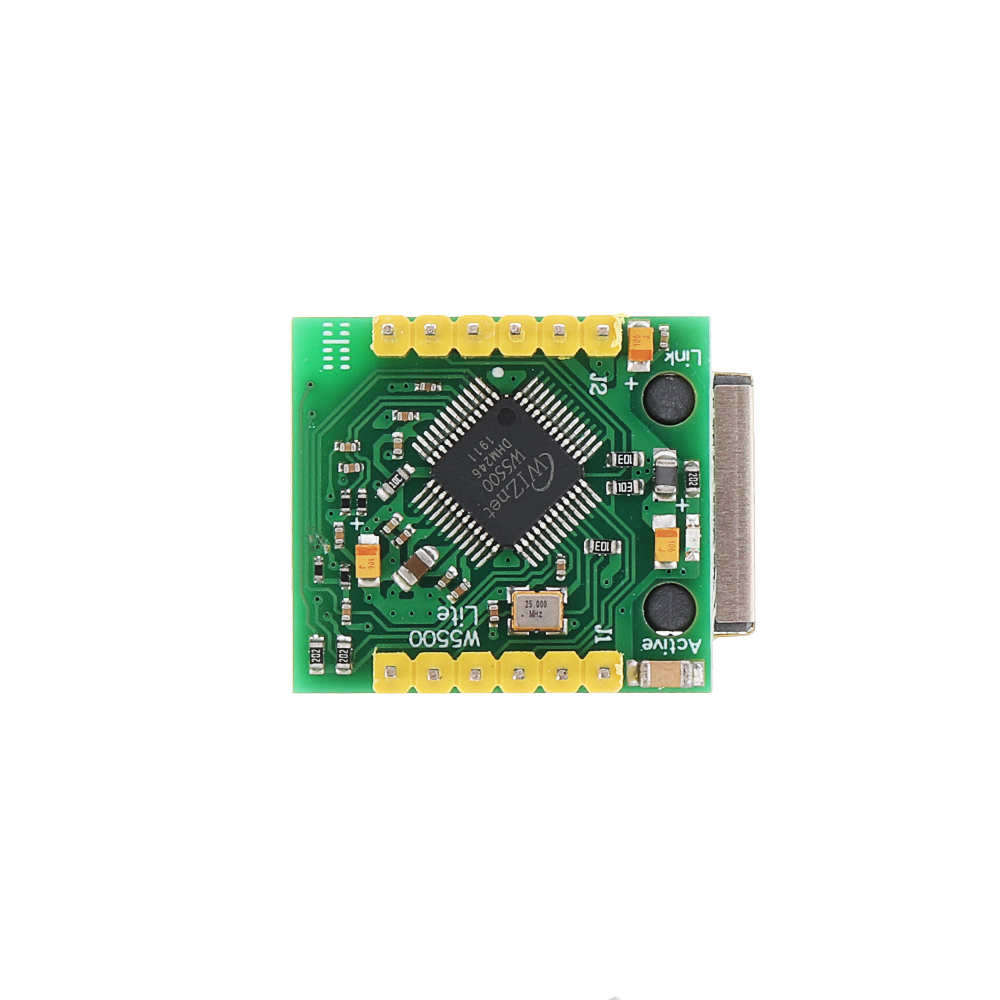

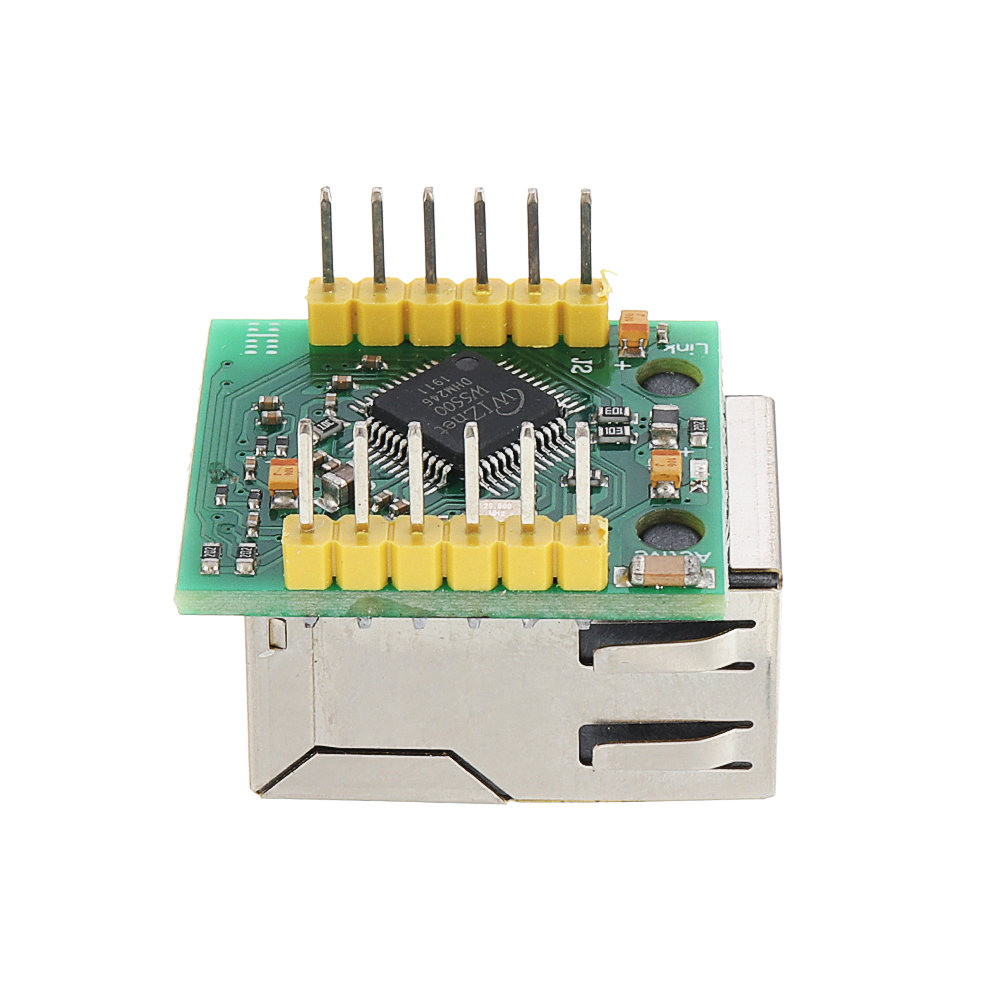

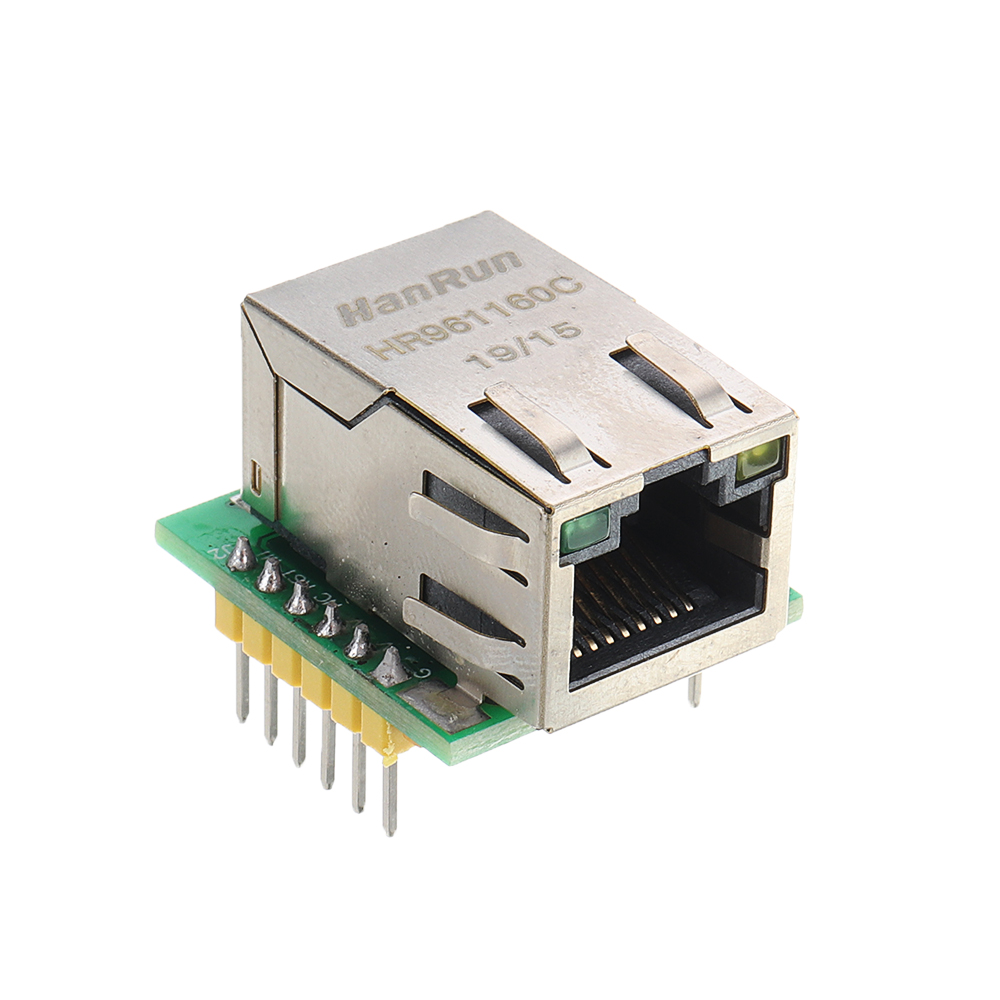

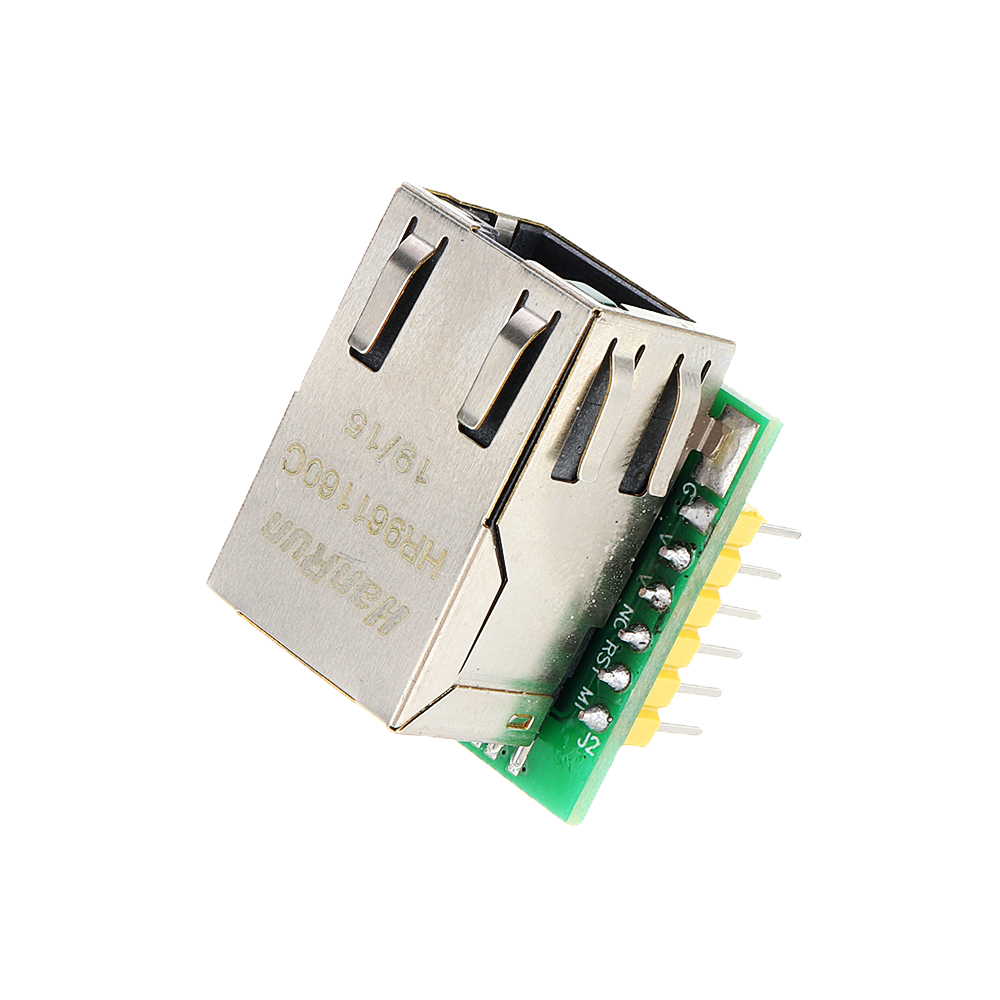

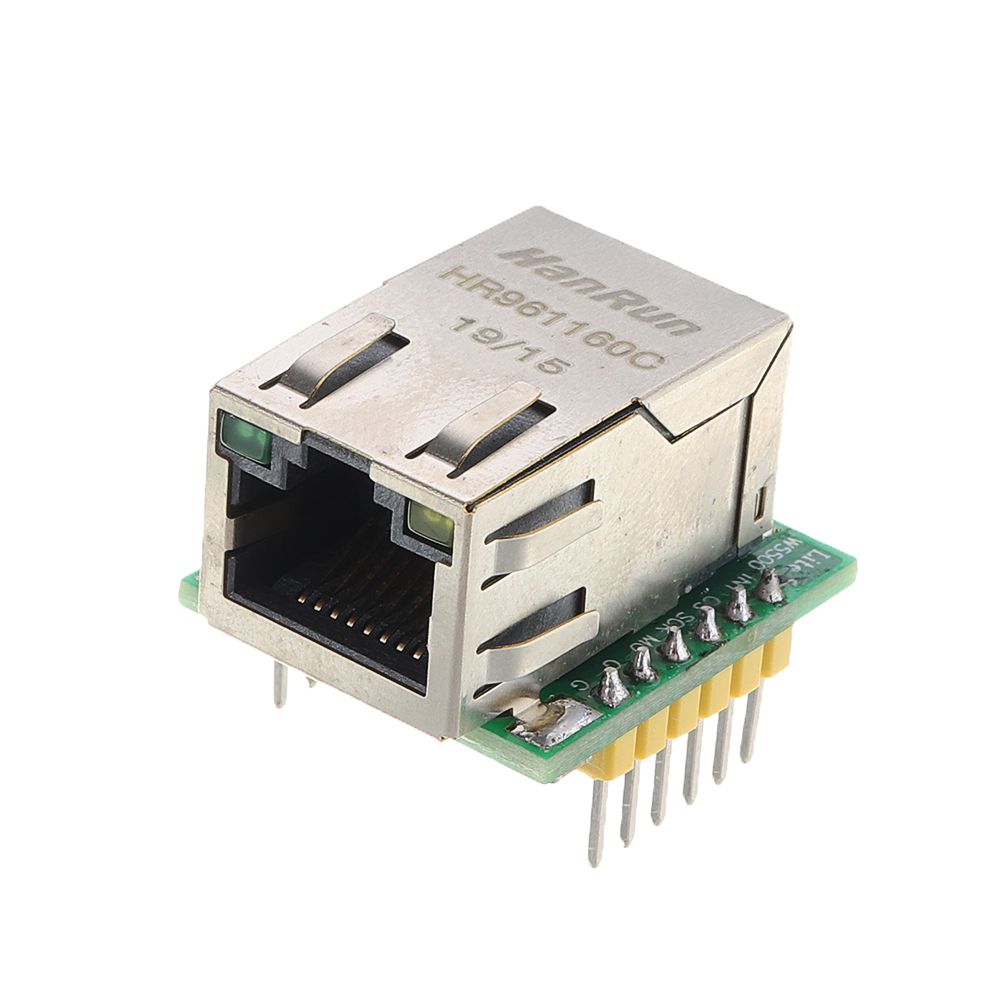

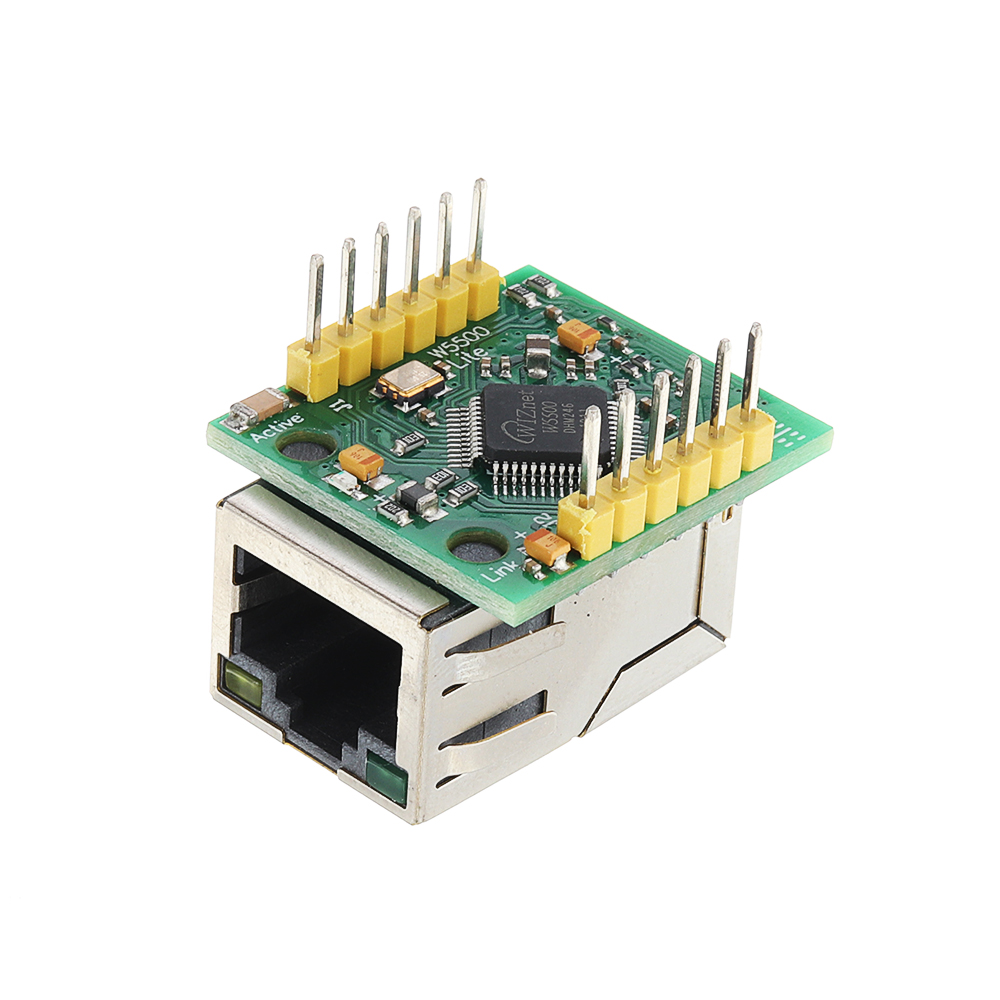

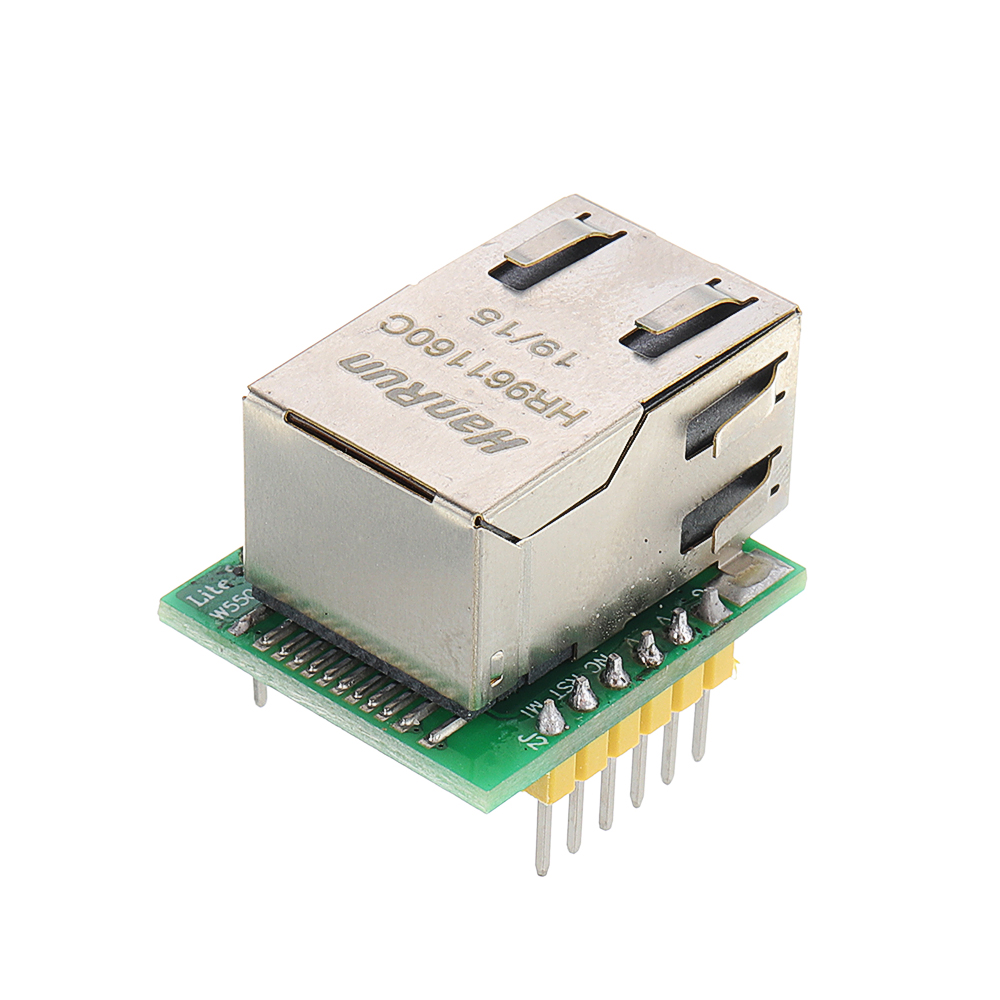

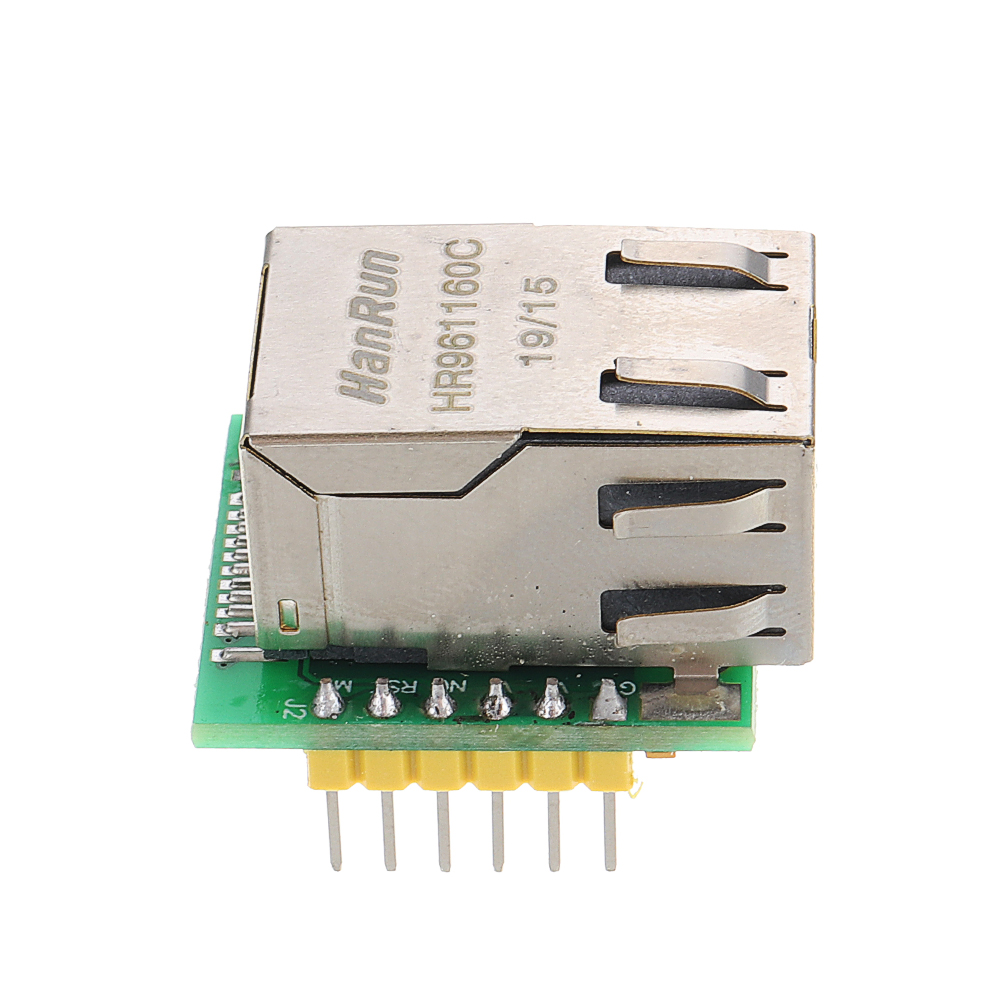

1 x W5500 以太网模块

介绍：

W5500 是一款功能齐全的 TCP/IP 嵌入式以太网控制器，可为嵌入式系统提供更简单的 Internet 连接解决方案。硬件逻辑门用于实现 TCP/IP 协议栈（如 TCP）的传输层和网络层。、UDP、ICMP、IPv4、ARP、IGMP、PPPoE等协议），并集成了数据链路层、物理层和32K字节的片上RAM作为数据收发缓冲区。上位机主控芯片只需要承担TCP/IP应用层控制信息的处理任务。从而大大节省了上位机进行数据拷贝、协议处理和中断处理的工作量，提高了系统的利用率和可靠性。

包裹包括:

1 x W5500 以太网模块

Geekcreitreg-W5500-Ethernet-Module-TCPIP-Protocol-Stack-SPI-Interface-IOT-Shield-1600005
