Elecbee USB 模块 USB HOST/HID 带 MAX3421E SPI 接口 输出*5 输入*5

描述：

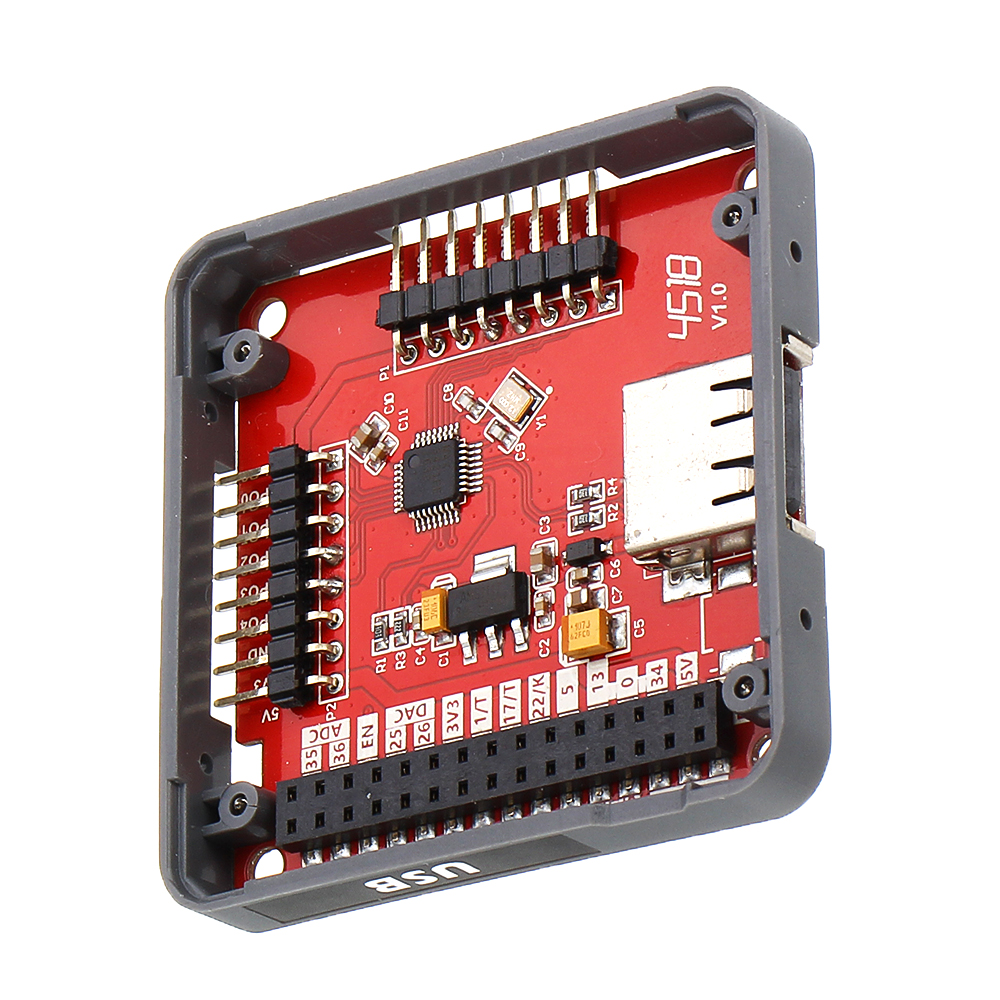

USB是一个USB驱动模块，集成MAX3421E它将 USB 主机或外围设备功能添加到具有 SPI 接口的任何系统。 是否愿意在您的项目中添加标准 USB 功能？ 这个 M5 模块是完美的解决方案。

系列协议：SPI

产品专长尿素：

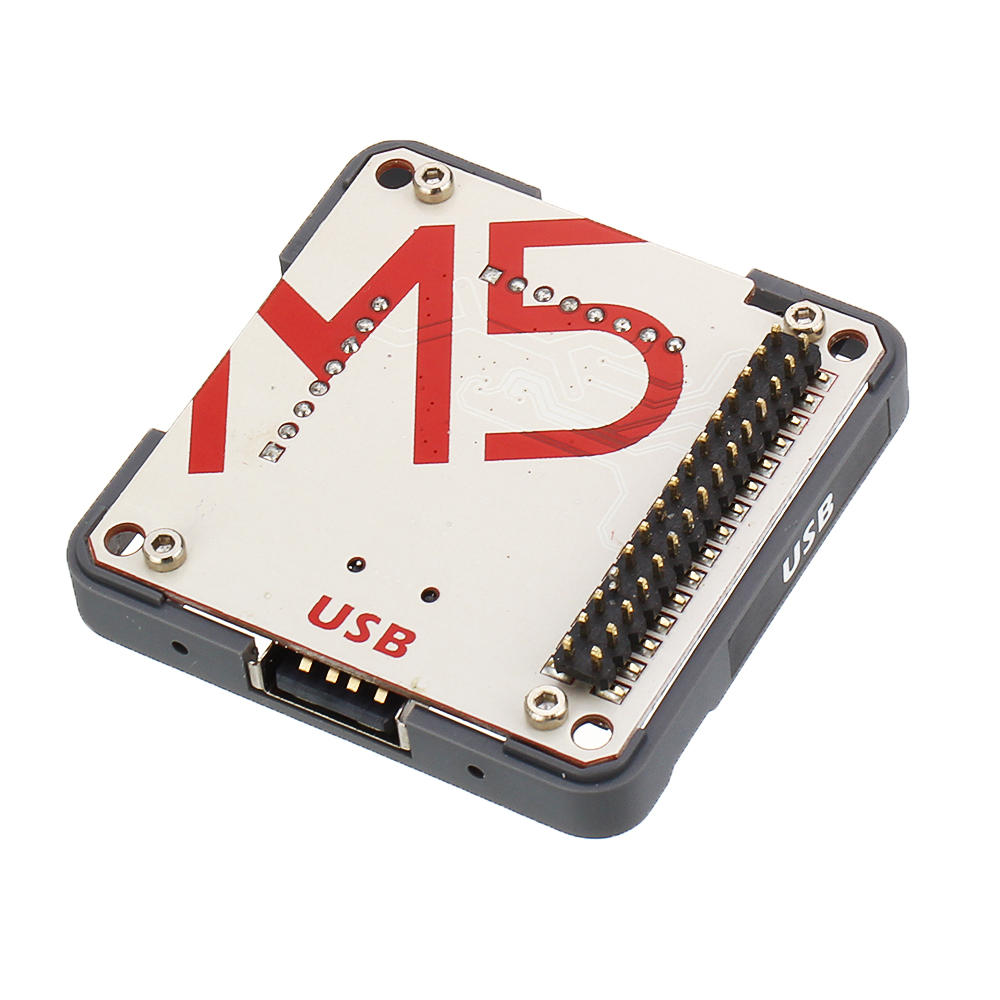

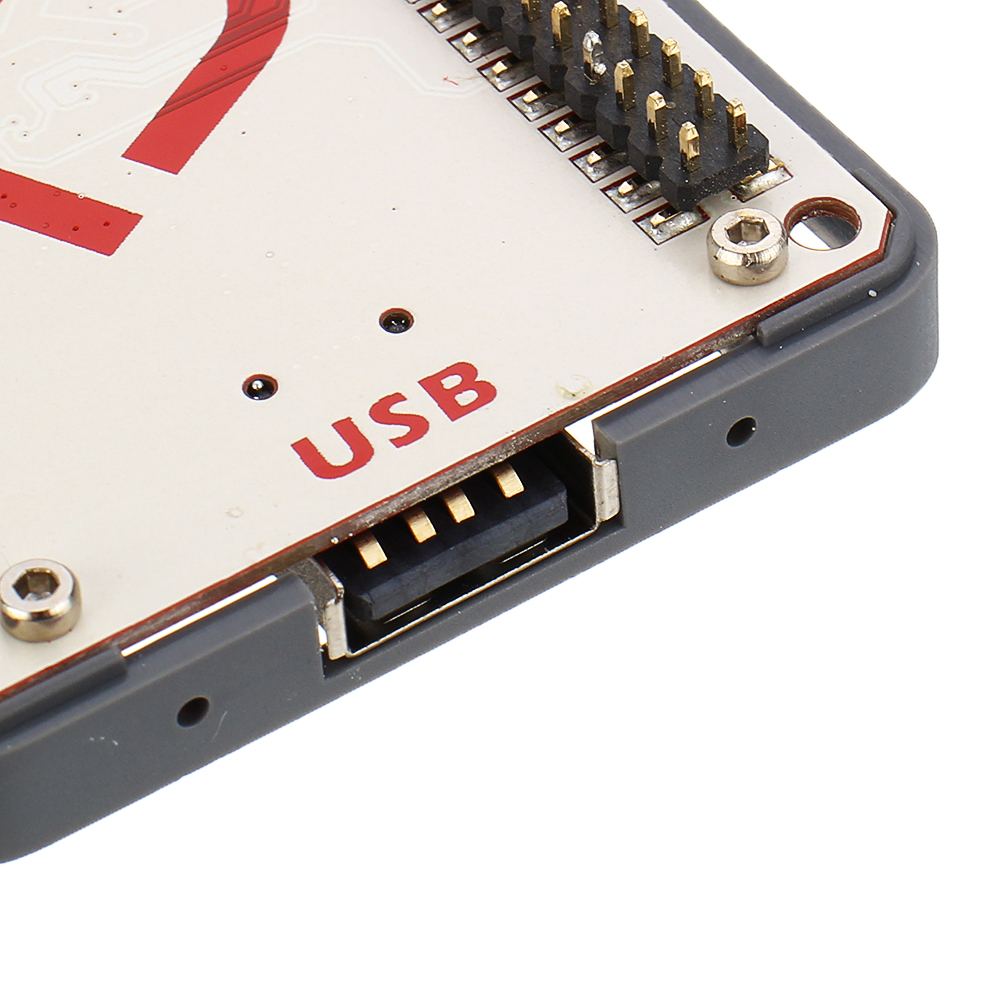

• 1x UAB 标准 A 端口

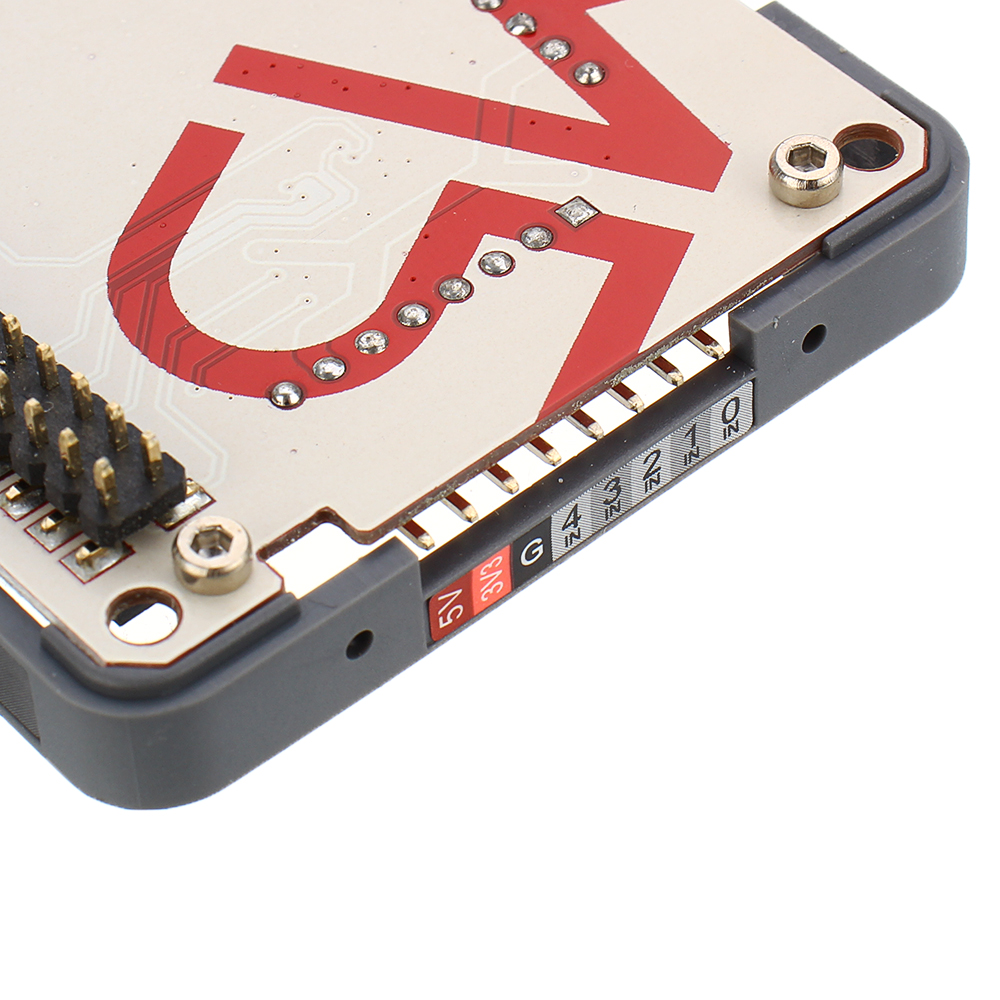

• 10x 扩展 GPIO 引脚
• 扩展 3v3、5v 和 GND
• 产品尺寸：4.2mm x 54.2mm x 12.8mm
• 产品重量：14.5g

套餐包括：

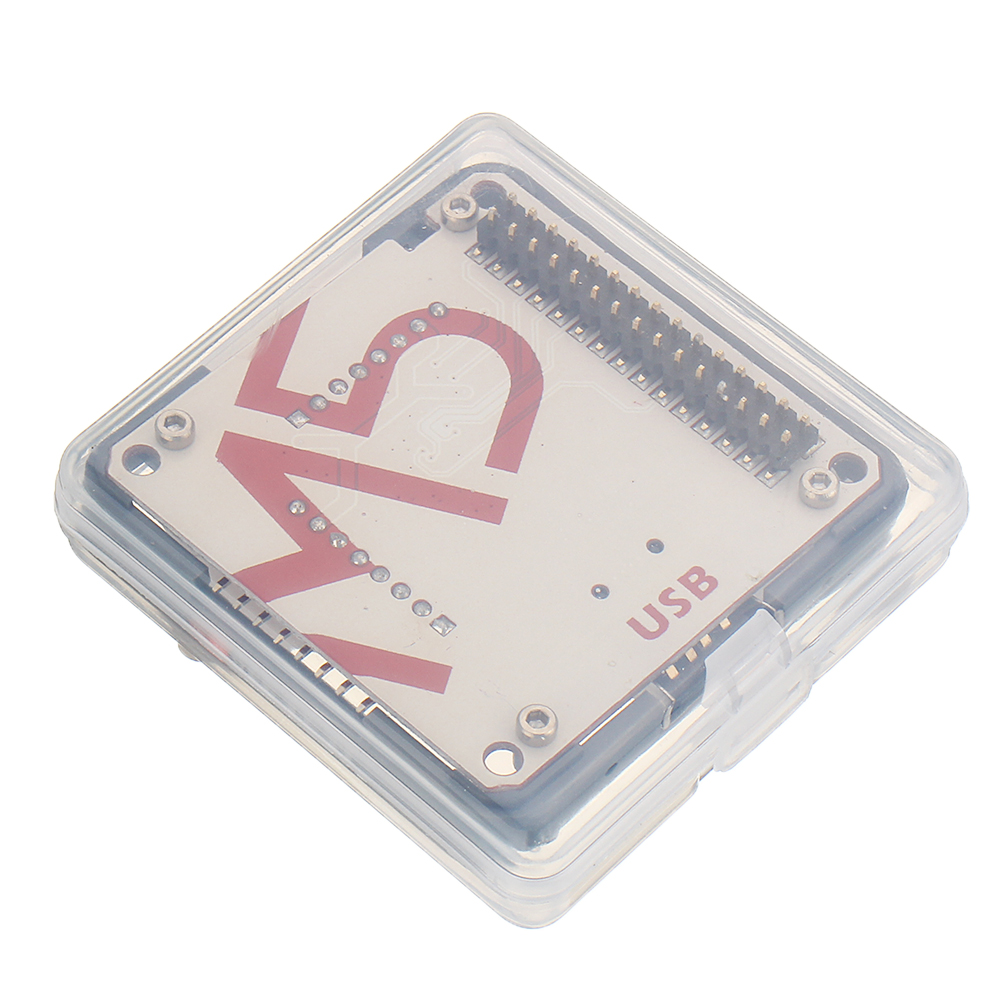

• 1x M5Stack USB 模块

应用：

• USB键盘记录器
• 使用M5Core读写U盘

Related Link：

• 官方视频: https://www.youtube.com/channel/UCozgFVglWYQXbvTmGyS739w

• 论坛: http：//forum.m5stack.com/

• 数据表-MAX3421E

EasyLoader

点击下载 EasyLoader: https://m5stack.oss-cn-shenzhen.aliyuncs.com/EasyLoader/Module/EasyLoader_USB.exe

1.EasyLoader是一款简单快速的程序刻录器。 EasyLoader 中的每个产品页面都提供了与产品相关的案例程序。 可以通过简单的步骤烧录到主控，并进行一系列的功能验证。（目前 EasyLoader 仅适用于 Windows 操作系统)

2.下载软件后，双击运行应用程序，将M5设备通过数据线连接到电脑，选择端口参数，点击“烧伤”开始燃烧。

3.烧录EasyLoader前需要安装CP210X（USB驱动）。点此查看驱动安装教程: https://docs.m5stack.com/#/en/related_documents/M5Burner?id=install-usb-driver

Example：

获取完整代码，请点击这里: https://github.com/m5stack/M5-ProductExampleCodes/tree/master/Module/USB/.

NOTE：

在编译此示例代码之前，您需要从以下网址下载相应的 USB 库这里: https://github.com/m5stack/M5-ProductExampleCodes/tree/master/Module/USB//Library. 解压并将这个库文件夹复制到 Ardui no library path.( 这是我的路径C：Users文件Ardui nolibraries)

Download the exampleusb_m o u se.ino

将 USB 鼠标插入 USB A 端口。

• 按住左键绘制白线。

• 按住右键绘制绿线。

• 按中间的滚轮按钮清除屏幕。

  ＃包括<M5Stack.h>  ＃包括<SPI.h>  ＃包括<USB.h>  ＃包括<hiduniversal.h>  ＃包括<hidboot.h>  ＃包括<usbhub.h>  ＃包括"M5Mou se.h"    // new objects  USB Usb;  USBHub  Hub(&Usb);  HIDBoot<USB_HID_PROTOCOL_M O U SE> HidMouse(&Usb);  MouseRptParser  Pr s;    // initialization  M5.begin();  Usb.Init();  HidMouse.SetReportParser(0,(HIDReportParser*)&Pr s);    // handle event coming from usb device  Usb.Task();  if(Usb.getUsbTaskState() == USB_STATE_RUNNING)  {    M o u se_Pointer(mou_px, mou_py);    mou_px = 0;    mou_py = 0;    /* left button pressed： draw white point */    if (mou_button == 1)      M5.Lcd.drawCircle(StaPotX, StaPotY, 1, WHITE);    /* right button pressed： draw green point */    if (mou_button == 2)      M5.Lcd.drawCircle(StaPotX, StaPotY, 1, GREEN);    /* middle button pressed： clear screen */    if (mou_button == 4)      M5.Lcd.fillScreen(BLACK);  }复制到剪贴板错误已复制

Schematic：
