Elecbee US-52 AC 齿轮电机速度控制器 220V 50Hz 90-1400RPM CW CCW Tachegenerator 反馈单排 6 个小插头

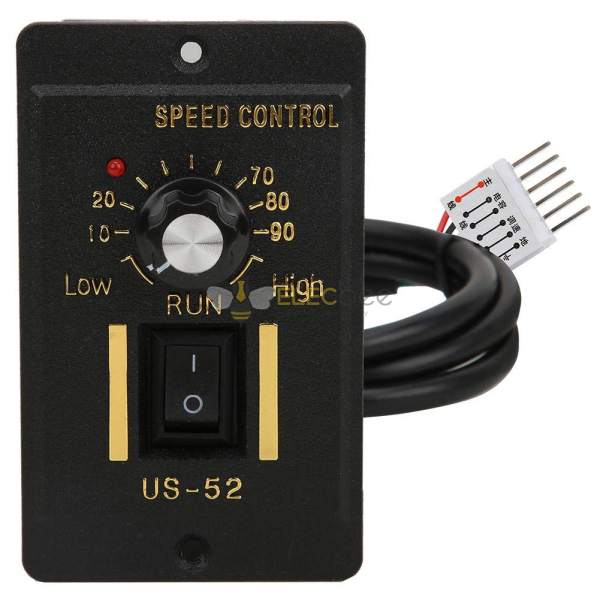

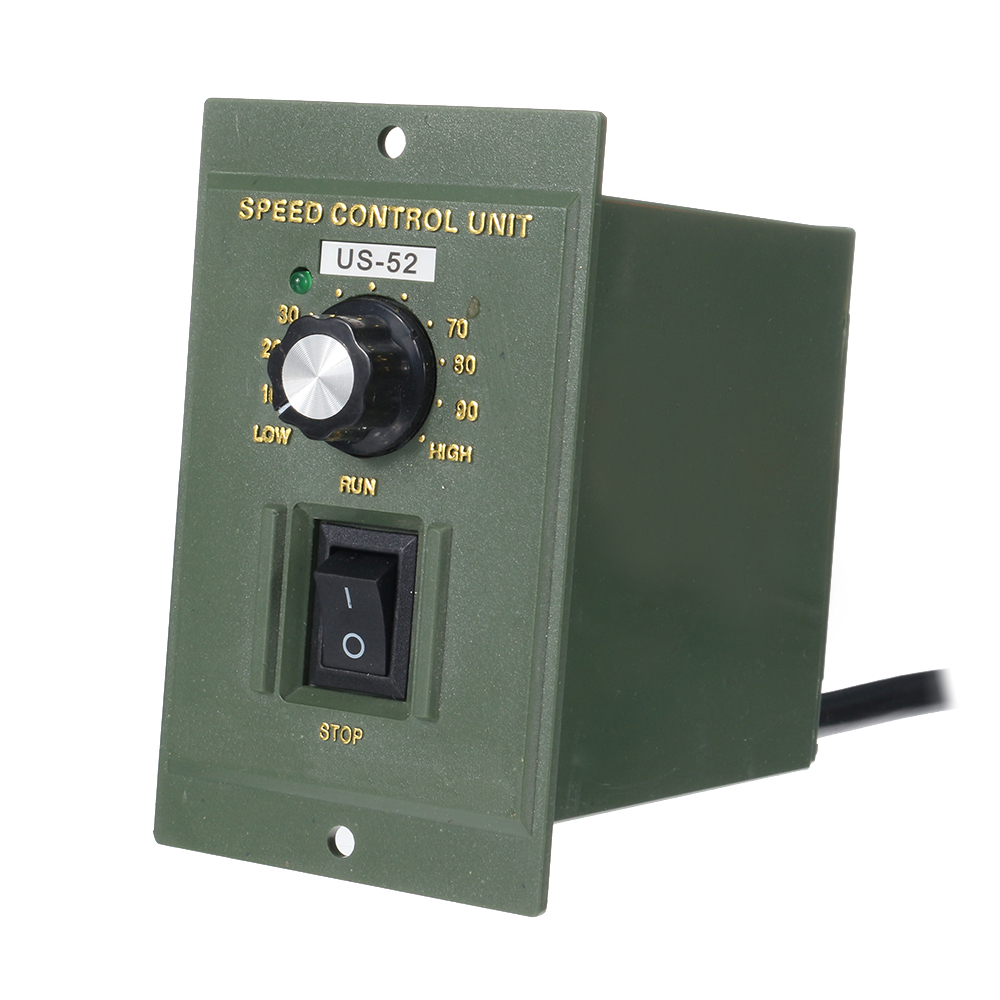

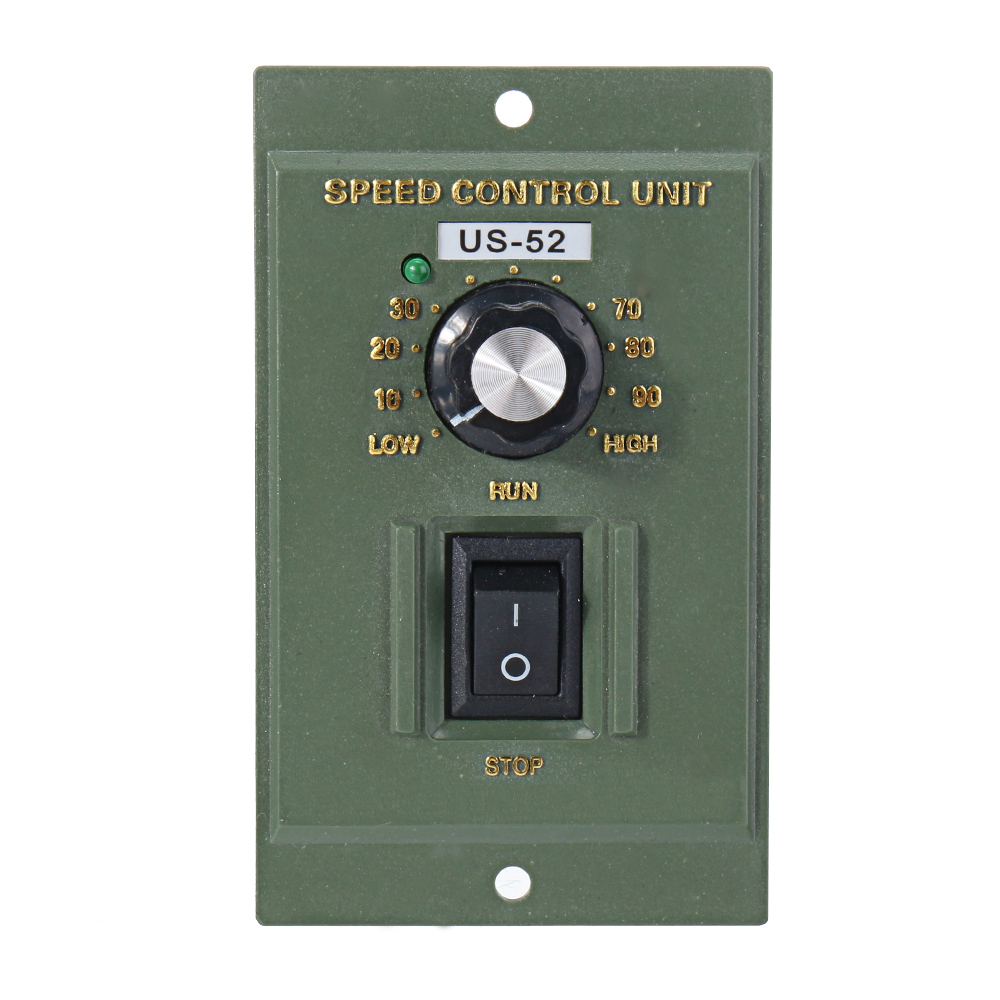

Elecbee US-52 15W 交流齿轮传动速度控制器

Elecbee US-52 为配备发电机反馈电路的兼容15W交流齿轮或速度控制电机提供可调节的速度和方向选择。其运行频率为AC 220V 50Hz,并提供90–1400RPM的供应商规格速度范围。

这是一个匹配的电机控制组件。它并非通用的交流电机调节器、电机启动器或变频驱动。安装前请验证电机额定值、反馈电路、连接器和布线布局。

技术规格

品牌: 埃雷克比
型号: 美国-52
产品类型: 交流反馈 电机转速控制器
兼容电机功率: 15W
电源输入: AC 220V,50Hz
指定速度范围: 90–1400RPM,50Hz
控制方法: 发电机反馈电压控制
方向选择: CW 或 CCW
连接器: 单排六针男性插头

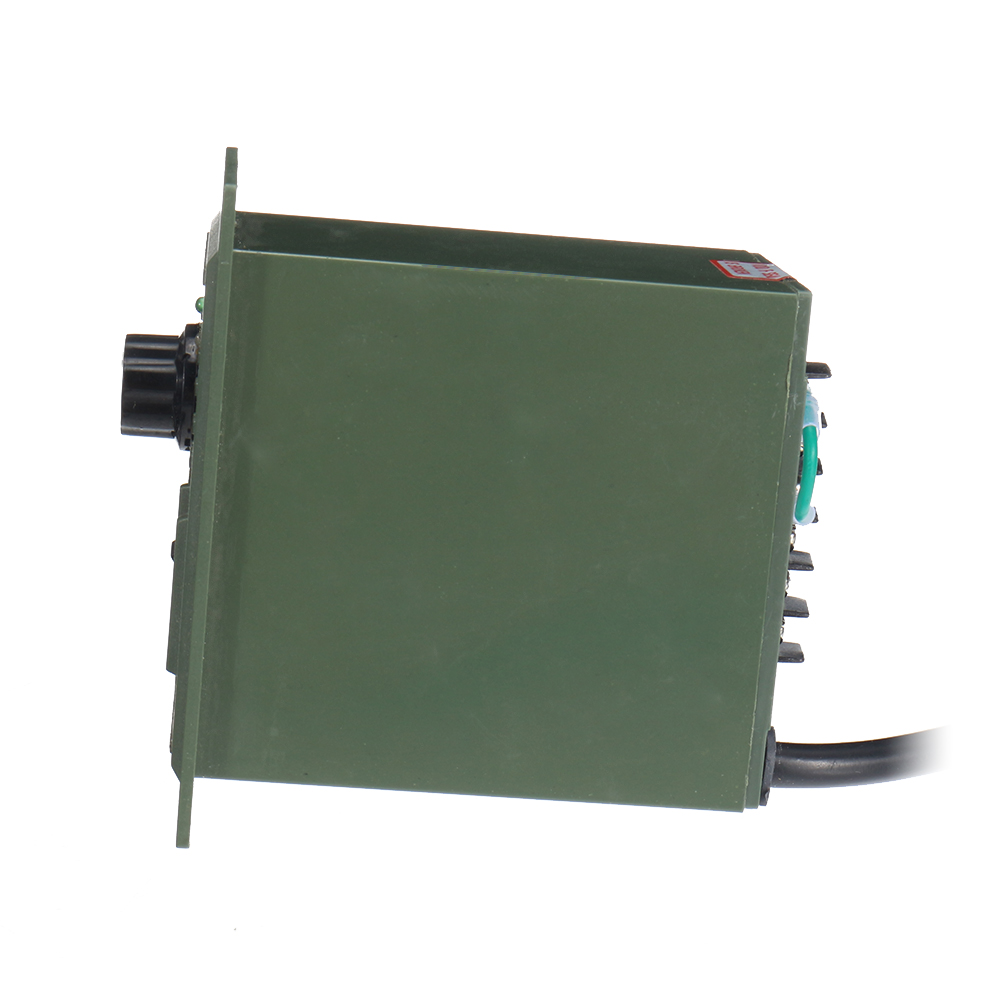

安装方法: 面板螺丝安装
特定环境温度: −10°C 至 +50°C

兼容性说明: 电机必须具有美国-52号发动机所需的主绕组、电容器相关电路、发电机反馈线和连接器的连接。仅靠匹配电压和瓦数并不能保证兼容性。

可调节速度与发电机反馈

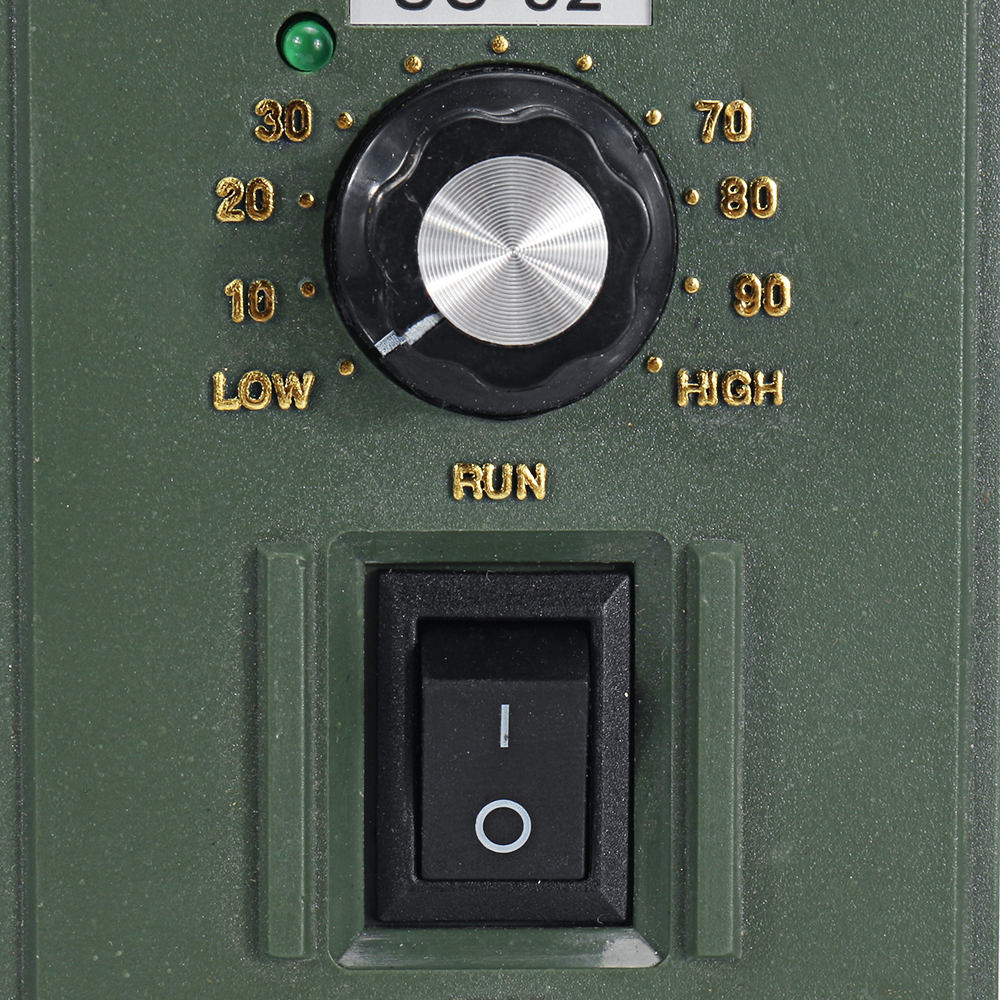

转动外部电位器,在匹配的电机和机械负载所支撑的工作范围内调节电机转速。反馈信号使控制器能够响应电机转速的变化。

如果速度或扭矩未满足应用要求,可对侧面校准电位器进行仔细调节。在进行小改动之前,先标记其原始位置。

速度音符: 规定的90–1400RPM系列是一种系统规范,而非针对每个电机和负载的保证速度。实际性能取决于匹配的电机、电源频率、负载和控制器的调节。

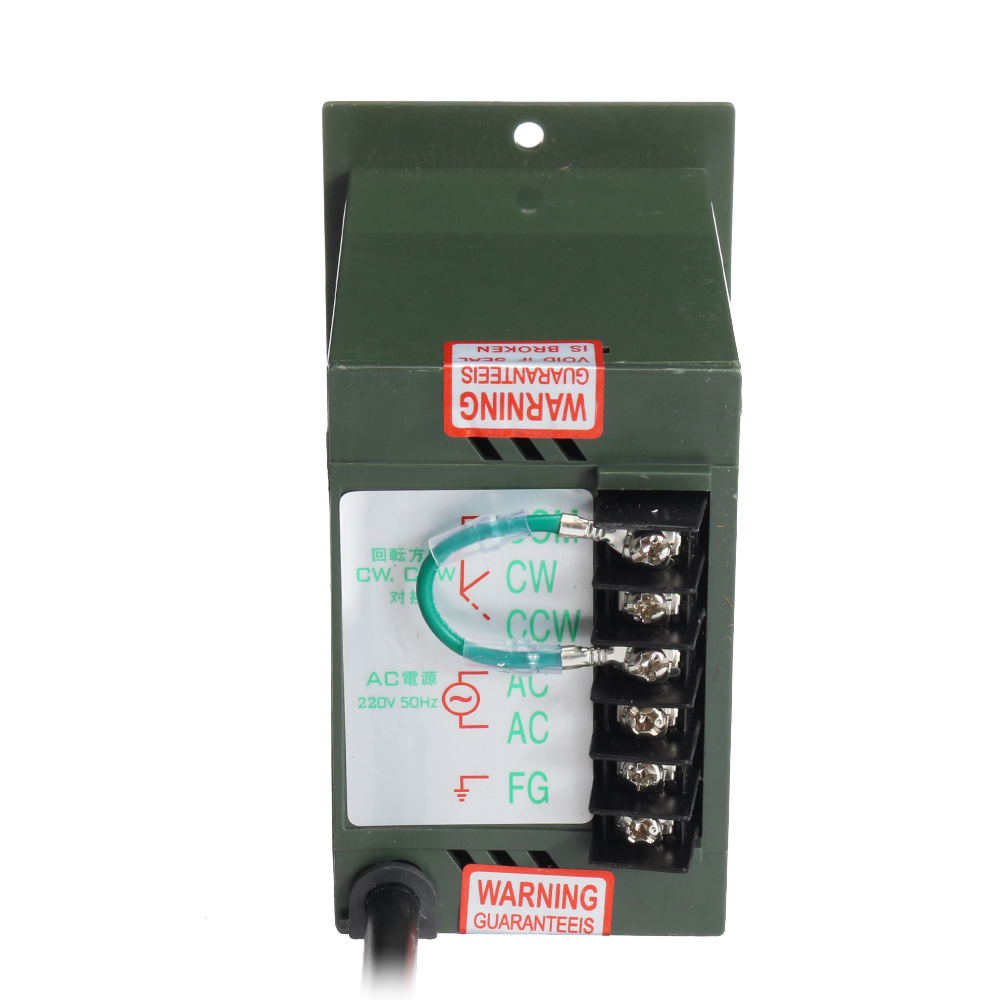

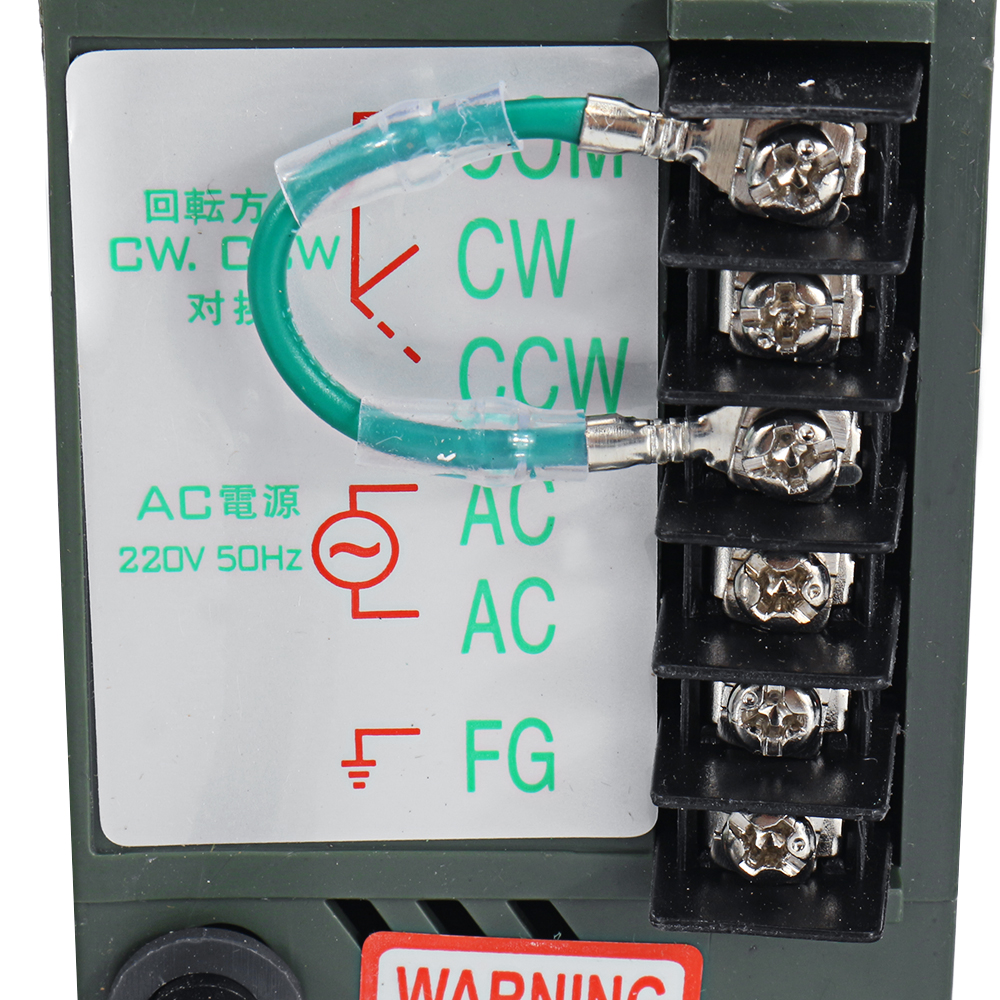

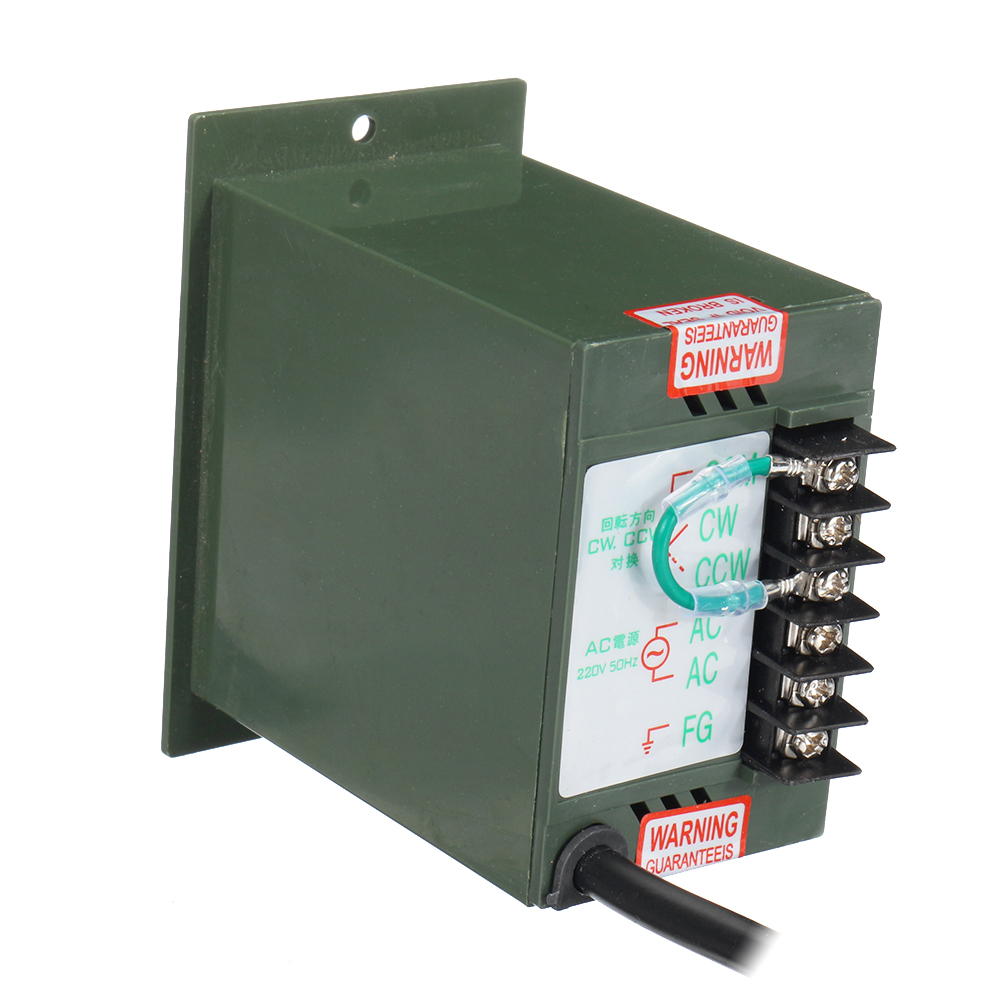

前向选择

前向旋转: 选择 COM 和 CW 连接。
反向旋转: 选择COM和CCW连接。

电机方向取决于连接电机和机械安装。在更改任何方向连接之前,先断开并隔离交流电源。控制器通电或电机移动时请勿更换布线。

连接器和接线要求

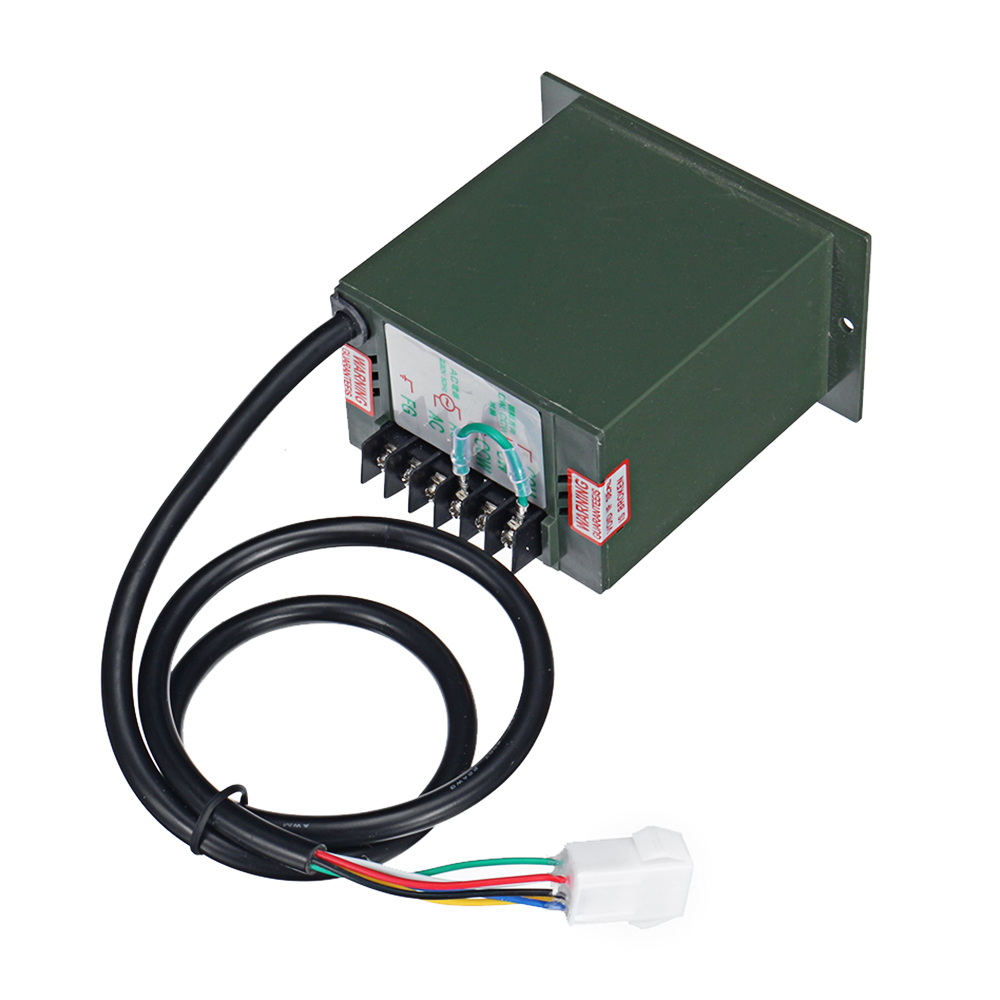

默认配置使用单排6针男性插头。在施加动力之前,将控制器引脚线与配色电机线束进行比较。

供应商将红色视为主电机引线,黑白相间的为电容器相关引线,两根黄色导线作为反馈线,绿色作为保护土。这些颜色必须与实际控制器和电机提供的布线图进行核对。

重要: 请勿假设不同电机制造商或US-52兼容组件的线材颜色、插头形状或引脚顺序均具有标准化标准。

操作说明

步骤1: 断开并隔离交流电源。
步骤2: 请确认该电机为兼容的15W、220V反馈型交流速度电机。
步骤3: 根据所提供的示意图连接电机、反馈、电容器相关电路。
步骤4: 将速度旋钮设置为最小位置。
步骤5: 应用电源并选择所需的运行方向。
步骤6: 在监测电机运行和温度的同时,逐步提高速度。

运行/停止切换: 此开关仅控制电机操作。不得将其视为主隔离开关。在线路、维修或延长非使用过程中断开主要电源。

低速加载

尽管未加装的匹配电机可能在极低速下运行,但在负载下延长的低速运行可降低电机冷却并增加温度。

轻量或间歇性负载: 供应商建议以不低于全速约50%的速度运营。
重载或连续载荷: 供应商建议以不低于全速70%的速度进行操作。

这些百分比是操作指南,而非保证的热限值。监控电机和控制器,并遵循电机制造商的工作周期要求。

应用程序

US-52 可与兼容的 15W 反馈电机集成,适用于包装机械、印刷设备、纺织机械、仪器仪表、输送机以及其他需要手动调速和方向选择的小型自动化系统。
