Elecbee XH-M189 TPA3116D2 立体立体声D级放大器板,2x50W 最大值,直流 5-24V

Elecbee XH-M189 TPA3116D2 立体立体声D级放大器板

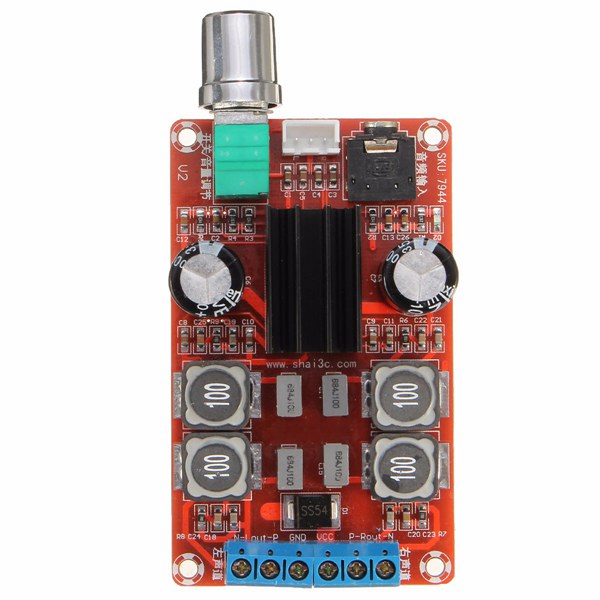

Elecbee XH-M189 是一款基于 TPA3116D2 的紧凑型双通道类D放大器板。放大了立体声扬声器的兼容模拟左右音频信号。

该模块支持受监管的DC 5–24V电源输入和兼容的4–8Ω扬声器负载。适用于需要立体声放大器、主动式音箱、台式机系统以及需要立体声放大器舞台的紧凑型设备。



技术规格

型号: XH-M189
放大器设备: TPA3116D2
放大器架构: D类

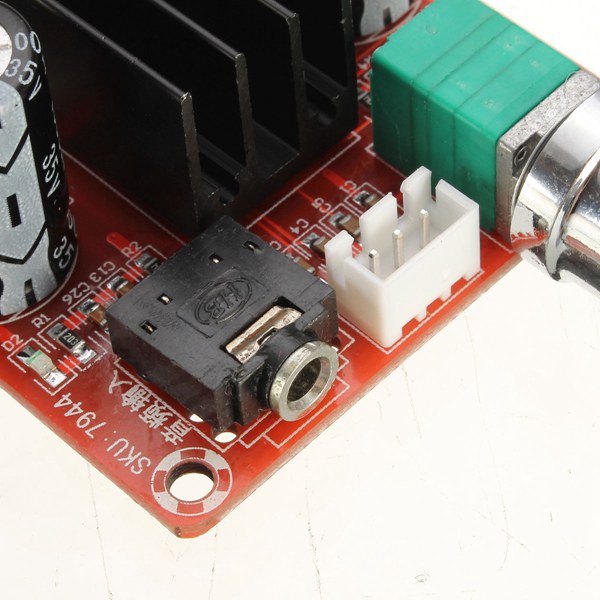

音频输入类型: 模拟音频
输出配置: 双通道立体声
渠道: 左右
最大广告输出: 最高可达 2 × 50W
板式输入电压: 直流5-24V
扬声器负载: 4–8Ω
指定音频范围: 20Hz-20kHz
最大IC切换频率: 最高可达1.2MHz
尺寸: 约100 × 50 × 22毫米

频率校正: 所提供的“20Hz-20Hz”规格不完整,已更正为20Hz-20kHz。由于未确定其测量类型和测试条件,因此移除了独立的14–100kHz值。

D类术语 “数字功率放大器”一词描述了开关输出架构。这并不意味着该板板接受USB、光学、同轴、HDMI或其他数字音频信号。



2×50W输出条件

该板为左右扬声器提供独立的放大输出。每频道的广告最大功率为50瓦。

德州仪器在规定的设备级测试条件下,对TPA3116D2的输出功率为2 × 50W,并配备21V电源和4Ω BTL负载。成品XH-M189板的实际输出取决于电源容量、扬声器阻抗、信号电平、失真极限、冷却和布线。

较低的电源电压会显著降低可用功率。8Ω扬声器的输出量也将低于最大广告数字。

在每种运行条件下,2 × 50W 规格不得被解释为保证连续运行的 RMS 输出。



直流电源供应要求

在5V至24V之间使用受监管的直流电源。较低电压适用于低功耗运行,而较高的输出则需要在范围的上端附近提供合适的电源。

最大电压: 在电路板输入时不要超过24V。底层集成电路的宽器件级电压范围无法覆盖整个电路板指定的限值。

当前容量: 所需的电源电流取决于输出水平、扬声器阻抗和音乐内容。尺寸不足的电源可能导致电压下降、失真、运行不稳定或停机。

极性: 在使用电源前确认正向和负输入端子。尽管反向极性保护是供应商指定的,但应始终遵守正确的极性。



D类操作

TPA3116D2 采用高效的开关功率级,以放大传入的模拟音频信号。其D级架构在输出水平上与传统线性放大器相比,可降低功耗和热量。

放大器IC支持高达1.2MHz的开关频率。本规范描述内部功率级切换,不得与音频频率响应或数字采样率混淆。



保护功能

XH-M189 旨在减少正常断电和断电过程中的声音出现。结果可能因音频源、电源序列、布线和连接设备而异。

板板配备反连接保护。TPA3116D2 还可针对输出短路、温度过高、过压、欠压和直流断电提供集成电路级保护。

这些功能可降低故障风险,但不允许故意短路、不正确的布线、不合适的扬声器或在规定供应范围之外运行。

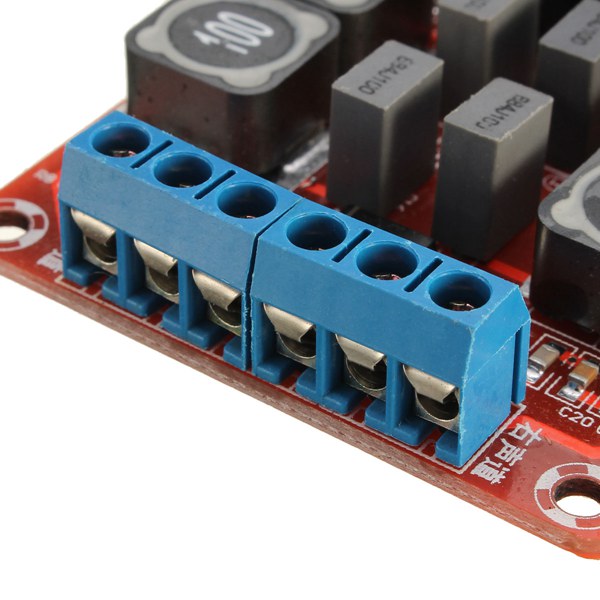

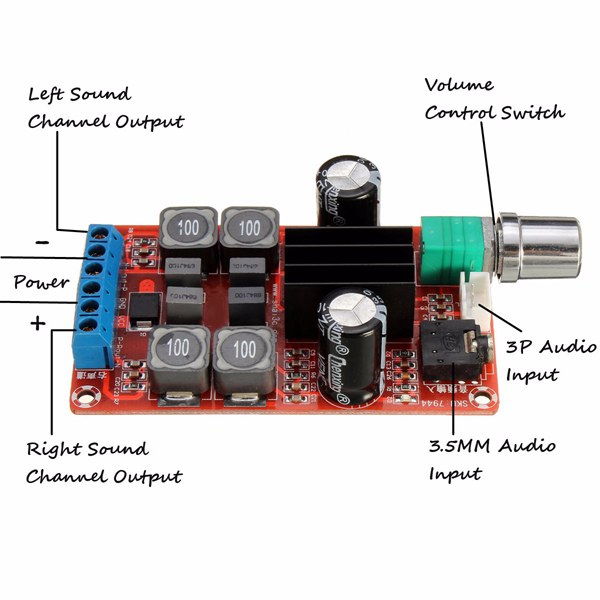

BTL扬声器布线

仅在分配给该通道的正向和负端之间连接每个扬声器。

输出采用过桥的配置。扬声器终端都不是地面连接。请勿将扬声器输出连接到直流输入地面、底盘接地或音频输入接地。

请勿加入左右通道的负端。普通地上扬声器系统和接地测试设备可能会损坏放大器。

在打开电源之前,先完成并检查所有音频输入、扬声器和电源连接。



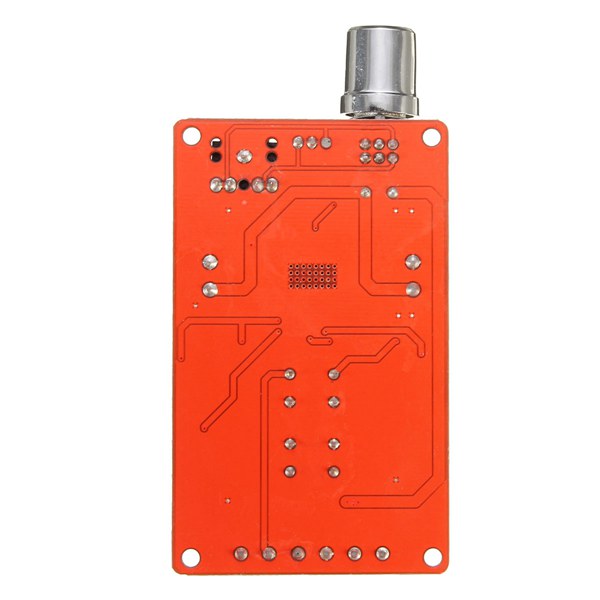

安装与冷却

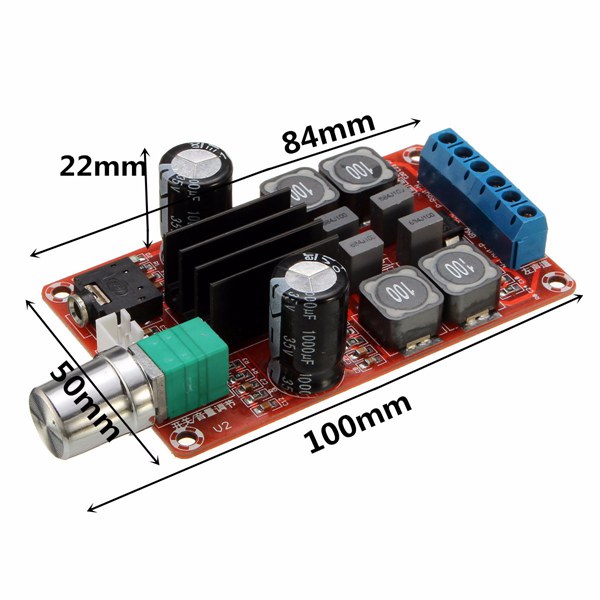

电路板尺寸约为100 × 50 × 22毫米。为布线、控制和通风提供额外的围栏空间。

将板子安装在干燥通风的围栏中,使其远离导电物体。使用短而大的电源线和扬声器导线。

远离扬声器输出、电源转换器、电机和其他潜在干扰源的低层音频电缆。

如果电路板过热,会反复进入保护模式或产生强烈失真,减小音量,并检查扬声器的负载、电源、布线和气流。



应用程序

XH-M189 可用于兼容的DIY立体声放大器、主动音箱系统、桌面音频项目、替换放大器级和教育型音频电子学项目。

必须单独选择模拟音频源、受监管的直流电源、兼容的扬声器、外壳以及任何必需的音量控制或预置放大器组件,除非明确包含。

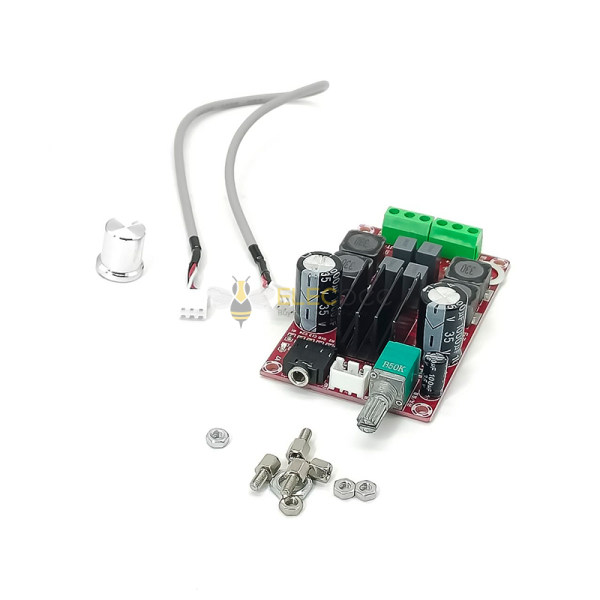

套餐内容

1 × XH-M189 TPA3116D2 立体声放大器板

1 × 电缆

1 × 小型配件套装



预装清单

检查供应: 使用受监管的直流5-24V,且不得超过24V。

检查扬声器: 使用兼容的 4–8Ω 负载。

观察极性: 开启前请验证电源输入终端。

隔离输出: 绝不接地或组合扬声器输出端子。

完整接线第一: 在安装电源之前,先连接并检查所有线路。

从低音量开始: 在监测音质和温度的同时,逐步提高输入水平。
