Elecbee STM32F103C8T6 64KB Flash STM32 Cortex-M3 迷你系统开发板 STM固件

SKU: EB0041849

主要特点

展开

Datasheet

规格

描述

变化：

1. 使用原始 STMbootloader 固件（文档 AN2606）。使用 USB-UART 适配器进行编程。针头未焊接。

2. 带有兼容 Arduino IDE 的引导加载程序。用于 Ard 的编程。 IDE 使用 USB 端口。针头焊接。

3. 带有兼容 Arduino IDE 的引导加载程序。用于 Ard 的编程。 IDE 使用 USB 端口。针头未焊接。

描述：

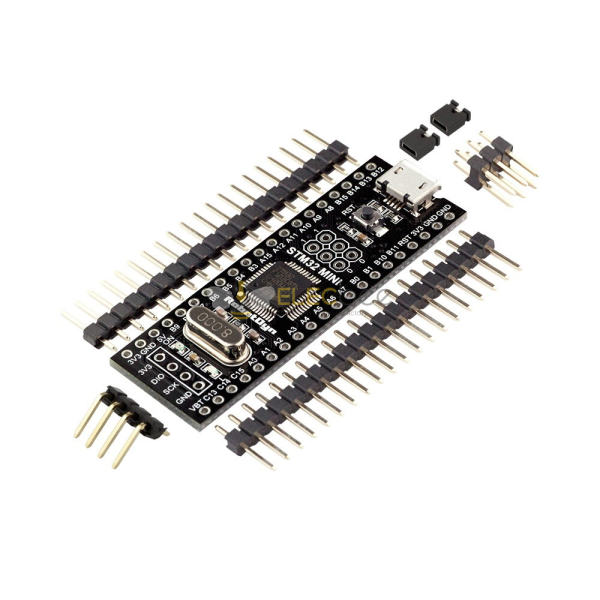

该板是 ARM Cortex-M3 最小系统开发板 – STM32F103C8T6。

电路板内置 STM32F103C8T6 - 具有 ARM Coretex-M3 32 位内核的 STM32 微控制器。

逻辑电平 - 3.3V

板通过 microUSB 电缆连接到计算机（用于几乎所有 Android 智能手机）。

您可以通过 MicroUSB 连接器为电路板供电或为排针供电。稳压器 (LDO) 可以处理 4V 至 8V DC 的输入电压。输出电流为 3.3V - 约 180mA（请注意输入电压越高，输出电流越低）。这将为您的大多数初始项目提供可靠的动力。

* D+上拉R=1.5K，晶振=精密时钟谐振器

编程：

使用 Flash Loader (ST-Link)

将 Boot Jumper-0 设置为 1

将引导跳线 1 设置为 0

将 USB-TTL 转换器的 TX 连接到 STMBoard 上的 PA10

将 USB-TTL 转换器的 RX 连接到 STMBoard 上的 PA9

使用 USB TTL 转换器为 STMboard 提供 3.3V 电源

按下并松开重置按钮一次

启动 STMFlash Loader，选择端口名称（连接 USB TTL 转换器的位置）

选择奇偶校验为偶数，波特率为 115200，EchoDisabled 和 Timeout 10s

按 Next，然后按照屏幕上的说明对微控制器进行编程、擦除或读取

文件：

尺寸图：点此打开

包裹包括

1 个迷你系统开发板
