Elecbee 智能车速测量测试仪模块码板计数速度传感器带指示灯
SKU: EB0046724
收藏
主要特点

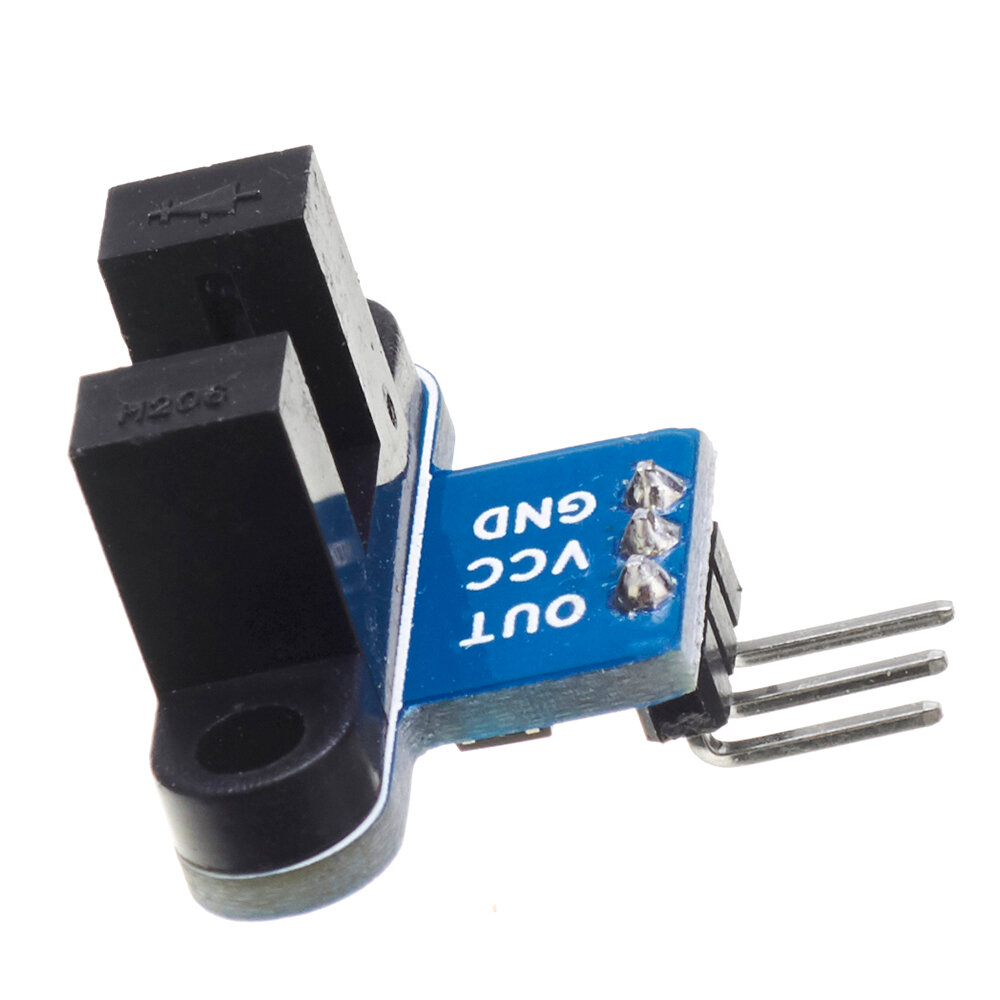

槽型光电传感器由红外发光二极管和槽宽为5.9mm的NPN光电晶体管组成。 只要非透明物体通过槽型，就可以触发（配合我们的汽车码盘使用）输出TTL低电平。 施密特触发器用于抖动脉冲，非常稳定，可用于测量汽车的速度，测量距离等！ 两端有M3螺丝安装孔。
规格：
工作电压：3.3V-5V
输出形式：数字开关OUT输出（0和1）
使用说明：
1. 连接 VCC 和 GND，模块信号指示灯亮。
2、模块槽内无遮挡时，接收管导通，模块OUT输出高电平； 闭塞时，OUT输出为低电平，信号指示灯熄灭。
3、模块OUT可接继电器，构成限位开关等功能。 也可以连接有源蜂鸣器模块，形成报警。
4. OUT输出接口可以直接接单片机的IO口。 一般是连接外部中断来检测传感器是否有遮挡。 如果使用电机代码牌，可以检测电机转速。
笔记：
1.正确接线！ 切勿将正负极颠倒，导致电路板电子烧坏。
2.玩家需将MCU的I/O口设置为输入模式/接收模式，否则无法使用。 其他MCU，或者ARM等更高级的控制板，如果I/O口需要设置为输入/输出模式，则必须设置为输入模式/接收模式，否则无法使用。
3.51系列单片机可以直接使用，无需设置输入/输出模式。
套餐包括：
1 x 智能车速??测量模块
展开
描述
槽型光电传感器由红外发光二极管和槽宽为5.9mm的NPN光电晶体管组成。 只要非透明物体通过槽型，就可以触发（配合我们的汽车码盘使用）输出TTL低电平。 施密特触发器用于抖动脉冲，非常稳定，可用于测量汽车的速度，测量距离等！ 两端有M3螺丝安装孔。
规格：
工作电压：3.3V-5V
输出形式：数字开关OUT输出（0和1）
使用说明：
1. 连接 VCC 和 GND，模块信号指示灯亮。
2、模块槽内无遮挡时，接收管导通，模块OUT输出高电平； 闭塞时，OUT输出为低电平，信号指示灯熄灭。
3、模块OUT可接继电器，构成限位开关等功能。 也可以连接有源蜂鸣器模块，形成报警。
4. OUT输出接口可以直接接单片机的IO口。 一般是连接外部中断来检测传感器是否有遮挡。 如果使用电机代码牌，可以检测电机转速。
笔记：
1.正确接线！ 切勿将正负极颠倒，导致电路板电子烧坏。
2.玩家需将MCU的I/O口设置为输入模式/接收模式，否则无法使用。 其他MCU，或者ARM等更高级的控制板，如果I/O口需要设置为输入/输出模式，则必须设置为输入模式/接收模式，否则无法使用。
3.51系列单片机可以直接使用，无需设置输入/输出模式。
更多文档：点击下载
套餐包括：
1 x 智能车速??测量模块
