Elecbee SIM7600G-H 4G/3G/2G/GSM/GPRS/GNSS HAT通信扩展板GNSS定位适用于Jetson Nano/STM32全球版

SKU: EB0042143

主要特点

展开

Datasheet

EB0042143

规格

显示类似产品 >

属性

值

搜索

MCU/SoC 型号

BC0

无线功能

Bluetooth + Cellular

型号

SIM7600G

USB 支持

USB

显示类似产品 >

描述

文件：

手册：点此打开

示意图：点此打开

SIM7600X 4G for Jetson Nano 示意图：点此打开

数据表：点击此处打开

概述：

SIM7600G-H 4G HAT是一款4G/3G/2G通信和GNSS定位模块，支持LTE CAT4高达150Mbps的下行数据传输。这是相当低的功耗。

可以将这个4G模块与电脑连接上网，或者挂在树莓派上，实现4G高速连接、无线通讯、打电话、发短信、全球定位等功能。

标准40PIN GPIO扩展接头，支持树莓派系列板卡、Jetson Nano

支持拨号、电话、短信、邮件、TCP、UDP、DTMF、HTTP、FTP等。

支持GPS、北斗、Glonass、LBS基站定位

板载USB接口，用于测试AT指令、获取GPS定位数据等

板载CP2102 USB转UART转换器，用于串口调试

UART 控制引脚，用于连接 Arduino/STM32 等主机板

SIM卡槽，支持1.8V/3V SIM卡

用于存储文件、消息等数据的 TF 卡插槽。

用于拨打电话的板载音频插孔和音频解码器

2个LED指示灯，便于监控工作状态

板载电压转换器，工作电压可通过跳线配置为3.3V或5V

波特率：300bps ~ 4Mbps（默认：115200bps）

自动波特率：9600bps ~ 115200bps

通过 AT 命令进行控制（3GPP TS 27.007、27.005 和 V.25TER 命令集）

支持 SIM 应用工具包：SAT Class 3、GSM 11.14 Release 99、USAT

随附开发资源和手册（Raspberry Pi/Jetson Nano/Arduino/STM32 的示例）

通讯规格：

	LTE	WCDMA / TD-SCDMA / CDMA 2000	边缘	GSM/GPRS
乐队	SIM7600A-H：	SIM7600A-H：	无法使用
	LTE-FDD B2/B4/B12	UMTS/HSPA + B2/B5	无法使用
	SIM7600E-H：	SIM7600E-H：	GSM/GPRS/边缘 900/1800 MHz
	LTE-FDD B1/B3/B5/B7/B8/B20	UMTS/HSPA + B1/B5/B8
	LTE-TDD B38/B40/B41
	SIM7600CE-T：	SIM7600CE-T：
	LTE-TDD B38/B39/B40/B41	UMTS/HSDPA/HSPA + B1/B8
	LTE-FDD B1/B3/B8	TD-SCDMA B34/B39
		CDMA 1X/EVDO BC0
	SIM7600G-H：	SIM7600G-H：	SIM7600G-H：
	LTE-TDD B34/B38/B39/B40/B41	UMTS/HSDPA/HSPA + B1/B2/B4/B5/B6/B8/B19	GSM/GPRS/边缘 850/900/1800/1900MH
	LTE-FDD B1/B2/B3/B4/B5/B7/B8
	/B12/B13/B18/B19/B20/B25/B26/B28/B66
一代	4G	3G	2.5G	2G
发射功率	0.25W		0.5W@EGSM900	2W@GSM900
发射功率	0.25W		0.4W@DCS1800	1W@DCS1800
数据速度	LTE CAT 4	UMTS	边缘	GPRS
	上行≤50Mbps	上行≤384Kbps	上行≤236.8kbps	上行≤85.6kbps
	下行≤150Mbps	下行≤384Kbps	下行≤236.8kbps	下行≤85.6kbps
		HSPA +
		上行≤5.76Mbps
		下行≤42Mbps
SIM卡	普通 SIM 卡（不包括在内）

全球导航卫星系统规格：

接收器类型

16通道

C/A 代码

灵敏度

跟踪：-159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BD)

冷启动：-148 dBm

首次修复时间（露天）

冷启动：<35s

热启动：<1s

准确性

位置：<2.5m CEP

短信和音频规格：

短信

支持类型：MT、MO、CB、Text、PDU

存储：USIM卡和ME（默认）

音频功能

支持回声消除

支持降噪

其他规格：

电源：5V

工作电压：5V/3.3V（通过跳线配置）

工作温度：-30°C ~ 80°C

储存温度：-45°C ~ 90°C

尺寸：56.21 毫米 x 65.15 毫米

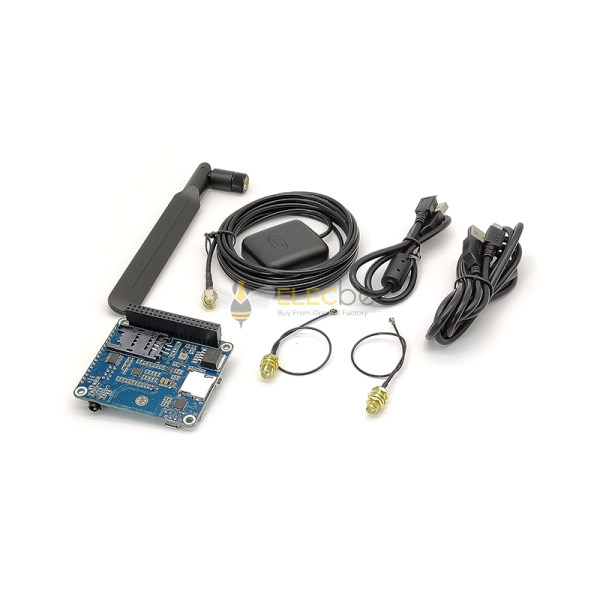

包裹包括：

1 x SIM7600G-H 4G 帽子

1 x LTE 天线

1 x GPS 外置天线 (B)

2 x USB 电缆 A 型公端口到微型公端口

1 x RPi 铜柱封装（2PCS 组）

船上有什么：

1. SIM7600G-H

2. CP2102 USB转UART转换器

3. NAU8810音频解码器

4. TXS0108EPWR电压转换器：将3.3V/5V转换为1.8V

5. MP2128DT电源芯片

6. MP1482电源芯片

7. Raspberry Pi GPIO header：用于连接Raspberry Pi

8. SIM7600控制接口：用于连接主机板，如

Arduino/STM32

9. SIM卡槽：支持1.8V/3V SIM卡

10. TF card slot: allows file/短信/... storage

11. 3.5mm耳机/麦克风插孔

12、USB接口：用于测试AT指令、获取GPS定位数据等。

13、USB转UART接口：用于串口调试，或登录树莓派

14. 主天线连接器

15. AUX 天线连接器

16. GNSS 天线连接器

17.电源开关

18.网络状态指示灯

19. 电源指示灯

20、工作电压选择跳线：

VCCIO - 3.3V：设置工作电压为3.3V

VCCIO - 5V：设置工作电压为5V

21.UART选择跳线：

A：通过USB转UART访问树莓派

B：通过树莓派控制SIM7600

C：通过USB转UART控制SIM7600
