Elecbee PoE Base LAN Module W5500 带 POE 以太网控制器 RS485/RS232 数据转发 ESP-IDF 支持
SKU: EB0048233
收藏
主要特点
产品特征：
- 支持 PoE IEEE802.3 AF/AT
- 直流输入电源电压：9-24V
- 以太网访问
- HT3.96接口，支持RS485/RS232通讯
- 8个独立硬件socket同时通讯
- 支持 TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE 协议
- 支持集成 10BaseT / 100Base-T 以太网 PHY
- 易于固定在墙上
展开
Datasheet
描述
描述：
Base PoE 是一个 M5 Base，它实现了一个带有 PoE 模块的 W5500 以太网控制器芯片，它提供硬连线 TCP/IP 嵌入式以太网控制，以便更轻松地连接到嵌入式系统的互联网。 W5500集成了TCP/IP协议栈、10/100M以太网数据链路层（MAC）和物理层（PHY）。此底座支持RS485/RS232通讯，可作为以太网转串口服务器使用。 它专为工业应用而设计。 支持 PoE（以太网供电）技术。 通过内置的 PoE 模块，可以通过 PoE 集线器/交换机直接向底座供电，无需单独供电。 它带有几个 HT3.96 连接器、金属导轨和磁盘，便于安装。 HT3.96 连接器的 6 针是备用的，您可以根据需要将它们与 RS485 或 RS232 转接板连接。
应用：
- 以太网控制器
- 以太网和 RS485/RS232 数据转发
- 以太网网络节点

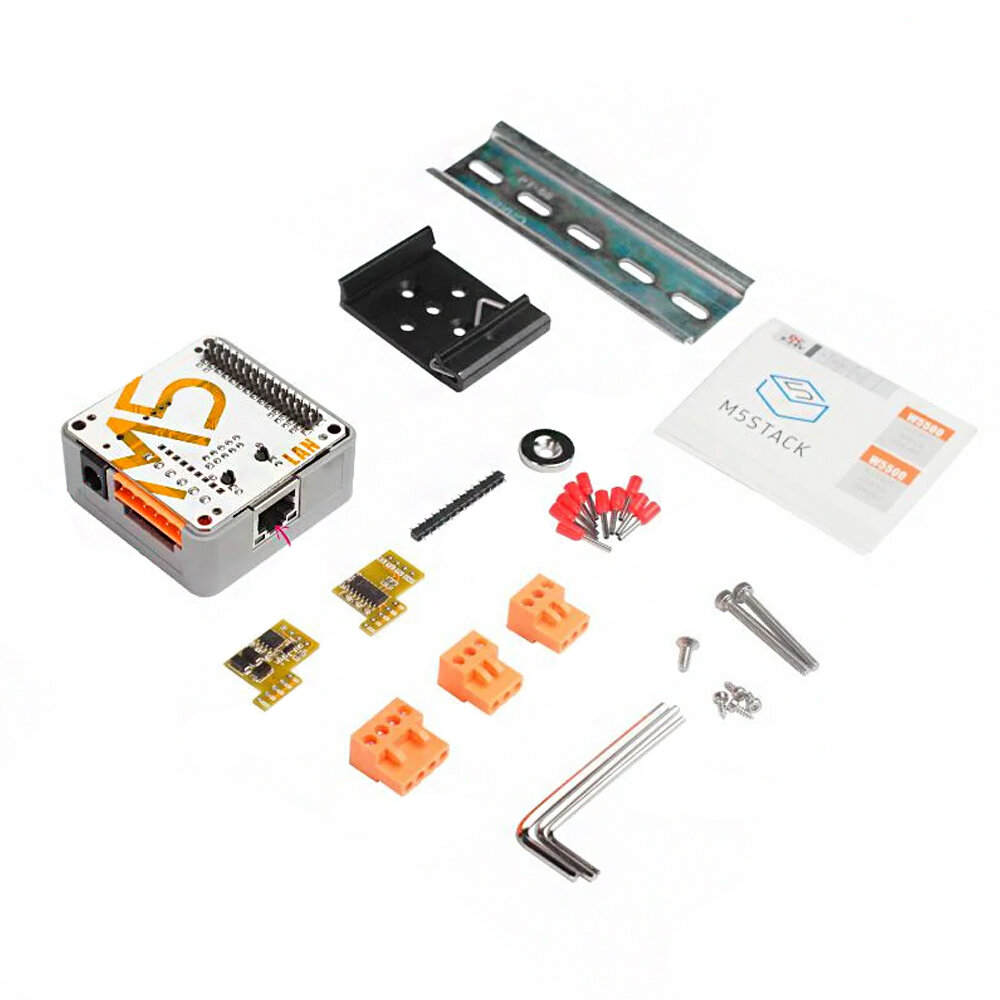

套餐包括：
- 1x PoE 底座
- 1x TTL-to-RS485 适配器板
- 1x TTL-to-RS232 适配器板
- 1x 排针 20pin
- 1x 金属导轨和磁碟
- 3x HT3.96 终端
* 2x 3pin
* 1x 4pin
- 10x 冷压接端子（红铜接线片）
- 3x 内六角扳手
* 1x 1.5 毫米
* 1x 2 毫米
* 1x 2.5 毫米
- 2x 内六角螺钉 M3x28
- 4x 内六角自攻螺钉 KA2x4
- 1x 沉头螺钉 M3x8
简易装载机：点击下载: 联系我们
EasyLoader 是一款简洁快速的程序编写器，内置与产品相关的程序。 可以通过简单的步骤烧录到主控，进行一系列的功能验证。 请根据设备类型安装相应的驱动程序。 M5Core主机请点此查看CP210X驱动安装教程: 联系我们, M5StickC/V/T/ATOM系列无需驱动即可使用）
针图：
| M5堆栈 | GPIO13 | GPIO18 | GPIO19 | GPIO23 | GPIO26 | GPIO34 | GPIO5 | GPIO15 |
| W5500 PoE | RST | 时钟 | 味噌 | 混日子 | CS | INT | 接收/接收 | TX/B |
右侧 M-BUS 引脚定义：
示意图：
相关链接：
例子：
获取 Arduin 代码点击这里: 联系我们
