Elecbee 模块 RGB LED 矩阵 126 RGB LED 原板 每像素 3 色

描述：

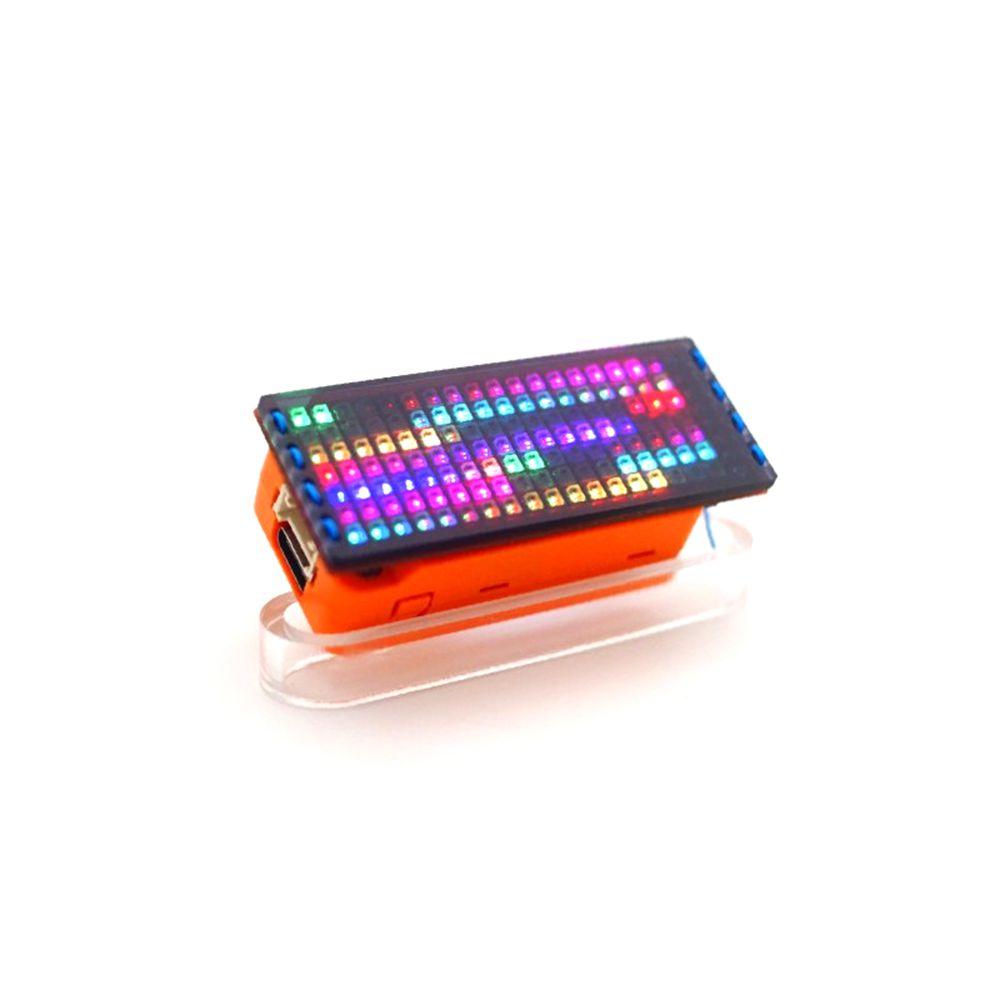

NeoFlash 帽子专为 M5StickC 设计，它是一个 RGB LED 矩阵。 PCB板上的空间为58x23.5mm，总共包括126个RGB LED。 每颗 RGB LED 都是可编程的，可让您设置颜色和亮度，加上 7*18 矩阵布局，无论是显示数字还是彩色灯光效果，您都将获得良好的体验。

我们甚至准备了一块深棕色的亚克力板覆盖在 NeoFlash 板上，以获得更好的效果。 我们还提供两种类型的 90 度弯曲引脚组，以便您可以通过不同方式将 NeoFlash 板连接到 M5StickC。 如果您考虑在项目中添加显示，NeoFlash 是一个不错的选择。

产品特点：

• 每个像素的原始三种基本颜色
• 总亮度等级：0-255
• 可完成16777216个全彩显示。
• 24 位 RGB 数据：每种颜色 8 位
• RGB LED 数量：126 个
• 孔距：0.1 英寸（2.54 毫米）
• 孔径：0.039"1mm（CNC厂）
• 组装方式：背靠背（默认）/水平接触

重量和尺寸：

• 尺寸：58mm x 23.5mm x 1mm
• 重量：2g

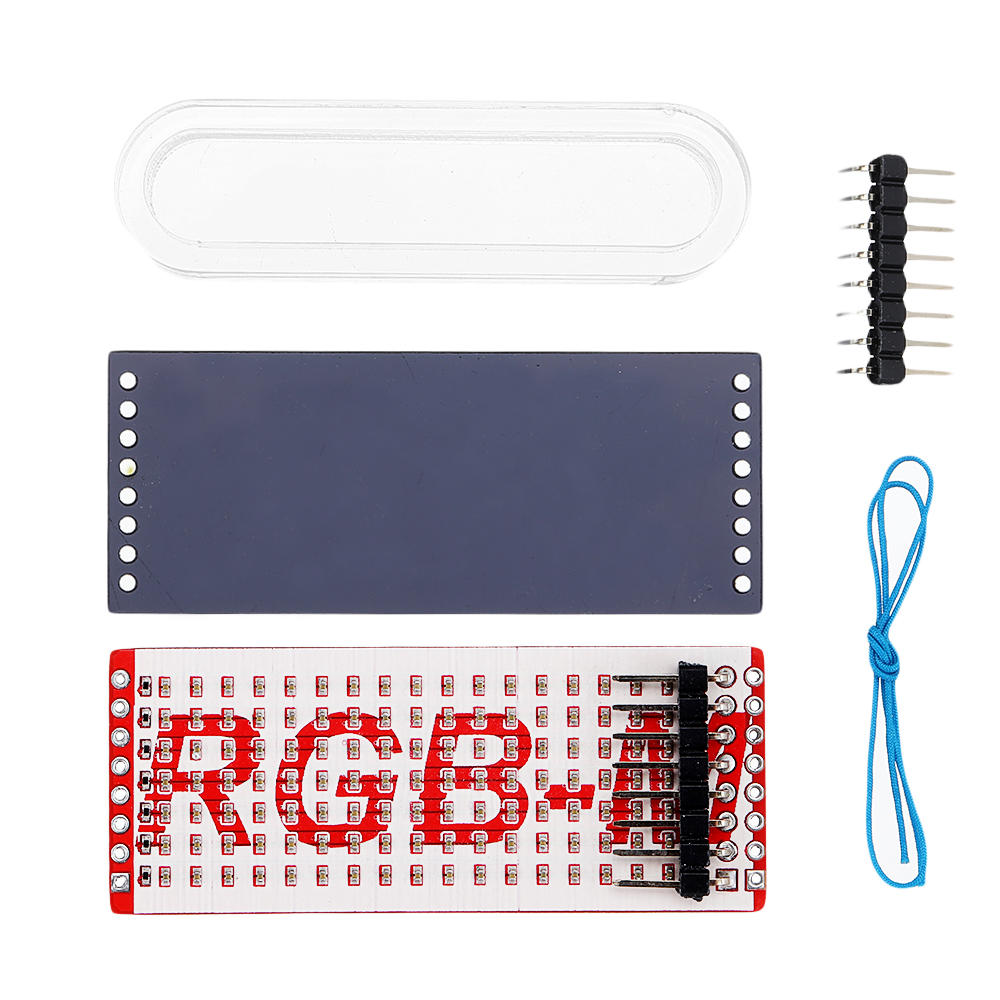

套餐包括：

• 1 个 Neoflash 帽子
• 2x 8 pin 2.54mm 弯针组(90°)
• 1x 2mm 深棕色亚克力板
• 2x 15cm 细绳（#71 0.4毫米）

应用：

• LED矩阵显示
• 数码时钟
• 彩色LED显示屏

1.EasyLoader是一款简单快速的程序刻录器。 EasyLoader 中的每个产品页面都提供了与产品相关的案例程序。 可以通过简单的步骤烧录到主控，进行一系列的功能验证。（目前 EasyLoader 仅适用于 Windows 操作系统)

2.After downloading the software, double-click to run the application, connect the M5 device to the computer through the data cable, select the port parameters, click“烧伤”to start burning. (对于 M5StickC 烧录，请将波特率设置为 750000 或 115200)

代码：

• for: https://github.com/m5stack/M5StickC/tree/master/examples/Hat/MLX90640

引脚图：

M5StickC	GPIO26	5V	接地
Neoflash 帽子	数据	5V	接地

视频: https://m5stack.oss-cn-shenzhen.aliyuncs.com/video/Product_example_video/HAT/Neoflash_HAT.mp4
