Elecbee V4.0 调频传输模块 88-108MHz 0.7-9V 无线音频麦克风板

Elecbee V4.0 88–108MHz FM 传输模块

Elecbee V4.0 FM 发射器模块是一款紧凑型 88–108MHz 无线音频传输板,专为麦克风拾音、调频实验和电子开发而设计。其宽的0.7-9V直流工作范围,可通过所选的电源电压调节电流消耗和射频输出功率。

技术规格

• 产品类型: FM无线音频发射器模块
• 版本: V4.0
• 频率调整范围: 88–108MHz
• 工作电压: 0.7–9V 直流电
• 最大指定输出: 9V时为10.2dBm
• 最大指定电流: 9V 处 24mA
• 指定传输距离: 在规定的测试条件下,50–100米
• 测距测试条件: 9V 电源、70 厘米天线和空地
• 板色: 绿色
• 尺寸: 约50 × 30 × 10毫米
• 重量: 约3克

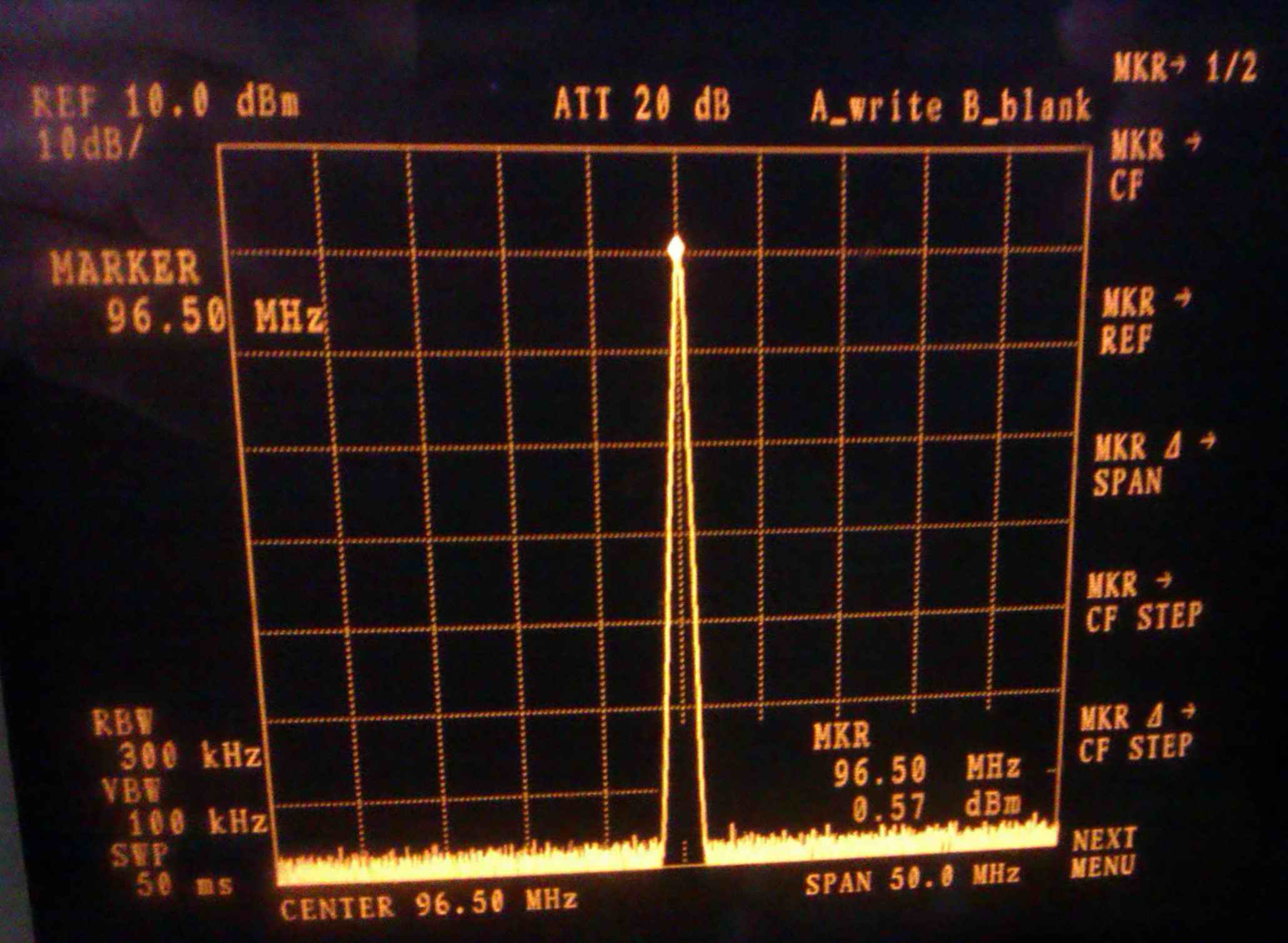

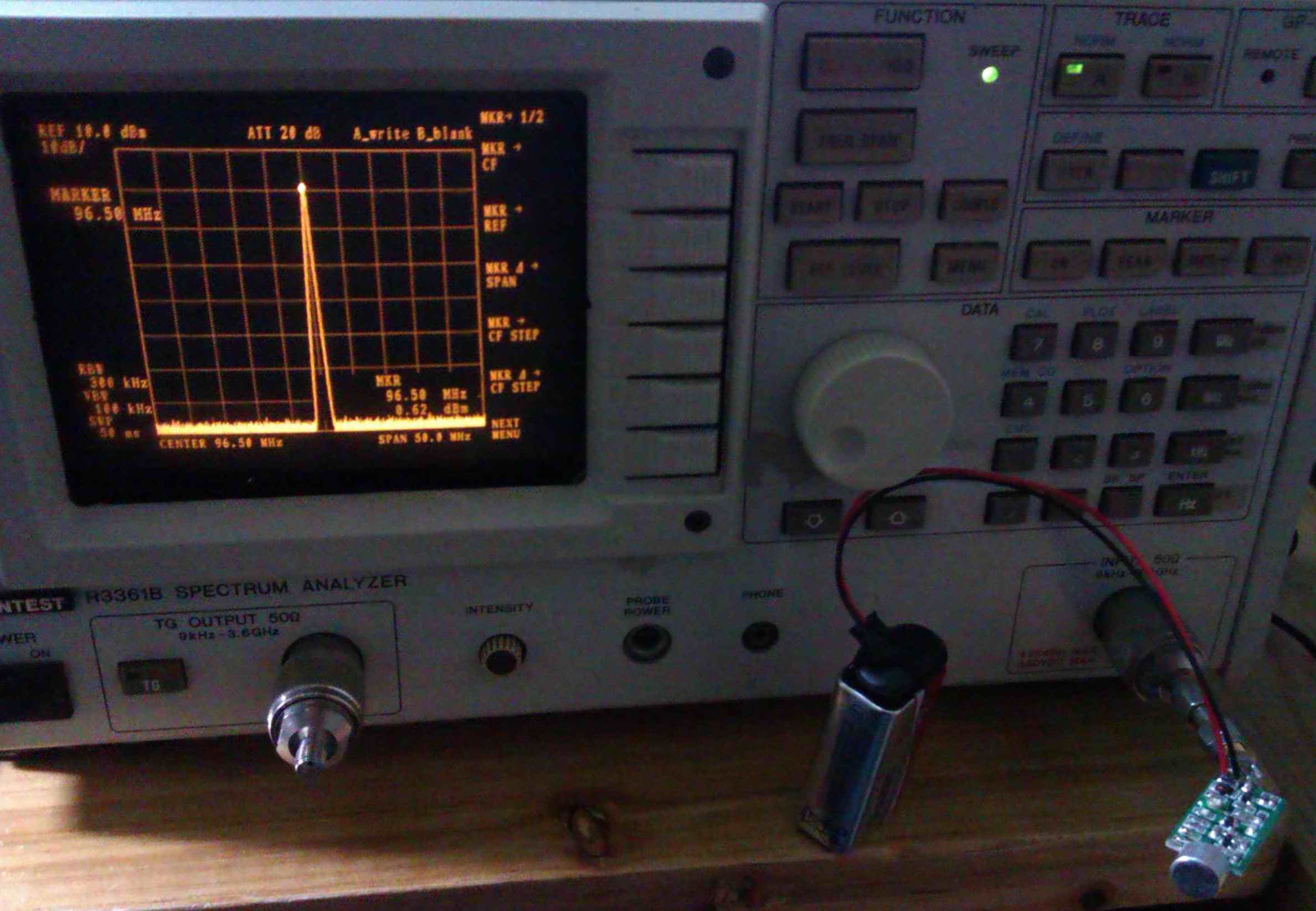

电压、电流和射频输出

电源电压	运行电流	指定射频输出
9V	24mA	10.2dBm
8V	21mA	9.5dBm
7V	19mA	8.5dBm
6V	17马萨	7.1dBm
5V	14mA	6.1dBm
4V	12mA	4.5分贝
3V	9mA	2.2dBm
2V	6mA	-1dBm
1.5V	4.2mA	-4dBm
1V	2.4mA	-9dBm
0.7V	0.9mA	-20dBm

列出的当前值和输出值为模块规格。实际射频输出可能因电源稳定性、天线匹配、工作频率、电路板变化和测量条件而有所不同。

无线音频应用

• 短距离调频音频传输
• 无线麦克风和音频拾音项目
• FM接收器测试与演示
• 教育射频和电子实验
• 低功耗无线音频原型

传输范围

规定的50至100米传输距离是基于在开放空间中使用9V电源和70厘米天线运行的。它不是一个保证范围。建筑物、附近的发射机、天线朝向、接收器灵敏度和电磁干扰都可能对性能产生重大影响。

安装与监管说明

在0.7-9V范围内使用稳定的直流电源,并在连接前确认极性。选择一个未使用的允许调频频率,并使用兼容的调频收音机验证接收。范围测试中引用的天线未在封装中列出。

无线电发射频率、功率和天线的要求因位置而异。此模块仅在适用当地法规允许的频率和功率水平上运行。故意射频传输可能需要额外授权。

套餐内容

1 × Elecbee V4.0 88–108MHz 调频发射模块板

测量说明: 产品尺寸可能相差约1至3毫米。颜色外观可能因灯光和显示设置而略有差异。
