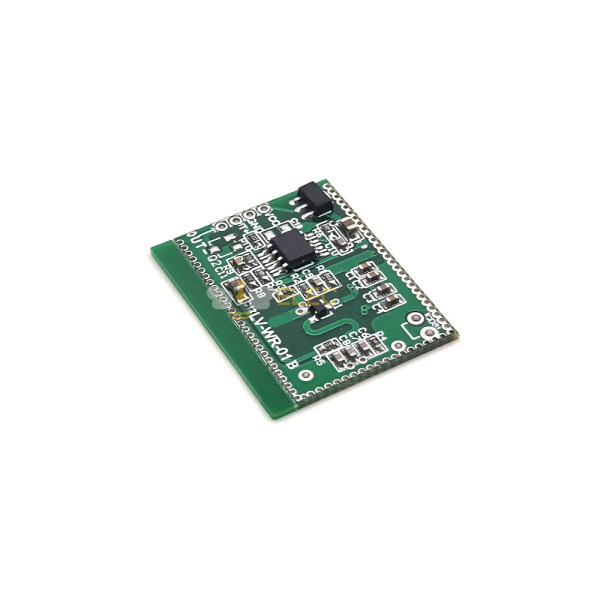

Elecbee 微波雷达传感器模块人体感应雷达探测器传感器模块板

SKU: EB0047525

主要特点

1.从温度、湿度、空气、灰尘、噪音、明暗等方面，抗干扰能力强。

2、微波模块是一个收发信号的领域，覆盖范围广，无盲区。

3.微波在传输过程中感应效果相对较好：

在室内使用，效果更佳；户外使用，由于环u200bu200b境的影响。有轻微感应距离感或灵敏度稍弱的现象。这是正常现象；

4.专业设计扁平微带天线，功耗低，符合ROHS环保，产品一致性高

笔记：

● 关于电源：

建议使用合格的直流电源，即输出电压、电流、纹波系数等标准直流电源，否则会影响产品的稳定性，可能会出现一些异常。

● 关于误报：

1.为保证电源合格，请参考电源；

2、测试时，确保产品没有在物体周围移动或高频电磁波（感应范围）；

3.上电后大约10s-60s初始化时间，在此期间是传感器异常，可能造成误报；

4.在室内测试中，传感器比较敏感，周围需要保持静止，并保证下一次测试结束后一个传感器信号循环；户外测试，一定要注意周围环境，如鸟类、行人、车辆等；

5、模块输出信号电流很弱，直接驱动太高功率的驱动管，也可能造成误报。

● 调整工作延迟

模组背面有一个0805封装的空底阻[时间]电阻，用来方便调整延迟时间，对应阻焊后，对应位置延长时间会更长。

电阻反接时间越短，电阻输入并联关系越短，方便调整待机不能正常焊接。

● 感应距离调整

模块背面有0805封装空阻焊方便使用调整

笔记： This resistance value is greater than 2MΩ, the circuit may be unstable! It is advisable not to adjust this resistor yourself. Normal can not be soldered.

● 外壳总成产品（不含外壳）

金属外壳不易穿透微波，因此本产品应避免安装在金属外壳中。

但如塑料、陶瓷、木本土障碍物，穿透效果较好。请参考测试。

套餐包括：

1 x 雷达传感器板

展开

规格

显示类似产品 >

属性

值

搜索

型号

DESCRIPTIONIMAGE0

显示类似产品 >

描述

双层PCB板（22mm×30.5mm）

输入电压范围：5.5V ~ 36V Max. 40V

延迟时间：约60秒

感应距离：10米以上

可以反复触发

超低待机电流待机电流在2MA以内，以本公司仪器测试为准

以上为模组正常工作情况或造成模组损坏需自行处理

工作准则：

LV-WR-01B微波传感模块根据多普勒原理，利用平面天线发送和接收高频电磁波，然后检测反洗波有微小的移动变化，然后触发微处理器工作，最终输出有用的控制信号H-1/L-0）或控制状态（开/关，即开/关）。

本产品广泛应用于安防监控、智能控制系统、照明电器（车库、走廊、道路等场所使用）。
