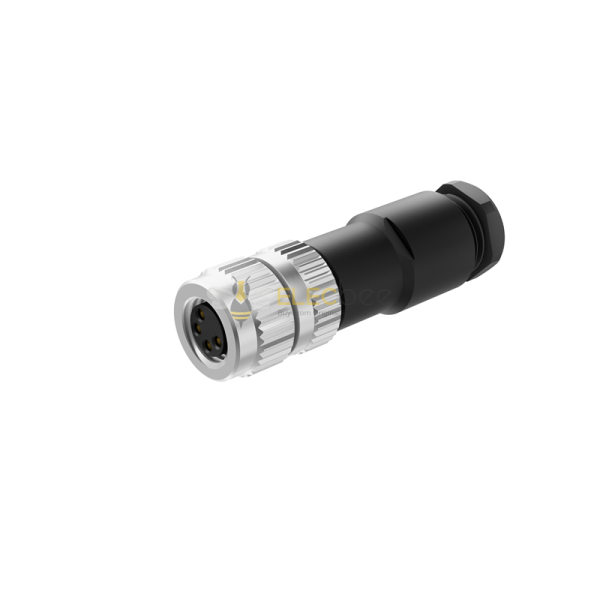

Elecbee M8 4针现场接线连接器直母组装型非屏蔽插头
SKU: EB-400-1072
收藏
主要特点
特征：
- M8，4 针，现场接线，母头，直式，焊接，非屏蔽
- 螺纹锁紧机构，8mm螺纹接头；
- 防震动锁定设计；
- 高品质，30 天 100% 退款；
- 来自 OEM 原厂，同等质量，价格更优惠。
展开
规格
针位数:
3芯4芯5芯6芯8芯 Datasheet
规格
属性
值
搜索
连接器类型
插头
安装类型
线缆安装
端接
焊杯
接触件类型
母针
针位数
4芯
工作温度
-20℃~+85℃
屏蔽
非屏蔽
侵入防护
IP67（插合状态）
额定电流
3A
额定电压
50VAC, 60VDC
连接器系列
M8
颜色
黑色
紧固类型
螺纹式
方向
直式
外壳材料
PA66
接触件材料
铜合金
接触件表面处理
镀金
绝缘材料
PA66 + GF
绝缘颜色
黑色
键位
A扣
适配线规
24AWG
描述
M8 · 焊杯 · 非屏蔽 · 直头与弯头
M8 焊杯式现场接线连接器
选择合适外形。
现场焊接接线。
使用焊杯触点组装 M8 线缆连接。选择直头或弯头，再按设备接口匹配公头或母头。
- M8 × 1螺纹连接
- 焊杯接线方式
- 非屏蔽壳体配置
- IP67正确插合时
外形与安装
四种外形可选。
先选择插合端，再选择出线方向。直头与弯头共用下列触点选项。
直头母端
后端出线
约 40 mm 沿插合轴线
弯头公端
90° 出线
约 36 mm 沿插合轴线
弯头母端
90° 出线
约 31 mm 沿插合轴线
尺寸单位为毫米。产品图片为代表款式；芯数与编码以所选商品为准。
材料与结构
共用材料，两种出线路径。
两种壳体均使用独立插芯、密封件和尾部压紧件。弯头壳体将出线方向转为 90°。
- 镀金黄铜触点
- 导线分别焊接到触点后端的焊杯中。
- PA66 壳体
- 直式和弯式聚合物壳体包覆焊接端接部位。
- 镀镍黄铜连接件
- 螺纹连接件固定插合连接。
- 绝缘插芯
- PA66 基材插芯支撑并隔离触点。
- 黑色 NBR 密封件与线缆压紧件
- 密封件、夹紧环和尾部压紧件套在电缆护套外侧。
针位与电气参数
匹配插合端面。
同时选择编码与芯数。
A 编码 · 3 芯
插合端面视图
A 编码 · 4 芯
插合端面视图
B 编码 · 5 芯
插合端面视图
A 编码 · 6 芯
插合端面视图
A 编码 · 8 芯
插合端面视图
图示为插合端面的正视图。焊接前核对针号。
- 接触电阻
- ≤5 mΩ
- 绝缘电阻
- ≥100 MΩ
组装前
匹配、焊接、密封。
01
匹配接口
核对公母端、编码与芯数。
02
准备接线
使用所列线规，按焊杯编号接线。
03
规划走线
直头预留后方空间；90° 出线口预留侧方空间。
