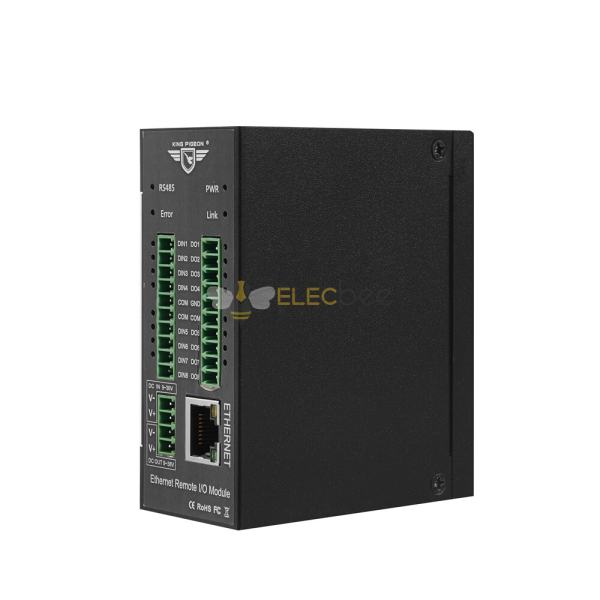

Elecbee M120T 4DI+4AI+2AO+4DO+1RS485+1Rj45 Modbus TCP Ethernet Remote IO Module for Fieldbus Automation 内置看门狗支持寄存器映射

SKU: EB0041427

主要特点

1. 嵌入式32位高性能微处理器MCU，内置看门狗；

2.宽范围电源24~36VDC，具有过压和反相保护；

3、集成10/100M自适应以太网模块，支持Modbus TCP主从；

4. 4路光隔离数字输入，最大支持。 10MHz高速脉冲计数器；

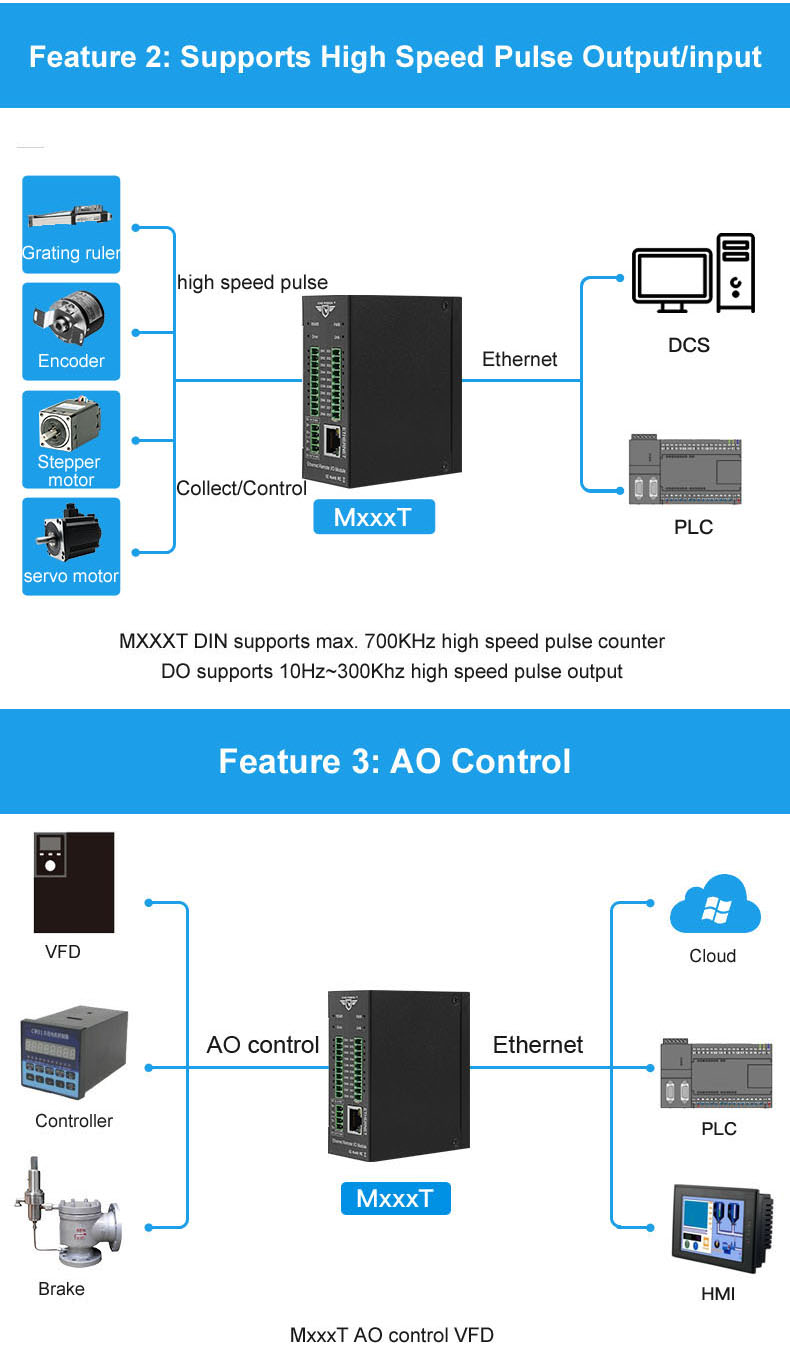

5、4路数字输出或继电器输出，支持10Hz~300KHz高速脉冲输出；

6. 4路隔离模拟量输入，12位分辨率，支持0~20mA,4~20mA,0-5VDC,0-10VDC；

7. 2路模拟量输出，12位分辨率，支持0-10VDC；

8、高采样频率和特殊滤波策略，确保可靠性；

9. 1个RS485串口，支持Modbus RTU Master或Slave，可扩展I/O模块；

10.支持寄存器映射功能，扩展I/O查询策略；

11.提供1路24~36VDC电源输出给外部设备，节省布线成本；

12、LED指示工作状态，带有复位按钮进行复位，方便现场安装调试；

13、采用金属外壳，防护等级IP30。金属外壳与系统安全隔离，特别适合现场工业应用；

展开

Datasheet

EB0041427

规格

显示类似产品 >

属性

值

搜索

无线功能

Bluetooth + Cellular

以太网

Support

显示类似产品 >

描述

介绍：

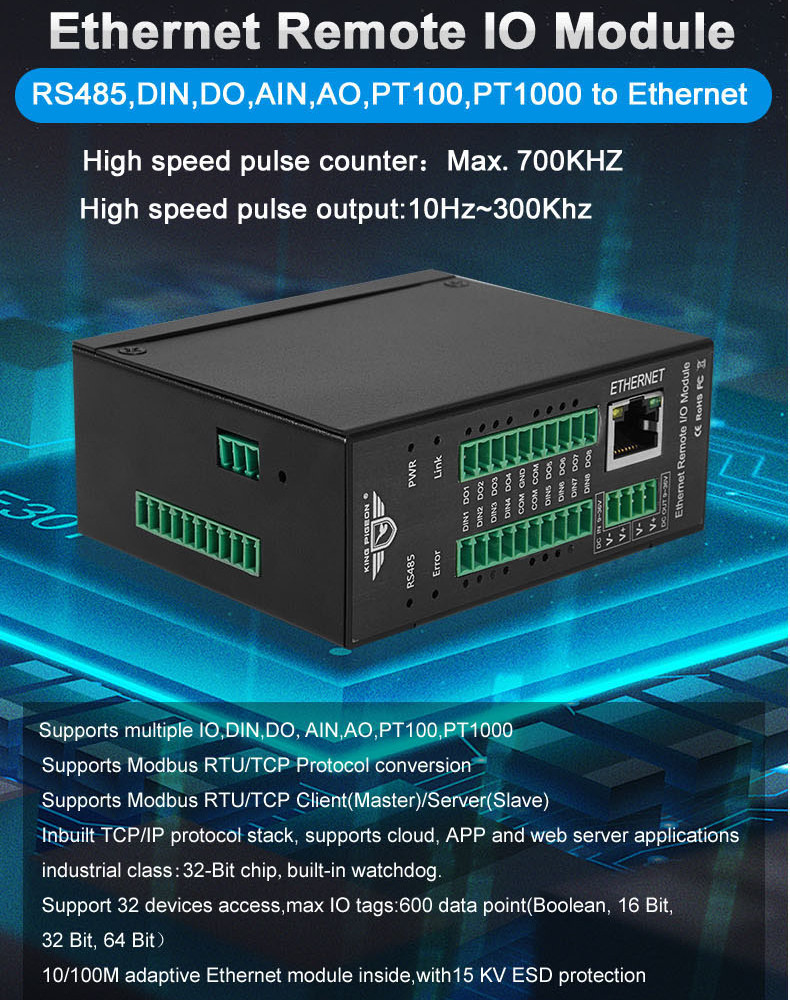

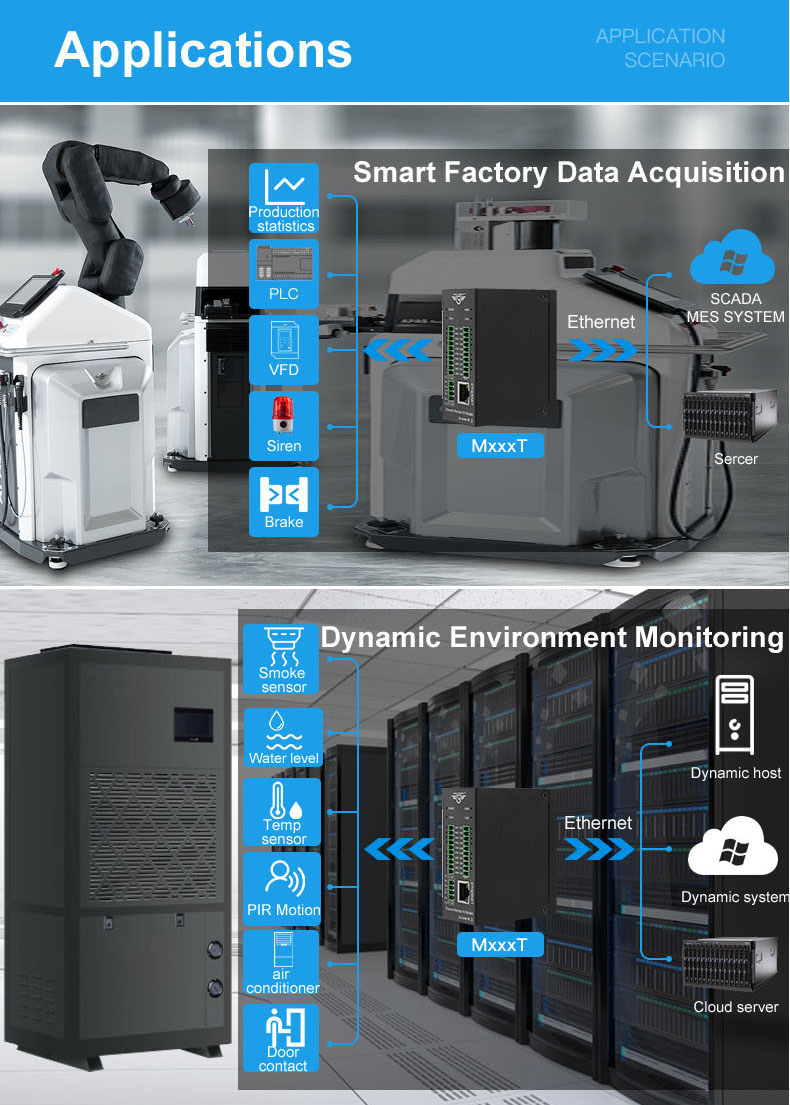

M120T以太网远程I/O模块是一款工业级、隔离设计、高可靠性、高稳定性和高精度数据采集模块，内嵌32位高性能微处理器MCU，内部集成1个工业10/100M自适应以太网模块。提供多种I/O，支持标准Modbus TCP，可集成到SCADA、OPC服务器等自动化系统。专为在恶劣的工业应用环境中工作而设计，广泛应用于各种工业自动化、安防监控系统、自动测控系统。

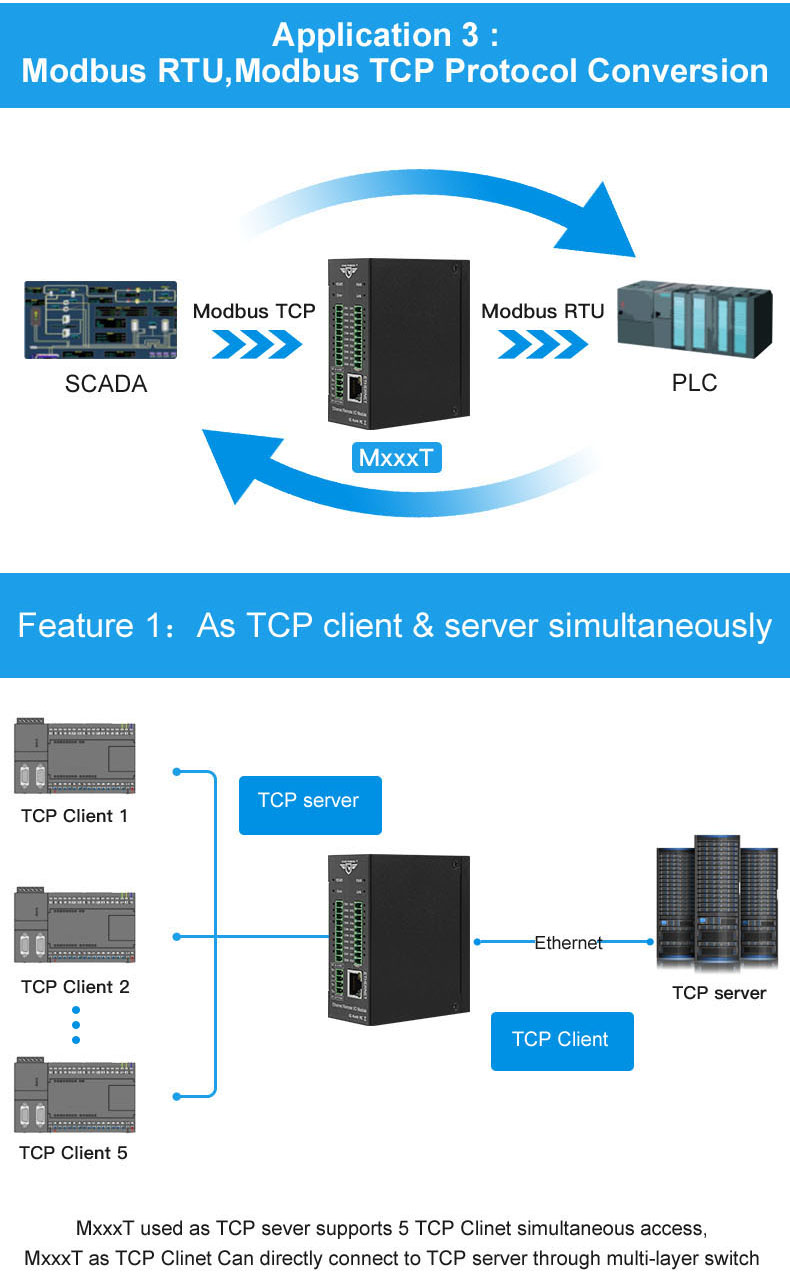

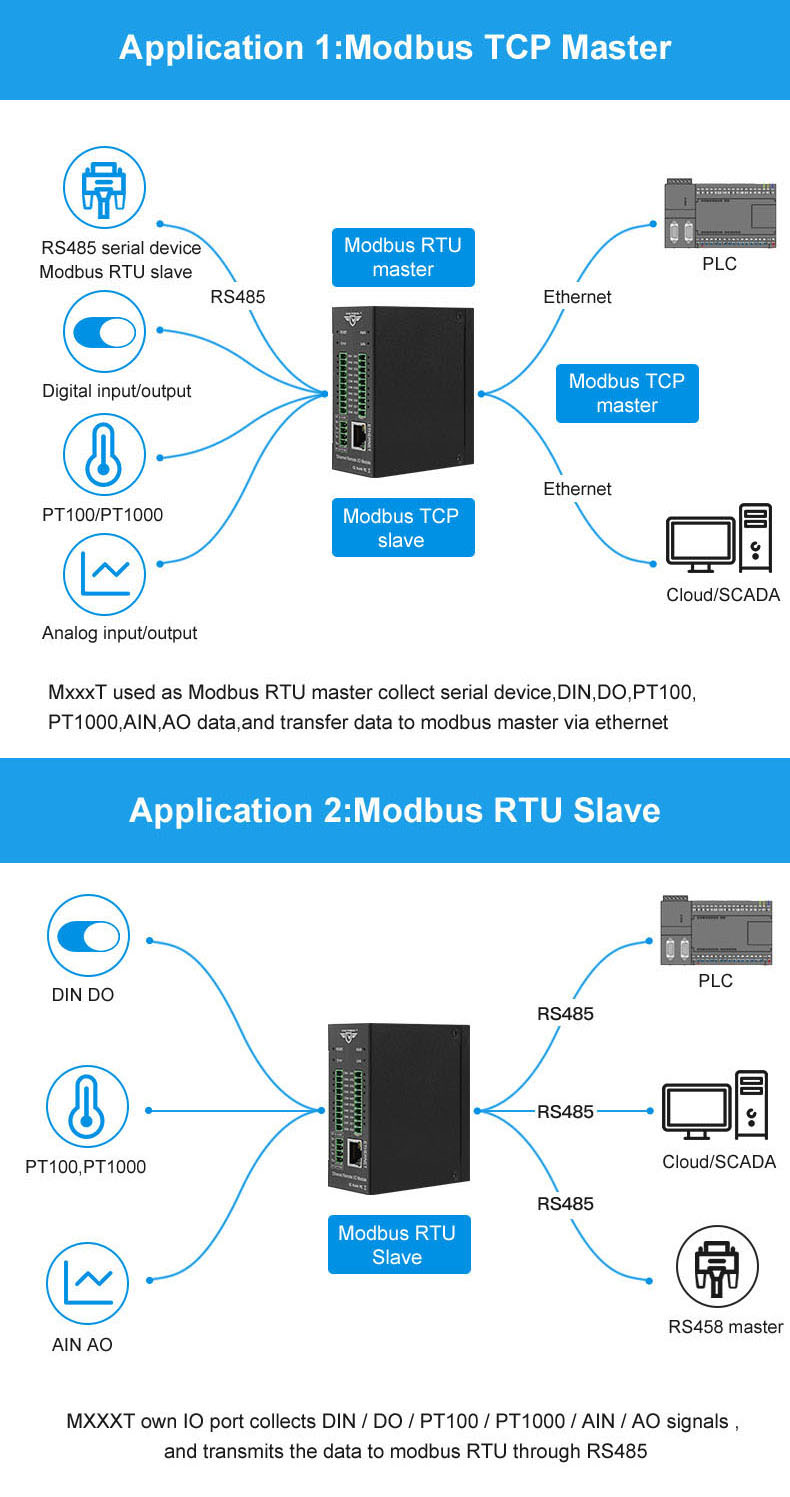

M120T以太网远程I/O模块提供RS485接口，通过RS485总线，可以级联Modbus RTU I/O设备或Modbus RTU仪表，例如：各种数字输入或数字输出、模拟输入或输出、热电阻 IO模块组合，节省成本。同时以太网远程I/O模块具有寄存器映射功能，级联Modbus RTU I/O数据自动采集到映射内存区，Modbus TCP Client查询无需等待即可得到快速响应，满足工业及时的要求。

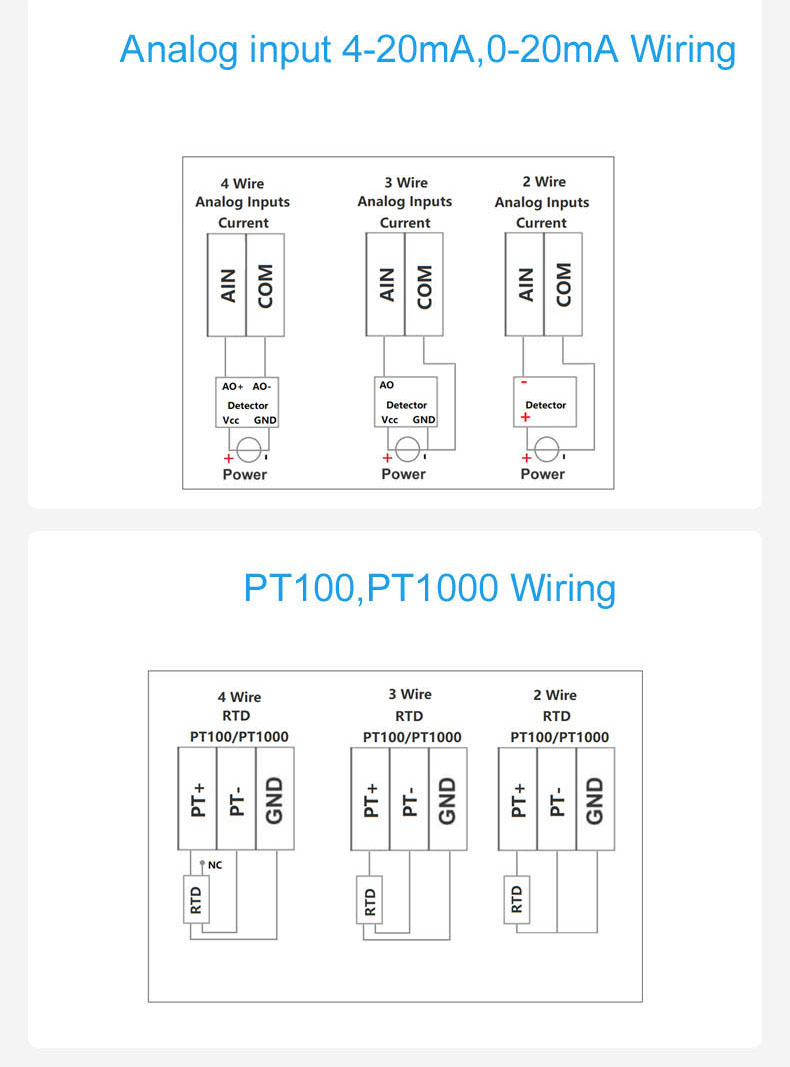

M120T 以太网远程 I/O 模块提供 4 路光隔离数字输入，最大支持 10MHz高速脉冲计数器，4路隔离12bits模拟量输入，支持0~5V,0~10V,4~20mA,0~20mA模拟信号，4路数字量输出，支持10Hz~300KHz高速脉冲输出或继电器输出，2通道12bits 模拟量输出，支持0~10VDC信号输出。所有的 I/O 都具有高采样频率和特殊的过滤策略，以确保其可靠性。

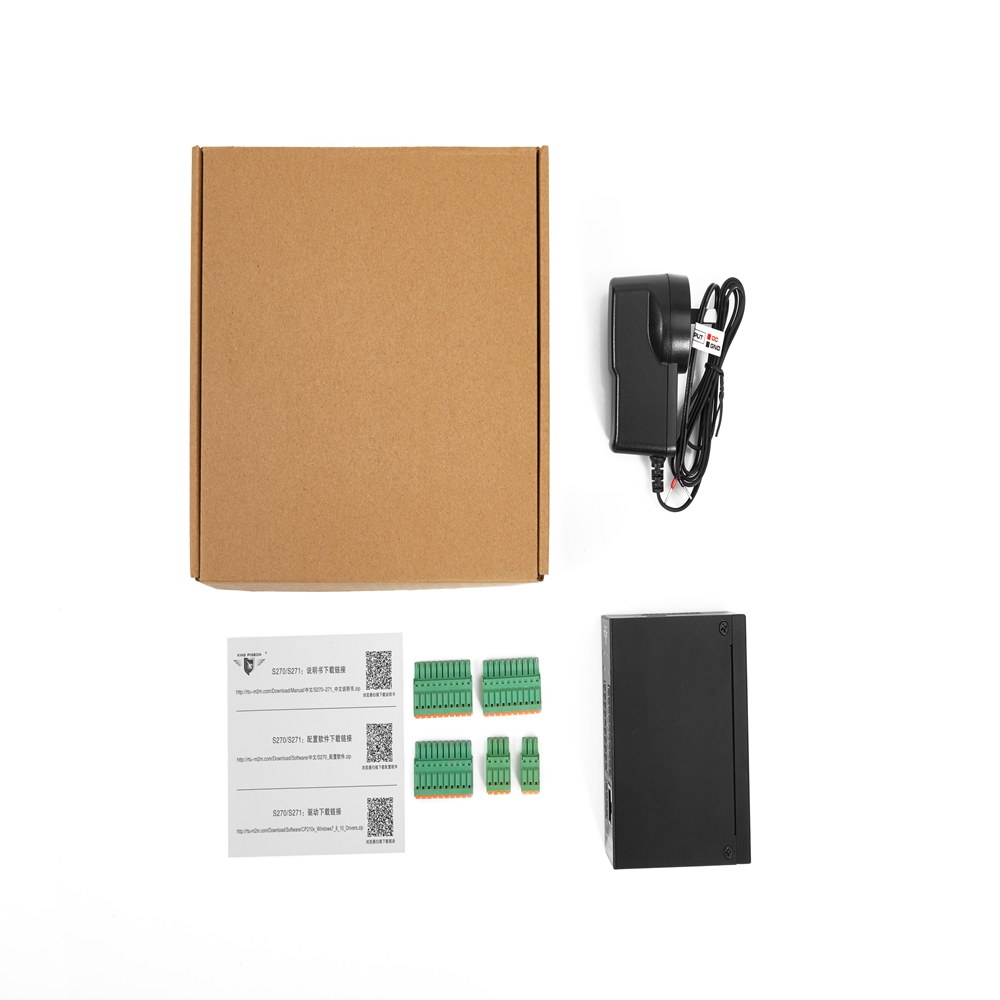

包裹包括:

1 xM120TTCP Ethernet Remote IO Module

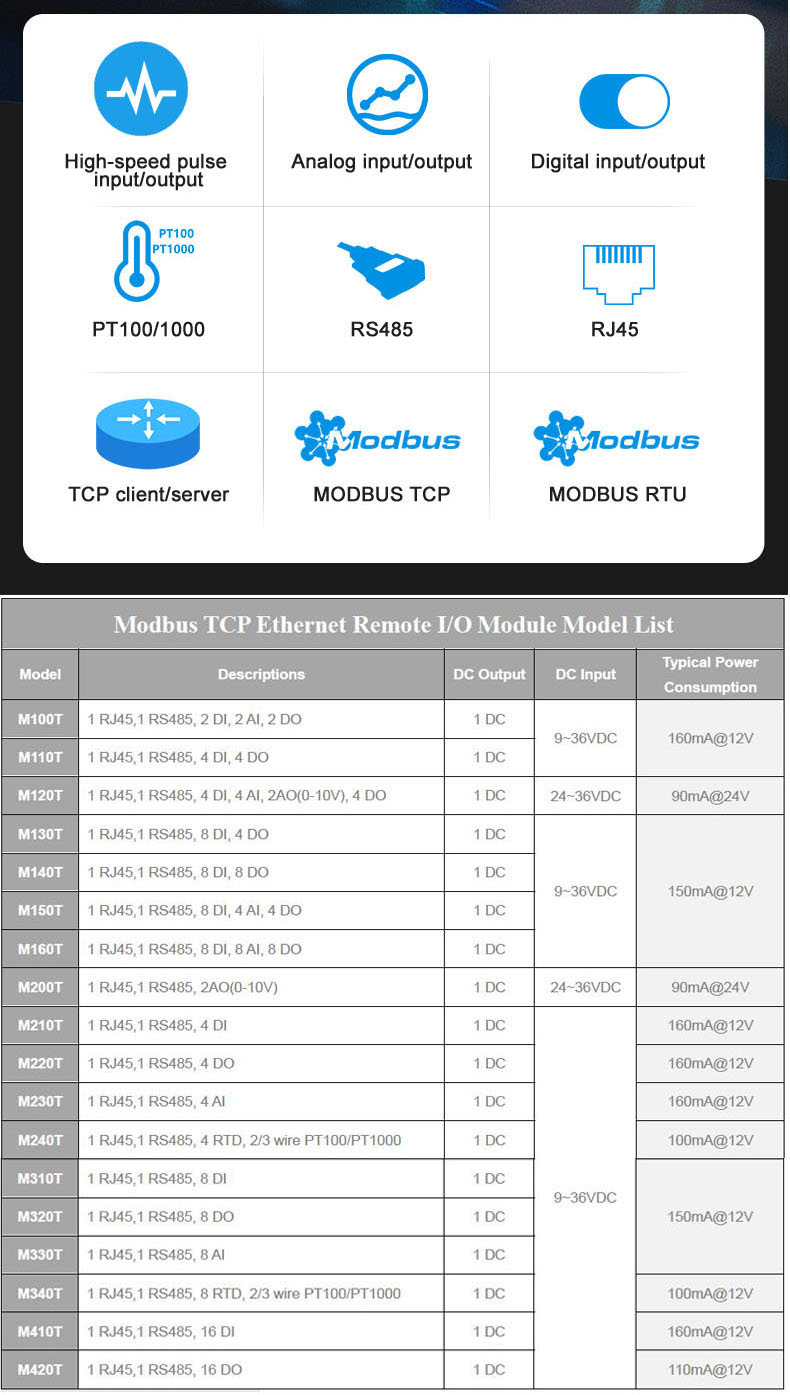

模型	产品编号	说明	DC Output	直流输入	典型功耗
M100T	干 1794593 湿 1794592	1个RJ45，1个RS485，2个DI，2个AI，2个DO	1个直流	9-36VDC	160mA@12V
M110T	干 1793462 湿 1796318	1个RJ45，1个RS485，4个DI，4个DO	1个直流	9-36VDC	160mA@12V
M120T	干 1794644 湿 1792970	1个RJ45，1个RS485,4 DI, 4 AI,2AO(0-10V), 4 DO	1个直流	24-36VDC	90mA@24V
M130T	干 1794612 wet1794616	1个RJ45，1个RS485, 8 DI, 4 DO	1个直流		150mA@12V
M140T	dry1793242 湿 1794640	1个RJ45，1个RS485, 8 DI, 8 DO	1个直流	9-36VDC
M150T	dry1794573 wet1794571	1个RJ45，1个RS485, 8 DI, 4 AI, 4 DO	1个直流	9-36VDC
M160T	干 1794645 湿 1793466	1个RJ45，1个RS485, 8 DI, 8 AI, 8 DO	1个直流
M200T	1793408	1个RJ45，1个RS485, 2AO(0-10V)	1个直流	24-36VDC	90mA@24V
M210T	干 1792676 湿 1792676	1个RJ45，1个RS485, 4 DI	1个直流		160mA@12V
M220T	1793417	1个RJ45，1个RS485, 4 DO	1个直流
M230T	1792698	1个RJ45，1个RS485, 4AI	1个直流
M240T	PT1001792727 PT10001792721	1个RJ45,1 个 RS485，4 个 RTD，2/3 线	1个直流		100mA@12V
M310T	干 1792957 湿 1792755	1个RJ45，1个RS485, 8 DI	1个直流	9-36VDC	150mA@12V
M320T	1793478	1个RJ45，1个RS485, 8 DO	1个直流	9-36VDC
M330T	1793503	1个RJ45，1个RS485, 8AI	1个直流
M340T	PT1001793428 PT10001793433	1个RJ45，1个RS485, 8 RTD, 2/3 wire	1个直流		100mA@12V
M410T	wet1793444 dry1793454	1个RJ45J, 1 RS485, 16 DI	1个直流		160mA@12V
M420T	1792950	1个RJ45，1个RS485,16 DO	1个直流		110mA@12V

KING-PIGEONreg-M120T-4DI4AI2AO4DO1RS4851Rj45-Modbus-TCP-Ethernet-Remote-IO-Module-for-Fieldbus-Autom-1756605

电压：12V

准确的细节>>

1 xM120TTCP Ethernet Remote IO Module

模型	产品编号	说明	DC Output	直流输入	典型功耗
M100T	干 1794593 湿 1794592	1个RJ45，1个RS485，2个DI，2个AI，2个DO	1个直流	9-36VDC	160mA@12V
M110T	干 1793462 湿 1796318	1个RJ45，1个RS485，4个DI，4个DO	1个直流	9-36VDC	160mA@12V
M120T	干 1794644 湿 1792970	1个RJ45，1个RS485,4 DI, 4 AI,2AO(0-10V), 4 DO	1个直流	24-36VDC	90mA@24V
M130T	干 1794612 wet1794616	1个RJ45，1个RS485, 8 DI, 4 DO	1个直流		150mA@12V
M140T	dry1793242 湿 1794640	1个RJ45，1个RS485, 8 DI, 8 DO	1个直流	9-36VDC
M150T	dry1794573 wet1794571	1个RJ45，1个RS485, 8 DI, 4 AI, 4 DO	1个直流	9-36VDC
M160T	干 1794645 湿 1793466	1个RJ45，1个RS485, 8 DI, 8 AI, 8 DO	1个直流
M200T	1793408	1个RJ45，1个RS485, 2AO(0-10V)	1个直流	24-36VDC	90mA@24V
M210T	干 1792676 湿 1792676	1个RJ45，1个RS485, 4 DI	1个直流		160mA@12V
M220T	1793417	1个RJ45，1个RS485, 4 DO	1个直流
M230T	1792698	1个RJ45，1个RS485, 4AI	1个直流
M240T	PT1001792727 PT10001792721	1个RJ45,1 个 RS485，4 个 RTD，2/3 线	1个直流		100mA@12V
M310T	干 1792957 湿 1792755	1个RJ45，1个RS485, 8 DI	1个直流	9-36VDC	150mA@12V
M320T	1793478	1个RJ45，1个RS485, 8 DO	1个直流	9-36VDC
M330T	1793503	1个RJ45，1个RS485, 8AI	1个直流
M340T	PT1001793428 PT10001793433	1个RJ45，1个RS485, 8 RTD, 2/3 wire	1个直流		100mA@12V
M410T	wet1793444 dry1793454	1个RJ45J, 1 RS485, 16 DI	1个直流		160mA@12V
M420T	1792950	1个RJ45，1个RS485,16 DO	1个直流		110mA@12V

注意：实际支持的功能请参考标题。

此 M120T 版本：支持4DI+4AI+2AO+4DO+1RS485+1Rj45Modbus

文件：

手册：点此打开

工具：点此打开

笔记：

1. 型号默认DIN类型为湿接点，可选：干接点，输入类型出厂后不可更改，DIN 1默认为高速计数模式，打开后可更改为低速计数模式外壳和改变内部跳线，如果需要干接点输入，请在订货时说明，如果DIN 1需要高速脉冲计数模式则必须是湿接点。

2、DO1支持高速脉冲输出； DO2可用于控制步进电机的方向

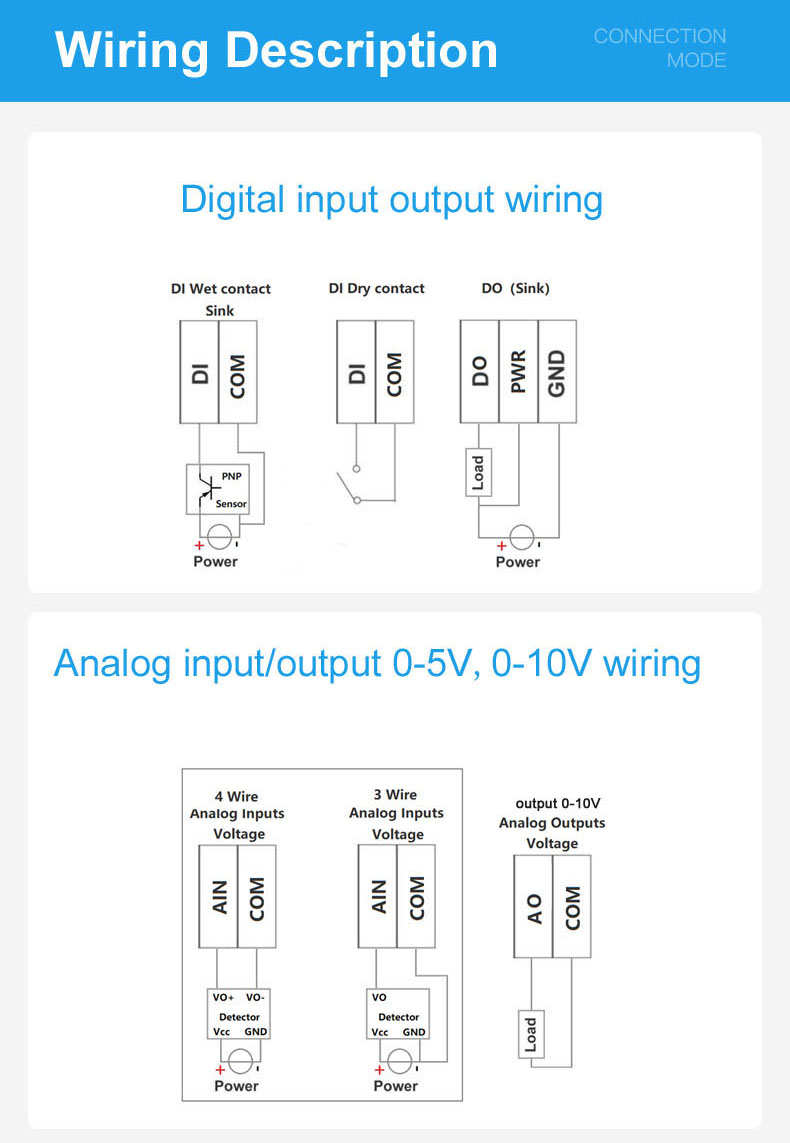

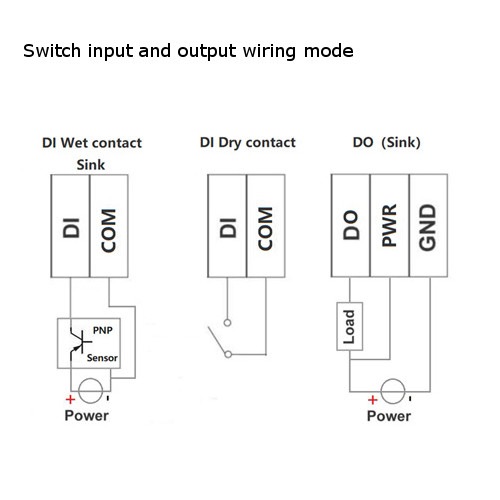

开关输入干接点和湿接点的区别：

干接点：

外部断线：对应内部数据为0

外部闭包：对应内部数据为1

湿接触：

逻辑0：0-3VDC

逻辑1：10-30VDC
