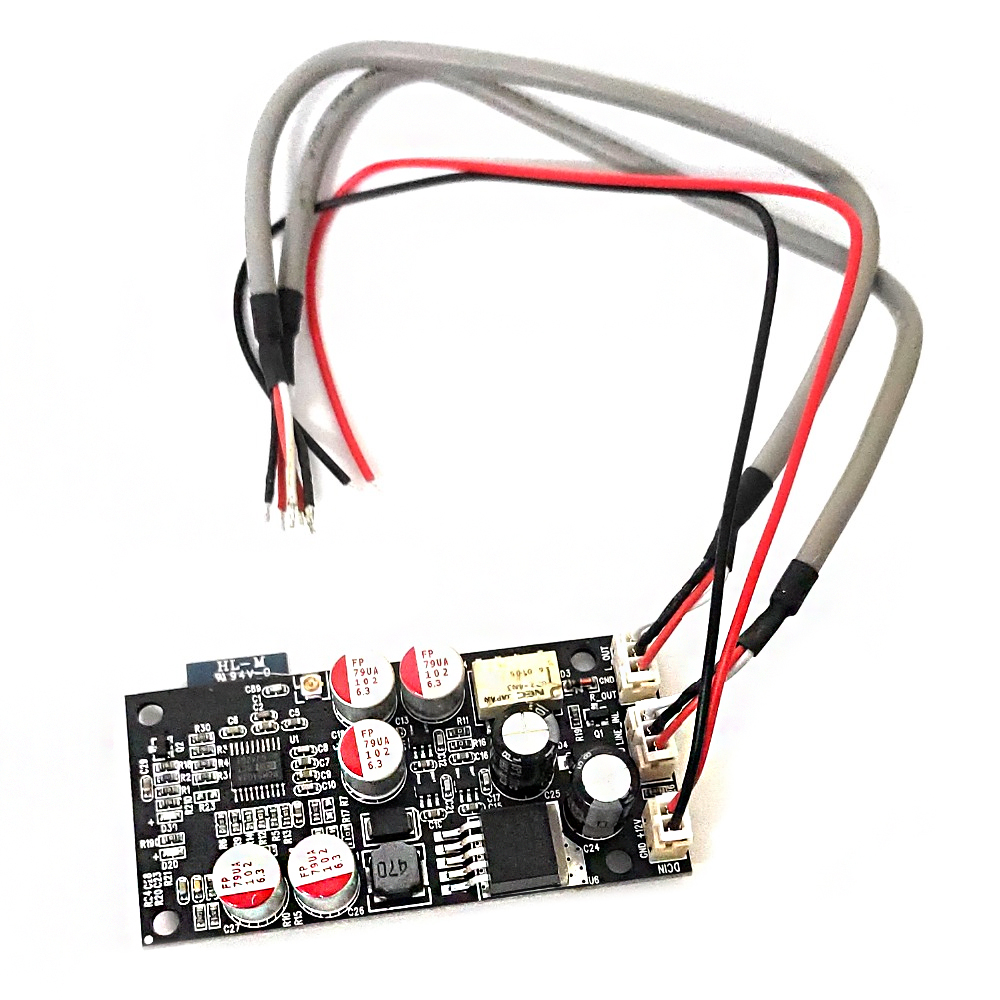

Elecbee JC-303蓝牙5.0接收DAC解码器音频蓝牙模块音频解码板



该模块适用于功放、功放板DY、功放前置放大器等音频设备的改装。

将传统有线传输转变为无线蓝牙传输，模块采用高通5.0高保真

蓝牙芯片和蓝牙5.0高版本保证高数据传输，使音频数据无损传输到模拟功放。 实现无线HF质量。 模块支持16bit/48khz无损接收，音质等级达到CD级。 是一款真正无损的蓝牙接收模块。 本模块接收蓝牙，pcm5102a解码内核输出标准单端模拟音频信号。 音频信号可直接加到前级或后级模拟功放，无需增加DAC解码器。 为了方便DY朋友的改装，模块有一个AUX输入，用于外接线性音频。 AUX和蓝牙由原装NEC高精度继电器切换。 AUX输入由继电器直接切换，无需任何芯片处理。 确保 AUX 音频无损输出到功放。



1、直流电源输入接口，GND为电源负极，+12为电源正极。 宽电压：6-36V

2.AUX音频接口，LINE_INR右声道输入，GND公共地线LINE_INL左声道输入

3.音频输出接口，ROUT右声道输出，GND公共地线OUT左声道输出

4、NEC进口音频切换继电器，保证音质传输和使用寿命。

5.蓝牙天线卡扣接口，用于安装外接2.4g天线，增强蓝牙信号接收，通畅无阻

6. 最远20米以上，加装外置天线，支持穿墙接收。 如果模块安装在金属机箱中，

7、安装外置天线（类似路由器的2.4G天线），保证信号接收完整。 外塑料

8.机箱侧面或木箱无需外接天线。

9.蓝牙工作指示灯1

10. Bluetooth working indicator



如果改装后蓝牙功放在工作时有轻微的噪音或干扰噪音，加一个6-36V50MA以上的小功率电源，分离蓝牙模块即可解决噪音问题。 与设备共享电源容易产生共地干扰和本底噪声



1 x bluetooth 5.0 Receiving DAC Decoder



答：这是为了帮助解决将蓝牙接收板添加到只有一个音频输入的放大器或有源扬声器的问题。

例如，电脑有源音箱只有一个输入功能，连接蓝牙接收板时不能外接电脑声卡或CD播放器等外部声源。 音频输入需要拔掉，使用起来很不方便。 如果有 AUX 输入，可以使用蓝牙 AUX 接口连接电脑声卡或 CD 播放器等外部音源。 蓝牙接收板输出接口连接有源音箱输入端，无需拔线。 辅助模式。 蓝牙连接后会自动切换蓝牙输出，断开蓝牙自动切换到AUX接口，电源也是AUX直连功能。
