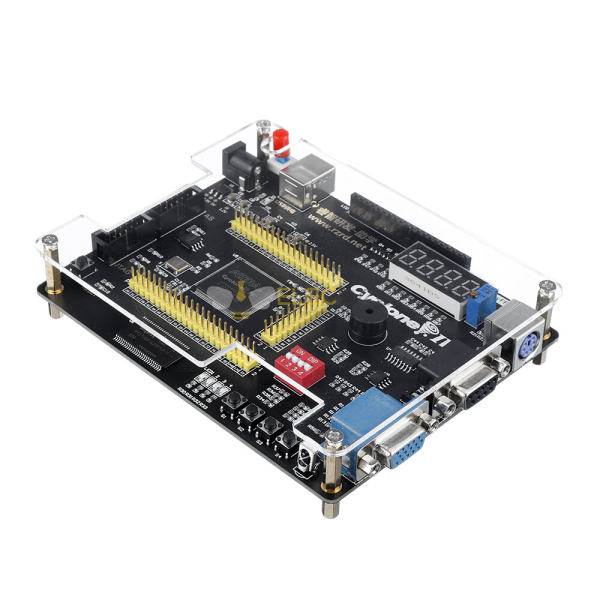

Elecbee IV EP4CE6 FPGA开发板套件EP4CE NIOSII FPGA板和USB下载器红外控制器

SKU: EB0041463

主要特点

产品特征：

1、ALTERA公司新型FPGA Cyclone IV系列EP4CE6E22C8N主芯片

2.板载大容量EPCS16N串口配置芯片，支持JTAG/AS两种下载模式

3.板载64Mbit SDRAM，支持SOPC、NIOSII开发

4.板载50MHz有源晶振，主时钟系统稳定

5.采用1117-3.3V稳压芯片，提供3.3V电压输出

6、采用1117-1.2V稳压芯片提供FPGA内核电压

7.采用1117-2.5V稳压芯片，提供PLL电压输出

8.采用大量去耦电容，去耦设计

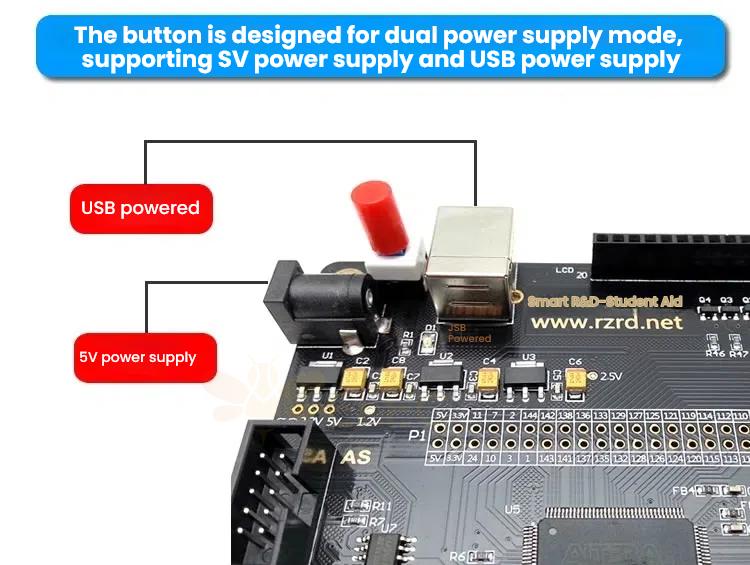

9、5V直流供电插座和USB接口供电插座，两种供电方式

10. 1个复位按钮，也可用作用户输入按钮

11. 1个自锁按钮电源开关

12. 1个LED电源指示灯

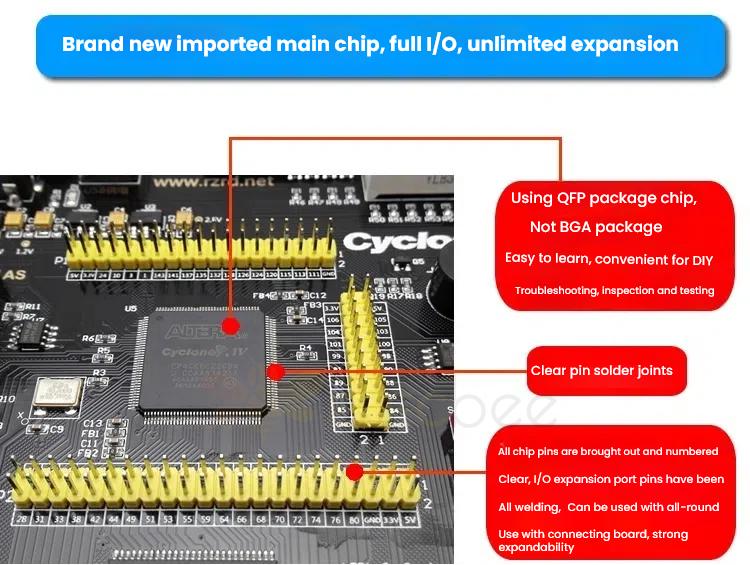

13.出所有IO接口，通用2.54mm间距，可轻松扩展

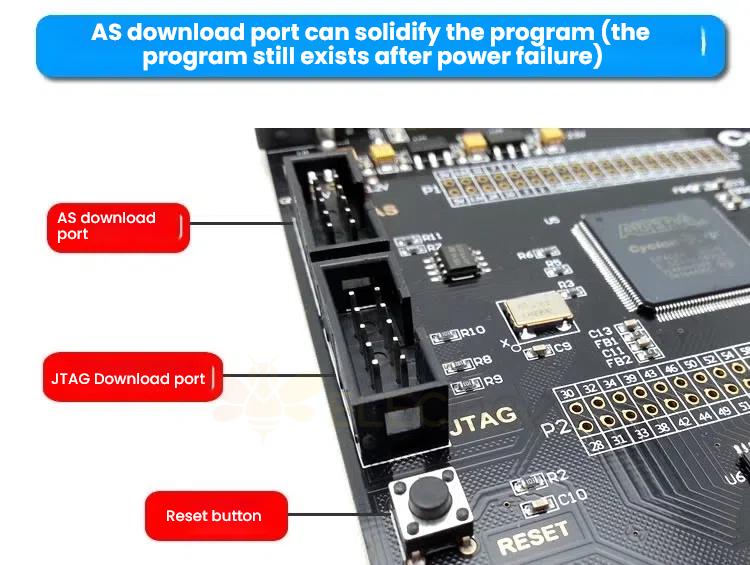

14. JTAG下载接口下载文件为.SOF，速度快，推荐平时使用这个接口

15.AS下载接口下载文件为.POF，速度较慢，固化过程中需要使用该接口

展开

规格

显示类似产品 >

描述

性能配置：

主芯片：采用ALTERA，四代FPGA CycloneIV系列EP4CE6E22C8N

存储配置：板载M25P16大容量存储芯片（16Mbit），支持TAG/AS模式

板载64MbitSDRAM，支持SOPC，NIOSII开发

下载模式：JTAG下载口，下载sof文件，下载速度快，也可固化

AS下载口，下载pof文件，固化程序，掉电不丢失

稳压芯片：采用1117-3.3V稳压芯片，提供3.3V电压输出

采用1117-1.2V稳压芯片，提供FPGA内核电压

采用1117-2.5V稳压芯片，提供PLL电压

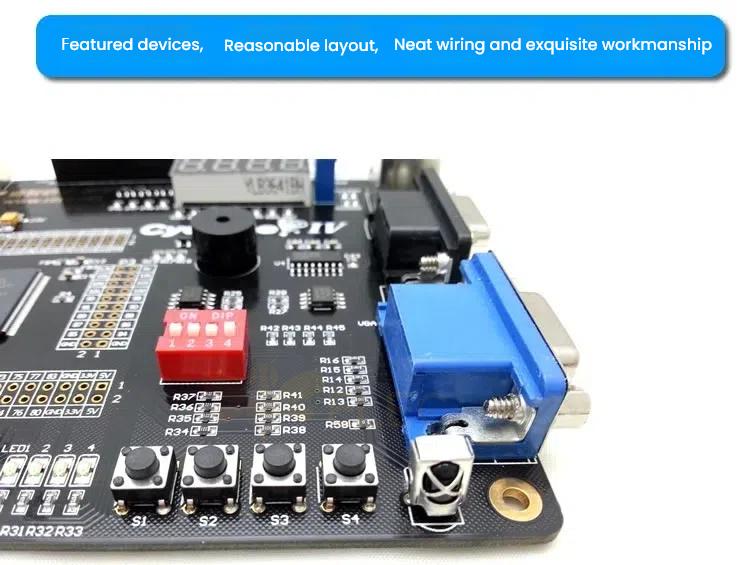

外设接口：

1. 4个独立按键

2. 4个LED二极管，

3. 4位数码管

4. 4拨码开关

5. 1个蜂鸣器

6.PS2接口

7、RS232串口

8. 1*20 pin LCD插座，支持LCD1602、LCD12864、TFT LCD

9.温度传感器芯片LM754A，用于温度计实验

10.精密可调电阻，可调液晶背光

11. VGA接口，用于显示实验

12. I2C串口EEPROMAT24C08，用于IIC总线实验

13.红外接收模块

套餐包括：

1 x 主板

1 个 USB 下载器

1 个遥控器

1 x USB 数据线

ALTERA-Cyclone-IV-EP4CE6-FPGA-Development-Board-Kit-Altera-EP4CE-NIOSII-FPGA-Board-and-USB-Downloade-1622523
