Elecbee HMC7992模块非反射式0.1 GHz至6.0 GHz单刀四掷(SP4T)硅开关

链接：https://pan.baidu.com/s/1ZoG9TayIh1Q9Hpr60vVSIA

提取码：vkt0

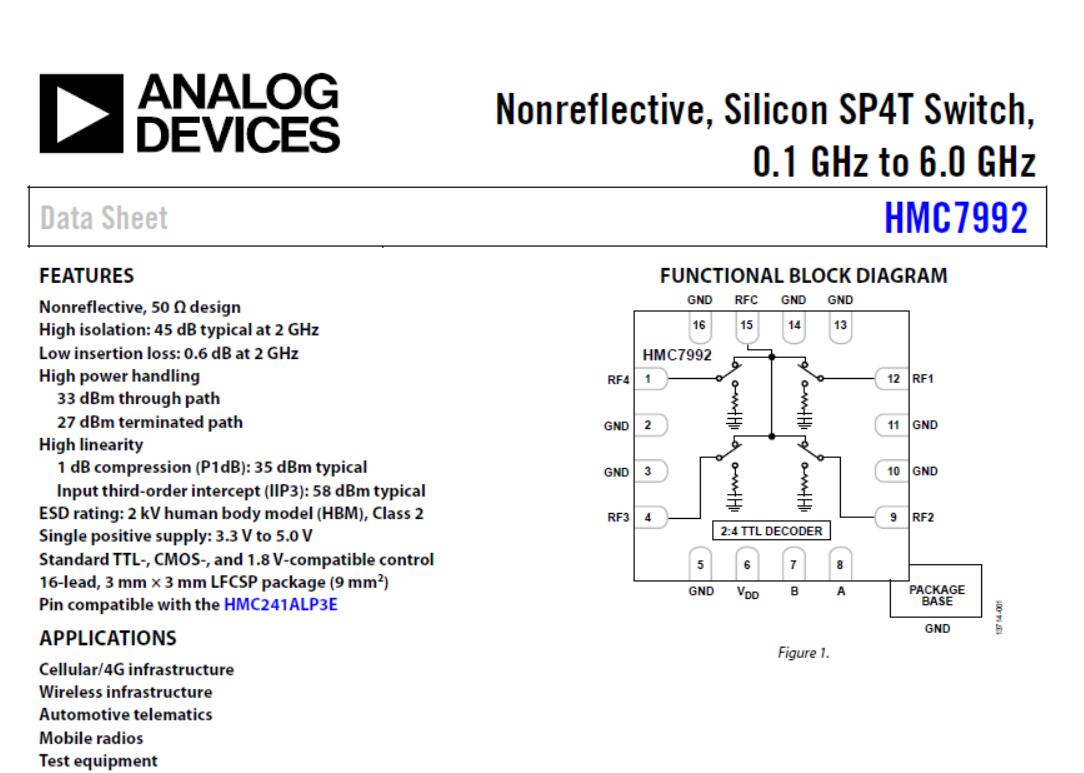

一、 芯片概述

二、 特点

1、非反射式50 Ω设计

2、高隔离度：45 dB（典型值，2 GHz）

3、低插入损耗：0.6 dB（2 GHz时）

4、高功率处理   33 dBm（通过路径）; 27 dBm（端接路径）

5、高线性度: 1 dB压缩(P1dB)：35 dBm（典型值）

6、输入三阶交调截点(IIP3)：58 dBm（典型值）

三、 应用

基站和便携式无线系统

CATV / DBS

无线本地环路

测试设备

四、 电路说明

1、供电电压：3V-5V

2、频率：0.1-6GHZ

3、控制信号说明：

六、 测试图片

RFC 到 RF2的S21曲线如下（插入损耗）：

RFC 到 RF2的S21曲线如下（隔离度测量）：
