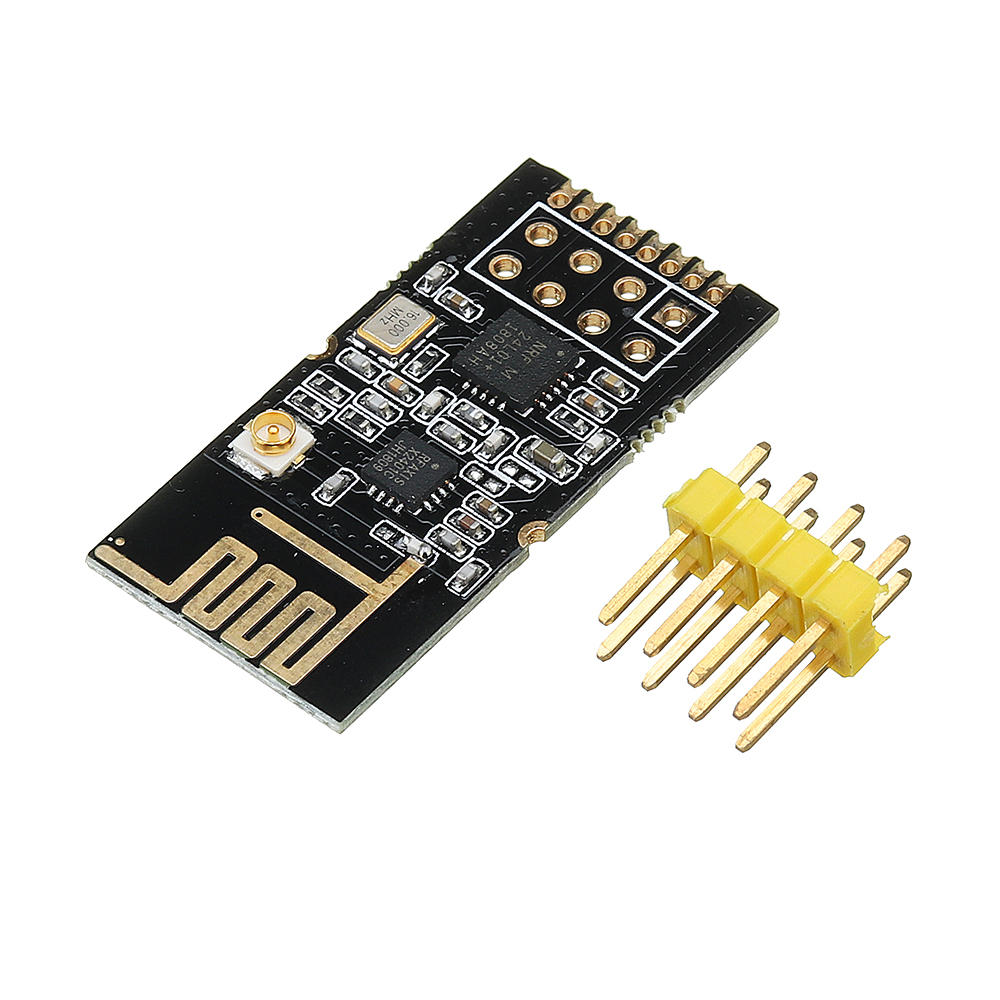

商品图

Elecbee GT-24 数字无线模块 2.4G NRF24L01 PA LNA 工业级 1100M 远距离无焊针

SKU: EB0045465
收藏

主要特点

- GT-24模块是一款2.4GHz、100mW、高速（高达2Mbps空速）、高稳定性、工业级无线收发一体的数据传输模块。
- 模块自带高性能PCB天线，精密阻抗匹配，nRF24L01P射频芯片，与nRF24L01相比，可靠性更高，功率等级更高，传输距离更长，功耗更低。
- 还内置RFX2401功放芯片，内置LNA，接收灵敏度提升10dBm，工作在2.4GHz~2.5GHz的ISM频段。
- 模块发射功率充足，频谱特性好，谐波小，信道串扰小，体积超小。 它是所有村田原材料和工业级标准的典范。
- 标准间距2.54mm直插接口和1.27mm贴片接口，方便用户配合各种电路使用。
- GT--24模组还自带PCB内置天线和ipx载体外置天线，大大增强了模组的自由特性，给了用户最大的自由度。

引脚说明：

序列号姓名引脚方向引脚使用情况
1VCC/电源必须在 2.0-3.6V 之间
2这输入模块控制引脚，见 nRF24L01P 数据表
3南航输入用于启动 SPI 通信的模块芯片选择引脚
4SCK输入模块 SPI 总线时钟
5混日子输入模块 SPI 数据输入引脚
6味噌输出模块 SPI 数据输出引脚
7中断请求输出Modulexa0interruptxa0signalxa0输出,xa0activexa0low
8接地/地线，连接到电源参考地
9接地/地线，可用于补丁固定
10接地/地线，可用于补丁固定
套餐包括：
1 x GT-24 数字无线模块













展开
描述
规格：
型号：GT-24
模组尺寸：30.3×14.5mm（含PCB天线）
工作频段：2.4GHz～2.525GHz（可调，1MHz步进）
接口方式：1*8*1.27mm/2*4*2.54mm（贴片也可以搭配万能板和杜邦线使用）
供电电压：DC 2.0-3.6V（注：3.6V以上，模块会永久损坏）
通讯电平：0.7VCC~3.3V（VCC指模块供电电压）
实测距离：1000m（净空地，最大功率，高度2m，250k空速）
发射功率：4级可调（最大20dBm，最大功率约100mW）
空速250k~2Mbps/3级可调（250kbps、1Mbps、2Mbps）
关断电流：约 30uA（测试条件：CE=0，掉电模式，VDD=3.0V）
发射电流：约90mA（供电能力必须大于250m）
接收电流：约20mA
天线形式：PCB天线/ipex载体天线
通讯接口：SPI最高速度可达10Mbps
传输长度：单包1~32字节Level 3 FIFO
接收长度：单包1~32字节Level 3 FIFO
RSSI 支持：不支持（仅支持简单的丢包统计）
接收灵敏度：-94dBm@250kbp
工作温度：-40～+85℃（工业级）
储存温度：-40～+125℃（工业级）
