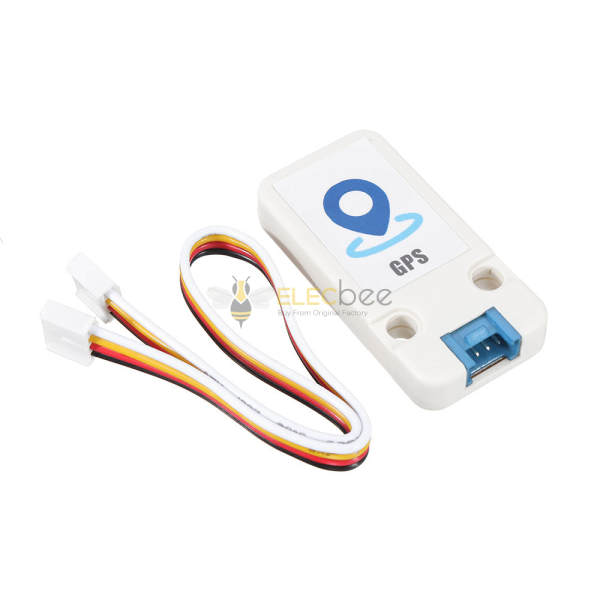

Elecbee GPS/BDS Mini Module Board AT6558+MAX2659 with GROVE Port UART Interface Compatible M5GO/ FIRE for Arduino - 适用于官方 Arduino 板的产品

描述：

这是 M5Unit 版本全球定位系统，集成了中科微北斗导航芯片AT6558和放大芯片MAX2659用于放大天线信号。

AT6558高性能，支持多种类型的卫星导航系统，能够接收来自 6 个卫星导航系统的 56 通道 GNSS 信号，联合定位、导航、授时等。 该模块能够获取准确的全球位置信息。 在城市的任何地方、峡谷中、头顶下方和车内都可以快速准确地定位。

该模块可广泛应用于车辆监控、公交报告、汽车导航、车载导航、笔记本导航等产品。

您可以通过标准 UART 接口的 GROVE 电缆将其插入 M5core 的端口 C。

UART设置：

• 波特率（默认：9600bps)
• 起始位（1 位）
• 停止位（1 位）
• 奇偶校验（无）

产品特点：

• 功能规格
  • 定位精度：2.5米（CEP50，空地）
  • 频道：56
  • Support single system positioning of BDS/全球定位系统/GLONASS satellite navigation systems, or multi-system joint positioning in any combination
  • 支持D-GNSS差分定位
  • 定位更新频率：1-10Hz
  • 最大高度：1800 m
  • 最大速度：515 m/s
  • 最大加速度：<= 4 G
• 低功耗
  • BDS/全球定位系统 dual mode continuous operation: <23mA (@3.3V)
  • 待机：<10uA (@3.3V)
  • 灵敏度
    • 跟踪：-162dBm
    • 捕获：-148dBm
    • 冷启动：-146dBm
  • 开始时间
    • 冷启动：35秒
    • 热启动：32 秒
    • 热启动：1秒
  • 工作温度：-40~85°C
  • 两个兼容 Le go 的孔
  • 产品尺寸：48.2mm x 24.2mm x 8.2mm
  • 产品重量：13.1g

  套餐包括：

  • 1x 全球定位系统 Unit
  • 1x Grove 电缆

  应用：

  • 汽车、船舶定位导航
  • 智能执法定位

  相关链接：

  • 官方视频

  • 论坛

  • [数据表]-AT6558-MAX2659

  • Tiny全球定位系统++ library

  • CASIC 多模卫星导航接收机协议规范

  • GnssToolKit3(Windows版)

  简易装载机：

  点击下载 EasyLoader

  1.EasyLoader是一款简单快速的程序刻录器。 EasyLoader 中的每个产品页面都提供了与产品相关的案例程序。 可以通过简单的步骤烧录到主控，进行一系列的功能验证。 .


  2. 下载软件后，双击运行应用程序，将M5设备通过数据线连接到电脑，选择端口参数，点击“烧伤”开始燃烧。 (对于 M5StickC 烧录，请将波特率设置为 750000 或 115200)
  3. 目前 EasyLoader 仅适用于 Windows 操作系统，兼容 M5 系统采用 ESP32 作为控制核心主机。 安装M5Core前，需要安装CP210X驱动（M5StickC作为控制器不需要安装）点此查看驱动安装教程

  例子：

  用于 IDE

  获取完整代码全球定位系统Raw.ino， 请点击这里.


  分析：
