Elecbee FAKRA Z型防水直公新款四线转Mini四合一汽车LVDS线束迷你射频延长线50CM RG316

迷你FAKRA四合一至FAKRA Z汽车线缆

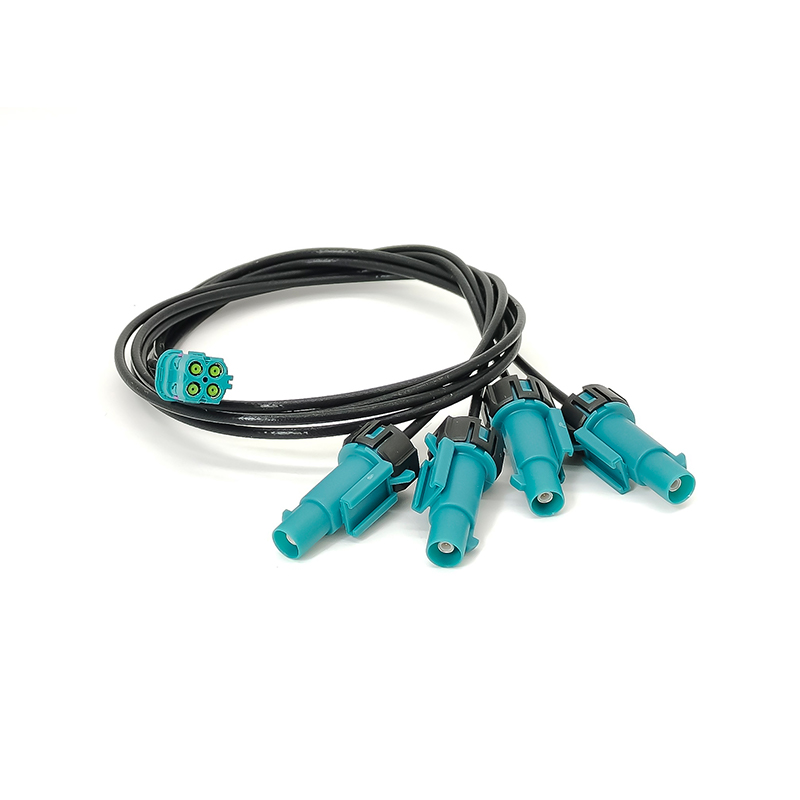

Elecbee Mini FAKRA 4合1至FAKRA Z线是一种50厘米的汽车LVDS和射频同轴扩展组件,专为车载电子系统中的高频信号连接设计。它将一个带有女性触点的直型Mini FAKRA四端口接口连接到带有男性触点的直式FAKRA Z-code接口。

技术规格

• 连接器1:迷你FAKRA四合一,女性触点,直型方向
• 连接器2:FAKRA Z 编码,男性触点,直型方向
• 电缆类型:屏蔽RG316同轴电缆
• 电缆组件:从圆到分
• 电缆长度:50厘米
• 特征阻抗:50Ω
• 频率范围:直流至6GHz
• 入口保护:IP65
• 工作温度:-40°C 至 +105°C
• 安装:自由悬挂,在线
• 电缆颜色:黑色
• 交配耐用性:最低100次循环

汽车应用

这款汽车同轴电缆组件支持集成到GPS导航、卫星无线电、蓝牙、远程车辆诊断、信息娱乐、无线局域网和其他车载无线通信系统中。其Mini FAKRA四通道接口有助于在受空间限制的车载安装中整合多个同轴信号连接。

信号完整性与环境保护

屏蔽的RG316结构和可控50Ω阻抗支持在指定的DC-6GHz频率范围内支持稳定的射频和高速LVDS信号传输。IP65防护以及-40°C至+105°C的工作范围,支持在受灰尘、湿气和温度变化影响的汽车环境中使用。

系统集成与兼容性

两款连接器均采用直挂式配置,可集成到汽车线束和电子模块中。锁定塑料外壳可带来可听到的交配点击,帮助技术人员在车辆组装、维护和电子系统更换过程中验证安全连接。
