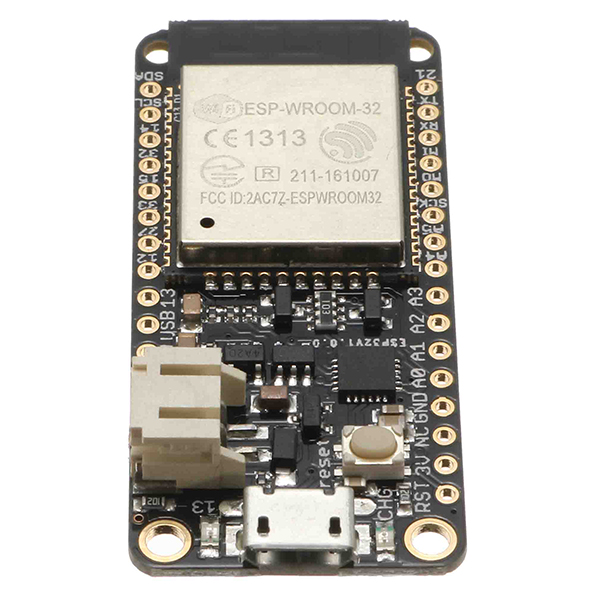

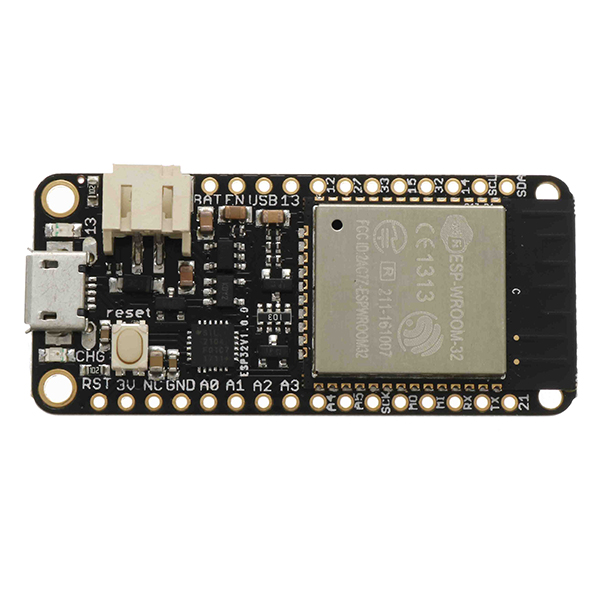

Elecbee ESP32 开发模块 WiFi + 蓝牙 4MB Flash Arduino 开发板

电源引脚：

GND - 这是所有电源和逻辑的公共接地
BAT - 这是可选 Lipoly 电池的 JST 插孔的正电压
USB - 这是连接到/来自微型 USB 插孔的正电压（如果已连接）
EN - 这是 3.3V 稳压器的使能引脚。 它被上拉，所以连接到地以禁用 3.3V 稳压器
3V - 这是 3.3V 稳压器的输出。 稳压器可以提供 500mA 的峰值电流，但其中一半是由 ESP32 消耗的，而且它是一个相当耗电的芯片。 因此，如果您需要为 LED、电机等设备提供大量电力，请使用 USB 或 BAT 引脚以及额外的稳压器

逻辑引脚：

这是微控制器的通用 I/O 引脚组。 所有逻辑均为 3.3V
ESP32 在 3.3V 电源和逻辑上运行，除非另有说明，否则 GPIO 引脚不是 5V 安全的！

串行引脚：

RX 和 TX 是额外的 Serial1 引脚，不连接到 USB/串行转换器。 这意味着您可以使用它们连接到 UART 设备，如 GPS、指纹传感器等。
TX 引脚是模块的输出。 RX 引脚是模块的输入。 两者都是3.3V逻辑

I2C 和 SPI 引脚：

您可以使用 ESP32 来控制 I2C 和 SPI 设备、传感器、输出等。如果使用 with ，标准的 Wire 和 SPI 设备可以正常工作！
请注意，I2C 引脚还没有上拉电阻！ 如果要与 I2C 设备通信，则必须添加它们

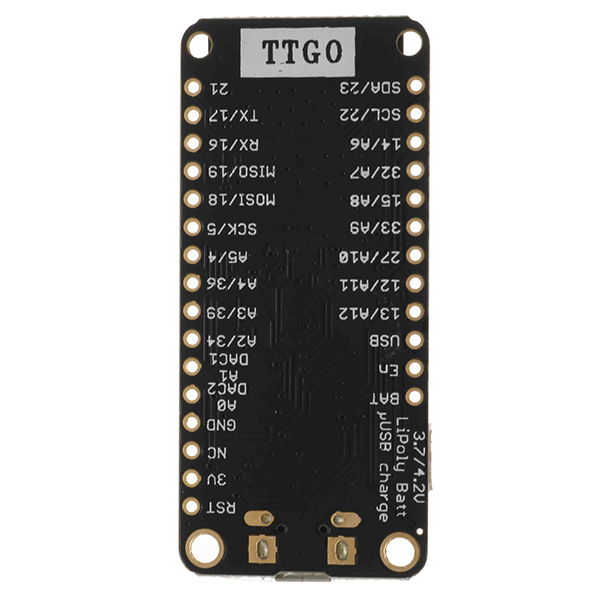

GPIO 和模拟引脚：

有大量 GPIO 和模拟输入可供您用于连接 LED、按钮、开关、传感器等。这是剩余的可用引脚。
底行：
A0 - 这是一个模拟输入 A0，也是一个模拟输出 DAC2。 它也可以用作 GPIO #26
A1 - 这是一个模拟输入 A1，也是一个模拟输出 DAC1。 它也可以用作 GPIO #25
A2 - 这是一个模拟输入 A2，也是 GPI #34。 请注意，它不是具有输出功能的引脚！
A3 - 这是一个模拟输入 A3，也是 GPI #39。 请注意，它不是具有输出功能的引脚！
A4 - 这是一个模拟输入 A4 也是 GPIO #36
A5 - 这是一个模拟输入 A5 也是 GPIO #4
21 - 通用 IO 引脚 #21
顶行：
13 - 这是 GPIO #13，也是模拟输入 A12。 它还连接到 USB 端口旁边的红色 LED 它也连接到 USB 端口旁边的红色 LED
12 - 这是 GPIO #12，也是模拟输入 A11。 该引脚内置有下拉电阻，我们建议仅将其用作输出，或确保在启动期间不影响下拉。
27 - 这是 GPIO #27，也是模拟输入 A10
33 - 这是 GPIO #33，也是模拟输入 A9。 它也可以用来连接一个 32 KHz 的晶体。
15 - 这是 GPIO #15，也是模拟输入 A8
32 - 这是 GPIO #32，也是模拟输入 A7。 它也可以用来连接一个 32 KHz 的晶体。
14 - 这是 GPIO #15，也是模拟输入 A6



以下是：

具有 600 DMIPS 的 240 MHz 双核 Tensilica LX6 微控制器
集成 520 KB SRAM
集成 802.11b/g/n HT40 Wi-Fi 收发器、基带、堆栈和 LWIP
集成双模蓝牙（经典和 BLE）
4 MB 闪存
板载PCB天线
超低噪声模拟放大器
霍尔传感器
10x 电容式触控界面
32 kHz 晶振
3 个 UART（在 Feather IDE 支持中默认配置只有两个，一个 UART 用于引导加载/调试）
2 x I2C（在 Feather IDE 支持中默认只配置一个）
12 个 ADC 输入通道
2 个 I2S 音频
2 个 DAC
每个 GPIO 引脚上都有 PWM/定时器输入/输出
具有 32 kB TRAX 缓冲区的 OpenOCD 调试接口
SDIO 主/从 50 MHz
SD卡接口支持

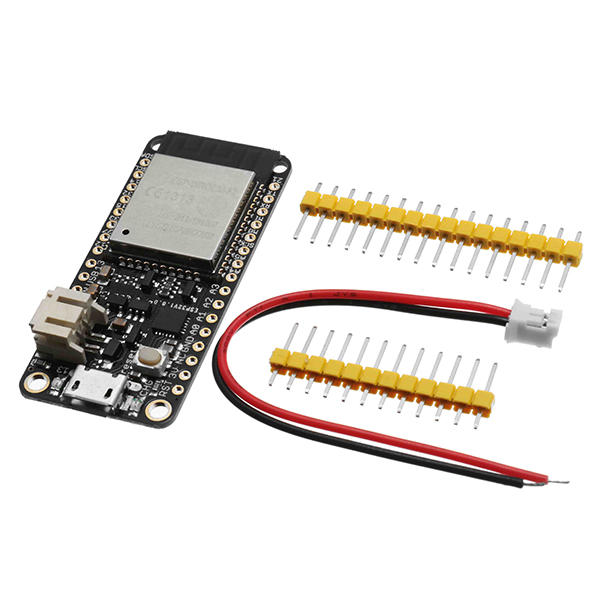

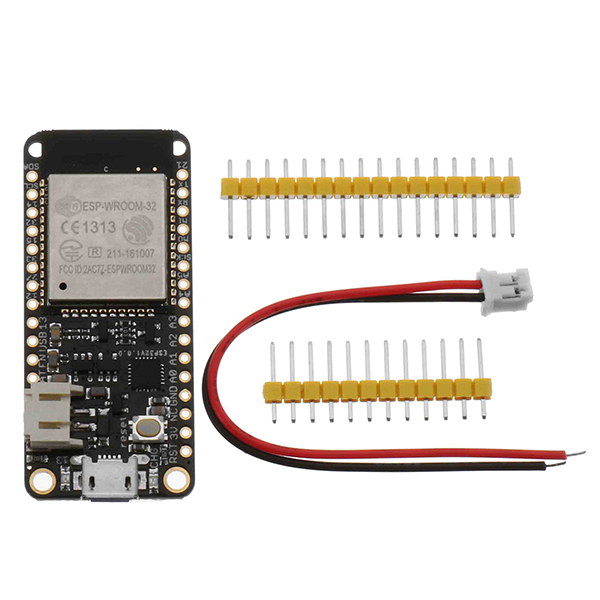

套餐包括：

1 x TTGO ESP32 开发模块 WiFi + 蓝牙 4MB 闪存
